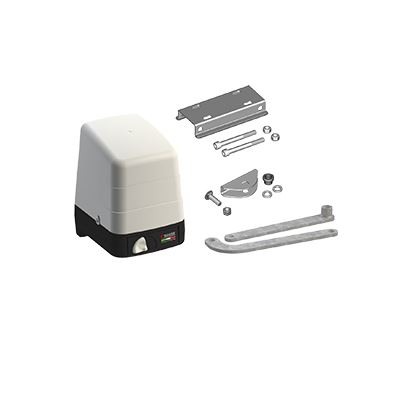

Proizvođački prikaz Roger BH23/252/HS sa kratkom artikulisanom rukom i montažnim delovima

Roger BH23/252/HS — High Speed motor za krilnu kapiju

Name: Roger BH23/252/HS — High Speed motor za krilnu kapiju
Brand: Roger
SKU: BH23/252/HS

Cena na upit

Roger BH23/252/HS je ireverzibilni HIGH SPEED BRUSHLESS pogon sa kratkom artikulisanom rukom za krilnu kapiju do 2,5 m, prema krivoj opterećenja. Original navodi 160 W nominalno, 230 Nm polazno i 120 Nm nominalnog momenta, uz 10–18 s otvaranja. ^[1][2]

2,5 m i 250 kg nisu zajednička dozvoljena tačka. Masa pogona je 12 kg, zapakovano 13 kg. Razlike 36 V DC/36 V~ i rpm/cm/s ostaju otvorene, a LT338 je nekompatibilan. Zatražite Dracom proveru geometrije i ponudu za Beograd i Srbiju. ^[2][1][3]

Dracom: 061/24-13-946.

Roger BH23/252/HS — High Speed motor za krilnu kapiju – opis proizvoda

Roger BH23/252/HS je ireverzibilni HIGH SPEED BRUSHLESS motor sa kratkom artikulisanom rukom za krilnu kapiju. Proizvođač navodi krilo do 2,5 m, ali se pogon bira prema zajedničkoj krivoj dužine i mase, ne samo prema najvećem broju u tabeli. ^[1][2]

Ovo je tačna HS varijanta, a ne zamena naziva za drugi BH23 motor. Za nju original odvaja 160 W nominalne snage, 230 Nm polaznog i 120 Nm nominalnog momenta, uz vreme otvaranja 10–18 s. Pre kupovine proverite da li stub, prostor za savijanje ruke i postojeća kapija odgovaraju toj varijanti. ^[1][2][5]

BH23/252/HS: izbor prema krilu, stubu i artikulisanoj ruci

Artikulisana ruka zahteva proveru prostora oko stuba i svoje putanje tokom otvaranja. Koristan početak nisu samo mere motora: potrebni su položaj šarke, raspoloživo mesto za ploču na stubu i čvrsta tačka prihvata na krilu. Ako to nije izmereno, prvo tražite proveru geometrije, pa zatim izbor pogona. ^[2][5][1]

Ovaj model ne treba birati kao podzemni pogon, kao rešenje za potapanje ili samo zato što nosi oznaku HIGH SPEED. Ne odgovara ni projektu koji obavezno zahteva kliznu ruku LT338: proizvođač je za BH23/252/HS izričito isključuje. ^[1][2]

Dužina i masa krila: 2,5 m nije zajedno sa 250 kg

Najveća dužina 2,5 m i najveća masa 250 kg nisu zajednička dozvoljena tačka. Prema približnom očitavanju HS grafikona originala, pri 2,5 m granica je oko 120 kg, dok viša masa pripada kraćem krilu. To nije garancija za konkretnu kapiju: proveravaju se i geometrija, stanje krila i uslovi ugradnje. ^[1][2]

Grafikon na zasebnoj web slici dimenzija razlikuje se od HS grafikona u originalnom uputstvu. Tu razliku ne skrivamo i ne uzimamo povoljniju tačku iz različitih prikaza. Za izbor tražite stručno tumačenje originalnog HS grafikona i proveru stvarne kapije. ^[2][4]

Šta znače nominalna snaga, polazni moment i intenzivna upotreba

160 W je nominalna snaga motora. Polazni moment 230 Nm i nominalni moment 120 Nm imaju različitu namenu; polazni podatak ne opisuje trajni rad. Web raspon 50–230 Nm čuva se kao zaseban proizvođački navod, bez pretvaranja u stalni nominalni raspon. ^[2][1]

Intenzivna upotreba u originalu vezana je za nominalni moment. Web navodi 1200 ciklusa dnevno, dok original izdvaja interni test 1200 pri nominalnim vrednostima na krilu 2,5 m i +25 °C, uz izričitu napomenu da prikazani broj nije maksimum. To nisu garancija životnog veka, neograničenog rada ili učinka na krajnjoj nosivosti. ^[2][1]

Napajanje i brzina: razlike izvora ostaju vidljive

Mrežni napon sistema i napajanje motora nisu ista stavka. Proizvođačka stranica navodi 230 V AC ili 115 V AC za odgovarajuću spoljnu centralu. Za motor original navodi 36 V~, a web baner 36 V DC. Razlika ostaje otvorena; ne predstavljamo je kao dozvolu za samostalno povezivanje. ^[1][3][2]

Potvrđen je raspon vremena otvaranja 10–18 s, bez dopisivanja ugla koji u tom tehničkom redu nije naveden. Za brzinu postoji razlika jedinica: web 1,5–4 rpm, original 4–1,5 cm/s. Ne pravimo konverziju napamet niti obećavamo isti rezultat za svaku geometriju. ^[1][2]

Kratka ruka, ploče i granice kompatibilnosti

Original označava kratku ruku LT302, prikazuje delove LT317 i LT318 i ploče KT209 za stub i KT218 za krilo. Proizvođački opis navodi konfiguraciju sa pločama, ali to ne potvrđuje sadržaj današnje prodajne ponude. Klizna ruka LT338 nije kompatibilna sa BH23/252/HS. ^[1][2]

Oznaka MAX 170° na slici odnosi se na unutrašnji ugao sklopa ruke, ne na obećano otvaranje kapije do tog ugla. Konačna montaža zavisi od izmerenih odnosa stuba, šarke i prihvata na krilu. Fabrička dužina isporučenog kabla nije potvrđena pregledanim izvorima. ^[2][5][1]

Centrala, graničnici i opcioni delovi nisu isto što i komplet

BH23/252/HS ima navedenu spoljnu EDGE1 centralu; web preporučuje EDGE1/BOX uz odgovarajuću mrežnu varijantu. Nativni SENSORLESS enkoder 48 PPR iz web opisa ne treba predstavljati kao dodatni apsolutni enkoder drugog motora. Oznaku i stanje postojeće centrale proverite pre zamene ili dogradnje. ^[2][1][3]

Podesivi interni mehanički graničnici nisu zamena za graničnike same kapije u otvorenom i zatvorenom položaju. Njihovo postavljanje i proveru bezbednosti obavlja kvalifikovano lice; web naziv „Limit switch” ovde nije dokaz električnih krajnjih prekidača. ^[1][2]

RL671 je opcioni pribor za spoljašnje odbravljivanje sa sajlom 3 m. Original posebno navodi da ručica za prihvat nije deo te proizvođačke isporuke. Potreba za dodatkom i sadržaj ponude proveravaju se zasebno; fotografija nije dokaz kompletnog sistema. ^[1][2]

Dimenzije, masa i uslovi rada bez mešanja obuhvata

Telo motora meri 230 × 190 × 284 mm. Masa samog pogona je 12 kg, a zapakovanog proizvoda 13 kg. Ambalaža je zasebno navedena kao 350 × 230 × 355 mm. Za raspoloživi montažni prostor obavezno uračunajte i putanju ruke, ne samo telo ili kutiju pakovanja. ^[1][4][2][5]

Za BH23/252/HS potvrđeni su IP44, radni opseg −20 do +55 °C i zvučni pritisak manji od 70 dB(A) prema proizvođaču. To nisu tvrdnje o potapanju, tišini bez zvuka ili Dracom terenskom merenju. Materijal kućišta i legura delova nisu potvrđeni samim izgledom fotografije. ^[1][2]

Potvrđene tehničke karakteristike BH23/252/HS

Podatak	Vrednost i ograničenje
Model	BH23/252/HS Tačna HIGH SPEED varijanta sa kratkom artikulisanom rukom. ^[1][2]
Brend / proizvođač	Roger / Roger Technology S.r.l. Ne mešati sa sistemima kontrole pristupa drugog Roger proizvođača. ^[2][1]
Namena	Krilna kapija; pogon sa artikulisanom rukom Izbor zavisi od krila, stuba, prostora za ruku i bezbednosti celog sklopa. ^[1][2]
Vrsta pogona	HIGH SPEED BRUSHLESS, ireverzibilan Nije potvrda protivprovalne klase niti zamena za procenu bezbednosti kapije. ^[1][2]
Najveća dužina krila	Do 2,5 m, prema krivoj opterećenja Ne važi istovremeno sa 250 kg; potrebna je provera konkretne ugradnje. ^[1][2]
Najveća masa krila	Do 250 kg na kraćem krilu Nije dozvoljeno tumačenje 250 kg pri 2,5 m. ^[2]
Grafička granica pri 2,5 m	Približno 120 kg Približno čitanje originalnog HS grafikona; nije garantovana projektna tačka. Web crtež sadrži drugačiju krivu. ^[2][4]
Napajanje motora	36 V~ u originalu; 36 V DC u web baneru — otvorena razlika Ne svoditi različite oznake na jednu bez razjašnjenja. Nije mrežni napon motora. ^[2][3][1]
Mrežno napajanje sistema	230 V AC ili 115 V AC, 50/60 Hz, uz odgovarajuću spoljnu centralu Mrežni napon pripada centrali; ne dovodi se kao deklarisano napajanje ovog motora. ^[1][3][2]
Nominalna snaga motora	160 W Original izričito navodi nominalnu snagu; ne prepisivati potrošnju ili polaznu snagu centrale. ^[2][1]
Polazni moment	230 Nm Nije trajni nominalni moment. ^[2]
Nominalni moment	120 Nm Intenzivan rad je naveden sa nominalnim momentom. ^[2]
Web raspon momenta	50–230 Nm Zaseban web navod; ne zamenjuje 120 Nm nominalno i 230 Nm polazno. ^[1]
Vreme otvaranja	10–18 s Pregledani tehnički red ne daje poseban ugao. Rezultat zavisi od geometrije i podešavanja. ^[1][2]
Brzina — razlika izvora	Web: 1,5–4 rpm; original: 4–1,5 cm/s Jedinice nisu iste i ne konvertuju se napamet; ostaje otvoreno. ^[1][2]
Režim upotrebe	Intenzivno, sa nominalnim momentom Nije naveden potvrđen S3 procenat; nema tvrdnje o neograničenom radu. ^[2]
Broj ciklusa u web opisu	1200 dnevno, otvaranje/zatvaranje Proizvođački web navod, ne garancija učinka pri svakom opterećenju ili veka trajanja. ^[1]
Interni ispitni podatak	1200, pri nominalnim vrednostima; krilo 2,5 m i +25 °C Original izričito kaže da prikazani broj nije maksimum; nije test životnog veka. ^[2]
Masa pogona	12 kg Samo pogon, bez poistovećivanja sa zapakovanim proizvodom. ^[2]
Masa zapakovanog proizvoda	13 kg Masa pakovanja ne određuje nosivost krila. ^[1]
Dimenzije tela	230 × 190 × 284 mm Dimenzije motora, ne ambalaže ili kutije centrale. ^[1][4][2]
Dimenzije ambalaže	350 × 230 × 355 mm Iz web reda 35 × 23 × 35,5 cm; nije mera prostora za montažu. ^[1]
Stepen zaštite	IP44 Ne IP67/IP68; nije dokaz podobnosti za podzemnu ugradnju ili potapanje. ^[1][2]
Radna temperatura	−20 do +55 °C Ambijentalni opseg, ne temperatura termičkog isključenja. ^[1][2]
Zvučni pritisak pri radu	Manji od 70 dB(A) Podatak proizvođača, ne terensko Dracom merenje. ^[2]
Enkoder / upravljanje	Nativni SENSORLESS digitalni enkoder, 48 PPR prema webu Ne označava dodatni apsolutni enkoder drugog motora. ^[1][2][3]
Graničnici	Podesivi interni mehanički graničnici; graničnici kapije ostaju obavezni Nije potvrda električnih krajnjih prekidača. Podešava kvalifikovano lice. ^[1][2]
Kratka ruka	LT302; u crtežu sklopa delovi LT317 i LT318 Proizvođačka konfiguracija, ne potvrđen sadržaj trenutne ponude. ^[1][2]
Klizna ruka LT338	Izričito nekompatibilna sa BH23/252/HS Porodična slika klizne ruke ne dokazuje kompatibilnost sa HS varijantom. ^[2]
Montažne ploče	KT209 za stub i KT218 za krilo Potvrđene oznake iz originala; konkretnu isporuku i nosače proveriti u ponudi. ^[1][2]
Ugao na crtežu ruke	170° je ograničenje zgloba, ne ugao otvaranja kapije Ugradnja se procenjuje prema geometriji i odgovarajućoj tabeli; nema univerzalnog ugla. ^[2][5]
Preporučena spoljna centrala	EDGE1/BOX; mrežnu varijantu uskladiti sa napajanjem Web i original različito redaju oznaku 115 varijante; tačnu šifru potvrditi. ^[2][1][3]
Opcioni spoljašnji prihvat za odbravljivanje	RL671, sajla 3 m Opciono; proizvođački opis ne uključuje ručicu. Nije obavezna kupovina niti potvrda kompleta. ^[1][2]

Bezbedna početna provera i priprema za servis

Ako kapija zastaje, ostaje otvorena ili ne reaguje, udaljite ljude od zone kretanja i ne forsirajte ponovljene pokušaje. Bez otvaranja kućišta pogledajte da li postoji vidljiva prepreka i zabeležite poruku na centrali, smer kretanja i okolnosti problema. Ne povećavajte silu, ne isključujte zaštite i ne premeštajte priključke. ^[2][3]

Ručno odbravljivanje nije postupak za pokretanje motora pod naponom: original traži isključenu mrežu, odvojene eventualne baterije i zaustavljen motor. Ako ne možete bezbedno da obezbedite krilo i uslove, obratite se servisu umesto otvaranja kućišta ili improvizacije. ^[2][3]

Pitanja pre kupovine i zamene motora

Šta je Roger BH23/252/HS i kada ga vredi razmotriti?

BH23/252/HS je ireverzibilni brushless pogon sa kratkom artikulisanom rukom za krilnu kapiju. Vredi ga razmotriti kada geometrija stuba i prostor za ruku odgovaraju njegovoj montažnoj tabeli; oznaka HS ne znači da odgovara svakoj kapiji. ^[1][2][5]

Može li BH23/252/HS da pokreće krilo dugo 2,5 m i teško 250 kg?

Ne kao zajedničku dozvoljenu tačku. To su odvojene najveće vrednosti. Originalni HS grafikon pri 2,5 m pokazuje približno 120 kg; konačan izbor zahteva proveru geometrije, stanja krila i uslova ugradnje. ^[1][2]

Da li je približno 120 kg pri 2,5 m garancija nosivosti?

Nije. To je približno očitana granica grafikona za BH23/252/HS, ne garantovana projektna tačka. Ne treba je koristiti bez provere krila i montaže, posebno kada postoje nepovoljni uslovi ili otpor pri kretanju. ^[2]

Da li je 160 W nominalna ili polazna snaga?

U originalnom uputstvu BH23/252/HS vrednost 160 W stoji u redu za nominalnu snagu. Nije opravdano nazvati je polaznom snagom ili zameniti podatkom o potrošnji EDGE1 centrale. ^[2][1]

Da li motor stalno daje 230 Nm?

Ne. Original razlikuje 230 Nm polaznog momenta i 120 Nm nominalnog momenta. Intenzivna upotreba navedena je uz nominalni moment; polazni podatak nije obećanje trajnog rada sa tim opterećenjem. ^[2]

Šta znači web navod 50–230 Nm?

To je doslovni raspon naveden na modelskoj stranici. Za stručan izbor sačuvane su i preciznije odvojene vrednosti iz originala: 120 Nm nominalno i 230 Nm polazno. Raspon ne treba predstavljati kao stalni nominalni moment. ^[1][2]

Da li je otvaranje za 10–18 s garantovano?

To je potvrđen raspon iz weba i originalnog tehničkog reda BH23/252/HS. Red ne navodi poseban ugao, a stvarno vreme zavisi od geometrije i podešavanja. Nije obećanje istog vremena za svako krilo. ^[1][2]

Zašto se brzina pojavljuje i kao rpm i kao cm/s?

Modelska stranica navodi 1,5–4 rpm, dok original prikazuje 4–1,5 cm/s. To su različite jedinice i ostaju otvorena razlika izvora. Bez potvrde proizvođača ne pravimo konverziju niti jednu vrednost prikazujemo kao neupitnu. ^[1][2]

Da li motor radi direktno na 230 V ili 115 V?

Ne treba tako čitati tehničku tabelu. Mrežni naponi 230 V AC ili 115 V AC pripadaju odgovarajućoj spoljnoj centrali. Za motor original navodi 36 V~, web baner 36 V DC, pa se i ta razlika posebno prikazuje. ^[1][3][2]

Koja centrala je navedena za BH23/252/HS?

Original navodi spoljašnju EDGE1 centralu, a web EDGE1/BOX za odgovarajuće mrežno napajanje. Kod oznake 115 varijante redosled delova naziva razlikuje se između izvora; tačnu šifru proveriti prema stvarnoj centrali i ponudi. ^[2][1][3]

Da li su centrala i svi dodaci uključeni?

To nije potvrđeno pregledanim proizvođačkim izvorima. Original pokazuje potrebne i opcione delove sistema, a proizvođačka stranica opisuje motor sa kratkom rukom i pločama. To nije dokaz da ponuda sadrži centralu, fotocelije, predajnike ili komplet bezbednosne opreme. ^[1][2][3]

Da li nativni SENSORLESS 48 PPR znači apsolutni enkoder?

Ne. Web BH23/252/HS navodi digitalni nativni SENSORLESS enkoder 48 PPR, a centrala opisuje sensorless upravljanje. To ne dokazuje dodatni apsolutni enkoder ili funkcije namenjene drugim motorima. ^[1][2][3]

Da li je IP44 dovoljno za podzemnu ugradnju ili potapanje?

Ne treba iz IP44 izvoditi takvu podobnost. BH23/252/HS je pogon sa artikulisanom rukom, a ne podzemni pogon. IP44 nije IP67/IP68 i ne predstavlja dokaz zaštite pri potapanju. ^[1][2]

Zašto se navode mase 12 kg i 13 kg?

Original navodi 12 kg za sam BH23/252/HS pogon, dok modelska stranica navodi 13 kg za zapakovan proizvod. To su različiti obuhvati, ne dve zamenljive mase motora. ^[2][1]

Koje su mere motora, a koje pakovanja?

Telo pogona je 230 × 190 × 284 mm. Web opis ambalaže daje 350 × 230 × 355 mm. Za montažu se proveravaju telo, putanja ruke i nosači, ne samo spoljne mere kutije. ^[1][4][2][5]

Koja ruka je standardno opisana za ovu varijantu?

Za BH23/252/HS opisana je kratka artikulisana ruka, u originalu označena LT302. Crtež sklopa prikazuje delove LT317 i LT318. Opis konfiguracije nije potvrda današnjeg sadržaja Dracom ponude. ^[1][2]

Da li klizna ruka LT338 može na BH23/252/HS?

Ne prema pregledanom originalu. Uz LT338 izričito piše da nije kompatibilan sa BH23/252/HS. Njegov porodični crtež nije dovoljan razlog da se preporuči za ovu HS varijantu. ^[2]

Da li oznaka MAX 170° znači otvaranje kapije do 170°?

Ne. Na toj slici označeno je ograničenje unutrašnjeg ugla sklopa ruke, ne obećani ugao otvaranja krila. Potreban ugao i raspoloživ prostor proveravaju se prema geometriji konkretne ugradnje. ^[2][5]

Koje montažne ploče su prikazane u originalu?

KT209 je ploča na stubu, a KT218 ploča na krilu. Proizvođačka stranica navodi isporuku sa pločama, ali se tačne stavke trenutne ponude i stanje postojećih nosača moraju posebno proveriti. ^[1][2]

Da li interni graničnici zamenjuju graničnike same kapije?

Ne. Original ih opisuje kao dopunsku meru, uz obavezne mehaničke graničnike u otvorenom i zatvorenom položaju kapije. Podešavanje pripada kvalifikovanom licu; nije reč o dokazu električnih krajnjih prekidača. ^[1][2]

Da li je RL671 obavezan dodatak?

Ne. RL671 je opisana opciona sajla za spoljašnje odbravljivanje, dužine 3 m. Original napominje da ručica za prihvat nije deo te proizvođačke isporuke. Potreba i tačan sadržaj ponude proveravaju se odvojeno. ^[1][2]

Da li motor dolazi sa fabričkim kablom određene dužine?

Pregledani izvori ne potvrđuju fabričku dužinu kabla BH23/252/HS. Dužine instalacionih vodova iz crteža nisu dokaz isporučenog kabla. Dužinu treba potvrditi u konkretnoj ponudi. ^[2][1]

Da li 1200 ciklusa znači životni vek ili garantovan dnevni učinak?

Ne. Web ima zaseban dnevni navod 1200, a originalni interni test navodi 1200 pri nominalnim vrednostima na krilu 2,5 m i +25 °C, uz napomenu da to nije maksimum. Nijedan navod nije garancija životnog veka. ^[1][2]

Koji grafikon koristiti kada se web crtež i original razlikuju?

Za stručan izbor ne treba prećutno izjednačiti te prikaze. Posebno je označena razlika između web grafike i HS grafikona originala. Granicu prema originalu proveriti za konkretnu kapiju; ne kombinovati najpovoljnije vrednosti iz oba izvora. ^[2][4]

Šta bezbedno uraditi ako kapija staje ili neće da krene?

Udaljite ljude od zone kretanja, prekinite ponavljane pokušaje i zabeležite poruku na centrali i okolnosti problema. Bez otvaranja kućišta proverite da li postoji vidljiva prepreka. Ne menjajte silu, zaštite ili priključke; za nastavak tražite stručnu proveru. ^[2][3]

Šta poslati Dracomu za proveru izbora i ponudu?

Pošaljite dužinu i procenjenu masu krila, fotografije stuba i putanje ruke, stanje šarki i graničnika, oznaku motora i centrale i opis potrebnog rada. Dracom može pripremiti proveru izbora, montaže i servisa za Beograd i Srbiju; cena, dostupnost i uslovi ponude moraju biti potvrđeni. ^[2][5][1][3]

Provera izbora, montaža i servis — Beograd i Srbija

Pošaljite Dracomu fotografije motora i oznake centrale, stubova i prihvata ruke, dužinu i masu krila i opis potrebnog rada. Naglasite da tražite BH23/252/HS, posebno ako menjate drugi BH23 model. Zatražite proveru izbora i ponudu za montažu ili servis u Beogradu i Srbiji; cenu, dostupnost, sadržaj isporuke i uslove treba potvrditi pre naručivanja. ^[1][2][5][3]

Proizvođački izvori i otvorene razlike

Dokumenti i podaci su provereni iz sačuvanih proizvođačkih izvora. Dostupno uputstvo nije dokaz današnjeg lagera, nove isporuke ili sadržaja kompleta. Razlike oznake napajanja, jedinice brzine i grafikona ostaju izričito otvorene.

Tehnički izvor: Roger Technology — BH23/252/HS, sačuvana provera 13.10.2026. Izbor, prodaja, montaža i servis: 061/24-13-946, Beograd i Srbija.

Proizvođačka fotografija

Postojeći Dracom informativni vodiči

Dva postojeća prihvaćena Dracom vodiča od po 48 sekundi, bez zvuka. Nisu fabrički ili terenski demo i ne zamenjuju originalno uputstvo. Konfliktni web grafikon nije objavljen kao slika nosivosti.

Dracom BH23/252/HS — predstavljanje i izbor — Dracom informativni vodič, bez zvuka.

Dracom BH23/252/HS — FAQ i bezbedna trijaža — Dracom informativni vodič, bez zvuka.

Tehničke specifikacije za Roger BH23/252/HS — High Speed motor za krilnu kapiju

Proizvođač	Roger
Model	BH23/252/HS — Tačna HIGH SPEED varijanta sa kratkom artikulisanom rukom.
Namena	Krilna kapija; pogon sa artikulisanom rukom — Izbor zavisi od krila, stuba, prostora za ruku i bezbednosti celog sklopa.
Vrsta pogona	HIGH SPEED BRUSHLESS, ireverzibilan — Nije potvrda protivprovalne klase niti zamena za procenu bezbednosti kapije.
Najveća dužina krila	Do 2,5 m, prema krivoj opterećenja — Ne važi istovremeno sa 250 kg; potrebna je provera konkretne ugradnje.
Najveća masa krila	Do 250 kg na kraćem krilu — Nije dozvoljeno tumačenje 250 kg pri 2,5 m.
Grafička granica pri 2,5 m	Približno 120 kg — Približno čitanje originalnog HS grafikona; nije garantovana projektna tačka. Web crtež sadrži drugačiju krivu.
Napajanje motora	36 V~ u originalu; 36 V DC u web baneru — otvorena razlika — Ne svoditi različite oznake na jednu bez razjašnjenja. Nije mrežni napon motora.
Mrežno napajanje sistema	230 V AC ili 115 V AC, 50/60 Hz, uz odgovarajuću spoljnu centralu — Mrežni napon pripada centrali; ne dovodi se kao deklarisano napajanje ovog motora.
Nominalna snaga motora	160 W — Original izričito navodi nominalnu snagu; ne prepisivati potrošnju ili polaznu snagu centrale.
Polazni moment	230 Nm — Nije trajni nominalni moment.
Nominalni moment	120 Nm — Intenzivan rad je naveden sa nominalnim momentom.
Web raspon momenta	50–230 Nm — Zaseban web navod; ne zamenjuje 120 Nm nominalno i 230 Nm polazno.
Vreme otvaranja	10–18 s — Pregledani tehnički red ne daje poseban ugao. Rezultat zavisi od geometrije i podešavanja.
Brzina — razlika izvora	Web: 1,5–4 rpm; original: 4–1,5 cm/s — Jedinice nisu iste i ne konvertuju se napamet; ostaje otvoreno.
Režim upotrebe	Intenzivno, sa nominalnim momentom — Nije naveden potvrđen S3 procenat; nema tvrdnje o neograničenom radu.
Broj ciklusa u web opisu	1200 dnevno, otvaranje/zatvaranje — Proizvođački web navod, ne garancija učinka pri svakom opterećenju ili veka trajanja.
Interni ispitni podatak	1200, pri nominalnim vrednostima; krilo 2,5 m i +25 °C — Original izričito kaže da prikazani broj nije maksimum; nije test životnog veka.
Masa pogona	12 kg — Samo pogon, bez poistovećivanja sa zapakovanim proizvodom.
Masa zapakovanog proizvoda	13 kg — Masa pakovanja ne određuje nosivost krila.
Dimenzije tela	230 × 190 × 284 mm — Dimenzije motora, ne ambalaže ili kutije centrale.
Dimenzije ambalaže	350 × 230 × 355 mm — Iz web reda 35 × 23 × 35,5 cm; nije mera prostora za montažu.
Stepen zaštite	IP44 — Ne IP67/IP68; nije dokaz podobnosti za podzemnu ugradnju ili potapanje.
Radna temperatura	−20 do +55 °C — Ambijentalni opseg, ne temperatura termičkog isključenja.
Zvučni pritisak pri radu	Manji od 70 dB(A) — Podatak proizvođača, ne terensko Dracom merenje.
Enkoder / upravljanje	Nativni SENSORLESS digitalni enkoder, 48 PPR prema webu — Ne označava dodatni apsolutni enkoder drugog motora.
Graničnici	Podesivi interni mehanički graničnici; graničnici kapije ostaju obavezni — Nije potvrda električnih krajnjih prekidača. Podešava kvalifikovano lice.
Kratka ruka	LT302; u crtežu sklopa delovi LT317 i LT318 — Proizvođačka konfiguracija, ne potvrđen sadržaj trenutne ponude.
Klizna ruka LT338	Izričito nekompatibilna sa BH23/252/HS — Porodična slika klizne ruke ne dokazuje kompatibilnost sa HS varijantom.
Montažne ploče	KT209 za stub i KT218 za krilo — Potvrđene oznake iz originala; konkretnu isporuku i nosače proveriti u ponudi.
Ugao na crtežu ruke	170° je ograničenje zgloba, ne ugao otvaranja kapije — Ugradnja se procenjuje prema geometriji i odgovarajućoj tabeli; nema univerzalnog ugla.
Preporučena spoljna centrala	EDGE1/BOX; mrežnu varijantu uskladiti sa napajanjem — Web i original različito redaju oznaku 115 varijante; tačnu šifru potvrditi.
Opcioni spoljašnji prihvat za odbravljivanje	RL671, sajla 3 m — Opciono; proizvođački opis ne uključuje ručicu. Nije obavezna kupovina niti potvrda kompleta.

Uputstva i dokumentacija za Roger BH23/252/HS — High Speed motor za krilnu kapiju

BH23 IS106 Rev10 — originalno višejezično uputstvo sa engleskim tekstom, 16.07.2026

Galerija i video – Roger BH23/252/HS — High Speed motor za krilnu kapiju

Dracom BH23/252/HS — predstavljanje i izbor

Dracom BH23/252/HS — FAQ i bezbedna trijaža

Najčešća pitanja za Roger BH23/252/HS — High Speed motor za krilnu kapiju

Šta je Roger BH23/252/HS i kada ga vredi razmotriti?

Može li BH23/252/HS da pokreće krilo dugo 2,5 m i teško 250 kg?

Da li je približno 120 kg pri 2,5 m garancija nosivosti?

Da li je 160 W nominalna ili polazna snaga?

U originalnom uputstvu BH23/252/HS vrednost 160 W stoji u redu za nominalnu snagu. Nije opravdano nazvati je polaznom snagom ili zameniti podatkom o potrošnji EDGE1 centrale.

Da li motor stalno daje 230 Nm?

Ne. Original razlikuje 230 Nm polaznog momenta i 120 Nm nominalnog momenta. Intenzivna upotreba navedena je uz nominalni moment; polazni podatak nije obećanje trajnog rada sa tim opterećenjem.

Šta znači web navod 50–230 Nm?

Da li je otvaranje za 10–18 s garantovano?

To je potvrđen raspon iz weba i originalnog tehničkog reda BH23/252/HS. Red ne navodi poseban ugao, a stvarno vreme zavisi od geometrije i podešavanja. Nije obećanje istog vremena za svako krilo.

Zašto se brzina pojavljuje i kao rpm i kao cm/s?

Da li motor radi direktno na 230 V ili 115 V?

Koja centrala je navedena za BH23/252/HS?

Da li su centrala i svi dodaci uključeni?

Da li nativni SENSORLESS 48 PPR znači apsolutni enkoder?

Ne. Web BH23/252/HS navodi digitalni nativni SENSORLESS enkoder 48 PPR, a centrala opisuje sensorless upravljanje. To ne dokazuje dodatni apsolutni enkoder ili funkcije namenjene drugim motorima.

Da li je IP44 dovoljno za podzemnu ugradnju ili potapanje?

Ne treba iz IP44 izvoditi takvu podobnost. BH23/252/HS je pogon sa artikulisanom rukom, a ne podzemni pogon. IP44 nije IP67/IP68 i ne predstavlja dokaz zaštite pri potapanju.

Zašto se navode mase 12 kg i 13 kg?

Original navodi 12 kg za sam BH23/252/HS pogon, dok modelska stranica navodi 13 kg za zapakovan proizvod. To su različiti obuhvati, ne dve zamenljive mase motora.

Koje su mere motora, a koje pakovanja?

Telo pogona je 230 × 190 × 284 mm. Web opis ambalaže daje 350 × 230 × 355 mm. Za montažu se proveravaju telo, putanja ruke i nosači, ne samo spoljne mere kutije.

Koja ruka je standardno opisana za ovu varijantu?

Za BH23/252/HS opisana je kratka artikulisana ruka, u originalu označena LT302. Crtež sklopa prikazuje delove LT317 i LT318. Opis konfiguracije nije potvrda današnjeg sadržaja Dracom ponude.

Da li klizna ruka LT338 može na BH23/252/HS?

Ne prema pregledanom originalu. Uz LT338 izričito piše da nije kompatibilan sa BH23/252/HS. Njegov porodični crtež nije dovoljan razlog da se preporuči za ovu HS varijantu.

Da li oznaka MAX 170° znači otvaranje kapije do 170°?

Ne. Na toj slici označeno je ograničenje unutrašnjeg ugla sklopa ruke, ne obećani ugao otvaranja krila. Potreban ugao i raspoloživ prostor proveravaju se prema geometriji konkretne ugradnje.

Koje montažne ploče su prikazane u originalu?

KT209 je ploča na stubu, a KT218 ploča na krilu. Proizvođačka stranica navodi isporuku sa pločama, ali se tačne stavke trenutne ponude i stanje postojećih nosača moraju posebno proveriti.

Da li interni graničnici zamenjuju graničnike same kapije?

Da li je RL671 obavezan dodatak?

Da li motor dolazi sa fabričkim kablom određene dužine?

Pregledani izvori ne potvrđuju fabričku dužinu kabla BH23/252/HS. Dužine instalacionih vodova iz crteža nisu dokaz isporučenog kabla. Dužinu treba potvrditi u konkretnoj ponudi.

Da li 1200 ciklusa znači životni vek ili garantovan dnevni učinak?

Koji grafikon koristiti kada se web crtež i original razlikuju?

Šta bezbedno uraditi ako kapija staje ili neće da krene?

Šta poslati Dracomu za proveru izbora i ponudu?

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Roger BH23/252/HS — High Speed motor za krilnu kapiju

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.

Pozovite 061/24-13-946 Pošaljite upit
