Zašto su važni zubovi A i B?

Na bočnim zubovima se pričvršćuju vođice i noseća konstrukcija.

Da li se motor bira samo prema površini?

Ne; proveravaju se masa, balans, trenje, geometrija, učestalost rada i šina.

Merni list za segmentna garažna vrata

Q: Kako se meri širina X?

Meri se čista završena širina otvora na više visina; unosi se najmanja pouzdana mera.

Q: Kako se meri visina Y?

Meri se od najviše završene tačke poda do najniže tačke nadvoja, na više mesta.

Q: Koliki nadvoj C je potreban?

Zavisi od sistema vođenja, okova i motora; nizak nadvoj zahteva posebno tehničko rešenje.

Q: Da li su moguća pešačka vrata?

Da, uz potvrđene dimenzije, konstrukciju, prag i bezbednosni kontakt.

Q: Šta određuje cenu segmentnih vrata?

Dimenzije, panel, obrada, vođenje, okov, dodatne opcije, automatika, transport i montaža.

Merni list za segmentna vrata: šema merenja

Merni list za segmentna vrata popunjavajte merenjem završenog građevinskog otvora metalnim metrom, sa unutrašnje strane objekta. Vrednosti upisujte u milimetrima i merite širinu i visinu na najmanje tri mesta.

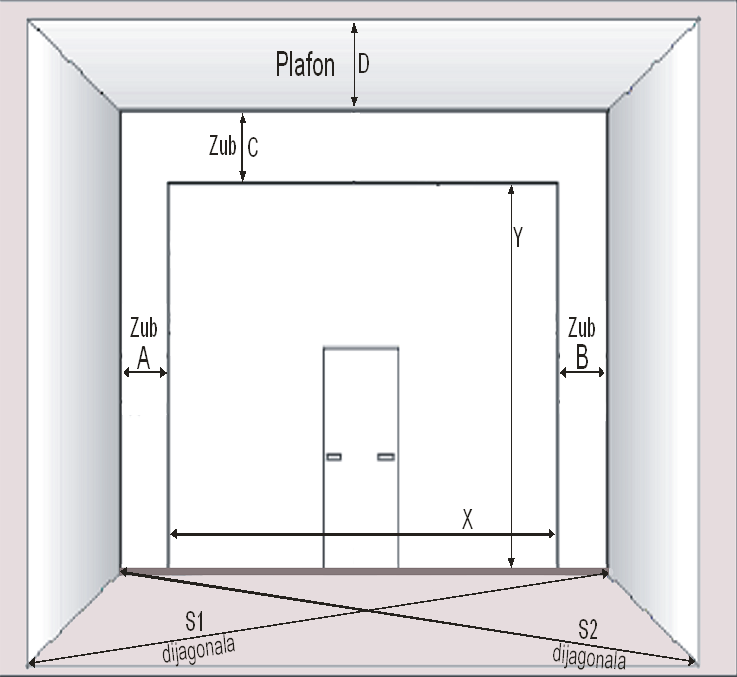

Šema merenja segmentnih vrata sa oznakama X, Y, A, B, C, D i dijagonalama S1 i S2 — Mere X, Y, A, B, C, D, S1 i S2 unesite u odgovarajuća polja obrasca.

X — širina otvora
Svetla širina između leve i desne ivice otvora.

Y — visina otvora
Od gotovog poda do najniže tačke gornje ivice otvora.

A / B — bočni zubovi
Slobodan prostor levo i desno od otvora za vođice i nosače.

C — nadvoj
Prostor od gornje ivice otvora do donje prepreke iznad njega.

D — plafonski prostor
Raspoloživa visina iznad nadvoja do plafona ili prve prepreke.

S1 / S2 — dijagonale
Dijagonale otvora; razlika pokazuje da otvor nije pravougaon.

Fotografišite ceo otvor, oba bočna zida, nadvoj i plafon. Posebno označite grede, cevi, rasvetu i druge prepreke u putanji šina i motora.

DRACOM · TEHNIČKA PRIPREMA

Merni list za segmentna vrata

Tačne mere otvora, bočnih zubova, nadvoja, plafonskog prostora i dijagonala određuju konstrukciju vrata, sistem vođenja, dužinu šine i odgovarajući pogon.

✓ Garažna i industrijska vrata✓ Tehnička provera✓ Montaža i servis u Srbiji

1. Kontakt, objekat i postojeće stanje

Ime i prezime / firma * Telefon * E-mail Mesto i adresa objekta * Namena objekta * Predmet ponude * Učestalost otvaranja dnevno * Najviše otvaranja u jednom satu *

2. Izmerite otvor prema šemi

Šema merenja otvora za segmentna garažna vrata sa merama X, Y, A, B, C, D, S1 i S2 — Merite završeni građevinski otvor u milimetrima. Fotografija sa metrom uz svaku ključnu meru znatno ubrzava proveru.

Xčista širina otvora, od leve do desne završne ivice

Yčista visina otvora, od najviše tačke poda do nadvoja

A / Blevi i desni bočni zub za vođice i okov

Cnadvoj iznad otvora do donje ravni plafona/prepreke

Dvisinska rezerva iznad nadvoja do plafona

S1 / S2dijagonale otvora; razlika pokazuje da li je otvor „u vinklu“

X — čista širina otvora (mm) * Y — čista visina otvora (mm) * A — levi zub (mm) * B — desni zub (mm) * C — nadvoj iznad otvora (mm) * D — dodatna rezerva do plafona (mm) S1 — dijagonala 1 (mm) * S2 — dijagonala 2 (mm) * Dubina prostora od otvora (mm) * Razlika visine poda levo/desno (mm)

Unesite mere za proveru površine, nadvoja i dijagonala.

3. Zidovi, plafon, pod i izgled vrata

Levi bočni zid * Desni bočni zid * Nadvoj / gornji oslonac * Plafon i prepreke * Pod / prag * Tip panela Završna obrada spolja Završna obrada unutra

Opcije na vratima

Integrisana pešačka vrata Prozori / svetlosni elementi Ventilacione rešetke Spoljna brava / ručka Ojačanje za vetar Posebna donja zaptivka

Ima li drugi ulaz u prostor? *Izloženost vetru

4. Automatika, napajanje i bezbednost

Način rada * Napajanje kod motora * Postojeća vrata se ručno kreću Procenjena masa postojećih vrata (kg) Broj daljinskih upravljača Upravljanje

Klasa motora biće proverena prema dimenzijama, režimu rada i mehaničkom stanju vrata.

5. Fotografije i završna provera

Pošaljite: otvor pravo spreda, levi i desni zub, nadvoj/plafon, pod/prag i pogled u dubinu prostora. Kod postojećih vrata dodajte motor, opruge, bubnjeve, sajle i pločicu proizvođača.

Fotografije lokacije — do 10 JPG, PNG ili WEBP datoteka, najviše 8 MB po slici Napomena, željena boja, poseban zahtev ili opis problema

Kupcu se ne prikazuju modeli ni cene. Tri varijante automatizacije i kompletni podaci šalju se interno samo Dracomu.

Merenje segmentnih vrata za sigurnu ponudu i montažu

Segmentna garažna i industrijska vrata projektuju se prema stvarnom građevinskom otvoru, raspoloživom nadvoju, bočnim osloncima, dubini prostora, vođenju, vetru i intenzitetu rada. Dracom proverava podatke za objekte u Beogradu i širom Srbije, a konačna ponuda zavisi od konstrukcije, panela, okova, automatike, transporta i montaže.

Česta pitanja

Kako se meri širina X?

Meri se čista završena širina otvora na više visina. U obrazac se unosi najmanja pouzdana mera.

Kako se meri visina Y?

Od najviše završene tačke poda do najniže tačke nadvoja, levo, u sredini i desno. Unosi se najmanja mera.

Zašto se mere dijagonale S1 i S2?

Razlika dijagonala pokazuje koliko je otvor van pravog ugla. Veće odstupanje može zahtevati građevinsku korekciju.

Koliki nadvoj C je potreban?

Zavisi od izabranog sistema vođenja, visine vrata, okova i motora. Nizak nadvoj zahteva posebno vođenje i tehničku potvrdu.

Zašto su važni levi i desni zub A i B?

Na bočnim zubovima se pričvršćuju vođice i deo noseće konstrukcije. Materijal zida i raspoloživa širina određuju način montaže.

Da li motor može da se izabere samo prema površini vrata?

Ne. Proveravaju se masa, balans opruga, trenje, geometrija, učestalost rada, brzina i odgovarajuća šina.

Da li su moguća pešačka vrata u segmentnim vratima?

Da, ali dimenzije, položaj, prag, bezbednosni kontakt i konstrukcija moraju biti potvrđeni pre proizvodnje.

Šta određuje cenu segmentnih vrata?

Dimenzije, panel, završna obrada, vođenje, okov, pešačka vrata, prozori, motor, upravljanje, bezbednost, transport i montaža.
