CAME DXR20SAP 806TF-0110 – BUS fotoćelije 20 m

Name: CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije 20 m
Brand: Came
SKU: 806TF-0110

CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije 20 m – opis proizvoda

CAME DXR20SAP CXN BUS fotoćelije dometa 20 m

CAME DXR20SAP, kataloška šifra 806TF-0110, predstavlja par sinhronizovanih podesivih infracrvenih fotoćelija za spoljašnju montažu i povezivanje preko dvožičnog CAME CXN BUS sistema. Aktuelna tačna model stranica navodi domet 20 m.

Potvrđene karakteristike

par predajne i prijemne CXN BUS fotoćelije;
dvožična BUS komunikacija i napajanje kroz CXN BUS;
snaga 0,29 W;
deklarisani domet 20 m;
podešavanje snopa do 180° horizontalno i 10° vertikalno;
DIP 1–2–3 za adresiranje;
DIP 4 na TX za podešavanje dometa, a na RX za normalan ili režim poravnanja i BUS provere;
zaštita IP54 i radna temperatura od -20 do +55 °C;
dimenzije 46 × 108 × 37 mm.

CXN BUS povezivanje

Ovaj model je namenjen kompatibilnom CAME CXN BUS sistemu. Ne treba ga povezivati kao klasičnu relejnu fotoćeliju niti mu pripisivati NC/NO kontakte sa drugih DXR modela. Tačan broj i adresiranje BUS uređaja proveravaju se u dokumentaciji povezane centrale.

Ugradnja i bezbednost

Fotoćelije su deo bezbednosnog sistema i ne zamenjuju procenu rizika i druge potrebne zaštitne uređaje. Montažu, BUS ožičenje, adresiranje, poravnanje i završni test treba da izvede kvalifikovana osoba uz isključeno napajanje i prema uputstvu kompatibilne CAME centrale.

Provera i podrška

Pošaljite tačnu oznaku centrale, razmak i fotografije mesta ugradnje. Dracom proverava CXN BUS kompatibilnost, povezivanje, montažu i servis u Beogradu i Srbiji.

Tehničke specifikacije za CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije 20 m

Model	DXR20SAP
SKU	806TF-0110
Proizvođač	CAME
Serija	DXR
Tip	Par sinhronizovanih infracrvenih fotoćelija
Montaža	Spoljašnja, nadgradna
Povezivanje	CXN BUS, 2 žice
Snaga	0,29 W
Domet	20 m
Podešavanje snopa	Do 180° horizontalno i 10° vertikalno
Adresiranje	DIP 1–2–3
Podešavanje dometa	DIP 4 na TX
BUS provera i poravnanje	DIP 4 na RX
Stepen zaštite	IP54
Radna temperatura	-20 do +55 °C
Temperatura skladištenja	-25 do +70 °C
Prosečni vek	100.000 ciklusa, indikativno
Dimenzije	46 × 108 × 37 mm
Kompatibilna tehnologija	CAME CXN BUS
Zvanično uputstvo	FA01611M4C

Uputstva i dokumentacija za CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije 20 m

CAME DXR20SAP uputstvo za montažu (hrvatski)

Galerija i video – CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije 20 m

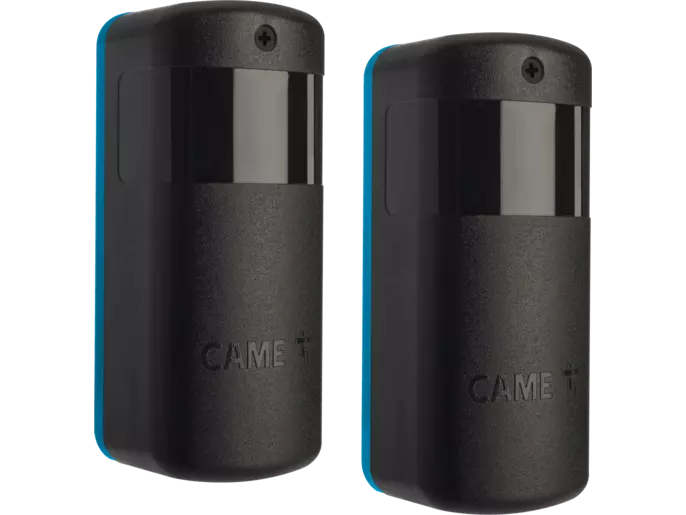

CAME DXR20SAP 806TF-0110 podesive CXN BUS fotoćelije — CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije dometa 20 m

Dimenzije CAME DXR20SAP fotoćelije 46 × 108 × 37 mm — CAME DXR20SAP – dimenzije 46 × 108 × 37 mm

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME DXR20SAP 806TF-0110 – CXN BUS fotoćelije 20 m

Šta je CAME DXR20SAP?

To je par sinhronizovanih podesivih infracrvenih fotoćelija za CAME CXN BUS sistem.

Koja je tačna kataloška šifra?

Tačna CAME šifra modela DXR20SAP je 806TF-0110.

Šta se dobija u potvrđenom paru?

Dobijaju se predajna TX i prijemna RX fotoćelija za CXN BUS.

Koja je tehnologija povezivanja?

Koristi dvožičnu CAME CXN BUS komunikaciju.

Koliki je deklarisani domet?

Aktuelna tačna model stranica i opis uputstva navode 20 m.

Kolika je snaga?

Zvanična tehnička tabela navodi 0,29 W.

Da li se snop može usmeravati?

Da. Podešavanje je do 180° horizontalno i 10° vertikalno.

Kako se postavlja adresa?

Uputstvo navodi DIP prekidače 1–2–3 za adresiranje.

Čemu služi DIP 4 na predajniku?

DIP 4 na TX služi za podešavanje dometa prenosa.

Čemu služi DIP 4 na prijemniku?

DIP 4 na RX bira normalan rad ili režim poravnanja i provere BUS komunikacije.

Koji je stepen zaštite?

Potvrđen je stepen zaštite IP54.

Koji je radni temperaturni opseg?

Potvrđen je opseg od -20 do +55 °C.

Koja je temperatura skladištenja?

Tačno uputstvo navodi od -25 do +70 °C.

Koje su dimenzije?

Tačna zvanična dimenziona slika navodi 46 × 108 × 37 mm.

Koliki je prosečni vek?

Uputstvo daje indikativnu procenu od 100.000 ciklusa uz pravilnu ugradnju, upotrebu i održavanje.

Da li model ima klasični NC/NO relejni izlaz?

To nije potvrđeno za DXR20SAP; model komunicira preko CXN BUS i ne treba mu prenositi kontakte sa drugih DXR varijanti.

Da li radi sa svakom CAME centralom?

Ne mora. Centrala mora podržavati odgovarajući CXN BUS i konfiguraciju uređaja.

Da li je baterijski predajnik?

Ne. Baterijski TX je karakteristika DXR10BAP modela 806TF-0060, ne DXR20SAP.

Ko treba da ga ugradi?

BUS ožičenje, adresiranje, poravnanje i završnu proveru treba da izvede kvalifikovana osoba uz isključeno napajanje.

Kako proveriti kompatibilnost pre kupovine?

Pošaljite tačnu oznaku centrale i fotografije instalacije; Dracom proverava CXN BUS podršku i konfiguraciju.
