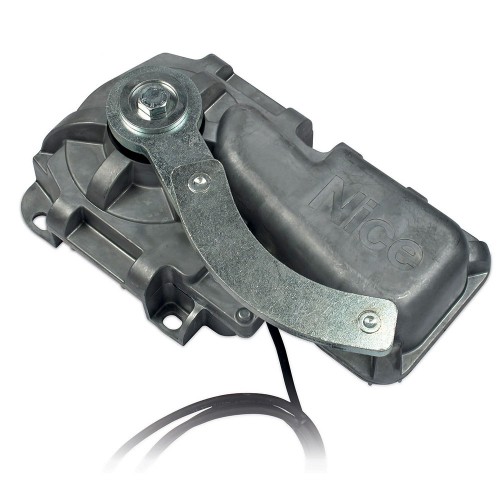

Nice BM5024 – podzemni motor za krilne kapije
Nice BM5024 Big-Metro podzemni motor za krilne kapije, 24 V DC, magnetni enkoder i graničnik zatvaranja. Kutija i centrala nisu potvrđene kao uključene.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Nice BM5024 – podzemni motor za krilne kapije – opis proizvoda
Nice BM5024 Big-Metro je nepovratni elektromehanički motor 24 V DC sa enkoderom, namenjen podzemnoj ugradnji na krilnim kapijama. Originalno uputstvo navodi kompatibilnost sa centralom MC824H, maksimalni obrtni moment 400 Nm, zaštitu IP67 i radnu temperaturu od −20 do +50 °C.
Motor, ne komplet
Temeljna kutija i centrala MC824H nisu potvrđene kao deo isporuke motora. Potrebne komponente, tip kutije, odvodnjavanje i geometrija ugradnje proveravaju se za konkretno krilo.
Granice primene
Zvanični katalog navodi primenu do 5 m, dok originalno uputstvo daje dijagram odnosa dužine i mase krila. Maksimalne vrednosti ne treba sabirati niti tumačiti kao istovremeno dozvoljene. Uputstvo navodi nazivni obrtni moment 100 Nm, maksimalni 400 Nm, brzinu bez opterećenja 0,8 o/min i 0,65 o/min pri nazivnom momentu.
Ugradnja i bezbednost
Uputstvo traži proveru mehaničke ispravnosti kapije, odvodnjavanje temeljne kutije, pravilne krajnje položaje i stručno povezivanje. Radove na napajanju, puštanje u rad i merenje sila mora obaviti kvalifikovani instalater.
Pošaljite mere, masu i fotografije krila radi provere kompatibilnosti, ponude, montaže ili servisa u Beogradu i Srbiji.
Tehničke specifikacije za Nice BM5024 – podzemni motor za krilne kapije
| Proizvođač | |
|---|---|
| Tip | Nepovratni elektromehanički motor |
| Primena | Krilne kapije; podzemna ugradnja |
| Napajanje motora | 24 V DC |
| Enkoder | Da |
| Maksimalni obrtni moment | 400 Nm |
| Nazivni obrtni moment | 100 Nm |
| Maksimalna snaga | 50 W |
| Vršna snaga | 170 W |
| Maksimalna apsorpcija | 2 A |
| Vršna apsorpcija | 7 A |
| Brzina bez opterećenja | 0,8 o/min |
| Brzina pri nazivnom momentu | 0,65 o/min |
| Radni hod | 0°–110° ili 360° |
| Ciklusi na sat pri nazivnom momentu | 45 |
| Zaštita | IP67 |
| Radna temperatura | −20 do +50 °C |
| Dimenzije motora | 230 × 206 × 88 mm |
| Kompatibilna centrala prema uputstvu | MC824H |
Uputstva i dokumentacija za Nice BM5024 – podzemni motor za krilne kapije
Galerija i video – Nice BM5024 – podzemni motor za krilne kapije
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Nice BM5024 – podzemni motor za krilne kapije
Za koji tip kapije je Nice BM5024?
Za krilne kapije sa podzemnom ugradnjom motora.
Koji napon i enkoder ima?
Motor radi na 24 V DC i ima enkoder prema originalnom uputstvu.
Da li su temeljna kutija i centrala uključene?
Nisu potvrđene kao deo isporuke motora; potrebne komponente se proveravaju za konkretnu ugradnju.
Koja centrala je navedena za BM5024?
Originalno Nice uputstvo navodi centralu MC824H.
Koliki je obrtni moment?
Uputstvo navodi nazivni moment 100 Nm i maksimalni moment 400 Nm.
Da li je dovoljan podatak do 5 m?
Ne. Izbor zahteva proveru odnosa mase i dužine, konstrukcije, vetra i geometrije kapije.
Koji je stepen zaštite motora?
IP67 prema originalnom uputstvu, uz obavezno pravilno odvodnjavanje temeljne kutije.
Ko sme da ugradi BM5024?
Kvalifikovani instalater, uz proveru mehanike, zaštitnih uređaja, krajnjih položaja i sila prema uputstvu.
Problemi i rešenja za Nice BM5024 – podzemni motor za krilne kapije
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
