Roger H70/105AC centrala za motor klizne kapije 230 V

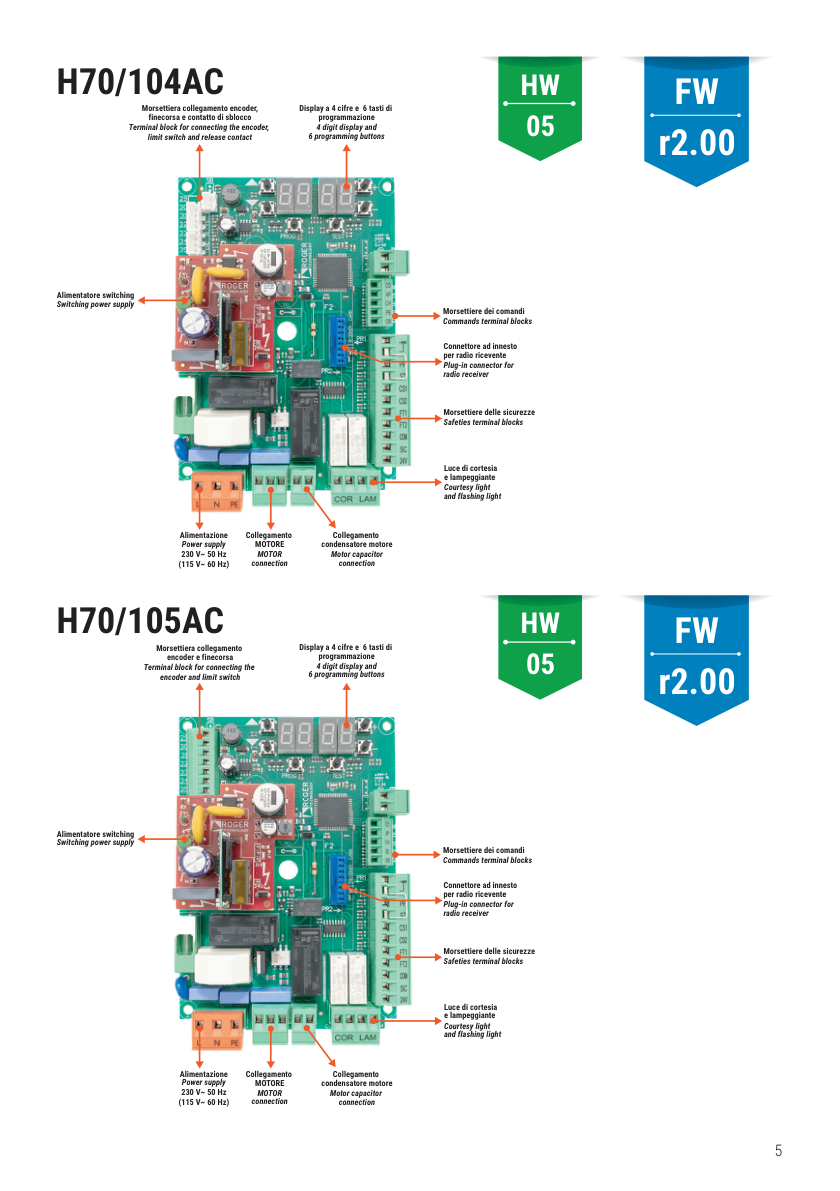

Roger H70/105AC je upravljačka centrala za jedan jednofazni asinhroni motor klizne kapije do 600 W. Aktuelno zvanično uputstvo IS303 Rev04 za HW05 i firmver r2.00 potvrđuje triac faznu kontrolu, standby potrošnju do 0,5 W i odvojenu BOX varijantu sa kućištem IP54.

Glavna razlika u odnosu na B70/1DC jeste tehnologija motora: H70/105AC direktno upravlja klasičnim motorom od 230 V AC, dok B70/1DC koristi inverter, enkoder i Roger Brushless motor od 24 V AC. Te centrale nisu direktne zamene.

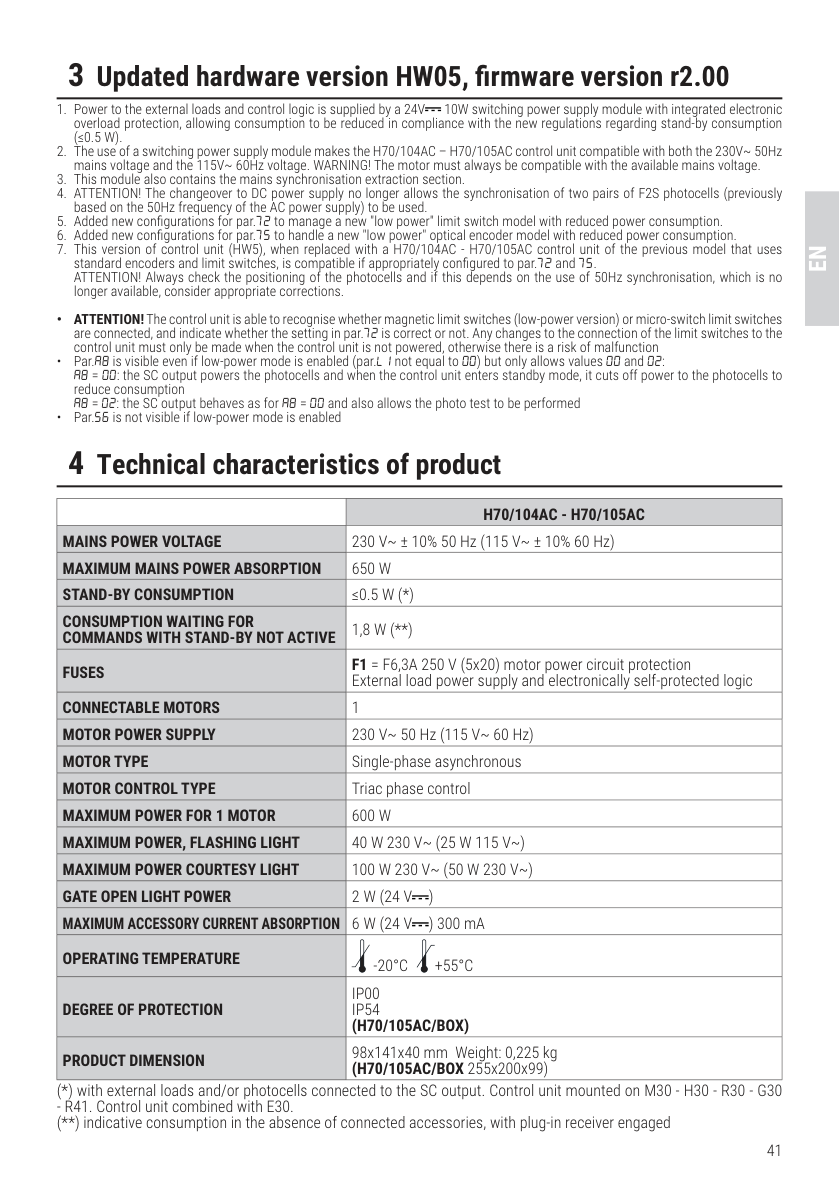

Potvrđene karakteristike

• jedan jednofazni asinhroni motor do 600 W;
• 230 V AC, 50 Hz ili posebna /115 varijanta;
• standby ≤0,5 W i 1,8 W pri čekanju bez aktivnog standby režima;
• četvorocifreni displej, šest tastera i dijagnostički TEST/INFO prikaz;
• H70/105AC priključci za graničnike hoda;
• IP00 za samu ploču, IP54 samo za H70/105AC/BOX.

Dimenzije i izlazi

Sama centrala meri 98 × 141 × 40 mm i ima masu 0,225 kg. BOX izvedba meri 255 × 200 × 99 mm. Potvrđeni su izlazi za trepćuće svetlo, rasvetu dvorišta, indikator otvorene kapije i 24 V DC dodatnu opremu; dozvoljene snage zavise od mrežne varijante.

Izbor, montaža i servis

Pre izbora proveravaju se model motora, kondenzator, mrežni napon, graničnici, enkoder ako se koristi low-power optička konfiguracija, fotoćelije i kućište. Rad na 115/230 V AC, programiranje i merenje sila mora obaviti kvalifikovan instalater.

Dracom proverava kompatibilnost, montažu i servis Roger automatike u Beogradu i Srbiji. Pošaljite fotografiju centrale, oznaku motora, firmver i kod sa displeja.
