Roger CTRL – centrala BIONIK Brushless parking rampe
Cena na upit
Roger CTRL je digitalna centrala za BIONIK Brushless parking rampe BI/004, BI/004HP, BI/006 i BI/008, sa 36 V AC motorom, FOC kontrolom i aktuelnim P4.35 uputstvom. Tačan model rampe i firmver proveravaju se pre zamene.
Roger CTRL – centrala BIONIK Brushless parking rampe – opis proizvoda
Roger CTRL centrala za BIONIK Brushless parking rampe
Roger CTRL je digitalna upravljačka centrala za jedan Roger Brushless motor parking rampe. Aktuelno originalno uputstvo IS88 Rev28, firmver P4.35, obuhvata BIONIK varijante BI/004, BI/004HP, BI/006 i BI/008, uz njihove /115 izvedbe. Centrala upravlja motorom od 36 V AC pomoću senzorske FOC kontrole.
CTRL je namenjena sistemu parking rampe, dok B70/1DC upravlja motorima kliznih kapija. Pri zameni centrale proveravaju se puna oznaka rampe, firmver, napajanje, enkoderi, tip kraka i bezbednosna oprema. Spolja slična ploča nije dovoljan dokaz kompatibilnosti.

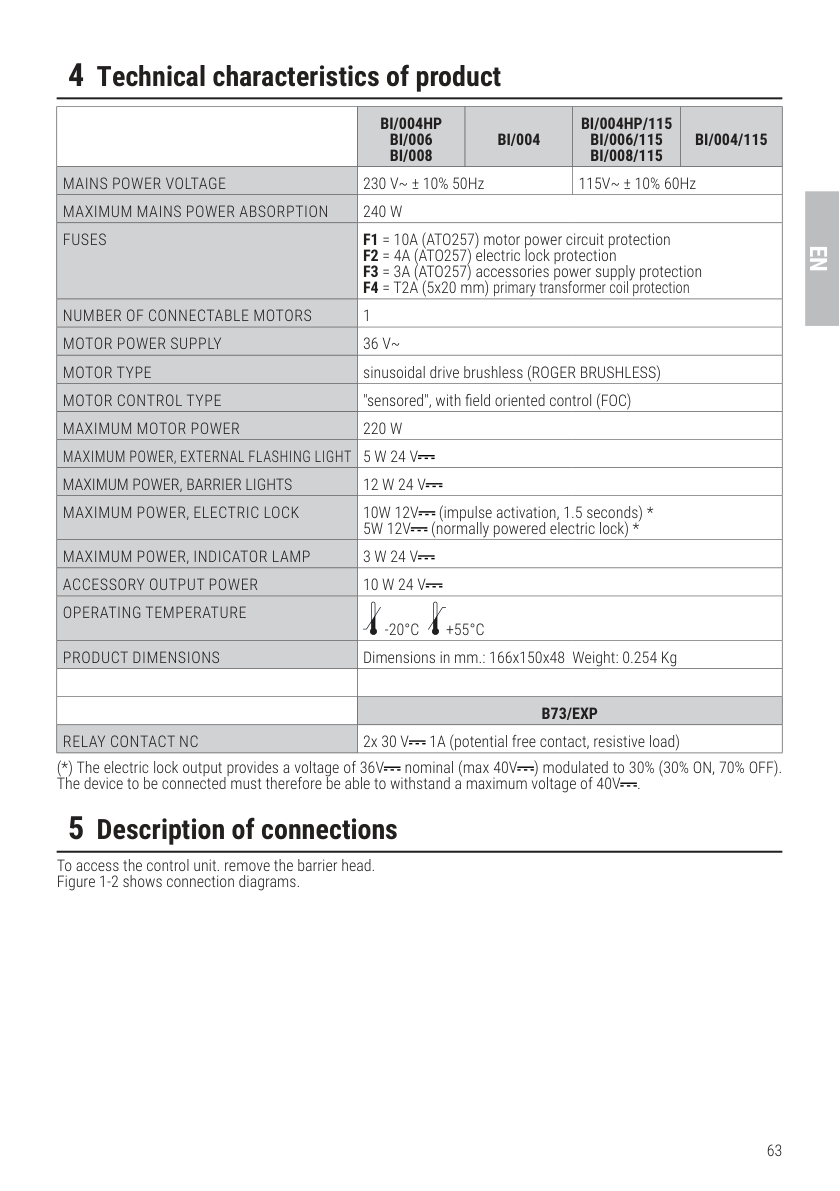

Potvrđeni tehnički podaci
| Mrežno napajanje | 230 V AC ±10% 50 Hz; /115: 115 V AC ±10% 60 Hz |
|---|---|
| Maksimalna mrežna snaga | 240 W |
| Motor | Jedan Roger Brushless motor, 36 V AC, najviše 220 W |
| Spoljašnja signalna lampa | 5 W na 24 V DC |
| Osvetljenje kraka | 12 W na 24 V DC |
| Indikatorska lampa | 3 W na 24 V DC |
| Dodatna oprema | Najviše 10 W na 24 V DC |
| Radna temperatura | -20 do +55 °C |
| Dimenzije i masa | 166 × 150 × 48 mm; 0,254 kg |
Kontrola i dodatna oprema

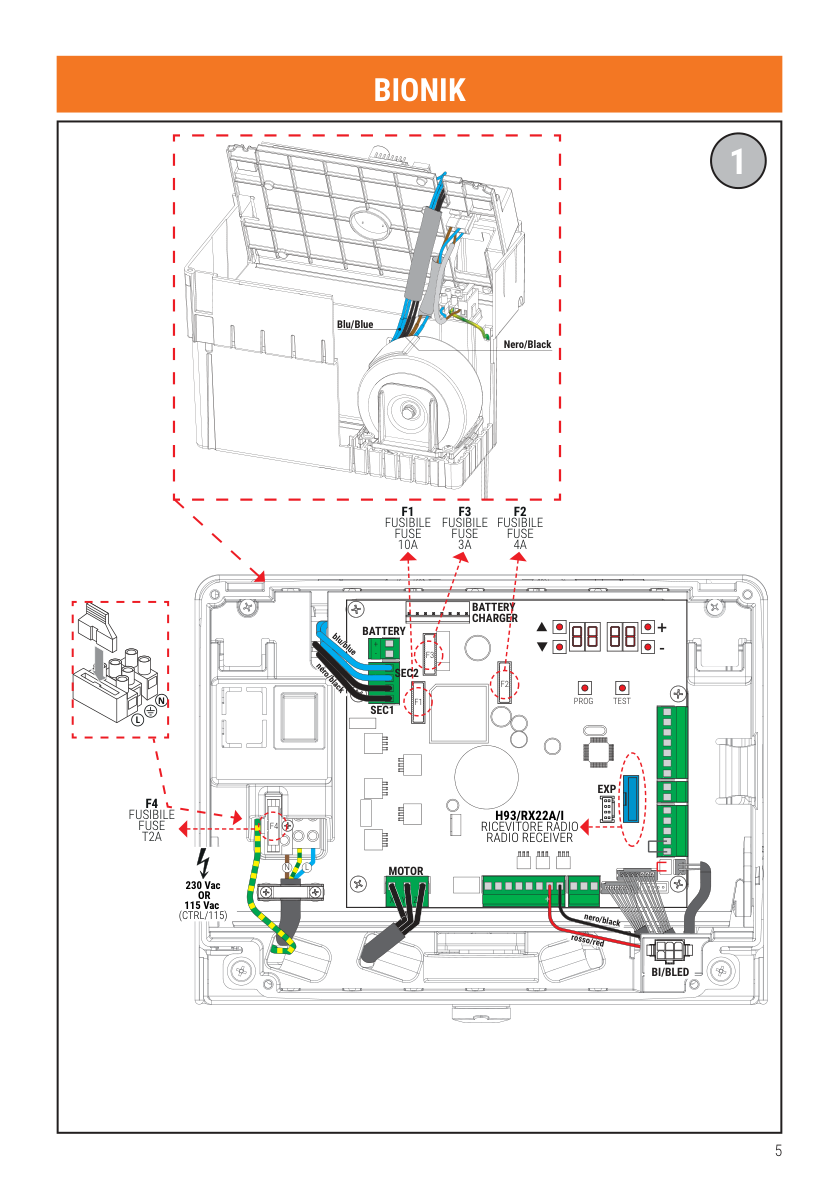

Uputstvo opisuje motorni i pozicioni enkoder, MASTER/SLAVE konfiguraciju preko RS485, displej, dijagnostiku i opcioni B73/EXP modul sa dva NC beznaponska kontakta 30 V DC / 1 A za otporno opterećenje. Tačan modul, baterijski sistem, radio-prijemnik i kablovi nisu pretpostavljeni kao sadržaj prodajnog kompleta.
Problemi i rešenja
Rampa ne reaguje: zabeležite kod displeja i proverite spoljašnji prekidač, slobodan prostor i vidljivo stanje fotoćelija. Merenje napajanja, osigurača i ožičenja obavlja serviser.
Krak se vraća ili zaustavlja: mogući su aktivan bezbednosni ulaz, otpor mehanike, balans kraka ili signal enkodera. Ne povećavati silu naslepo; potreban je pregled mehanike i bezbednosnog sistema.
Dve rampe nisu usklađene: zabeležite komunikacioni alarm i verzije firmvera. RS485 vezu, MASTER/SLAVE podešavanje i završni test obavlja kvalifikovani instalater prema IS88 Rev28.
Provera, montaža i servis
Pošaljite oznaku rampe, fotografiju centrale, dužinu i opremu kraka i kod greške. Dracom proverava kompatibilnost, nabavku, montažu i servis Roger parking rampi u Beogradu i Srbiji. Rad u centrali i podešavanje bezbednosnih funkcija zahtevaju kvalifikovano lice i isključeno napajanje.
Tehničke specifikacije za Roger CTRL – centrala BIONIK Brushless parking rampe
| Proizvođač | Roger |
|---|---|
| Model | CTRL |
| Firmver | P4.35 |
| Mrežno napajanje | 230 V AC ±10% 50 Hz; /115: 115 V AC ±10% 60 Hz |
| Maksimalna ulazna snaga | 240 W |
| Broj motora | 1 |
| Motorno napajanje | 36 V AC |
| Tip motora | Roger Brushless sa sinusoidalnim pogonom |
| Kontrola motora | Senzorska FOC |
| Maksimalna snaga motora | 220 W |
| Spoljašnja signalna lampa | 5 W na 24 V DC |
| Osvetljenje kraka | 12 W na 24 V DC |
| Indikatorska lampa | 3 W na 24 V DC |
| Dodatna oprema | 10 W na 24 V DC |
| Radna temperatura | -20 do +55 °C |
| Dimenzije | 166 × 150 × 48 mm |
| Masa | 0,254 kg |
| Potvrđene BIONIK varijante | BI/004 BI/004HP BI/006 BI/008 i navedene /115 izvedbe |
| Opcioni relejni modul | B73/EXP; 2 NC kontakta 30 V DC 1 A otporno opterećenje |
Uputstva i dokumentacija za Roger CTRL – centrala BIONIK Brushless parking rampe
Galerija i video – Roger CTRL – centrala BIONIK Brushless parking rampe
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Roger CTRL – centrala BIONIK Brushless parking rampe
Šta je Roger CTRL?
Digitalna centrala za jedan Roger Brushless motor BIONIK parking rampe sa senzorskom FOC kontrolom.
Koje je aktuelno potvrđeno uputstvo?
IS88 Rev28 za firmver P4.35, od 21. jula 2026, sa 300 strana.
Koje rampe navodi Rev28?
BIONIK BI/004, BI/004HP, BI/006 i BI/008, uključujući njihove navedene /115 izvedbe.
Koji napon koristi centrala?
230 V AC ±10% 50 Hz; /115 verzije koriste 115 V AC ±10% 60 Hz.
Koje napajanje koristi motor?
Potvrđeno je 36 V AC.
Kolika je maksimalna snaga motora?
Najviše 220 W prema Rev28 tabeli.
Kolika je maksimalna mrežna snaga?
240 W.
Kolika je snaga osvetljenja kraka?
Do 12 W na 24 V DC.
Kolika je snaga spoljašnje signalne lampe?
Do 5 W na 24 V DC.
Kolika je snaga za dodatnu opremu?
Najviše 10 W na 24 V DC.
Koji je radni temperaturni opseg?
-20 do +55 °C.
Koje su dimenzije i masa centrale?
166 × 150 × 48 mm; 0,254 kg.
Da li CTRL i B70/1DC imaju istu namenu?
Ne. CTRL upravlja parking rampom sa 36 V AC motorom; B70/1DC upravlja kompatibilnim Brushless motorom klizne kapije.
Da li podržava MASTER/SLAVE?
Uputstvo opisuje RS485 MASTER/SLAVE konfiguraciju; tačne verzije i parametre mora potvrditi instalater.
Šta je B73/EXP?
Opcioni modul sa dva NC beznaponska kontakta 30 V DC / 1 A za otporno opterećenje.
Da li su baterije i radio-prijemnik uključeni?
Sadržaj prodajnog kompleta nije potvrđen; dodatna oprema proverava se zasebno.
Šta uraditi ako krak staje bez prepreke?
Zabeležite alarm, proverite vidljivo stanje fotoćelija i slobodan prostor; balans, mehaniku i enkodere proverava serviser.
Da li mogu samostalno menjati silu?
Ne povećavati silu naslepo. Podešavanje i ispitivanje bezbednosti radi kvalifikovani instalater.
Da li su cena i lager potvrđeni?
Nisu potvrđeni u tehničkoj dokumentaciji; Dracom proverava nabavku na zahtev.
Kako proveriti odgovarajuću CTRL centralu?
Pošaljite oznaku rampe, fotografije ploče, firmver, dužinu i opremu kraka; Dracom proverava primenu za Beograd i Srbiju.
