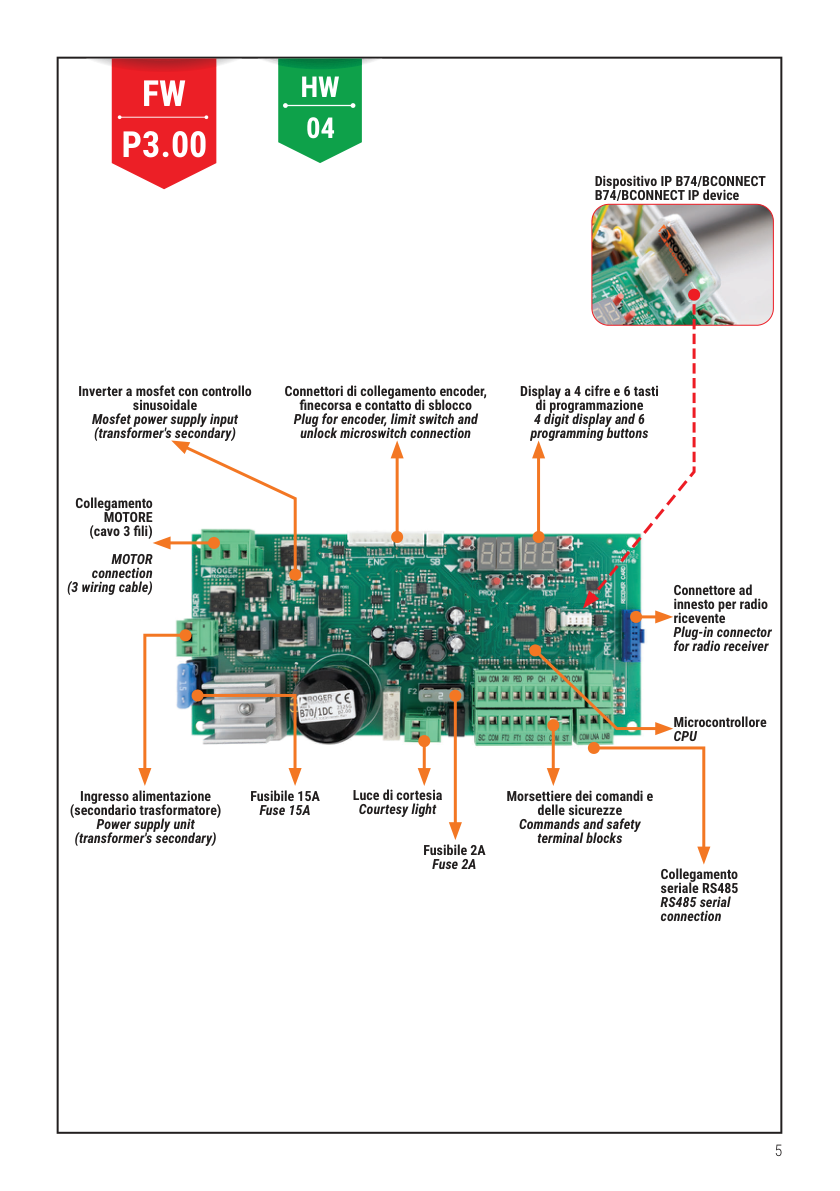

Roger B70/1DC HW04 P3.00 – upravljačka ploča i označeni priključci

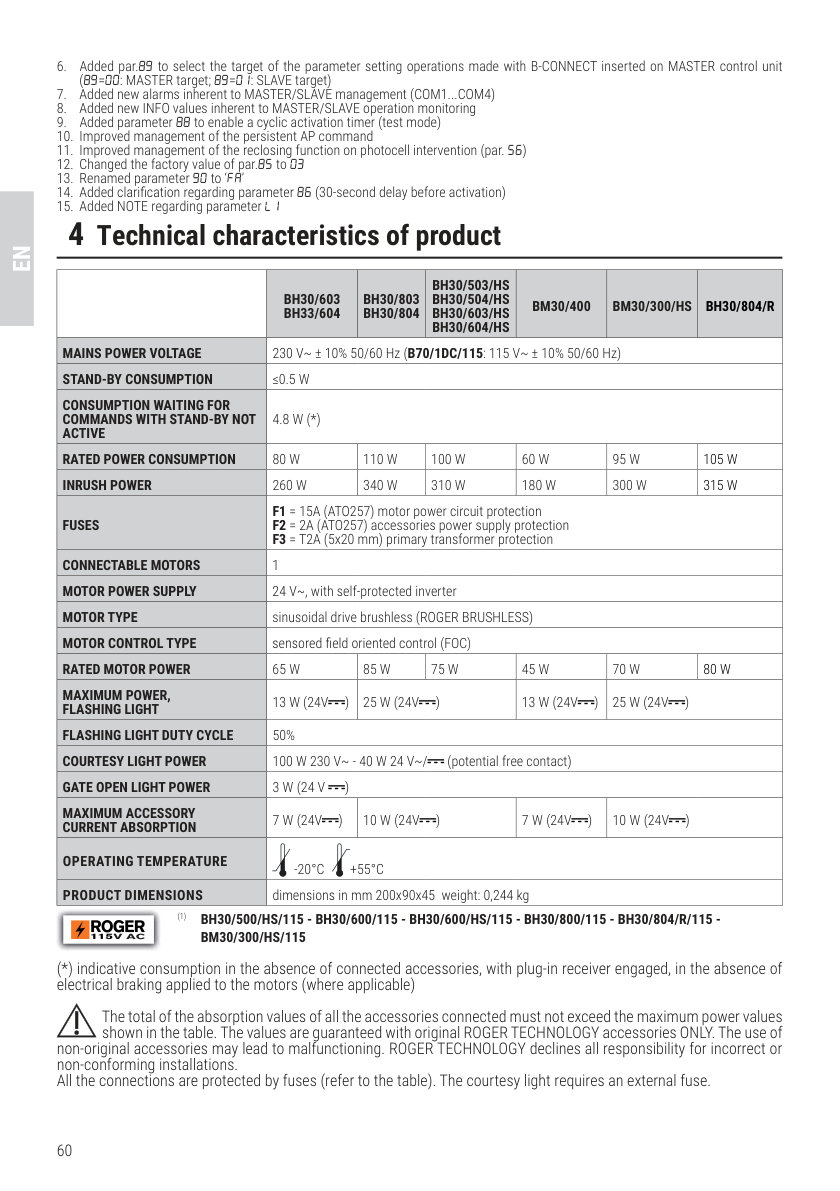

Roger B70/1DC – zvanična tehnička tabela BH30 BH33 BM30 iz Rev30

Roger B70/1DC – Brushless centrala klizne kapije

Name: Roger B70/1DC – Brushless centrala klizne kapije
Brand: Roger
SKU: B70/1DC

Cena na upit

Roger B70/1DC je digitalna centrala za jedan kompatibilan Brushless motor klizne kapije, sa senzorskom FOC kontrolom, enkoderom, 24 V AC izlazom motora i standby potrošnjom do 0,5 W. Pre izbora obavezno proverite tačnu BH30/BH33/BM30 varijantu, firmver i mrežni napon.

Roger B70/1DC – Brushless centrala klizne kapije – opis proizvoda

Roger B70/1DC centrala za Brushless motor klizne kapije

Roger B70/1DC je digitalna upravljačka centrala za jedan kompatibilan Roger Brushless motor klizne kapije. Aktuelno zvanično uputstvo IS117 Rev30 za firmver P3.00 i hardver HW04 potvrđuje senzorsku FOC kontrolu, napajanje motora od 24 V AC preko samozaštićenog invertera i upravljanje položajem preko enkodera.

Za razliku od H70/105AC centrale za klasičan jednofazni asinhroni motor od 230 V AC, B70/1DC je namenjena tačno navedenim Brushless porodicama BH30, BH33 i BM30. Zbog toga izbor nije stvar samo snage: oznaka motora, verzija centrale, firmver, napon mreže i bezbednosna oprema moraju biti međusobno usklađeni.

Šta dobijate sa B70/1DC

senzorsku vektorsku kontrolu FOC za precizno upravljanje Roger Brushless motorom;
četvorocifreni displej i šest tastera za podešavanje i dijagnostiku;
priključke za enkoder, graničnike hoda i kontakt ručnog otključavanja;
utični priključak za kompatibilan radio-prijemnik i RS485 serijsku vezu;
standby potrošnju do 0,5 W u uslovima koje navodi proizvođač;
mogućnost MASTER/SLAVE rada od firmvera P3.00 uz zasebno uputstvo IS305 Rev00.

Potvrđena kompatibilnost

Rev30 tehnička tabela navodi porodice BH30/603, BH33/604, BH30/803, BH30/804, BH30/503/HS, BH30/504/HS, BH30/603/HS, BH30/604/HS, BM30/400, BM30/300/HS i BH30/804/R, uz odgovarajuće /115 varijante gde su navedene. To ne znači da su svi motori međusobno zamenljivi: nazivna i vršna snaga, dozvoljeno trepćuće svetlo i raspoloživa snaga dodatne opreme zavise od konkretne varijante motora.

Ključni tehnički podaci

Mrežno napajanje	230 V AC ±10%, 50/60 Hz; B70/1DC/115: 115 V AC ±10%, 50/60 Hz
Napajanje motora	24 V AC preko samozaštićenog invertera
Tip upravljanja	Senzorska FOC kontrola sinusoidalnog Roger Brushless motora
Standby potrošnja	≤0,5 W
Potrošnja bez aktivnog standby režima	4,8 W pri čekanju komande, bez priključene dodatne opreme, prema napomeni proizvođača
Radna temperatura	-20 do +55 °C
Dimenzije i masa	200 × 90 × 45 mm; 0,244 kg

Važno pre izbora i montaže

B70/1DC nije univerzalna centrala za svaki 24-voltni motor. Pre kupovine proveravaju se puna oznaka motora, mrežni napon, verzija hardvera i firmvera, tip enkodera, bezbednosni uređaji i potrebni izlazi. Maksimalne vrednosti izlaza moraju se uzeti iz kolone koja pripada konkretnom motoru, a zbir potrošnje dodatne opreme ne sme preći potvrđenu granicu.

Montažu, ožičenje, podešavanje sile i brzine, ispitivanje fotoćelija i merenje udarnih sila mora da izvrši kvalifikovano lice. Dracom vrši proveru kompatibilnosti, montažu i servis automatike za kapije u Beogradu i Srbiji — pošaljite fotografiju postojeće centrale, oznaku motora i opis problema.

Tehničke specifikacije za Roger B70/1DC – Brushless centrala klizne kapije

Mrežno napajanje	230 V AC ±10%, 50/60 Hz; /115 verzija 115 V AC ±10%, 50/60 Hz
Potrošnja u stanju pripravnosti	≤0,5 W
Potrošnja pri čekanju komande bez aktivnog standby režima	4,8 W
Broj motora	1
Napajanje motora	24 V AC preko samozaštićenog invertera
Tip motora	Sinusoidalni Roger Brushless
Kontrola motora	Senzorska vektorska kontrola FOC
Nazivna snaga motora po varijanti	45–85 W
Nazivna potrošnja sistema po varijanti	60–110 W
Vršna ulazna snaga po varijanti	180–340 W
Osigurač motora F1	15 A ATO257
Osigurač dodatne opreme F2	2 A ATO257
Osigurač primara transformatora F3	T2 A, 5 × 20 mm
Maksimalna snaga trepćućeg svetla	13 ili 25 W na 24 V DC, zavisno od motora
Radni ciklus trepćućeg svetla	50 %
Izlaz rasvete dvorišta	100 W na 230 V AC ili 40 W na 24 V AC/DC, beznaponski kontakt
Indikator otvorene kapije	3 W na 24 V DC
Maksimalna snaga dodatne opreme	7 ili 10 W na 24 V DC, zavisno od motora
Radna temperatura	-20 do +55 °C
Dimenzije i masa	200 × 90 × 45 mm; 0,244 kg
Proizvođač	Roger

Uputstva i dokumentacija za Roger B70/1DC – Brushless centrala klizne kapije

Roger B70/1DC IS117 Rev30 P3.00 – originalno uputstvo

Galerija i video – Roger B70/1DC – Brushless centrala klizne kapije

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za Roger B70/1DC – Brushless centrala klizne kapije

Šta je Roger B70/1DC?

B70/1DC je digitalna upravljačka centrala za jedan kompatibilan Roger Brushless motor klizne kapije, sa senzorskom FOC kontrolom i enkoderom.

Koje je najnovije potvrđeno uputstvo za B70/1DC?

Zvanična Roger stranica 12. oktobra 2026. navodi IS117 Rev30, firmver P3.00, ažurirano 4. septembra 2026.

Da li je B70/1DC univerzalna centrala za svaki 24 V motor?

Ne. Uputstvo je vezuje za tačno navedene BH30, BH33 i BM30 varijante; oznaka motora i verzija centrale moraju se proveriti pre povezivanja.

Koji napon koristi B70/1DC?

Standardna verzija koristi 230 V AC ±10% 50/60 Hz, a B70/1DC/115 koristi 115 V AC ±10% 50/60 Hz.

Koje je napajanje motora?

Centrala napaja kompatibilan motor sa 24 V AC preko samozaštićenog invertera.

Šta znači FOC upravljanje?

FOC je senzorska vektorska kontrola motora koja koristi povratnu informaciju enkodera za precizno upravljanje obrtanjem, brzinom i položajem.

Kolika je standby potrošnja?

Aktuelno uputstvo Rev30 navodi najviše 0,5 W u standby režimu, pod uslovima navedenim u tehničkoj tabeli.

Kolika je potrošnja kada standby nije aktivan?

Uputstvo navodi 4,8 W pri čekanju komande bez aktivnog standby režima, bez priključene dodatne opreme i električnog kočenja.

Koja je razlika između B70/1DC i H70/105AC?

B70/1DC upravlja Roger Brushless motorom preko invertera i enkodera, dok H70/105AC upravlja jednofaznim asinhronim motorom od 230 V AC; nisu direktne zamene.

Da li B70/1DC podržava dve kapije u MASTER/SLAVE režimu?

Zvanično dopunsko uputstvo IS305 Rev00 potvrđuje MASTER/SLAVE funkciju za B70/1DC od firmvera P3.00, uz tačno propisanu konfiguraciju.

Koje su dimenzije centrale?

Aktuelna tehnička tabela navodi 200 × 90 × 45 mm i masu 0,244 kg.

Koji je radni temperaturni opseg?

Potvrđen je rad od -20 do +55 °C.

Kolika je dozvoljena snaga trepćućeg svetla?

Zavisi od konkretne varijante motora i iznosi 13 ili 25 W na 24 V DC; mora se čitati odgovarajuća kolona u Rev30 tabeli.

Može li se priključiti rasveta dvorišta?

Da. Potvrđen je beznaponski kontakt do 100 W na 230 V AC ili 40 W na 24 V AC/DC, uz odgovarajuću spoljnu zaštitu.

Da li je radio-prijemnik deo B70/1DC?

Uputstvo potvrđuje utični konektor za radio-prijemnik, ali sadržaj prodajnog kompleta nije potvrđen; prijemnik se ne sme pretpostaviti kao uključen.

Da li centrala može raditi pri nestanku struje?

Uputstvo opisuje opcioni punjač B71/BC za BH30 seriju; tačan motor, baterije i sadržaj kompleta moraju se proveriti pre ponude.

Šta prvo proveriti ako centrala prijavi enkoder?

Bez otvaranja pod naponom proverite oznaku greške i vidljivo stanje kabla; ožičenje i merenja mora da uradi serviser jer je u uređaju prisutan mrežni napon.

Da li Dracom ima cenu i stanje lagera za B70/1DC?

Cena, lager i sadržaj kompleta nisu potvrđeni u aktuelnim izvorima; Dracom ih proverava na zahtev.

Da li je Dracom ovlašćeni distributer Roger proizvoda?

Status ovlašćenog distributera nije potvrđen i ne navodi se kao činjenica; Dracom može da proveri nabavku, kompatibilnost, montažu i servis.

Kako da proverim da li mi B70/1DC odgovara?

Pošaljite punu oznaku motora i centrale, fotografiju ploče i priključaka, mrežni napon i opis kapije; Dracom proverava primenu za Beograd i Srbiju.
