Roger UT-4DR – Ethernet RS485 interfejs za RACS 4
Cena na upit
Roger UT-4DR je Ethernet–RS485 interfejs za RACS 4 kontrolu pristupa, sa 4 univerzalne I/O linije, napajanjem 12 V DC i DIN 35 mm montažom. Za PR Master 4.4.6 ili noviji.
Roger UT-4DR – Ethernet RS485 interfejs za RACS 4 – opis proizvoda
Roger UT-4DR Ethernet–RS485 interfejs za RACS 4 kontrolu pristupa
Roger UT-4DR povezuje PR kontrolere sistema RACS 4 sa računarom preko Ethernet mreže i RS485 sabirnice. Namenjen je instalacijama u kojima je potrebno mrežno upravljanje kontrolom pristupa, uz četiri univerzalne ulazno-izlazne linije i montažu na standardnu DIN šinu 35 mm.
UT-4DR je komunikacioni interfejs, a ne samostalan kontroler vrata. Za RACS 4 zahteva PR Master 4.4.6 ili noviji. Ne radi kao virtuelni serijski port i preko njega se ne nadograđuje firmver PR kontrolera na RS485 sabirnici. Ove razlike su važne pri izboru zamenskog uređaja ili planiranju sistema.

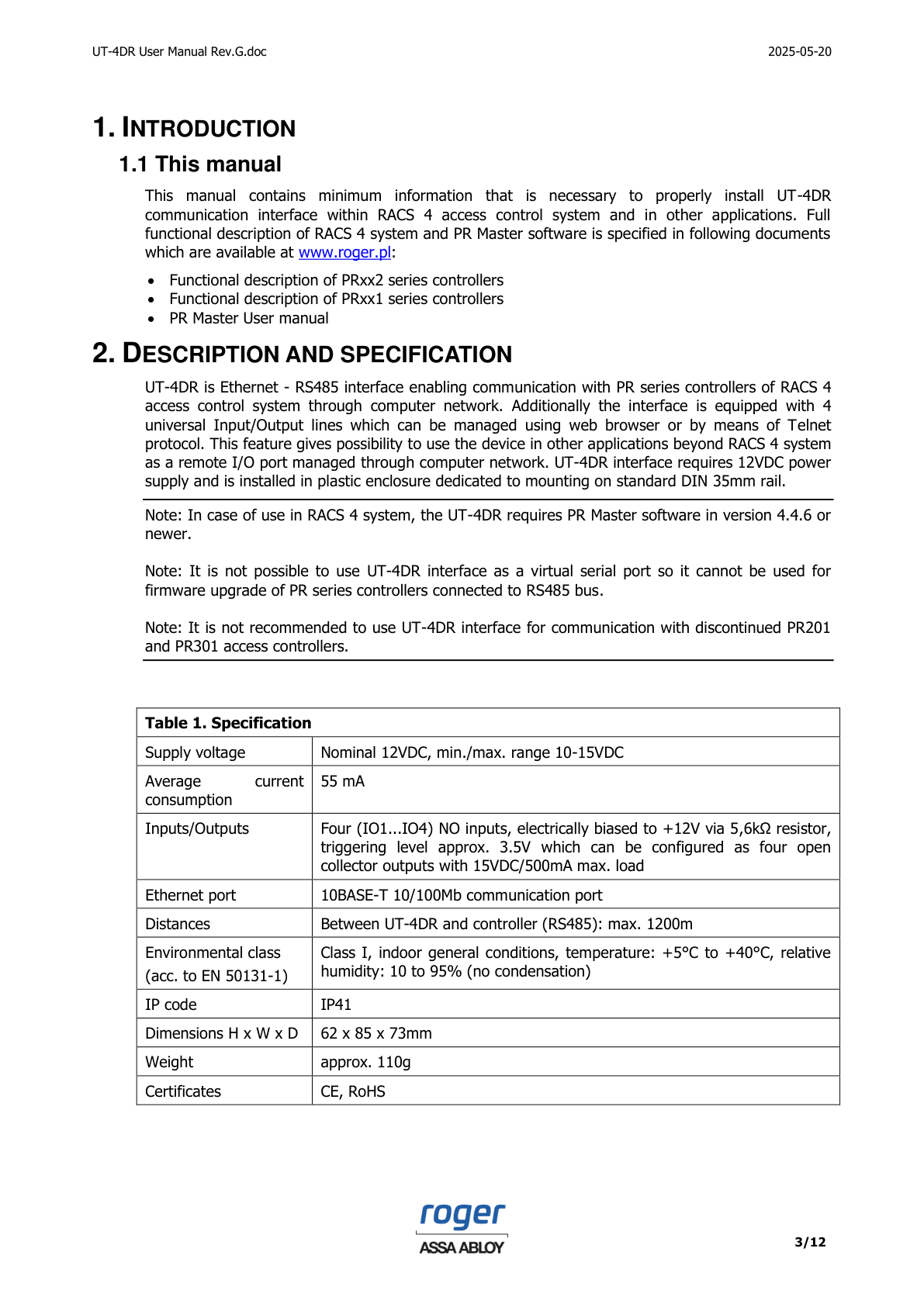

Potvrđeni tehnički podaci
| Napajanje | 12 V DC nominalno; dozvoljeno 10–15 V DC |
|---|---|
| Prosečna struja | 55 mA |
| Komunikacija | Ethernet 10BASE-T i RS485 |
| I/O linije | 4 univerzalne linije; open-collector izlaz najviše 15 V DC / 500 mA |
| RS485 udaljenost | Najviše 1200 m između interfejsa i kontrolera |
| Uslovi rada | Unutrašnja sredina, +5 do +40 °C; relativna vlažnost 10–95% bez kondenzacije |
| Zaštita | IP41 |
| Dimenzije i masa | 62 × 85 × 73 mm (V × Š × D); približno 110 g |
Izbor mreže i kompatibilnost
Roger garantuje rad u namenskoj LAN mreži. Dokument opisuje primenu i u zajedničkoj LAN/WAN mreži, ali proizvođač ne garantuje rad u svim nepredvidivim mrežnim uslovima. Za RS485 preporučuje U/UTP kategorije 5; tačna trasa, GND veza, topologija i uslovi smetnji proveravaju se prema konkretnom sistemu.
Uputstvo ne preporučuje UT-4DR za PR201 i PR301. Napajanje i dodatno kućište biraju se zasebno; uređaj, kontroler vrata i mrežna infrastruktura imaju različite uloge.
Problemi i rešenja
Nema komunikacije: proverite vidljivo stanje LAN kabla, mrežnog porta i indikatora. Serviser proverava adresiranje, konfiguraciju, napajanje i RS485 sabirnicu. Ne vraćati uređaj na fabrička podešavanja bez sačuvane konfiguracije.
PR Master ne vidi uređaj: proverite verziju softvera i postojeću mrežnu konfiguraciju; RACS 4 zahteva najmanje PR Master 4.4.6. Promene mrežnih i bezbednosnih podešavanja rade se uz odobrenje odgovornog lica.
Provera i podrška
Pošaljite model PR kontrolera, verziju PR Master softvera i opis mreže. Dracom proverava izbor, povezivanje, montažu i servis Roger kontrole pristupa u Beogradu i Srbiji. Cenu, dostupnost i sadržaj kompleta proveravamo za konkretnu nabavku.
Tehničke specifikacije za Roger UT-4DR – Ethernet RS485 interfejs za RACS 4
| Proizvođač | Roger |
|---|---|
| Model | UT-4DR |
| Namena | Ethernet–RS485 interfejs za RACS 4 |
| Nominalno napajanje | 12 V DC |
| Dozvoljeni napon | 10–15 V DC |
| Prosečna struja | 55 mA |
| Ethernet | 10BASE-T |
| RS485 udaljenost | najviše 1200 m |
| Broj I/O linija | 4 |
| Tip ulaza | NO |
| Tip izlaza | Open collector |
| Maksimalno izlazno opterećenje | 15 V DC / 500 mA |
| Montaža | DIN šina 35 mm |
| Zaštita | IP41 |
| Radna temperatura | +5 do +40 °C |
| Relativna vlažnost | 10–95% bez kondenzacije |
| Dimenzije V × Š × D | 62 × 85 × 73 mm |
| Masa | približno 110 g |
| Softver | PR Master 4.4.6 ili noviji |
Uputstva i dokumentacija za Roger UT-4DR – Ethernet RS485 interfejs za RACS 4
Galerija i video – Roger UT-4DR – Ethernet RS485 interfejs za RACS 4
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Roger UT-4DR – Ethernet RS485 interfejs za RACS 4
Šta je Roger UT-4DR?
Ethernet–RS485 komunikacioni interfejs koji povezuje PR kontrolere sistema RACS 4 sa računarom preko mreže.
Da li je UT-4DR samostalan kontroler vrata?
Ne. Njegova uloga je komunikacija; funkcije vrata izvršava odgovarajući PR kontroler.
Koje napajanje koristi?
Nominalno 12 V DC, uz dozvoljeni opseg 10–15 V DC.
Kolika je prosečna struja?
55 mA prema zvaničnom uputstvu.
Koliko I/O linija ima?
Četiri univerzalne linije IO1–IO4.
Koliko opterećenje dozvoljava open-collector izlaz?
Najviše 15 V DC / 500 mA.
Koji Ethernet koristi?
Uputstvo navodi Ethernet 10BASE-T port.
Kolika je maksimalna RS485 udaljenost?
Najviše 1200 m između interfejsa i kontrolera, uz odgovarajuću instalaciju.
Kako se montira?
U plastičnom kućištu na standardnu DIN šinu 35 mm.
Koja je potrebna verzija PR Master softvera?
4.4.6 ili novija za primenu u RACS 4.
Da li radi kao virtuelni serijski port?
Ne. Uputstvo izričito navodi da ova funkcija nije dostupna.
Da li se preko UT-4DR nadograđuje firmver PR kontrolera?
Ne; pošto nije virtuelni serijski port, ne koristi se za nadogradnju PR kontrolera na RS485 sabirnici.
Da li se preporučuje za PR201 i PR301?
Zvanično uputstvo ne preporučuje takvu primenu.
Koji je stepen zaštite?
IP41.
Koji je temperaturni opseg?
+5 do +40 °C, u unutrašnjoj sredini.
Koje su dimenzije i masa?
62 × 85 × 73 mm (visina × širina × dubina), približno 110 g.
Da li su mogući vlažni uslovi?
Potvrđena je relativna vlažnost 10–95% bez kondenzacije.
Da li proizvođač garantuje rad u svakoj WAN mreži?
Ne. Garantuje namensku LAN primenu, a zajednička LAN/WAN mreža zavisi od konkretnih uslova.
Da li su napajanje i dodatno kućište uključeni?
Sadržaj kompleta nije potvrđen; dodatna oprema se proverava za nabavku.
Kako Dracom proverava izbor UT-4DR?
Pošaljite modele kontrolera, PR Master verziju i opis mreže; Dracom proverava primenu, montažu i servis u Beogradu i Srbiji.
