CAME DXR20CAP 806TF-0030 – podesive fotoćelije 20 m
CAME DXR20CAP (806TF-0030) je par sinhronizovanih podesivih infracrvenih fotoćelija za spoljašnju montažu, dometa 20 m, napajanja 12–24 V AC/DC i zaštite IP54.
CAME DXR20CAP 806TF-0030 – podesive fotoćelije 20 m – opis proizvoda
CAME DXR20CAP podesive fotoćelije dometa 20 m
CAME DXR20CAP, kataloška šifra 806TF-0030, predstavlja par sinhronizovanih infracrvenih fotoćelija za spoljašnju nadgradnu montažu. Podesivi nosači olakšavaju precizno poravnanje predajne i prijemne jedinice, uz deklarisani domet do 20 m.
Potvrđene karakteristike
- par predajne i prijemne fotoćelije sa sinhronizovanim infracrvenim snopom;
- napajanje 12–24 V AC/DC;
- deklarisani domet 20 m;
- podešavanje snopa do 180° horizontalno i 10° vertikalno;
- mogućnost povezivanja do osam sinhronizovanih parova;
- podrazumevani NC izlazni kontakt;
- relejni kontakt 0,5 A pri 24 V;
- zaštita IP54 i radna temperatura od -20 do +55 °C;
- ABS kućište dimenzija 46 × 108 × 37 mm.
Primena i poravnanje
DXR20CAP se koristi za detekciju prekida infracrvenog snopa u sistemima automatizacije kapija i drugih kompatibilnih upravljačkih sistema. Signalna LED na prijemniku pomaže procenu poravnanja. Domet od 20 m je proizvođačka vrednost; stvarni rezultat zavisi od položaja, prepreka, instalacije i uslova okruženja.
Ugradnja i bezbednost
Fotoćelija je komponenta sistema bezbednosti i upravljanja, ali sama ne zamenjuje sve obavezne mere zaštite. Montažu, ožičenje, adresiranje i proveru rada treba da izvede kvalifikovana osoba uz isključeno napajanje i prema uputstvu povezane CAME centrale.
Provera i podrška
Pošaljite oznaku centrale ili automatike, razmak i fotografije mesta ugradnje. Dracom proverava način povezivanja, potreban broj parova, montažu i servis u Beogradu i Srbiji.
Tehničke specifikacije za CAME DXR20CAP 806TF-0030 – podesive fotoćelije 20 m
| Model | DXR20CAP |
|---|---|
| SKU | 806TF-0030 |
| Proizvođač | CAME |
| Serija | DXR |
| Tip | Par sinhronizovanih infracrvenih fotoćelija |
| Sadržaj para | Predajna i prijemna fotoćelija |
| Montaža | Spoljašnja, nadgradna |
| Napajanje | 12–24 V AC/DC, 50/60 Hz |
| Domet | 20 m |
| Podešavanje snopa | Do 180° horizontalno i 10° vertikalno |
| Maksimalan broj parova | 8 |
| Podrazumevani izlaz | NC kontakt |
| Relejni kontakt | 0,5 A pri 24 V |
| Stepen zaštite | IP54 |
| Radna temperatura | -20 do +55 °C |
| Temperatura skladištenja | -25 do +70 °C |
| Razred izolacije | III |
| Materijal | ABS |
| Dimenzije | 46 × 108 × 37 mm |
| Prosečni vek | 100.000 ciklusa, indikativno |
Uputstva i dokumentacija za CAME DXR20CAP 806TF-0030 – podesive fotoćelije 20 m
Galerija i video – CAME DXR20CAP 806TF-0030 – podesive fotoćelije 20 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME DXR20CAP 806TF-0030 – podesive fotoćelije 20 m
Šta je CAME DXR20CAP?
CAME DXR20CAP je par sinhronizovanih podesivih infracrvenih fotoćelija za spoljašnju nadgradnu montažu.
Koja je tačna kataloška šifra?
Tačna CAME šifra modela DXR20CAP je 806TF-0030.
Šta se dobija u potvrđenom paru?
Tačan model je opisan kao par koji čine predajna i prijemna fotoćelija.
Koliki je deklarisani domet?
CAME navodi domet do 20 m; stvarni rezultat zavisi od poravnanja, prepreka i uslova instalacije.
Koje napajanje koristi?
Koristi 12–24 V AC/DC, 50/60 Hz.
Da li je namenjena spoljašnjoj montaži?
Da. Proizvođač je navodi za spoljašnju nadgradnu montažu.
Da li se snop može usmeravati?
Da. Nosač omogućava podešavanje do 180° horizontalno i 10° vertikalno.
Koliko parova može da se sinhronizuje?
Tačno uputstvo navodi najviše osam parova uz pravilno adresiranje i povezivanje.
Kada se koristi SY priključak?
Uputstvo navodi SY priključak kada se povezuju tri ili više sinhronizovanih parova.
Koji je podrazumevani izlazni kontakt?
Podrazumevani izlazni kontakt na prijemniku je NC.
Koliko je opterećenje relejnog kontakta?
Zvanična stranica navodi 0,5 A pri 24 V.
Koji je stepen zaštite?
Potvrđen je stepen zaštite IP54.
Koji je radni temperaturni opseg?
Potvrđen je opseg od -20 do +55 °C.
Koja je temperatura skladištenja?
Uputstvo navodi od -25 do +70 °C.
Od kog materijala je kućište?
Zvanična stranica navodi ABS kućište.
Koje su dimenzije?
Zvanična stranica i dimenziona slika navode 46 × 108 × 37 mm.
Da li LED pomaže pri poravnanju?
Da. LED na prijemniku signalizira kvalitet poravnanja predajne i prijemne jedinice.
Da li fotoćelije same garantuju bezbednost kapije?
Ne. One su deo bezbednosnog sistema i ne zamenjuju pravilnu procenu rizika, druge zaštitne uređaje i završnu proveru instalacije.
Ko treba da ih ugradi?
Montažu, ožičenje, adresiranje i proveru treba da izvede kvalifikovana osoba uz isključeno napajanje.
Kako proveriti odgovarajuću primenu pre kupovine?
Pošaljite model centrale ili automatike, razmak i fotografije mesta ugradnje; Dracom proverava povezivanje i potreban broj parova.
Повезани производи
-
Cardin CDR892C3-2 dvostruka IR fotoćelija za vrata
13.600,00рсд sa PDV-omKupovinaCardin CDR892C3-2 dvostruka modulirana IR fotoćelija sa kontrolnom jedinicom za automatska i senzorska vrata. Domet do 15 m unutra i 10 m napolju, 12–24 V AC/DC, NC ili 8,2 kΩ izlaz.
-
-
BFT AKTA A30 – podesive žične fotoćelije dometa 30 m
KupovinaBFT AKTA A30 je par žičnih fotoćelija dometa do 30 m, sa podešavanjem 180° horizontalno i 20° vertikalno. Napajanje je 24 V AC/DC, zaštita IP45, a radni opseg od -20 °C do +55 °C. Montažu i proveru sigurnosne reakcije treba da obavi stručno lice.
-

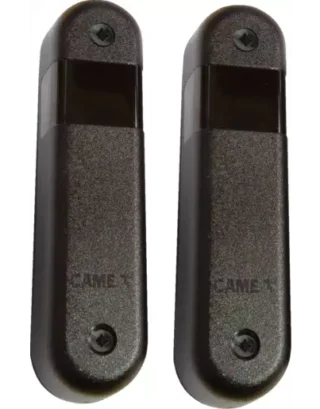

CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m
