Samopopravljajuća brza industrijska vrata: udar, zastoj i izbor

Samopopravljajuća brza vrata mogu sama da vrate fleksibilnu zavesu u bočne vođice posle manjeg slučajnog udara. To smanjuje zastoj kada kolica ili vozilo izbace zavesu bez ozbiljnog oštećenja. Naziv ipak ne znači da su vrata neuništiva, da je svaki sledeći ciklus bezbedan ili da servis više nije potreban. Posle jakog udara, vidljivog oštećenja, čudnog zvuka ili neuspešnog povratka zona se obezbeđuje, vrata se zaustavljaju i poziva se stručno lice.

Kako radi samopopravljajući zipper sistem

Bočne ivice fleksibilne zavese imaju profil koji se kreće kroz vođice. Pri manjem bočnom udaru profil može da izađe iz vođice umesto da se zavesa odmah pocepa ili da se kruta letva trajno deformiše. Kada se vrata zatim podignu, oblikovani ulaz ponovo uvodi profil u vođicu.

Samopovratak zavese obično se odvija tokom sledećeg ciklusa podizanja. Tačan mehanizam, dozvoljeni uslovi i način ručnog vraćanja zavise od modela. Ne treba ručno gurati zavesu u pokretu niti pokušavati intervenciju bez obezbeđene zone i uputstva proizvođača.

Za opšti izbor dimenzija, vetra i zaštite prvo pročitajte vodič o brzim industrijskim rol vratima.

Šta samopopravljajuća vrata ne mogu da obećaju

Najvažnija granica je jačina i smer udara. Manusa u tehničkom FAQ-u za svoj standardni model izričito navodi da se automatsko vraćanje odnosi na slučajne blage udare. Kod ozbiljnog udara zavesa može potpuno da izađe iz vođica i sistema za reinserciju, pa je potrebno ručno vraćanje.

Zato „samopopravljajuća“ ne znači:

• da svaki sudar prolazi bez oštećenja;
• da vrata mogu da nastave rad bez vizuelne provere;
• da senzor prisustva ili zaštitna ivica nisu potrebni;
• da je bezbedno prolaziti dok se zavesa vraća;
• da ponavljani udari ne zahtevaju promenu organizacije toka;
• da pogon, vođice i pričvršćenja ne zahtevaju servis.

Sistem smanjuje posledice određenih lakših incidenata. Ne pretvara vrata u odbojnik za viljuškare.

Kada se sledeći ciklus sme pokušati

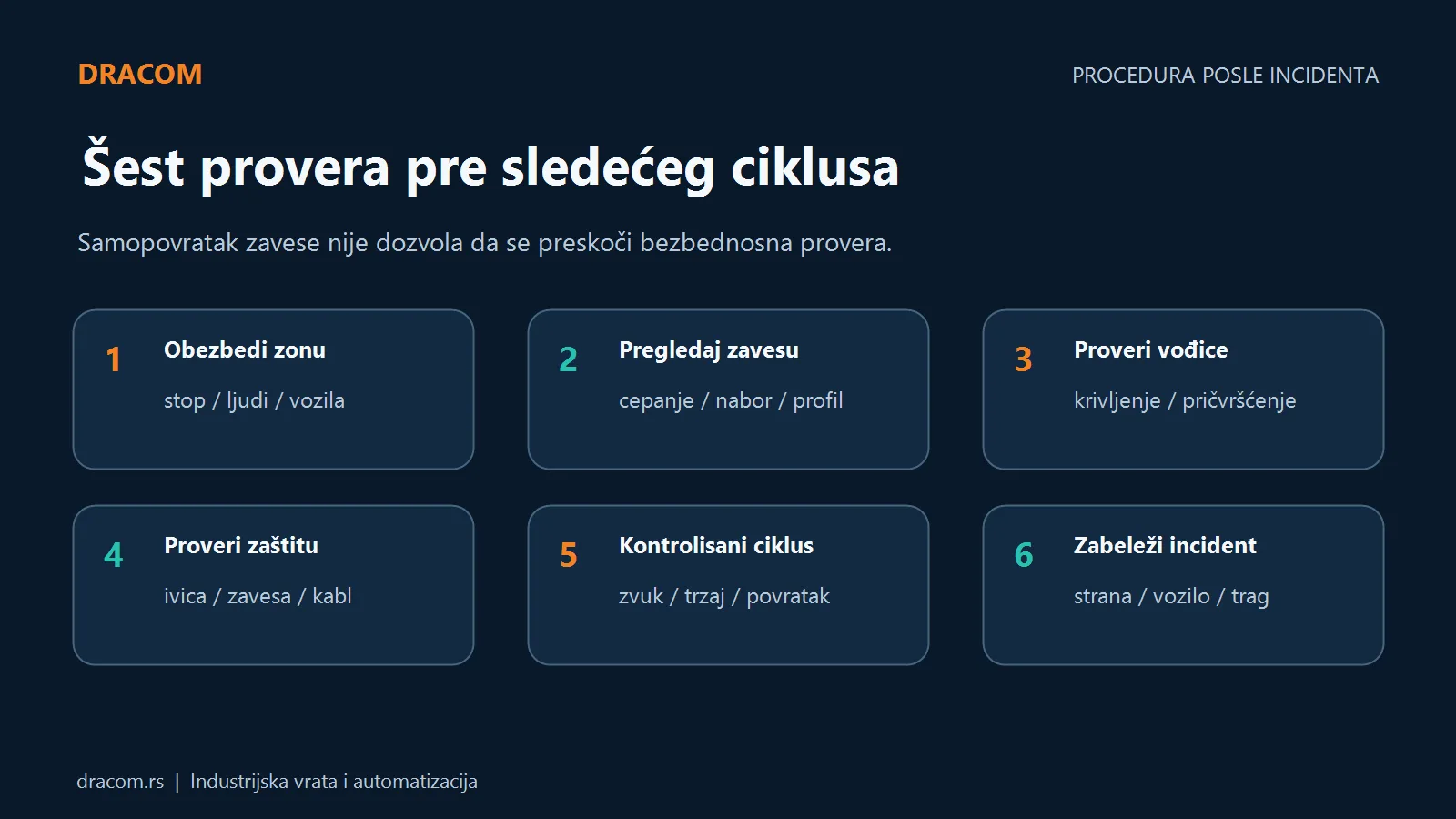

Posle manjeg kontakta, ovlašćeno osoblje prvo zaustavlja saobraćaj i vizuelno proverava zavesu, vođice, donju ivicu i okolinu. Ako nema vidljivog oštećenja, prepreke ili osobe u zoni, može se slediti propisani postupak proizvođača za povratak.

Vrata se ne puštaju u novi automatski ciklus kada postoji:

1. pocepana ili naborana zavesa;
2. iskrivljena vođica ili pomereno pričvršćenje;
3. oštećena donja ivica, senzor ili kabl;
4. predmet zaglavljen u bočnoj zoni;
5. neobičan zvuk, trzaj ili neravnomerno kretanje;
6. ponovljen neuspeh da se zavesa vrati u vođice.

U tim slučajevima vrata ostaju van rada dok kvalifikovani servis ne utvrdi stanje. Brzo vraćanje procesa nije važnije od bezbednog prolaza.

Zašto se udari ponavljaju

Ako se zavesa često izbacuje iz vođica, problem nije samo u vratima. Potrebno je analizirati tok i ponašanje korisnika. Česti uzroci su kasna aktivacija, oštro skretanje, teret koji viri izvan viljuškara, loša preglednost, suviše mali prostor za čekanje ili mešanje pešaka i vozila.

Praktična analiza obuhvata:

• tragove udara i stranu na kojoj nastaju;
• putanju i brzinu prilaza vozila;
• visinu i širinu najvećeg tereta;
• trenutak aktivacije u odnosu na prilaz;
• vidljivost kroz otvor i iz kabine;
• pešačku rutu, ograde i signalizaciju;
• vreme otvorenosti i prioritet prolaza.

Promena položaja petlje, radara ili tastera može pomoći, ali zaštitni uređaji i organizacija saobraćaja moraju se razmatrati zajedno.

Logistika, prodavnica ili parking nisu isti prolaz

U logistici su ključni viljuškari, teret i veliki broj ciklusa. U prodavnici se mešaju zaposleni, ručna kolica, palete i kupci u susednoj zoni. Na parkingu su važni vozila različite visine, smerovi ulaska i izlaska, kartice, petlje, semafori i spoljni uslovi.

Proizvođači zato nude različite samopopravljajuće modele. Na primer, Manusa za standardni industrijski model navodi standardne mere do 4.000 × 4.000 mm, klasu vetra 2 i brzinu zavisnu od dimenzija. Za svoj model za prodavnice navodi maksimalno 2.500 × 3.000 mm i posebne opcije signalizacije i aktivacije. Te vrednosti važe samo za te modele.

Izbor se ne vrši prema etiketi „samopopravljajuća“, već prema otvoru, saobraćaju, izloženosti, potrebnoj zaštiti i posledici zastoja.

Mere, vetar i slobodan prostor

Mere se čista širina i visina, bočni prostor za vođice, prostor iznad otvora i položaj motora. Proveravaju se cevi, rasveta, instalacije, nadstrešnica, pod i noseća konstrukcija.

Kod spoljne ugradnje razmatraju se vetar, kiša, temperatura, korozija i tunelski efekat između dva otvora. Klasa vetra odnosi se na zatvorena vrata u uslovima ispitivanja i ne garantuje nesmetano kretanje tokom svakog naleta. Samopopravljajući profil ne povećava automatski otpornost konstrukcije na vetar.

Opcija smanjenog nadvratnika može pomoći kada nema dovoljno prostora iznad otvora, ali utiče na raspoložive dimenzije i mora biti potvrđena za konkretan model.

Aktivacija nije zaštita od sudara

Magnetna petlja, radar, taster, daljinski upravljač ili kontrola pristupa daju zahtev za otvaranje. Oni ne dokazuju da je otvor bezbedan za prolaz. Svetlosna zavesa, fotoćelija, donja kontaktna ivica i drugi zaštitni uređaji prate prisustvo ili kontakt prema projektu.

Za viljuškar se često traži ranija aktivacija nego za pešaka. Dvovisinski taster, petlja ili radar mogu razlikovati način poziva, dok semafor daje jasan prioritet. Pešačka ruta se fizički odvaja kada je to moguće.

Kada se vrata povežu sa rampom, transportnom trakom ili drugim vratima, koriste se statusi „otvoreno“, „zatvoreno“ i „greška“. Proces ne sme da krene samo zato što je izdat zahtev za otvaranje.

Nestanak struje i ručni postupak

UPS, lanac, oslobađanje ili ručno podizanje mogu biti opcije pojedinih modela. Pre izbora se određuje da li prolaz mora ostati funkcionalan bez mrežnog napajanja, koliko ciklusa je potrebno i ko je ovlašćen za ručni rad.

Procedura mora uključiti zaustavljanje saobraćaja, obezbeđenje zone i proveru vrata pre povratka u automatiku. Osoblje ne treba da otvara upravljački orman, premošćava zaštitu ili radi pod naponom.

Ako je zastoj kritičan, planiraju se rezervna ruta, vreme odziva servisa i dostupnost potrošnih delova. Samopovratak zavese rešava samo deo mogućih kvarova.

Samopopravljajuća zavesa nije protivpožarna zavesa

Standardna fleksibilna zavesa nema automatski otpornost na požar ili dim. Manusa nudi poseban model koji kombinuje svakodnevna samopopravljajuća vrata i zasebnu EI120 protivpožarnu zavesu u zajedničkom kućištu. To su dva nezavisna sistema sa posebnom funkcijom.

Protivpožarna klasifikacija važi samo za tačno ispitanu i sertifikovanu konstrukciju, upravljanje, montažu i projektovanu primenu. Ne može se preneti na standardnu zavesu dodavanjem signala požarnog alarma.

Standardi u Srbiji

SRPS EN 13241:2017 obuhvata bezbednost i karakteristike performansi industrijskih, komercijalnih i garažnih vrata i kapija u svom području primene. Zvanični obuhvat izuzima karakteristike otpornosti na požar i kontrolu dima.

SRPS EN 12453:2025 odnosi se na bezbednost pri upotrebi vrata, kapija i barijera na motorni pogon u prostorima dostupnim ljudima kada je osnovna namena pristup robi i vozilima kojima upravljaju ili koja prate ljudi.

Standard nije automatski isto što i zakonska obaveza. Konkretna primena zavisi od propisa, objekta, projekta, procene rizika, ugovora i dokumentacije proizvoda. Ovaj tekst je informativan i nije zamena za projekat, procenu rizika, protivpožarni elaborat ili uputstvo proizvođača.

Održavanje posle incidenta

Redovan servis proverava zavesu, zipper ivice, vođice, reinsercioni deo, pričvršćenja, pogon, donju ivicu, senzore, komande i signalizaciju. Posle udara se incident beleži: datum, strana, vozilo, teret, tragovi i ponašanje pri kontrolisanom ciklusu.

Ponavljani udari na istoj tački traže korektivnu meru, ne samo ponovno vraćanje zavese. To može biti promena putanje, aktivacije, signalizacije, ograde, vremena otvorenosti ili dimenzije prolaza.

Interval održavanja određuju proizvođač, broj ciklusa, okruženje i procena rizika. Samopopravljajući sistem može smanjiti hitne intervencije, ali ne ukida preventivni servis.

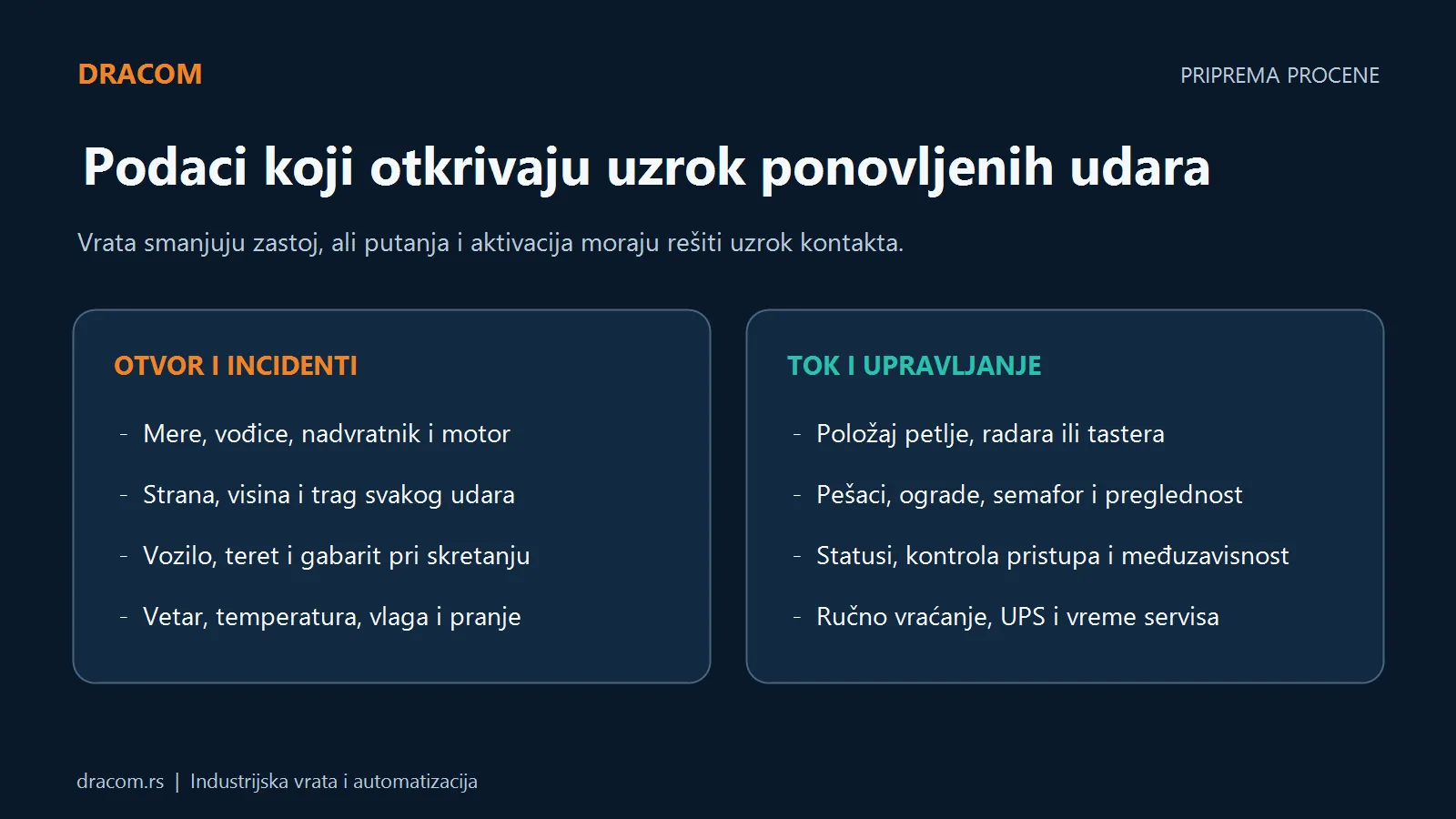

Podaci potrebni za ponudu

Pošaljite mere otvora, fotografije obe strane, bočni i gornji prostor, vrstu zida i lokaciju motora. Navedite vozila, gabarite tereta, broj ciklusa u špicu, istoriju udara, pešački tok, vetar, temperaturu, vlagu i način pranja.

Dodajte način aktivacije, potrebu za semaforom, kontrolom pristupa, rezervnim napajanjem, statusnim signalima i vezom sa drugim sistemima. Dracom može da uporedi samopopravljajuću izvedbu sa standardnim industrijskim i rolo vratima i predloži odgovarajući obim montaže i servisa.

Najčešća pitanja

Da li se zavesa uvek sama vrati posle udara?

Ne. Automatski povratak je predviđen za manje slučajne udare. Posle jakog udara zavesa može izaći iz reinsercionog sistema i zahtevati ručno vraćanje i stručan pregled.

Da li vrata mogu odmah da nastave rad?

Samo posle obezbeđenja zone i vizuelne provere prema uputstvu. Vidljivo oštećenje, neobičan zvuk, zaglavljenje ili neuspešan povratak zahtevaju zaustavljanje i servis.

Da li samopopravljajuća vrata sprečavaju sudare?

Ne. Ona mogu smanjiti posledice manjeg kontakta. Prevencija zavisi od preglednosti, putanje, senzora, aktivacije, signalizacije i razdvajanja pešaka i vozila.

Da li su pogodna za spoljnu ugradnju?

Samo ako tačan model, klasa vetra, konstrukcija i montaža odgovaraju lokaciji. Samopopravljajući zipper nije dokaz spoljne otpornosti.

Da li imaju protivpožarnu otpornost?

Standardna samopopravljajuća zavesa nema automatski požarnu klasifikaciju. EI120 funkcija pripada posebnom ispitanom sistemu sa zasebnom protivpožarnom zavesom.

Koliko često se servisiraju?

Interval zavisi od ciklusa, okruženja i uputstva proizvođača. Posle ozbiljnog ili ponavljanog udara radi se vanredna provera bez obzira na redovni plan.

Zatražite procenu mesta udara i prolaza

Pošaljite mere, fotografije, kratak video saobraćaja i opis dosadašnjih udara. Dracom će proceniti da li samopopravljajuća vrata mogu smanjiti zastoj i koje promene toka, senzora, signalizacije i servisa su potrebne.
