BAME TIGER 550-230V — motor za krilnu kapiju
BAME TIGER 550-230V je linearni motor za rezidencijalne krilne kapije do 4,5 m po krilu. Sila 350 N, hod 600 mm, IP44 i centrala ANTARES.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME TIGER 550-230V — motor za krilnu kapiju – opis proizvoda
BAME TIGER 550-230V — linearni motor za krilnu kapiju

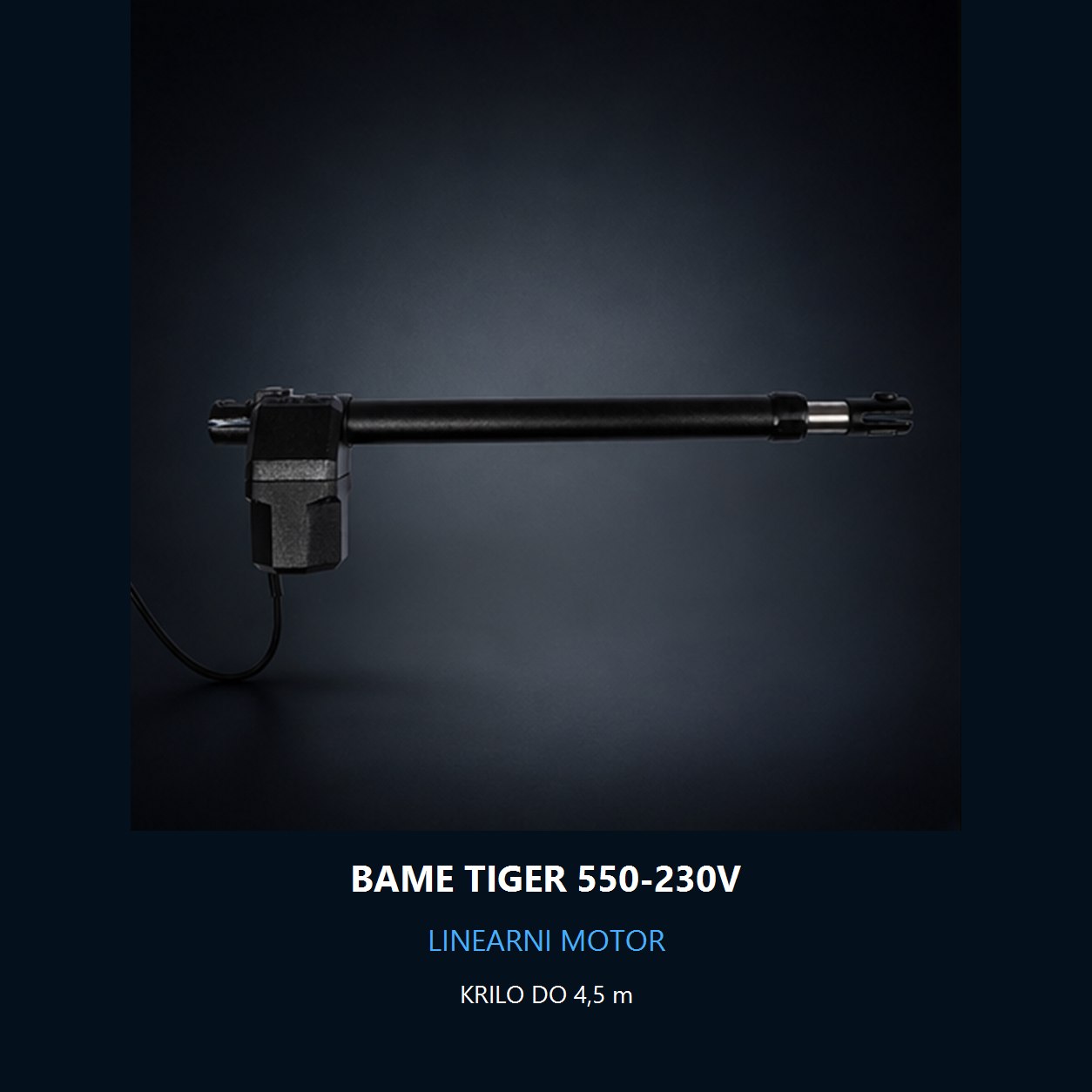

BAME TIGER 550-230V je nepovratni elektromehanički linearni motor za rezidencijalne krilne kapije sa krilima dužine do 4,5 m.
Hod 600 mm za duža krila

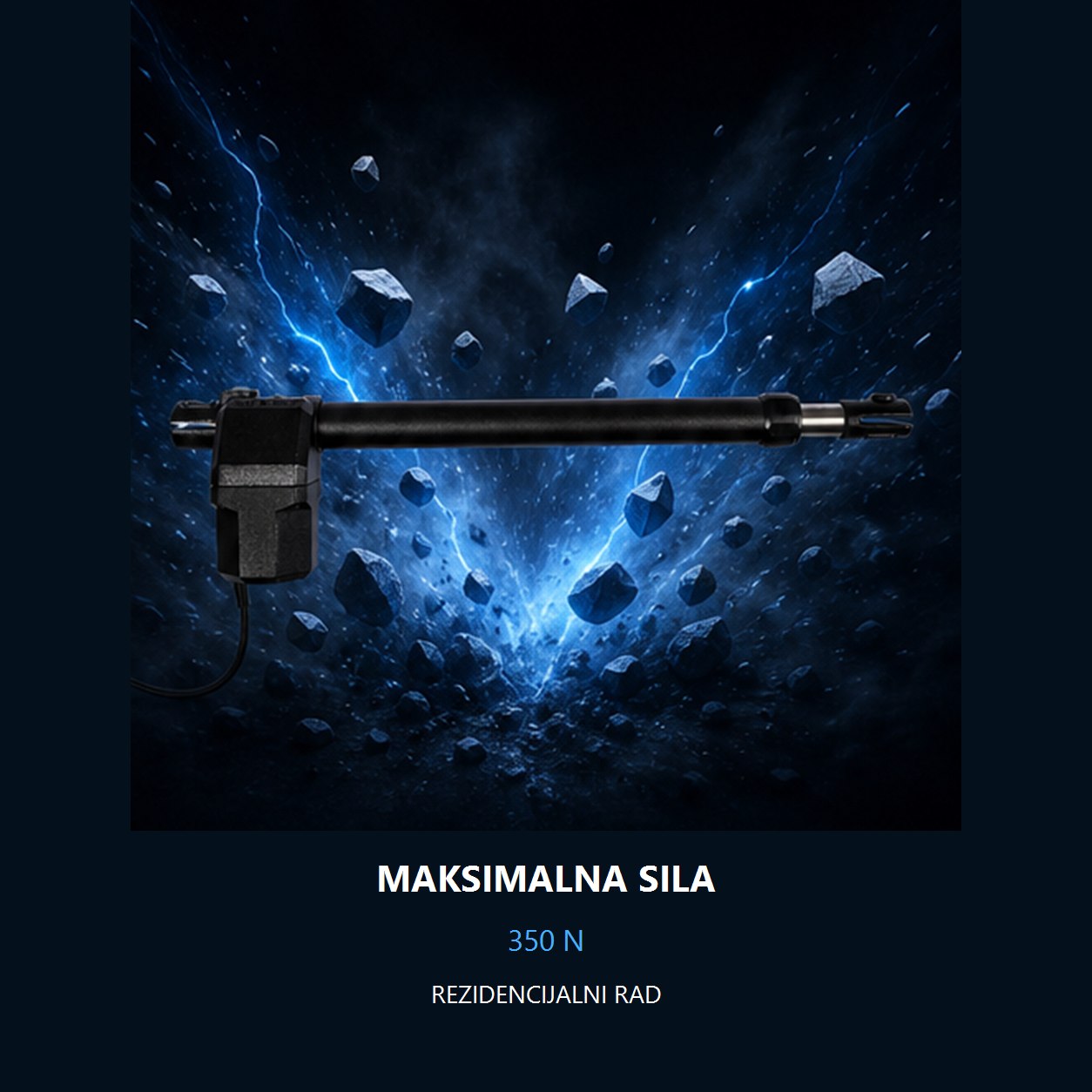

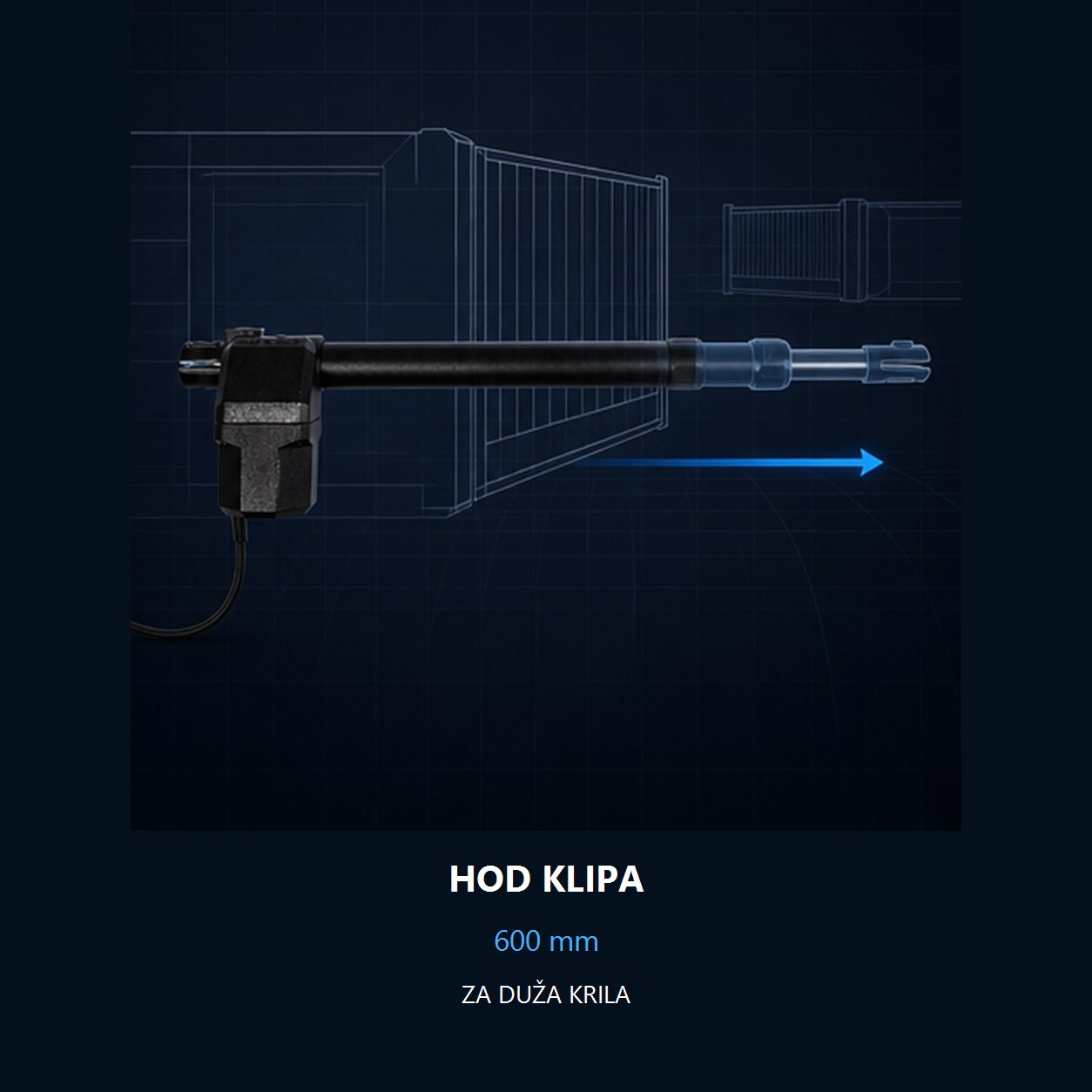

Maksimalni hod klipa od 600 mm i sila od 350 N namenjeni su većim krilima. Zvanični BAME katalog potvrđuje da su TIGER motori sa hodom od 600 mm dostupni za krila do 4,5 m.
Konstrukcija i ručna deblokada
Liveno aluminijumsko kućište zaštićeno je epoksidnim praškastim premazom. Pužni reduktor je trajno podmazan mašću, a ručna deblokada omogućava pomeranje krila kada nema napajanja.
Tehničke karakteristike

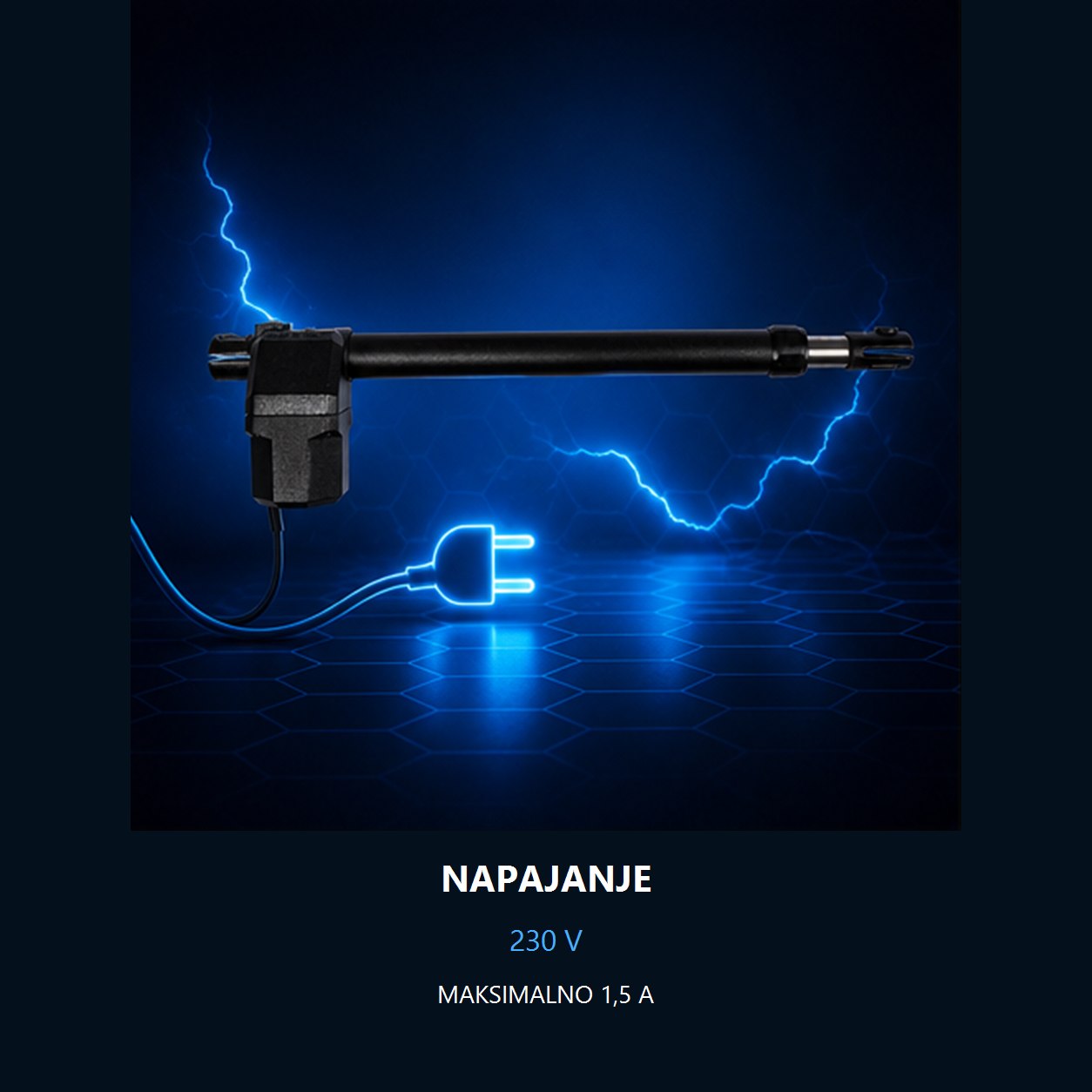

- Napajanje: 230 V
- Maksimalna struja: 1,5 A
- Maksimalna sila: 350 N
- Maksimalni hod klipa: 600 mm
- Režim rada: rezidencijalni

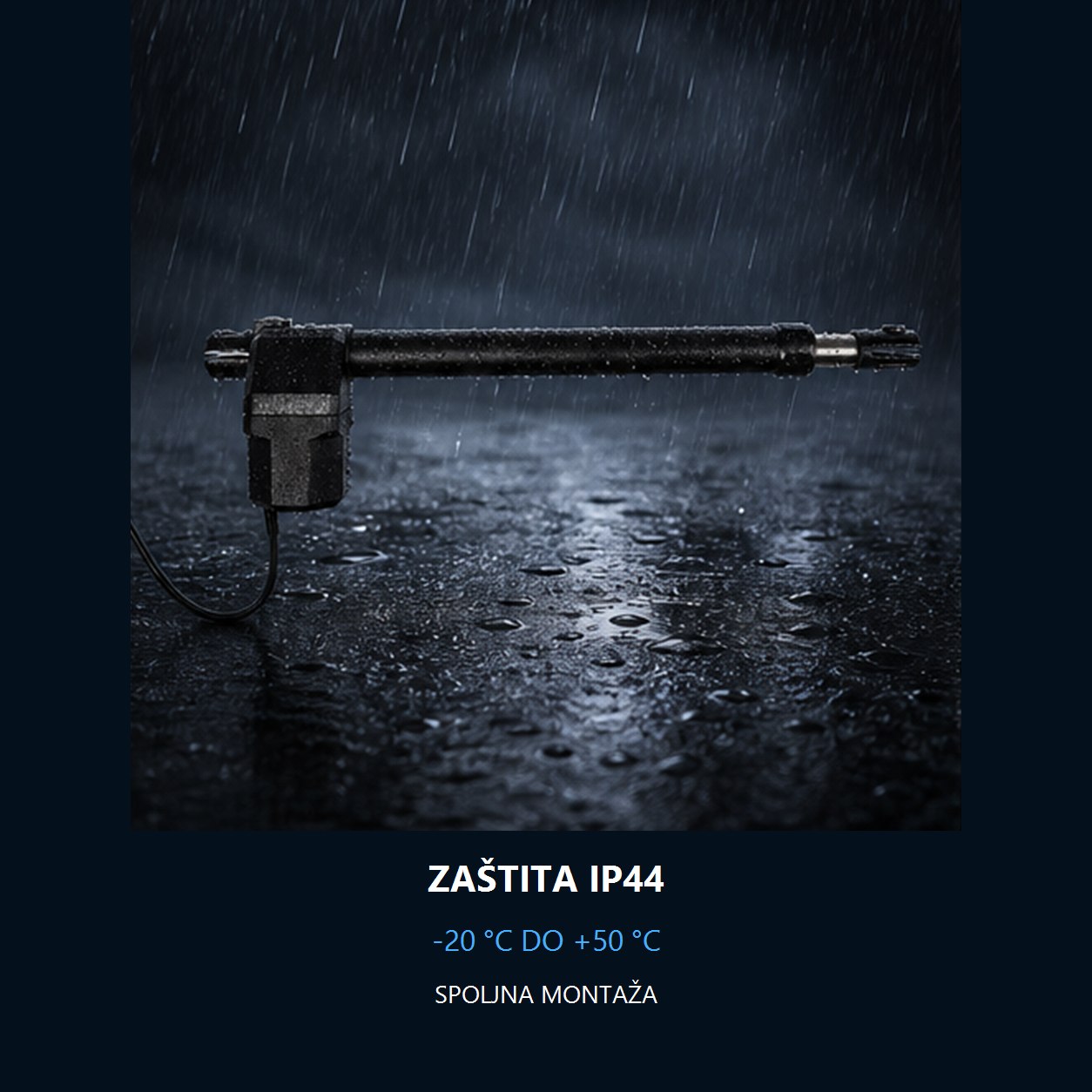

- IP zaštita: IP44
- Radna temperatura: -20 °C do +50 °C
- Podmazivanje: mast
- Maksimalna dužina krila: 4,5 m
- Težina kompleta: 16,8 kg
- Broj kompleta po paleti: 18

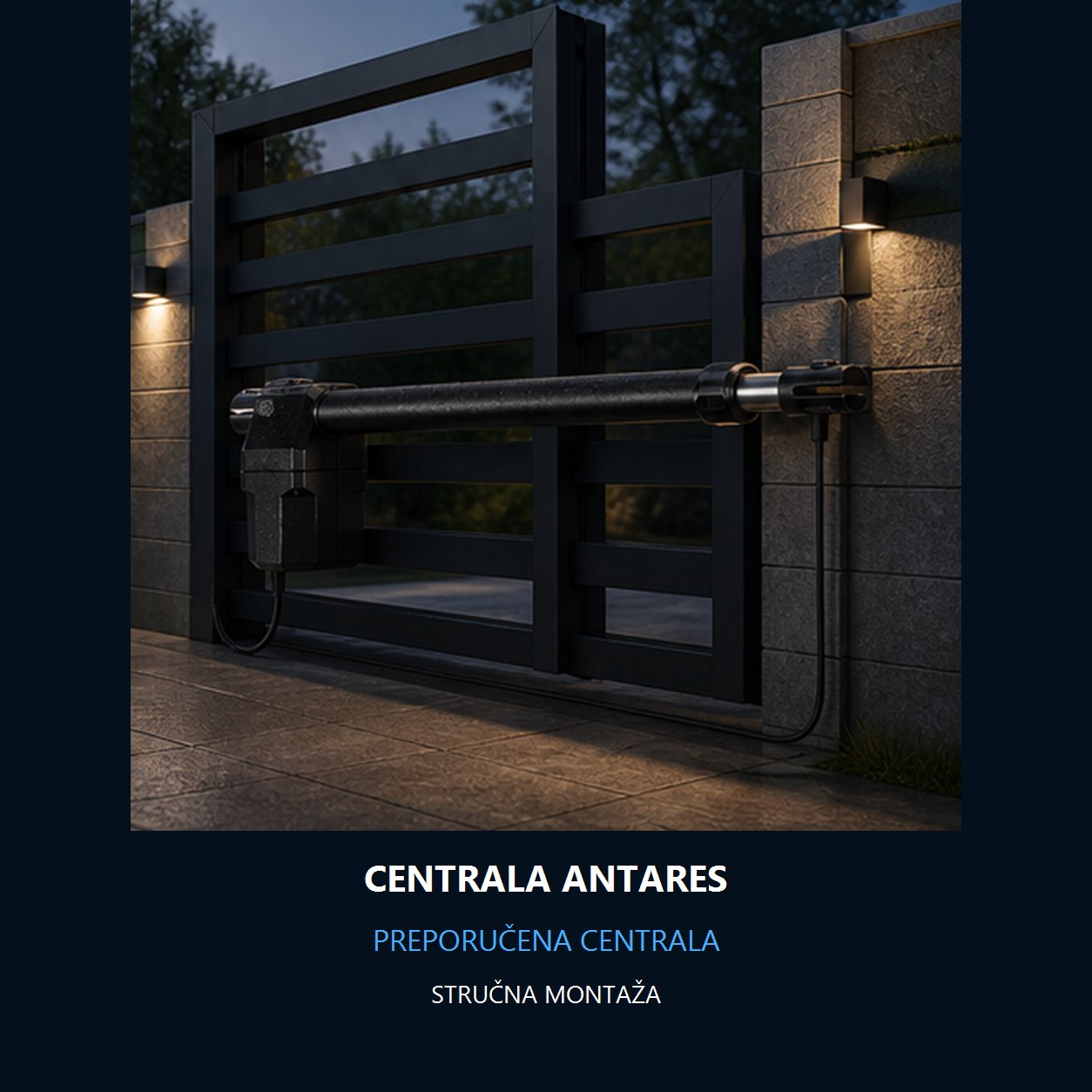

- Preporučena centrala: ANTARES
Transparentnost podataka
Web tabela pogrešno navodi 24 V DC, dok naziv proizvoda i zvanični katalog potvrđuju 230 V TIGER varijantu; katalog je korišćen za razrešenje konflikta. Opis web stranice pominje 3,5 m, ali specifična tabela i katalog za hod 600 mm potvrđuju 4,5 m.
Montaža i servis
Dracom obezbeđuje proveru geometrije kapije, stručnu montažu, podešavanje centrale i servis.
Tehničke specifikacije za BAME TIGER 550-230V — motor za krilnu kapiju
| Napajanje | 230 V |
|---|---|
| Maksimalna struja | 1,5 A |
| Maksimalna sila | 350 N |
| Maksimalni hod klipa | 600 mm |
| Režim rada | Rezidencijalni |
| IP zaštita | IP44 |
| Radna temperatura | -20 °C do +50 °C |
| Podmazivanje | Mast |
| Maksimalna dužina krila | 4,5 m |
| Težina kompleta | 16,8 kg |
| Preporučena centrala | ANTARES |
Uputstva i dokumentacija za BAME TIGER 550-230V — motor za krilnu kapiju
Galerija i video – BAME TIGER 550-230V — motor za krilnu kapiju
Najčešća pitanja za BAME TIGER 550-230V — motor za krilnu kapiju
Za kakvu kapiju je namenjen TIGER 550-230V?
Za rezidencijalne krilne kapije sa krilom dužine do 4,5 m.
Kako je potvrđeno napajanje 230 V?
Naziv proizvoda i zvanični BAME katalog potvrđuju 230 V TIGER varijantu; vrednost 24 V DC u web tabeli je greška.
Kolika je maksimalna struja?
1,5 A.
Kolika je maksimalna sila?
350 N.
Koliki je hod klipa?
600 mm.
Kako je potvrđena dužina krila do 4,5 m?
Tehnička tabela i zvanični katalog navode 600 mm varijantu za krila do 4,5 m.
Za koji režim rada je namenjen?
Rezidencijalni.
Koji stepen zaštite ima?
IP44.
U kom temperaturnom opsegu radi?
Od -20 °C do +50 °C.
Kako se reduktor podmazuje?
Trajno mašću.
Kako se kapija pomera bez napajanja?
Pomoću ručne deblokade na motoru.
Kolika je težina kompleta?
16,8 kg.
Koja centrala se preporučuje?
ANTARES.
Da li su potrebni graničnici i fotoćelije?
Da, bezbedan sistem zahteva graničnike, fotoćelije i pravilno podešavanje sile.
Da li je potrebna profesionalna montaža?
Da, posebno zbog dužeg hoda od 600 mm i geometrije nosača.
Problemi i rešenja za BAME TIGER 550-230V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
