Brza sklopiva industrijska vrata za velike spoljne otvore

Brza sklopiva industrijska vrata biraju se kada je otvor veliki, spoljašnji i izložen vetru, a standardna rol vrata ne daju traženu kombinaciju dimenzije, krutosti i intenzivnog rada. Fleksibilna zavesa se podiže vertikalno i slaže iznad prolaza, dok horizontalne prečke pomažu da sistem izdrži opterećenje vetra. To ipak nije univerzalna garancija: dozvoljena dimenzija, klasa vetra, brzina i režim rada moraju se potvrditi za tačan model, konfiguraciju i lokaciju.

Kako rade brza sklopiva industrijska vrata

Zavesa se kreće kroz dve bočne vođice. Trake je podižu ka gornjem delu, gde se materijal slaže u nabore. Pogon okreće vratilo i menja smer kretanja, a horizontalne prečke ojačavaju veliku površinu zavese. Zato sklopiva izvedba može biti prikladna za hale, logističke centre, hangare, reciklažna postrojenja i druge spoljne prolaze kroz koje se kreću kamioni, viljuškari ili veliki tereti.

Najveća praktična prednost nije samo brzina. Brzo zatvaranje smanjuje vreme tokom kojeg su unutrašnji prostor i radnici izloženi vetru, padavinama, prašini i promeni temperature. Korist zavisi od realnog vremena otvorenosti, aktivacije i discipline saobraćaja, a ne samo od nominalne brzine motora.

Sklopiva, rol ili segmentna vrata

Brza sklopiva vrata koriste ojačanu fleksibilnu zavesu koja se slaže iznad otvora. Brza rol vrata namotavaju zavesu i obično su kompaktnija za standardne prolaze i visok broj ciklusa. Segmentna vrata koriste krute panele i često daju drugačiju toplotnu izolaciju i režim rada, ali nisu isto rešenje za brzo svakodnevno odvajanje velikog spoljnog prolaza.

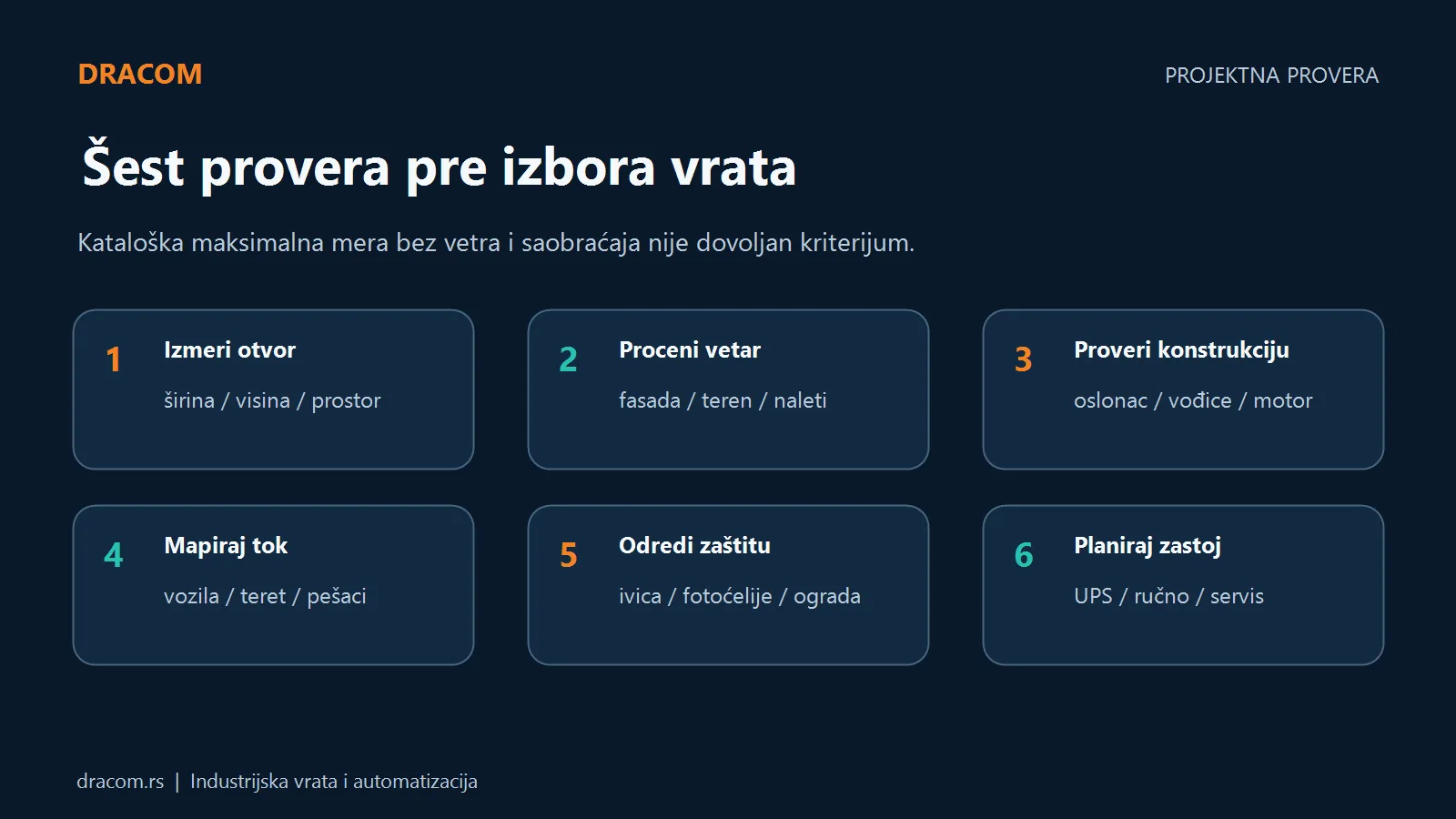

Ne bira se porodica vrata prema jednoj dimenziji iz kataloga. Uporedite raspoloživ prostor, vetar, broj ciklusa, vrstu vozila, potrebu za izolacijom, brzinu zatvaranja, servis i posledice zastoja. Za širi pregled pogledajte vodič o brzim industrijskim rol vratima i poređenje segmentnih i rolo vrata.

Mere otvora nisu dovoljne

Za ponudu su potrebne čiste mere širine i visine, ali i prostor iznad otvora, bočni prostor, dubina konstrukcije, položaj motora i mogućnost bezbednog servisnog pristupa. Velika zavesa i njen sklop zauzimaju gornju zonu. Instalacije, grede, oluci, rasveta ili cevovodi mogu promeniti izvodljivu konfiguraciju.

Proveravaju se ravnost i nosivost podloge, način pričvršćenja, završna kota poda i zona u kojoj se zadržava voda. Na velikom spoljnom otvoru mala greška u meri ili geometriji postaje velika na krajnjoj tački vođice. Zbog toga fotografije nisu zamena za završno merenje na licu mesta.

Veličina, brzina i klasa vetra moraju se čitati zajedno

Aktuelni Manusa M606 ima deklarisanu maksimalnu dimenziju do 7000 × 7000 mm, ali klasu vetra 2 proizvođač vezuje za dimenzije do 6000 × 6000 mm. Standardna brzina je 0,8 m/s, dok je opcionalna veća brzina navedena kao do 1,5/1,0 m/s, zavisno od mera.

Za M607, namenjen većem opterećenju vetrom, proizvođač navodi maksimalno do 7000 × 7000 mm, a klasu 3 ili 5 do 5000 × 7000 mm. Standardna brzina je 0,8 m/s, dok opcionalna ide do 1,2 m/s u zavisnosti od dimenzija. Ovo su granice tačnih aktuelnih modela, a ne specifikacija svih sklopivih vrata.

Klasa vetra se potvrđuje za konkretan sistem, meru i konfiguraciju. Podatak sa jedne dimenzije ne prenosi se na veću zavesu. Takođe ne znači da vrata treba pokretati tokom svakog naleta vetra. Projekat mora definisati dozvoljene uslove rada, ponašanje pri alarmu i postupak kada vetar pređe granicu sistema.

Kako se procenjuje izloženost vetru

Nije dovoljno reći da je objekat „na vetru“. Važni su orijentacija fasade, otvoren teren, visina objekta, susedne zgrade, tunelski efekat, dominantan smer vetra i pritisak između dve zone. Veliki otvor na uglu hale može imati drugačije opterećenje od istog otvora u zaklonjenom dvorištu.

Zabeležite da li su ranija vrata ispadala iz vođica, savijala lamele, teško zatvarala ili stvarala trzaje. Fotografije oštećenja i podatak o uslovima u trenutku incidenta pomažu da se razlikuju problem vetra, konstrukcije, mere, saobraćaja i održavanja.

Aktivacija mora pratiti putanju vozila

Taster je jednostavan za kontrolisan prolaz sa operaterom, ali može usporiti tok. Radar ili drugi senzor može ranije otvoriti vrata, ali njegova zona ne sme zahvatati susednu traku, pešake ili vozila koja samo prolaze pored otvora. Daljinska komanda i kontrola pristupa korisne su kada treba ograničiti ko pokreće vrata i evidentirati događaje.

Odredite najduže vozilo, prepust tereta, poluprečnik skretanja, brzinu prilaza i tačku sa koje vozač vidi signal. Vreme otvorenosti treba da propusti celo vozilo, ali da ne drži veliki otvor nepotrebno otvorenim. Za dva smera kretanja često su potrebni semafori ili logika prioriteta.

Aktivacija i zaštita nisu ista funkcija

Aktivacioni senzor traži otvaranje. Zaštitni uređaj sprečava ili prekida opasno kretanje. Manusa za M606 navodi fotoćeliju u vođici i sigurnosnu ivicu na donjem delu zavese, uz mogućnost fotoćelijske barijere. Ta oprema mora odgovarati stvarnoj geometriji i riziku lokacije.

Pešačka putanja se, kada je moguće, fizički odvaja od vozne. Oznaka na podu nije dovoljna ako vozač pri skretanju nema preglednost ili ako radnici redovno prolaze ispod velikih vrata. Ograde, poseban pešački prolaz, signalizacija i organizacija rada često daju veću bezbednosnu korist od dodavanja još jednog aktivacionog senzora.

Nestanak napajanja i vanredni režim

Pre kupovine mora biti jasno šta se dešava kada nestane struja, otkaže senzor ili se zavesa zaustavi. Za aktuelni M606 proizvođač navodi mehanizam koji omogućava ručno podizanje pri nestanku napajanja, dok UPS može biti opciona oprema. Tačan postupak zavisi od pogona, mere i ugrađene opreme.

Ne improvizujte podizanje, ne zaobilazite zaštitu i ne radite na pogonu pod naponom. Uputstvo mora biti dostupno odgovornim licima, a evakuaciona i servisna procedura usklađene sa objektom. Velika industrijska vrata obično nisu zamena za zaseban propisani izlaz za ljude.

Dokumentacija i standardi u Srbiji

SRPS EN 13241:2017 obuhvata bezbednosne i performansne zahteve za industrijska, komercijalna i garažna vrata i kapije u dometu ljudi. Otpornost na požar i kontrola dima nisu deo tog standarda, pa obična sklopiva vrata nisu automatski protivpožarna vrata.

SRPS EN 12453:2025 obuhvata bezbednost pri upotrebi vrata na motorni pogon, zahteve i metode ispitivanja, uključujući predvidivu pogrešnu upotrebu. Za ponudu tražite deklaraciju performansi, odgovarajuće označavanje, uputstvo za upotrebu i održavanje, knjigu održavanja i dokumentaciju tačnog sistema.

Primena standarda, procena rizika i potrebna dokumentacija zavise od objekta, namene, projekta i ugovora. Ovaj tekst je informativan i nije zamena za projekat, procenu rizika, statičku ili vetrovnu analizu, protivpožarni elaborat ili uputstvo proizvođača.

Održavanje velikih sklopivih vrata

Preventivni servis proverava trake za podizanje, horizontalne prečke, zavesu, bočne vođice, gornji sklop, pričvršćenja, pogon, kočnicu, fotoćelije, sigurnosnu ivicu, komande i signalizaciju. Spoljni uslovi dodaju proveru korozije, vode, prljavštine i posledica vetra.

Neobičan zvuk, nejednako podizanje, labava traka, deformisana prečka, trzaj ili dodir zavese sa konstrukcijom razlog su za zaustavljanje i pregled. Interval servisa određuju proizvođač, broj ciklusa, dimenzija, okruženje i procena rizika. Velika vrata sa malo ciklusa i jakim vetrom nisu nužno manje zahtevna od manjih vrata sa mnogo ciklusa.

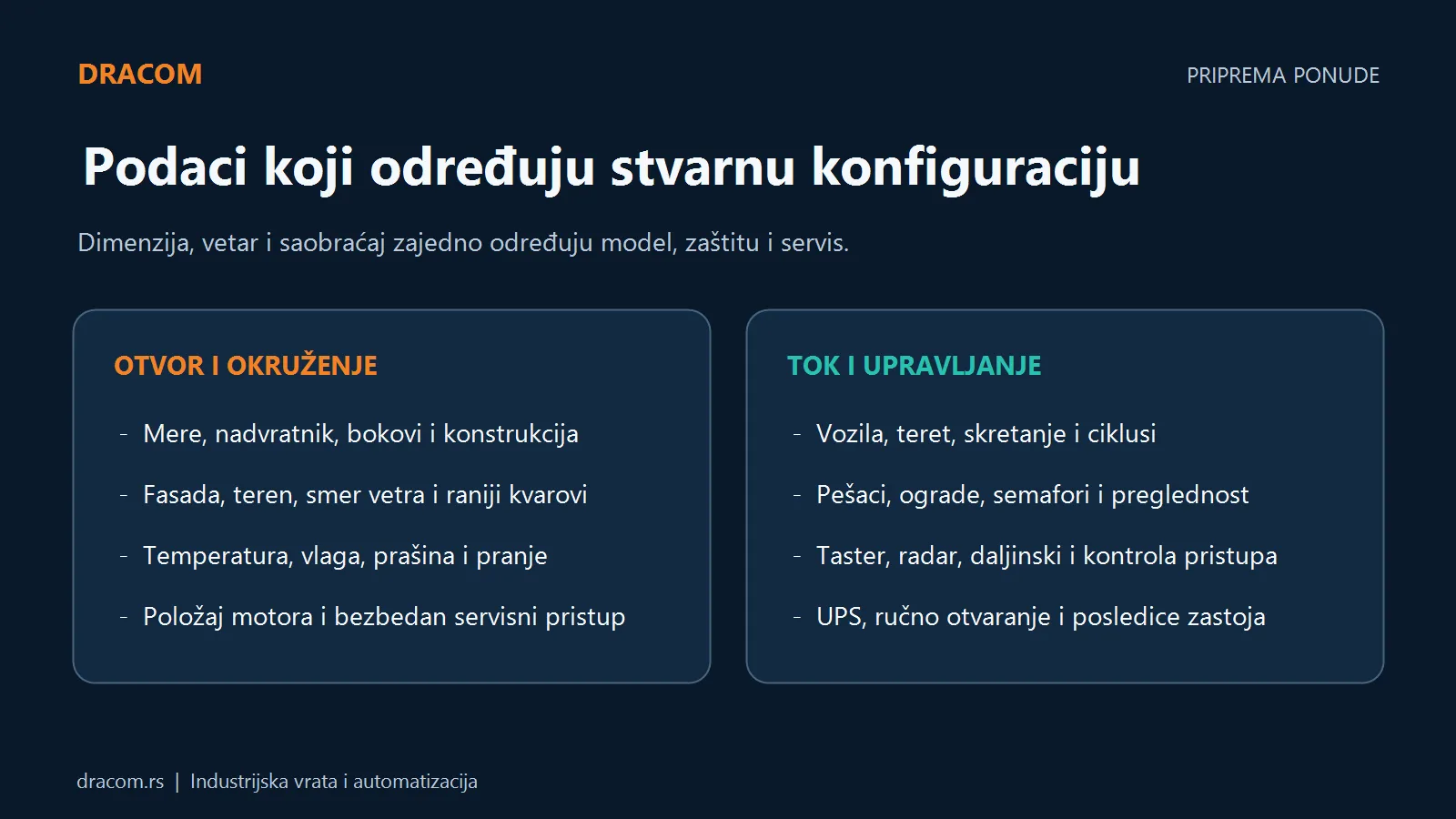

Podaci potrebni za ponudu

Pošaljite širinu i visinu čistog otvora, fotografije obe strane, gornji i bočni prostor, tip i debljinu konstrukcije, položaj motora i željeni smer servisnog pristupa. Dodajte lokaciju i orijentaciju fasade, otvorenost terena, poznate probleme sa vetrom, vlagu, prašinu, temperaturu i način pranja.

Navedite vozila, najveći gabarit tereta, poluprečnik skretanja, broj ciklusa u špicu, pešački tok, način aktivacije, semafore, kontrolu pristupa, rezervno napajanje i posledice zastoja. Tako se bira realna porodica vrata i proveravaju dimenzija, klasa vetra, brzina, zaštita, konstrukcija i servisni plan.

Najčešća pitanja

Kada su brza sklopiva vrata bolji izbor od rol vrata?

Kada je otvor veliki, spoljni i izložen vetru, a projekat zahteva ojačanu zavesu sa horizontalnim prečkama. Konačan izbor zavisi od dimenzija, klase vetra, prostora iznad otvora i toka saobraćaja.

Da li svaka sklopiva vrata mogu biti široka sedam metara?

Ne. Maksimalna dimenzija pripada tačnom modelu i konfiguraciji. Manusa za aktuelne M606 i M607 navodi do 7000 × 7000 mm, ali klasa vetra i brzina imaju dodatna ograničenja prema dimenzijama.

Šta znači klasa otpornosti na vetar?

To je deklarisana performansa tačnog sistema u određenoj dimenziji i konfiguraciji. Ne znači da vrata treba pokretati pri svakom naletu vetra niti da ista klasa važi za sve veličine.

Da li su brza sklopiva vrata bezbedna za pešake?

Mogu imati fotoćelije, sigurnosnu ivicu i dodatnu svetlosnu barijeru, ali bezbednost zavisi i od procene rizika, preglednosti, signalizacije i razdvajanja pešačke i vozne putanje.

Kako se vrata otvaraju kada nestane struja?

Postupak zavisi od tačnog pogona i opreme. Za aktuelni M606 proizvođač navodi mogućnost ručnog podizanja, dok UPS može biti opcija. Mora se slediti uputstvo konkretnog sistema.

Koliko često se servisiraju sklopiva industrijska vrata?

Interval određuju proizvođač, broj ciklusa, veličina, vetar, prašina, vlaga i procena rizika. Trake, prečke, zavesa, vođice, zaštitni uređaji i pogon proveravaju se preventivno i posle incidenta.

Zatražite procenu velikog spoljnog otvora

Pošaljite mere, fotografije, kratak video prilaza i podatke o vetru i saobraćaju. Dracom će proveriti da li je sklopiva izvedba opravdana i koje zahteve treba postaviti za dimenziju, klasu vetra, aktivaciju, zaštitu, rezervni rad, montažu i servis.
