Protivpožarna industrijska vrata: sertifikacija, izbor i održavanje

Protivpožarna industrijska vrata ne biraju se samo prema širini otvora i oznaci EI60, EI90 ili EI120. Klasifikacija pripada tačno ispitanom i dokumentovanom sklopu: krilu ili zavesi, vođicama, okviru, pričvršćenjima, zatvaraču, upravljanju i nosećoj konstrukciji. Promena mere, zida, okova, smera ugradnje ili logike zatvaranja izvan dozvoljenog polja primene može poništiti osnov za deklarisanu performansu. Zato je prvi korak deo projekta zaštite od požara, a ne katalog vrata.

Šta znače E, I i broj minuta

E označava integritet: sposobnost sklopa da tokom klasifikovanog vremena zadrži prodor plamena i vrelih gasova prema kriterijumima ispitivanja. I označava toplotnu izolaciju: ograničenje porasta temperature na nezaštićenoj strani. Broj, na primer 60 ili 120, označava deklarisano trajanje performanse u minutima u okviru odgovarajuće klasifikacije.

EI120 zato ne znači da je ceo objekat „bezbedan dva sata“, da evakuacija može da čeka ili da će svaki požar imati isti razvoj. Oznaka opisuje performansu definisanog sklopa u propisanim uslovima ispitivanja i u granicama njegove klasifikacione dokumentacije.

EI oznaka nije automatski dokaz kontrole dima

Kontrola propuštanja dima je posebna karakteristika. EI govori o integritetu i izolaciji, ali sama oznaka ne dokazuje klasifikaciju propuštanja dima. Kada projekat traži dimonepropusnost, u ponudi i dokumentaciji mora se navesti tačna dodatna klasifikacija, uslovi ispitivanja i dozvoljeno polje primene.

Ova razlika je važna jer dim može ugroziti susedni sektor i evakuacione puteve pre nego što plamen stigne do vrata. Ne treba marketinšku frazu „zaštita od požara i dima“ prihvatiti bez klasifikacionog izveštaja koji pokriva obe tražene funkcije.

Klizna, giljotinska ili kombinovana vrata

Klizna protivpožarna industrijska vrata zatvaraju otvor bočnim kretanjem. Pogodna su kada postoji dovoljno slobodnog prostora uz zid za krilo, vođicu, protivteg ili pogon. Manusa za svoju kliznu izvedbu navodi izolacioni panel od pocinkovanog čelika i kamene vune, aktivaciju elektromagnetom i ručne ili automatske varijante. Tačni EI razred i dozvoljene mere ipak se uzimaju iz dokumentacije konkretnog sklopa.

Giljotinska vrata se spuštaju vertikalno i koriste se kada bočni prostor nije raspoloživ, ali gornja zona i noseća konstrukcija mogu da prihvate sistem. Putanja zatvaranja, osiguranje od pada, prepreke, servisni pristup i ponašanje pri nestanku napajanja moraju biti projektovani za tačnu izvedbu.

Kombinovani Manusa M609 ima dve odvojene funkcije u zajedničkoj vertikalnoj strukturi. Samopopravljajuća brza PVC zavesa radi svakodnevno, dok nezavisna protivpožarna zavesa EI120 ostaje podignuta i spušta se na požarni signal. Dve zavese imaju odvojene pogone. Zbog toga se normalna brza zavesa ne sme predstavljati kao protivpožarna, niti se EI120 klasifikacija prenosi na drugi brzi model.

Požarni sektor određuje zahtev

Vrata imaju smisla samo kao deo projektovane granice požarnog sektora. Potrebno je znati koje prostore otvor povezuje, koja se klasifikacija zahteva, da li je potrebna kontrola dima, kakva je konstrukcija zida i kako se signal prenosi iz sistema dojave požara. Zahtev ne treba određivati prema „najvećem dostupnom broju“, već prema tehničkoj dokumentaciji objekta i proceni odgovornog stručnog lica.

Ako postoje transporteri, regal, kablovi, cevi, ventilacija ili spušten plafon uz otvor, proverava se da li ometaju putanju zatvaranja ili narušavaju granicu sektora. Protivpožarna vrata ne popravljaju druge nezaštićene prodore kroz isti zid.

Kako se proverava klasifikaciona dokumentacija

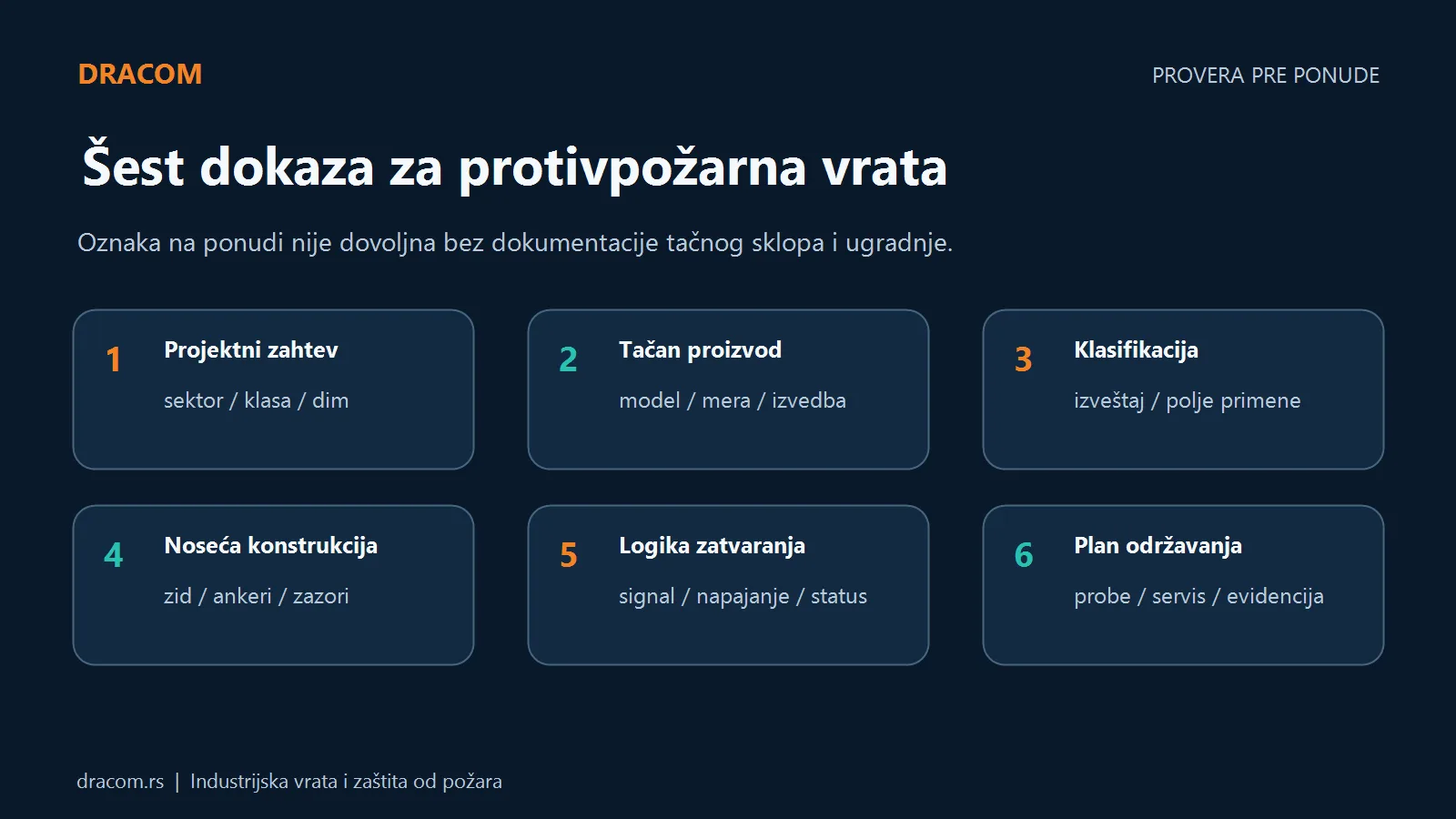

Tražite tačnu oznaku proizvoda, proizvođača, klasifikacioni izveštaj, deklaraciju performansi kada je primenljiva, uputstvo za ugradnju, spisak dozvoljenih komponenti i polje direktne ili proširene primene rezultata. Dokument treba povezati sa ponuđenom dimenzijom, tipom noseće konstrukcije, smerom izlaganja požaru, vrstom vođica, okovima, zaptivkama, elektromagnetom, pogonom i upravljanjem.

SRPS EN 1634-1:2018 opisuje metodu ispitivanja otpornosti na požar sklopova vrata i zatvarača, uključujući horizontalno i vertikalno klizna vrata i operabilne tekstilne zavese. SRPS EN 13501-2:2023 uređuje klasifikaciju korišćenjem podataka ispitivanja i dozvoljenog direktnog ili proširenog polja primene. To je razlog zbog kojeg se rezultat jednog sklopa ne prenosi proizvoljno na veća vrata, drugačiji zid ili zamenjeni okov.

Aktivacija mora bezbedno da zatvori otvor

U normalnom stanju neka protivpožarna vrata mogu biti otvorena i zadržana projektovanim elektromagnetom. Na potvrđen požarni signal zadržavanje se oslobađa i vrata zatvaraju otvor kontrolisanom brzinom. Kod kombinovanog sistema spušta se posebna protivpožarna zavesa, dok svakodnevna brza zavesa ima drugu ulogu.

Logika mora rešiti nestanak napajanja, prekid voda, kvar centrale, lokalnu ručnu komandu, signal zatvorenog položaja i reset posle alarma. Ne treba izmišljati univerzalnu sekvencu: ponašanje mora odgovarati projektu, sertifikovanom sistemu i uputstvu proizvođača.

Prepreka u putanji je kritičan rizik

Paleta, viljuškar, kolica, kabl ili privremeni regal mogu sprečiti potpuno zatvaranje. Zona kretanja mora biti jasno označena i organizaciono slobodna. Protivpožarna vrata se ne smeju držati otvorena klinom, lancem ili drugim improvizovanim predmetom.

Kod projektovanog sistema za držanje vrata otvorenim elektromagnet se otpušta na odgovarajući signal. To nije isto što i fizičko blokiranje. Ako senzor ili sigurnosni element reaguje na prepreku, dalji režim mora biti usklađen sa funkcijom zaštite od požara; pravila standardnih industrijskih vrata ne prenose se automatski na požarno zatvaranje.

Noseća konstrukcija i pričvršćenja su deo rešenja

Zid, čelična konstrukcija ili drugi razdvajajući element mora odgovarati klasifikacionoj dokumentaciji. Tip podloge, gustina, debljina, ivice otvora, ankeri, zazori i zaptivanje nisu građevinski detalji koji se mogu slobodno menjati na terenu. Ako postojeći otvor ne odgovara dozvoljenoj konstrukciji, potreban je projektovan sanacioni detalj i dokaz da ostaje u polju primene.

Izmerite čistu širinu i visinu, bočni prostor za klizno krilo, prostor iznad za giljotinsku izvedbu ili glavu zavese, dubinu zida i servisnu zonu. Fotografije obe strane pomažu, ali završna provera zahteva pregled na licu mesta i dostupnu tehničku dokumentaciju.

Propisi i standardi u Srbiji

Zakon o zaštiti od požara daje opšti pravni okvir za preventivne mere i odgovornosti u zaštiti ljudi, imovine i objekata. Konkretna klasifikacija vrata, položaj u požarnom sektoru i način povezivanja sa dojavom određuju se prema vrsti i nameni objekta, važećim tehničkim propisima i projektu zaštite od požara.

SRPS EN 16034:2015 je standard za karakteristike performansi otpornosti na požar i/ili prolaz dima za odgovarajuća vrata i sklopove. SRPS EN 1634-1:2018 odnosi se na ispitivanje, a SRPS EN 13501-2:2023 na klasifikaciju na osnovu rezultata. Standard sam po sebi ne treba predstavljati kao automatski obavezan zakon; pravni i projektni osnov utvrđuju se za konkretan objekat.

Ovaj tekst je informativan i nije zamena za projekat zaštite od požara, klasifikacioni izveštaj, procenu odgovornog licenciranog stručnjaka, saglasnost nadležnog organa ili uputstvo proizvođača.

Pregled, održavanje i evidencija

Redovna kontrola proverava slobodnu putanju, vođice, krilo ili zavesu, protivtege, užad ili trake, zaptivke, elektromagnete, pogon, krajnje položaje, signalizaciju i vezu sa centralom. Funkcionalna proba mora potvrditi da sistem prima signal, oslobađa se, potpuno zatvara i šalje očekivani status bez zaglavljivanja.

Interval određuju važeći propisi, projekat, uputstvo proizvođača, broj ciklusa, okruženje i plan održavanja objekta. Svaka proba i intervencija beleže se. Posle udara, građevinskih radova, zamene komponente, promene centrale ili neuspešnog zatvaranja potrebna je vanredna stručna kontrola pre vraćanja u zaštitnu funkciju.

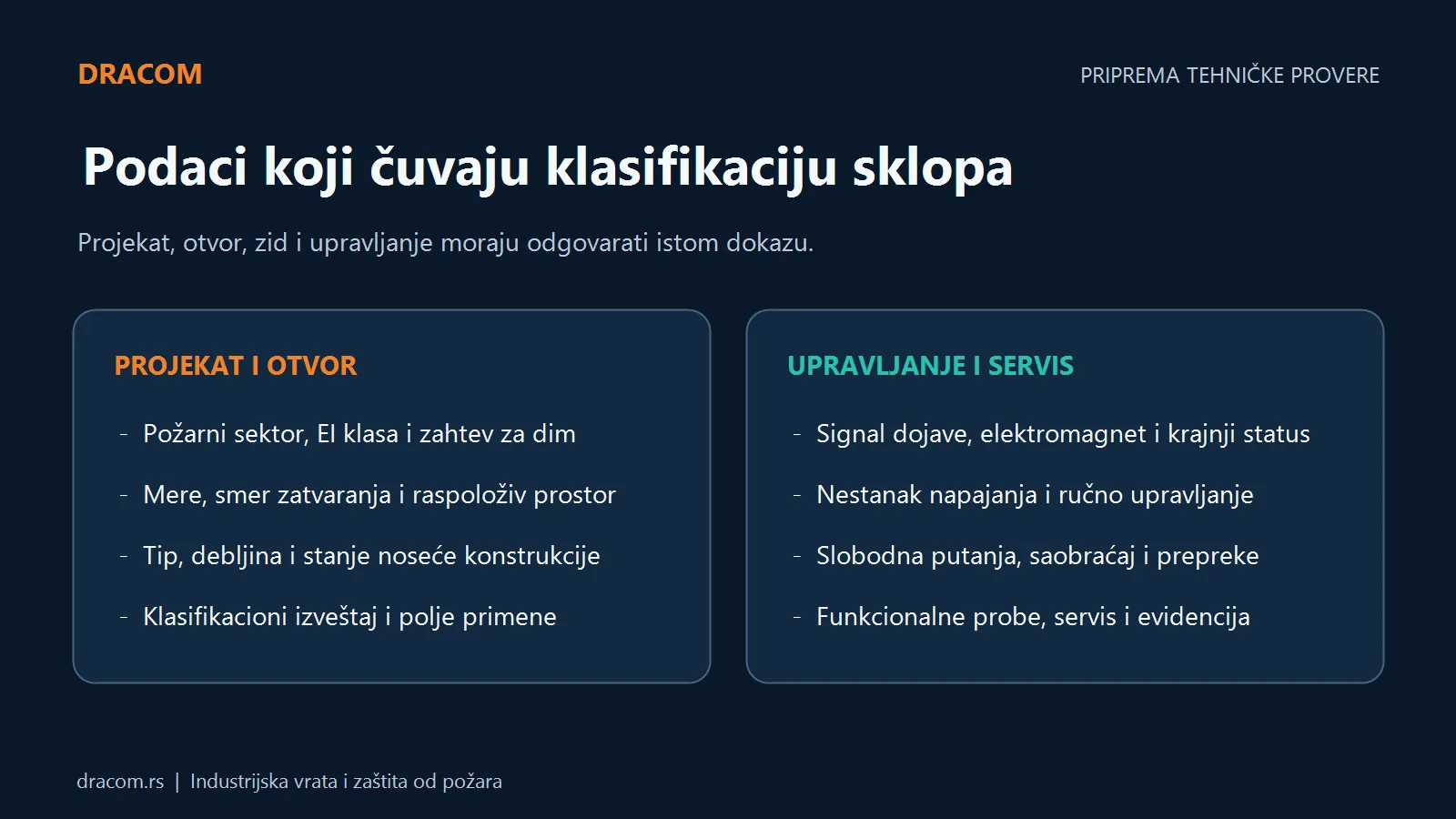

Podaci potrebni za ponudu

Pošaljite izvod iz projekta zaštite od požara sa traženom klasifikacijom, oznakom požarnog sektora, smerom zatvaranja i zahtevom za kontrolu dima. Dodajte mere otvora, tip i debljinu zida, fotografije obe strane, raspoloživ bočni i gornji prostor, završnu kotu poda i sve instalacije uz otvor.

Navedite normalni režim rada, broj ciklusa, vrstu saobraćaja, način aktivacije, vezu sa centralom dojave, rezervno napajanje, potreban nadzor statusa i servisni pristup. Dracom zatim može da uporedi kliznu, giljotinsku i kombinovanu izvedbu sa operativnim rešenjima kao što su brza sklopiva vrata, brza rol vrata i samopopravljajuća vrata — bez mešanja njihovih funkcija i klasifikacija.

Najčešća pitanja

Šta znači oznaka EI120 na protivpožarnim vratima?

E označava integritet, I toplotnu izolaciju, a 120 deklarisano trajanje performanse u minutima. Oznaka važi za tačno ispitan i klasifikovan sklop u dozvoljenoj ugradnji, ne za bilo koja vrata sličnog izgleda.

Da li EI120 znači i kontrolu prolaza dima?

Ne automatski. EI opisuje integritet i izolaciju. Ako projekat zahteva kontrolu propuštanja dima, mora se proveriti zasebna klasifikacija i dokumentacija tačnog sklopa.

Koja je razlika između kliznih protivpožarnih vrata i EI120 zavese?

Klizna protivpožarna vrata bočno zatvaraju otvor i mogu biti samostalan sklop. Kombinovani M609 koristi brzu zavesu za svakodnevni rad i posebnu EI120 zavesu koja se spušta na signal požara. To nisu međusobno zamenjivi proizvodi.

Može li se dimenzija vrata promeniti bez nove provere?

Ne treba pretpostaviti. Dozvoljene dimenzije, konstrukcija zida, vođice, pričvršćenja, okovi i orijentacija moraju ostati u direktnom ili odobrenom proširenom polju primene klasifikacije.

Da li protivpožarna vrata smeju da budu blokirana u otvorenom položaju?

Otvor ne sme biti fizički blokiran improvizovanim predmetom. Ako sistem radi otvoren u normalnom režimu, njegovo držanje i automatsko oslobađanje moraju biti deo projektovane i ispitane logike sa odgovarajućim nadzorom.

Koliko često se proveravaju protivpožarna industrijska vrata?

Interval određuju važeći propisi, projekat, uputstvo proizvođača, broj ciklusa i uslovi objekta. Potrebni su dokumentovani pregledi, funkcionalne probe i vanredna kontrola posle udara, izmene ili neuspešnog zatvaranja.

Zatražite proveru projekta i otvora

Pošaljite deo projekta zaštite od požara, mere i fotografije. Dracom će proveriti koja porodica vrata odgovara prostoru i operativnom toku i koje klasifikacione, montažne, upravljačke i servisne dokaze ponuda mora da sadrži.
