Brza industrijska rol vrata: protok, vetar i bezbedan izbor

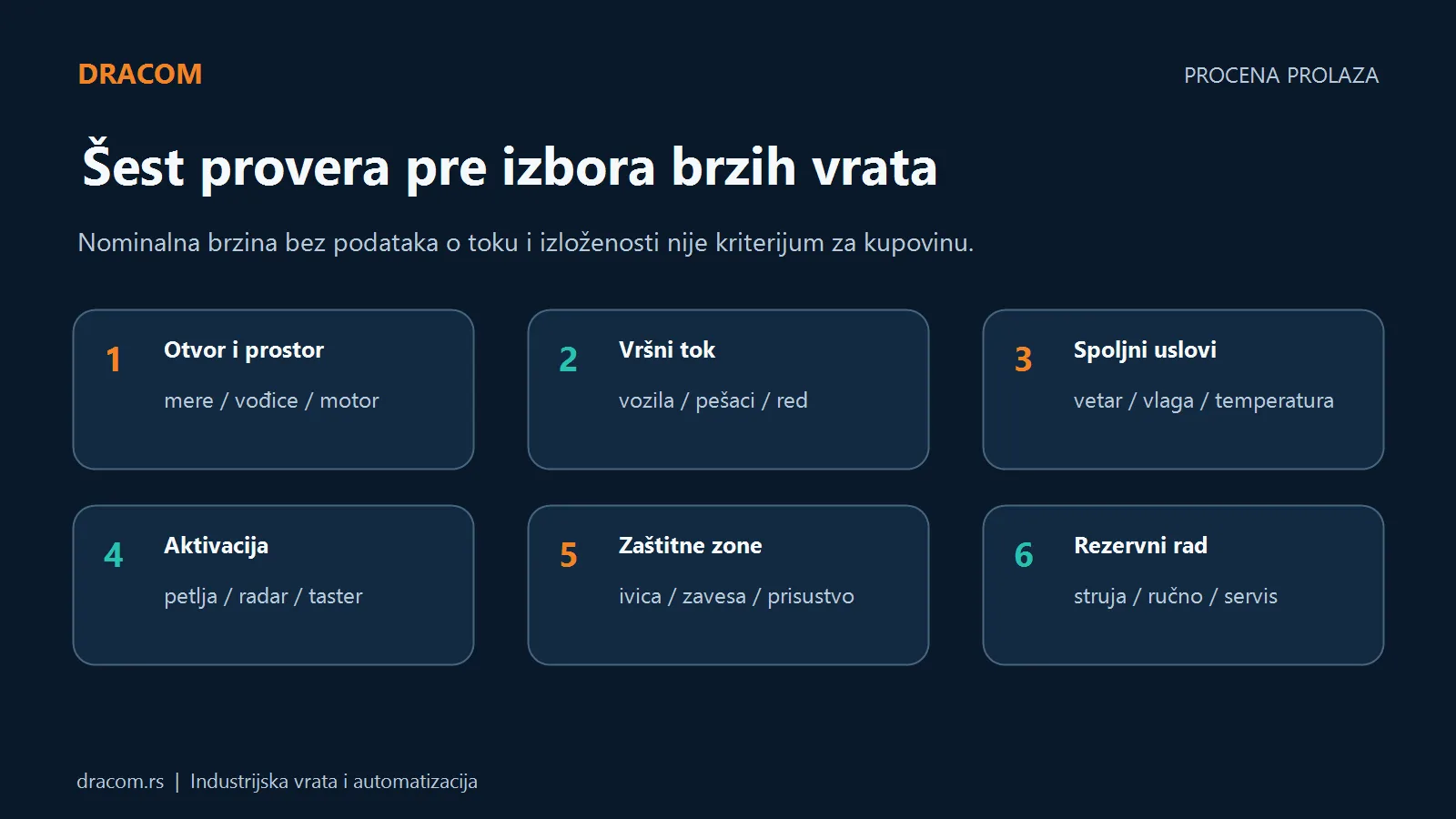

Brza industrijska rol vrata treba birati prema otvoru, vršnom saobraćaju, vrsti vozila, pešačkim rutama, vetru i posledici zastoja. Nominalna brzina sama ne govori da li će vrata biti pouzdana i bezbedna. Unutrašnji prolaz bez vetra, spoljna fasada, hladnjača i automatizovana proizvodna linija traže različite konstrukcije i zaštitne funkcije. Dracom zato prvo prikuplja podatke sa objekta, a tek zatim bira porodicu vrata, upravljanje i servisni režim.

Šta su brza industrijska rol vrata

Brza rol vrata imaju fleksibilnu zavesu koja se vertikalno namotava iznad otvora. Kratak ciklus otvaranja i zatvaranja može da smanji čekanje i vreme tokom kog su dve zone direktno povezane. Najčešće se koriste između proizvodnih celina, na logističkim prolazima, u skladištima, hladnim zonama i na ulazima sa čestim prolaskom.

Ona nisu isto što i klasična rolo ili segmentna vrata namenjena povremenom otvaranju i fizičkom zatvaranju objekta. Brza vrata optimizuju tok, ali ne moraju pružati istu protivprovalnu, toplotnu ili konstrukcionu funkciju. Kada su potrebne obe uloge, mogu se projektovati dva usklađena zatvaranja. Za osnovno poređenje pročitajte vodič segmentna ili rolo vrata.

Kada brza vrata imaju ekonomskog smisla

Opravdana su kada čekanje na svakom prolasku stvara red, gubitak vremena ili nepotrebnu razmenu vazduha između zona. Umesto dnevnog proseka treba zabeležiti broj ciklusa u najopterećenijem satu, smerove kretanja i intervale grupnih prolazaka.

Procena obuhvata:

• viljuškare, kamione, paletare, kolica i pešake;
• najveću širinu, visinu i radijus skretanja vozila;
• brzinu prilaza i preglednost sa obe strane;
• razliku temperature ili pritiska između zona;
• prašinu, vlagu, pranje, koroziju i vetar;
• posledicu kvara i dozvoljeno vreme zastoja.

Brže otvaranje može skratiti čekanje, ali procenti uštede energije ili produktivnosti ne smeju se obećavati bez merenja procesa, temperature, frekvencije prolaska i vremena otvorenosti.

Unutrašnja, ojačana ili čelična izvedba

Unutrašnja aluminijumska vrata namenjena su razdvajanju zona koje nisu izložene vetru. Kao primer granice konkretnog modela, Manusa za svoju unutrašnju izvedbu navodi maksimalno 3.000 × 3.000 mm, klasu vetra 0 i brzinu koja zavisi od dimenzija. Ti podaci ne važe za druge modele.

Ojačane aluminijumske ili čelične izvedbe biraju se kada su otvor, opterećenje ili spoljna izloženost zahtevniji. Za svoj čelični model Manusa navodi maksimalno 4.500 × 4.500 mm, unutrašnju ili spoljašnju upotrebu i klasu vetra 2. Opciona brzina do 2,0 m/s ponovo je uslovljena merama. To su model-specific podaci, ne univerzalna specifikacija brzih vrata.

Hladnjačka, clean-room, samopopravljajuća i vrata za proizvodne linije imaju posebnu zavesu, vođenje, zaptivanje ili upravljanje. Ne treba ih birati samo prema fotografiji ili nazivu kategorije.

Mere otvora nisu jedine važne mere

Pored čiste širine i visine mere se bočni prostor za vođice, prostor iznad otvora, dubina konstrukcije i položaj motora. Proveravaju se cevi, kablovske trase, rasveta, sprinkler instalacije, nadstrešnica i prepreke u zoni kretanja.

Važne su i saobraćajne mere: gde vozilo počinje skretanje, da li teret viri izvan gabarita, koliko vozač vidi kroz otvor i gde može bezbedno da stane. Ako se vozila ukrštaju, određuju se prioritet, semafor i logika poziva. Kod pešaka se proverava da li postoji odvojena ruta.

Konačne mere potvrđuju se na objektu pre proizvodnje. Građevinski otvor i noseća podloga moraju odgovarati opterećenju izabrane konstrukcije.

Šta klasa vetra zaista znači

Klasa otpornosti na vetar odnosi se na zatvorena vrata u uslovima ispitivanja. Ne dokazuje da vrata mogu bez ograničenja da se kreću tokom svakog naleta. Proizvođač Manusa izričito razdvaja otpornost zatvorenih vrata od ponašanja dok su u radu.

Na objektu treba proceniti:

1. orijentaciju fasade i dominantan smer vetra;
2. tunelski efekat između dva velika otvora;
3. pritisak ventilacije ili proizvodnog procesa;
4. učestalost i jačinu naleta;
5. položaj senzora i način zatvaranja u nepovoljnim uslovima;
6. da li su potrebni anemometar, blokada ili druga radna procedura.

Unutrašnja vrata klase 0 ne postaju spoljna dodavanjem jačeg motora. Konstrukcija, zavesa, vođenje i sidrenje moraju odgovarati uslovima.

Kako se razdvajaju pešaci i vozila

Jedan otvor koji koriste viljuškari i pešaci ima veći rizik od samih pokretnih vrata. Visok teret može sakriti osobu, vozač može gledati u smeru skretanja, a buka može prekriti upozorenje. Najbezbedniji tok je fizički odvojena pešačka ruta kada je izvodljiva.

Ako se prolaz deli, projektuju se preglednost, prioritet, signalizacija, zaštitne ograde i kontrolisano vreme otvaranja. Dvovisinski taster, magnetna petlja, radar ili daljinski upravljač služe aktivaciji, ali ne zamenjuju zaštitno prisustvo na otvoru.

Svetlosna zavesa, fotoćelije, donja kontaktna ivica i druga sredstva imaju različite funkcije. Njihov broj i položaj zavise od vrata, brzine, prilaza i procene rizika. Ne postoji univerzalna šema senzora za svaki industrijski prolaz.

Aktivacija i kontrola pristupa

Vrata se mogu pozivati tasterom, poteznim prekidačem, radarom, magnetnom petljom, daljinskim upravljačem ili sistemom kontrole pristupa. Izbor zavisi od toga ko prolazi i da li je cilj samo brz protok ili i autorizacija.

Kod kontrolisanog ulaza treba razdvojiti dozvolu od bezbednog ciklusa. Kontroler odobrava prolaz, a automatika vrata proverava stanje zaštitnih uređaja i izvršava kretanje. Korisni su statusni signali „otvoreno“, „zatvoreno“ i „greška“, naročito kada su vrata povezana sa rampom, transportnom trakom, liftom ili drugim vratima.

Međuzavisnost se projektuje kao sistem: šta se događa kada druga vrata nisu zatvorena, kada vozilo ostane u zoni, kada komunikacija nestane ili kada senzor prijavi kvar.

Nestanak struje i kvar

Rezervni postupak mora biti pisan pre puštanja u rad. Konkretna vrata mogu imati ručno podizanje, lanac, oslobađanje pogona ili UPS kao opciju, ali ponašanje zavisi od modela, težine zavese i namene prolaza.

Potrebno je odrediti:

• ko sme da pređe na ručni režim;
• kako se zona obezbeđuje pre intervencije;
• da li prolaz mora ostati dostupan tokom nestanka struje;
• koliko ciklusa se očekuje od rezervnog napajanja;
• kako se vrata vraćaju u automatski rad posle kvara.

Osoblje ne treba da otvara orman, premošćava zaštitu ili radi pod naponom. Ako je zastoj kritičan, planiraju se rezervna ruta, ugovoreni odziv servisa i dostupnost delova.

Proizvodna linija nije običan prolaz

Vrata koja razdvajaju opasnu zonu mašine mogu biti deo funkcionalne bezbednosti. Običan kontakt „otvori/zatvori“ nije dovoljan dokaz da je pristup bezbedan. Potrebni su procena rizika mašine, tačno definisani sigurnosni signali, nadzor stanja, kontrolisano ponovno pokretanje i validacija kompletnog sistema.

Proizvođački navodi PLe ili SIL odnose se samo na imenovani model i potvrđenu konfiguraciju. Ne prenose se na standardna brza vrata, PLC program ili celu proizvodnu ćeliju bez dokumentacije i ispitivanja.

Isto važi za požar i dim: obična brza rol vrata se ne proglašavaju protivpožarnom zavesom. To je zaseban sertifikovan sistem i projektni zahtev.

Standardi u Srbiji

Institut za standardizaciju Srbije vodi SRPS EN 13241:2017 za bezbednost i karakteristike performansi industrijskih, komercijalnih i garažnih vrata i kapija u njegovom obuhvatu. Zvanični obuhvat izuzima karakteristike otpornosti na požar i kontrolu dima.

SRPS EN 12453:2025 odnosi se na bezbednost pri upotrebi vrata, kapija i barijera na motorni pogon u prostorima dostupnim ljudima, kada je osnovna namena pristup robi i vozilima kojima upravljaju ili koja prate ljudi.

Standard nije automatski isto što i zakonska obaveza. Konkretna primena zavisi od važećih propisa, vrste objekta, projekta, ugovora i dokumentacije proizvoda. Ovaj tekst je informativan i nije zamena za projekat, procenu rizika, dokumentaciju proizvođača ili mišljenje odgovornog stručnog lica.

Šta obuhvata održavanje

Preventivni servis obuhvata zavesu, vođice, pričvršćenja, pogon, donju ivicu, svetlosnu zavesu ili fotoćelije, komande, signalizaciju i ručni postupak. Prate se udari, habanje, promene zvuka, sporiji ciklus i greške koje se ponavljaju.

Čišćenje vođica i senzora prilagođava se prašini, masnoći, pranju i temperaturi. Interval određuju proizvođač, broj ciklusa, okruženje i procena rizika. Samopopravljajuća zavesa može smanjiti zastoj posle manjeg udara, ali ne znači da vrata ne zahtevaju pregled posle incidenta.

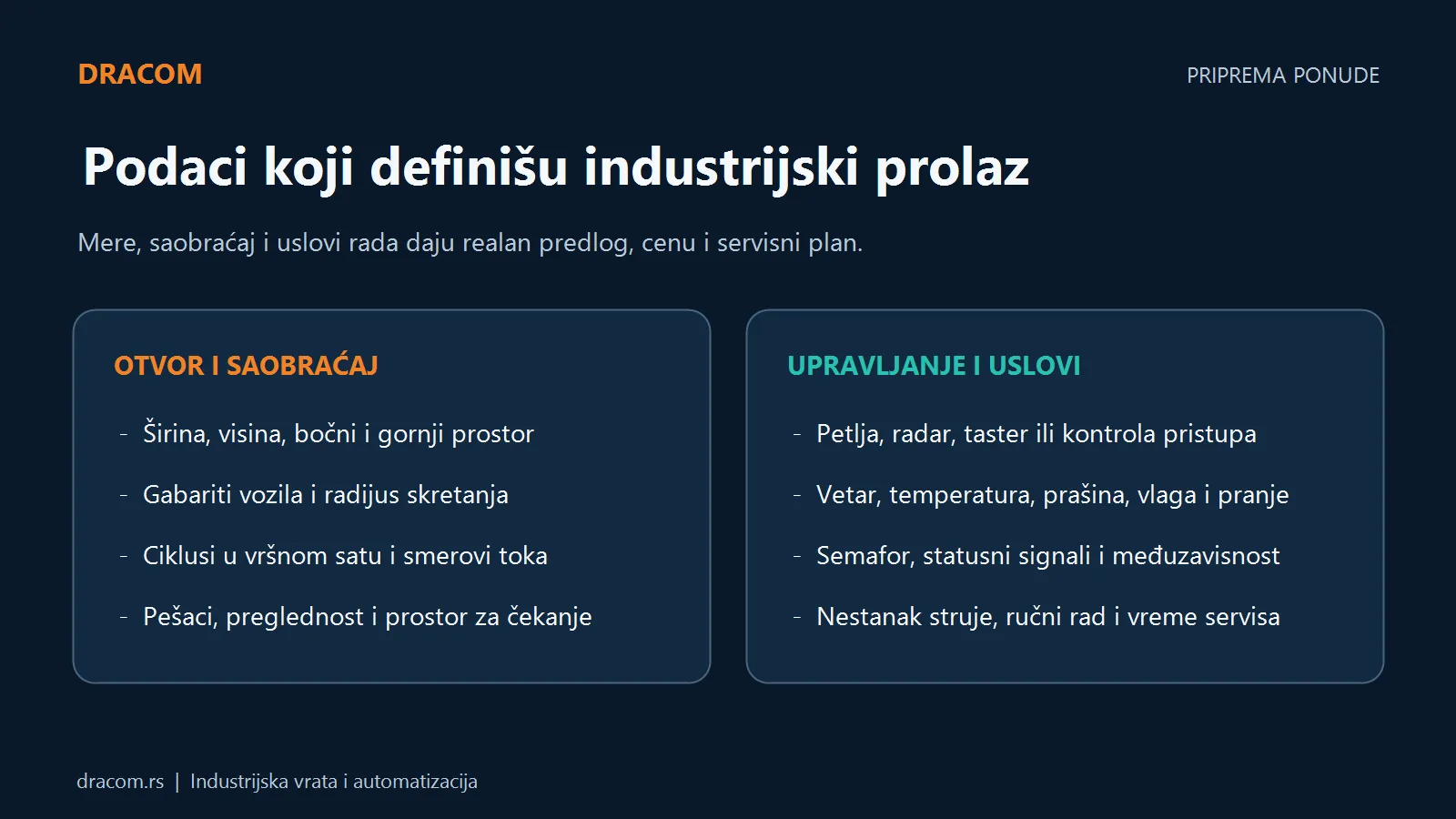

Podaci potrebni za ponudu

Pošaljite širinu i visinu otvora, fotografije obe strane, bočni i gornji prostor, vrstu zida i lokaciju motora. Navedite vozila, njihove gabarite, broj ciklusa u špicu, pešački tok, unutrašnju ili spoljnu ugradnju, vetar, temperaturu, prašinu, vlagu i način pranja.

Dodajte željeni način aktivacije, potrebu za kontrolom pristupa, semaforom, statusnim signalima, rezervnim napajanjem i integracijom sa drugom opremom. Dracom zatim može da predloži odgovarajuću porodicu automatskih vrata, zaštitne funkcije, montažu i servisni plan.

Najčešća pitanja

Koliko brzo se otvaraju industrijska rol vrata?

Brzina zavisi od modela, dimenzija, zavese, upravljanja i uslova. Vrednost iz jednog kataloga ne sme se preneti na sva vrata; konačna brzina potvrđuje se za tačnu konfiguraciju.

Da li su sva brza vrata pogodna za spoljnu ugradnju?

Nisu. Unutrašnji model može imati klasu vetra 0, dok ojačane ili čelične izvedbe imaju drugačiju konstrukciju i deklaraciju. Spoljni uslovi se proveravaju na objektu.

Da li klasa vetra važi dok se vrata kreću?

Klasa se odnosi na zatvorena vrata u uslovima ispitivanja. Rad tokom naleta zahteva posebnu procenu, radnu logiku i eventualno ograničenje korišćenja.

Koji senzor je najbolji za viljuškar?

Zavisi od prilaza, brzine, tereta i mešanja sa pešacima. Magnetna petlja ili radar mogu aktivirati vrata, ali zaštita otvora i razdvajanje toka rešavaju se zasebno.

Šta se događa kada nestane struja?

Postupak zavisi od modela i opcija. Mogući su ručno podizanje, lanac, oslobađanje ili UPS, uz pisanu proceduru i obezbeđenje zone pre intervencije.

Koliko često se servisiraju brza industrijska vrata?

Interval određuju broj ciklusa, okruženje, uputstvo proizvođača i procena rizika. Zaštitni uređaji, zavesa, vođice i rezervni postupak proveravaju se redovno.

Zatražite procenu industrijskog prolaza

Pošaljite mere, fotografije, kratak video toka i podatke o vozilima, vetru i broju ciklusa. Dracom će predložiti rešenje zasnovano na stvarnom procesu, bez izmišljenih univerzalnih brzina, ušteda ili bezbednosnih garancija.
