Automatska krilna pešačka vrata: automatizacija postojećeg prolaza

Automatska krilna pešačka vrata mogu biti dobro rešenje kada nema bočnog prostora za klizna vrata ili kada treba zadržati postojeći otvor. Ipak, operator se ne bira samo prema širini krila. Prvo se proveravaju masa i stanje krila, šarke, zazori, smer otvaranja, nadvratnik, brava, prag, vetar i prostor kroz koji krilo prolazi. Zaštita korisnika mora obuhvatiti putanju krila sa obe strane, a pristupačnost se proverava na celoj ruti. Dracom zato automatizaciju postojećih vrata potvrđuje tek posle pregleda na objektu.

Kako rade automatska krilna vrata

Krilna vrata se otvaraju rotacijom oko šarki. Operator iznad vrata pokreće jedno ili dva krila preko odgovarajuće ruke, kontroliše ubrzanje, brzinu, ugao, zadržavanje u otvorenom položaju i zatvaranje. Aktivaciju mogu dati senzor prilaza, taster, beskontaktni prekidač ili kontrola pristupa.

Komanda za otvaranje nije isto što i zaštita korisnika. Aktivacioni uređaj javlja da neko želi prolaz, dok zaštitni senzori prate zone u kojima pokretno krilo može da dodirne osobu ili prepreku. Oba dela moraju biti usklađena sa geometrijom, brzinom i profilom korisnika.

Kada su racionalnija od kliznih vrata

Krilni operator koristi postojeću putanju vrata i ne traži slobodan bočni zid ili fiksno polje u koje bi klizno krilo otišlo. Zato može biti praktičan na unutrašnjim prolazima, kontrolisanim zonama, ordinacijama, kancelarijama, stambenim i javnim objektima.

Ta prednost ima cenu: otvoreno krilo zauzima prostor ispred ili iza otvora. U tesnom hodniku može preseći pravac kretanja, smanjiti manevarski prostor ili pogoditi korisnika koji prilazi iz bočnog smera. Ako je potreban brz i neprekidan dvosmerni tok, kvalitetna automatska klizna vrata mogu biti pogodnija.

Odluka se zasniva na stvarnom toku, prostoru i nameni, ne na tome koji pogon je lakše montirati.

Da li se postojeća vrata mogu automatizovati

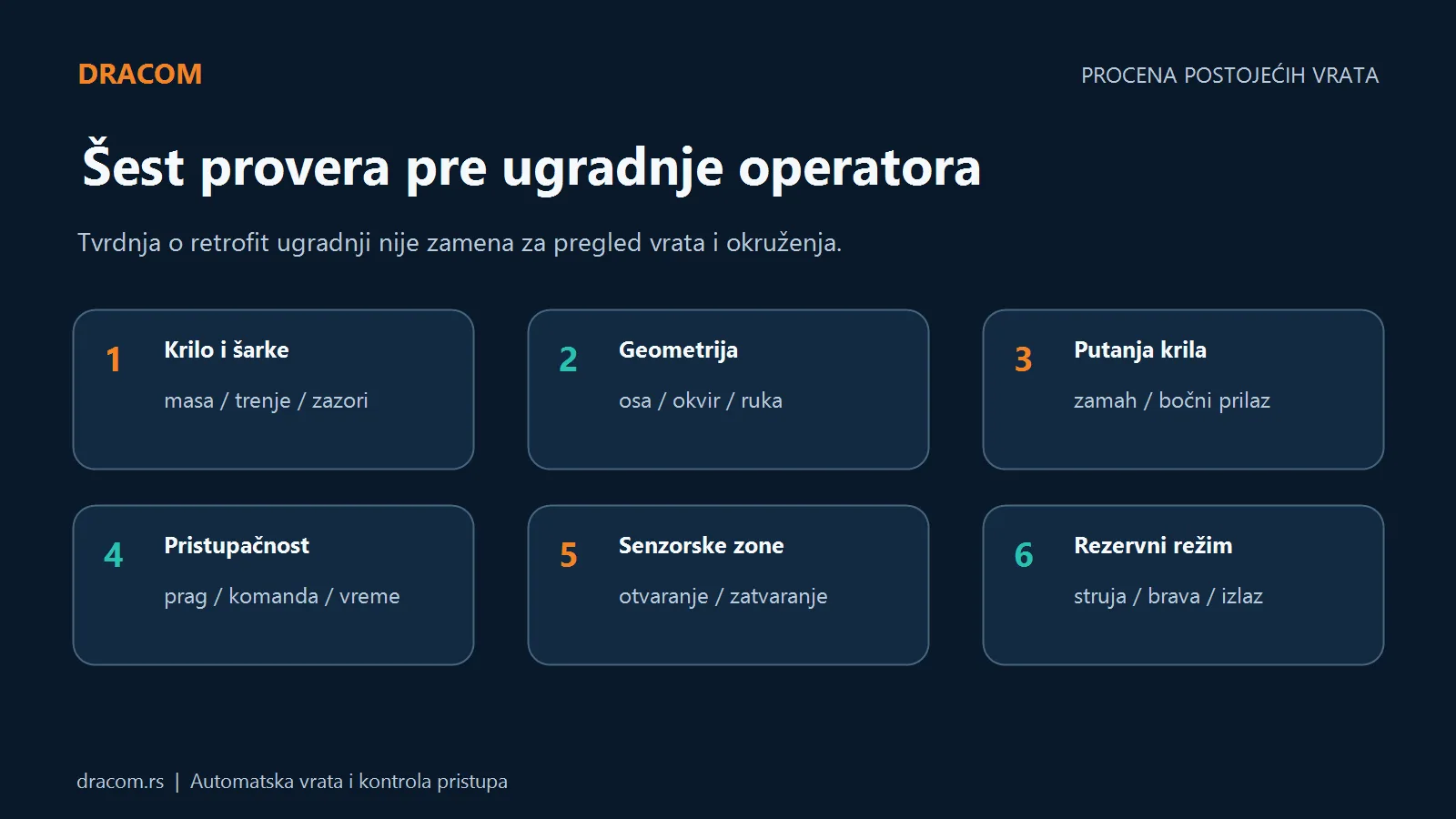

Proizvođači nude operatore za nova i postojeća krilna vrata, ali to nije dokaz da je svako zatečeno krilo spremno za automatizaciju. Pre izbora proveravaju se:

• masa, širina, visina i konstrukcija krila;
• stanje i položaj šarki;
• trenje, krivljenje i struganje o pod ili okvir;
• zazori na ivicama i moguća mesta uklještenja;
• postojeći zatvarač, brava, zasun i dihtovanje;
• čvrstoća nadvratnika i mesta za pričvršćenje;
• prag, pod i čista širina prolaza;
• broj očekivanih ciklusa i ponašanje na vetru.

Operator ne treba da prikriva mehanički kvar. Ako se ručna vrata teško ili neujednačeno pomeraju, prvo se rešavaju krilo, šarke, okvir ili pod. U suprotnom pogon radi pod nepotrebnim opterećenjem, a zaštitno ponašanje postaje nepredvidivo.

Tvrdnju proizvođača da operator može automatizovati različite tipove vrata treba čitati kao opis porodice proizvoda. Tačna dozvoljena masa, širina, moment i način montaže potvrđuju se iz dokumentacije konkretnog modela.

Potisna ili klizna ruka i smer otvaranja

Veza operatora i krila zavisi od toga na kojoj strani je pogon, u kom smeru se vrata otvaraju i kakvi su okvir i nadvratnik. Potisna zglobna ruka i klizna ruka imaju različite geometrijske zahteve, raspoloživ ugao i vizuelni uticaj.

Kod dvokrilnih vrata proveravaju se redosled zatvaranja, preklop krila, brava i istovremeno ili koordinisano kretanje. Položaj ruke ne određuje se samo po fotografiji. Potrebne su kotirane mere dubine okvira, položaja ose šarke, gornje ivice krila i dostupne noseće podloge.

Pogrešna geometrija može smanjiti ugao, povećati opterećenje, napraviti udar na kraju hoda ili ostaviti nedovoljan čist prolaz. Zbog toga konačno mesto operatora i ruke potvrđuje monter koji poznaje izabrani sistem.

Senzori moraju pratiti celu putanju krila

Kod kliznih vrata najveći deo kretanja prati liniju fasade ili zida. Kod krilnih vrata površina krila prolazi kroz široku zonu. Korisnik može prići sa strane šarki, sa strane brave, iz hodnika ili iza otvorenog krila. Senzorska polja zato se projektuju prema svim realnim prilazima.

Procena obuhvata:

1. zonu na strani u koju se vrata otvaraju;
2. zonu na suprotnoj strani tokom zatvaranja;
3. vodeću ivicu i područje šarki;
4. bočni tok koji može ući u putanju;
5. sporije korisnike, decu i osobe sa pomagalima;
6. predmete koji privremeno ostaju u prolazu.

Odgovor na prepreku može uključiti usporavanje, zaustavljanje ili promenu smera, u skladu sa modelom, režimom i procenom rizika. Ne postoji univerzalna brzina ili sila koja se bez merenja može proglasiti bezbednom za svaka vrata.

Pristupačnost se ne dobija samim dodavanjem motora

Automatizacija može ukloniti potrebu da korisnik ručno savlada teško krilo, ali cela ruta i dalje mora biti upotrebljiva. Proveravaju se prilaz, nagib, prag, čista širina, manevarski prostor, položaj komande, vreme otvorenosti i nastavak kretanja iza vrata.

Taster ili čitač treba da bude dostupan korisniku pre ulaska u putanju krila. Vreme zadržavanja mora omogućiti realan prolaz, uključujući invalidska kolica, hodalicu, dečja kolica ili prtljag. Ako se vrata otvaraju prema korisniku, potrebno je dovoljno prostora da se bez uzmicanja izbegne krilo.

Ručni režim, sila potrebna za otvaranje i ponašanje pri nestanku napajanja proveravaju se za izabrani operator i projekat. Marketinška oznaka „low energy“ ili „accessible“ nije zamena za procenu rizika i ispitivanje na objektu.

Vetar i spoljna ugradnja

Vetar deluje na krilo kao na polugu. Isti nalet ima drugačiji efekat na usko puno krilo, široko stakleno krilo i vrata u zavetrini. Pritisak može usporiti otvaranje, ubrzati zatvaranje ili sprečiti pravilno naleganje brave.

Neki modeli su predviđeni i za spoljne uslove uz odgovarajuću zaštitu od prašine i vlage, ali to ne važi za svaki operator. Proveravaju se deklaracija modela, orijentacija fasade, nadstrešnica, učestalost udara vetra, temperatura, odvodnja i zaptivanje. Funkcija kompenzacije vetra, ako postoji, ne popravlja loše dimenzionisano krilo ili neodgovarajuću konstrukciju.

Kontrola pristupa i električna brava

Kada su vrata zaključana, operator ne sme pokušavati da pokrene krilo pre nego što brava stvarno oslobodi prolaz. Potrebno je uskladiti čitač, kontroler, električnu bravu ili prihvatnik, signal stanja, kašnjenja i operator.

Projektom se definiše šta se događa kada je dozvola važeća, kada brava ne oslobodi, kada su vrata blokirana i kada nestane komunikacija. Za dvokrilna vrata proverava se redosled i zaključavanje oba krila. Dobra integracija sprečava udaranje u zaključanu bravu i daje osoblju jasan signal kvara.

Povezivanje se ne svodi na spajanje dva kontakta. Potrebna je provera napona, logike, bezbednog stanja i odgovornosti za ponovno puštanje u rad.

Požar, evakuacija i nestanak struje

Automatska krilna vrata se ne proglašavaju automatski protivpožarnim ili evakuacionim vratima. Krilo, okvir, okov, zatvarač, operator, brava i upravljanje moraju biti deo odgovarajućeg rešenja za konkretnu namenu.

Ako su vrata na izlaznoj ruti ili imaju zahtev za otpornost na požar ili kontrolu dima, ponašanje se usklađuje sa projektom i dokumentacijom sistema. Definišu se signal protivpožarnog sistema, bezbedno stanje, mogućnost ručnog prolaza i ponašanje brave.

Pri nestanku napajanja sistem može preći u ručni rad, ostati zatvoren, otvoriti se ili koristiti rezervno napajanje, zavisno od modela i projekta. Ne treba objavljivati univerzalnu sekvencu niti korisnicima savetovati premošćavanje zaštite.

Standardi i propisi u Srbiji

Institut za standardizaciju Srbije vodi SRPS EN 16005:2025 za bezbednost pri upotrebi automatskih pešačkih vrata. Zvanični obuhvat izričito uključuje automatska krilna vrata, kao i relevantne primene na normalnim, hitnim i izlaznim rutama i kod protivpožarnih ili dimonepropusnih vrata.

Za pristupačnost se proveravaju i važeći propisi Republike Srbije o nesmetanom kretanju i pristupu osobama sa invaliditetom, deci i starim osobama. Konkretne obaveze zavise od vrste objekta, radova i projekta. Ovaj tekst je informativan i nije zamena za projekat, procenu rizika, protivpožarni elaborat, dokumentaciju proizvođača ili tumačenje nadležnog stručnog lica.

Održavanje i provera funkcija

Redovan pregled obuhvata krilo, šarke, ruku, pričvršćenja, zazore, bravu, senzore, komande i ponašanje pri prepreci. Proveravaju se buka, udar na kraju hoda, promena brzine i svaki slučaj kada vrata ne zatvaraju ili ne otvaraju do predviđenog položaja.

Osoblje objekta može da održava zonu čistom, prati vidljiva oštećenja i koristi propisanu komandu za zaustavljanje. Ne treba da otvara operator, radi pod naponom, menja silu ili isključuje senzore. Interval servisa određuju proizvođač, broj ciklusa, okruženje i procena rizika.

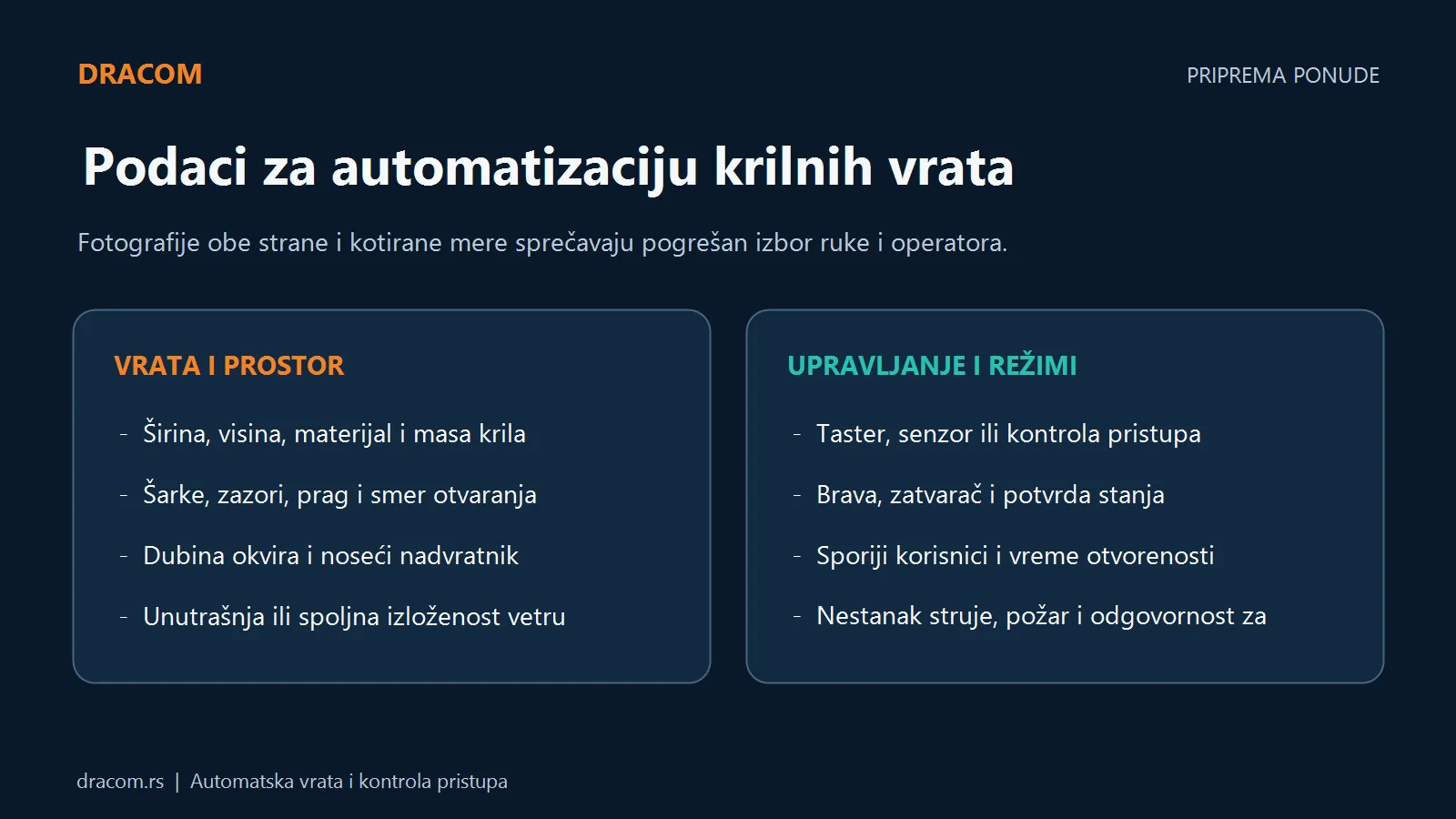

Podaci potrebni za ponudu

Pošaljite fotografije obe strane vrata, širinu i visinu krila, smer otvaranja, dubinu okvira, položaj šarki, vrstu brave i podatak da li postoji zatvarač. Navedite materijal i približnu masu ako su poznati, broj ciklusa, korisnike, unutrašnju ili spoljnu lokaciju, vetar, prag i raspoloživ prostor oko putanje.

Za integraciju su potrebni i podaci o tasteru, čitaču, kontroli pristupa, protivpožarnom signalu i rezervnom napajanju. Dracom posle pregleda može da predloži operator, ruku, senzore, komandne uređaje i obim radova u okviru ponude za automatska vrata.

Najčešća pitanja

Mogu li se automatizovati postojeća krilna vrata?

Često mogu, ali tek posle provere krila, šarki, zazora, nadvratnika, brave, praga i geometrije ruke. Tvrdnja proizvođača o retrofit ugradnji nije univerzalna potvrda kompatibilnosti.

Da li su krilna vrata bolja kada nema prostora?

Ne traže bočni prostor za klizanje, ali krilo zauzima zonu zamaha. Potrebno je proveriti hodnik, manevarski prostor i prilaze sa obe strane.

Koji senzori su potrebni?

Konfiguracija zavisi od putanje krila, brzine, režima, prilaza i profila korisnika. Aktivacioni uređaj i zaštitni senzori imaju različite funkcije i projektuju se zajedno.

Da li mogu da rade napolju?

Samo ako konkretan model i ugradnja odgovaraju spoljnoj izloženosti. Proveravaju se vlaga, prašina, temperatura, vetar, nadstrešnica i karakteristike krila.

Kako rade kada nestane struja?

Bezbedno stanje zavisi od operatora, brave, namene i projekta. Unapred se definišu ručni prolaz, eventualno rezervno napajanje i postupak ovlašćenog osoblja.

Koliko često se servisiraju?

Interval određuju proizvođač, broj ciklusa, uslovi rada i procena rizika. Senzori, reakcija na prepreku, šarke, ruka i brava proveravaju se redovno.

Pošaljite podatke za stručnu procenu

Pošaljite fotografije, mere i opis rada postojećih vrata. Dracom će proveriti da li je automatizacija opravdana, koji operator i ruka odgovaraju geometriji i kako treba rešiti senzore, pristupačnost, bravu, rezervni režim, montažu i održavanje.
