Beninca VN.MT40V – ventilisani trofazni pogon sa kočnicom

Beninca VN.MT40V je 400 Vac trofazni bočni pogon za velika industrijska sekcijska vrata, rolo vrata i neuravnotežene rolo-zatvarače. Ventilisani motor sa električnom kočnicom namenjen je intenzivnoj upotrebi, uz ručno lančano upravljanje i redukciju krajnjih položaja 1/40.

Tehnički podaci

Napajanje	400 Vac trofazno, 50/60 Hz
Maksimalna struja	2,2 A
Nominalna snaga	900 W prema uputstvu
Maksimalni moment	340 Nm prema aktuelnoj stranici
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	38
Otvor vratila	1″ / 25,4 mm
Redukcija krajnjih položaja	1/40
Režim	intenzivna upotreba
Zaštita	IP40
Masa	22,9 kg prema aktuelnoj stranici

Ventilacija, kočnica i ručni lanac

Električna kočnica drži opterećenje, a ventilacija omogućava intenzivan rad. Ručno lančano otkočivanje ima mikroprekidač koji prekida napajanje. Četiri krajnja prekidača se mikrometarski podešavaju. Pogon nema integrisanu centralu, prijemnik ni enkoder.

Konflikt aktuelne stranice i starijeg uputstva

Aktuelna stranica navodi 340 Nm i 22,9 kg, dok uputstvo revizije R4 iz 2010. navodi 185 Nm i 22,5 kg. Za aktuelni prodajni zapis koriste se javni podaci, a starije vrednosti ostaju servisna referenca za starije jedinice.

Projektovanje i servis

Proizvođač ne navodi jednu univerzalnu maksimalnu površinu vrata za ovaj model. Izbor mora biti zasnovan na momentu, masi, balansu, prečniku vratila, brzini i ciklusima. Dracom radi proračun, montažu i servis; trofazno priključenje mora izvesti kvalifikovano lice.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska velika sekcijska/rolo vrata i neuravnotezene rolo kapije	Zvanicni web
Napajanje	400	Web + manual
Maksimalna apsorbovana struja	2.2	Zvanicni web
Nominalna snaga	900	Manual
Obrtni moment	340 (web) / 185 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	38	Zvanicni web
Redukcija krajnjih pozicija	1/40	Zvanicni web
Rezim rada	Intenzivna upotreba (ventilisan motor)	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Elektro-kocnica	Da	Zvanicni web
Rucno otkocivanje	Lancano sa mikroprekidacem	Zvanicni web
Broj podesivih krajnjih prekidaca	4	Zvanicni web
Otvor osovine	25.4	Web + manual
Enkoder	Ne	Zvanicni web
Tezina	22.9 (web) / 22.5 (manual)	Web + manual
Radna temperatura	-20 do +50	Zvanicni web
Broj motora po paleti	16	Zvanicni web

Problemi i rešenja

## Motor se ne pokreće

## Kočnica se ne otpušta ili ostaje aktivna

## Lančano otkočivanje ne radi ispravno

## Vrata se ne zaustavljaju na tačnoj poziciji

## Motor se pregreva

## Neusaglašenost obrtnog momenta sa dokumentacijom

Proverite trofazno napajanje 400Vac na svim fazama.
Proverite da li je ručica za otkočivanje vraćena u radni položaj — mikroprekidač prekida napajanje motora dok je aktivirano ručno otkočivanje.
Proverite ispravnost elektro-kočnice (kočnica koja se ne otpušta može sprečiti pokretanje).
Proverite napajanje kalema kočnice.
Proverite mehaničko habanje ili zaglavljivanje kočione papuče.
Proverite položaj i podmazanost lančanog mehanizma.
Proverite da mikroprekidač ispravno detektuje položaj ručice za otkočivanje.
Proverite podešenost 4 mikrometrijski podesiva krajnja prekidača.
Proverite ispravnost centrale (START/THINKY) i njenih ulaza za krajnje prekidače.
VN.MT40V je predviđen za intenzivnu upotrebu (ventilisan motor), ali proverite da ventilacioni otvori nisu blokirani prljavštinom.
Postoji razlika između zvaničnog sajta (340Nm) i arhiviranog uputstva (185Nm). Za kritične instalacije kontaktirati zvaničnog distributera radi potvrde tačne vrednosti za konkretnu reviziju proizvoda.

Tehničke specifikacije za Beninca VN.MT40V — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	VN.MT40V
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.MT40V — motor za sekcijska garažna vrata

Galerija i video – Beninca VN.MT40V — motor za sekcijska garažna vrata

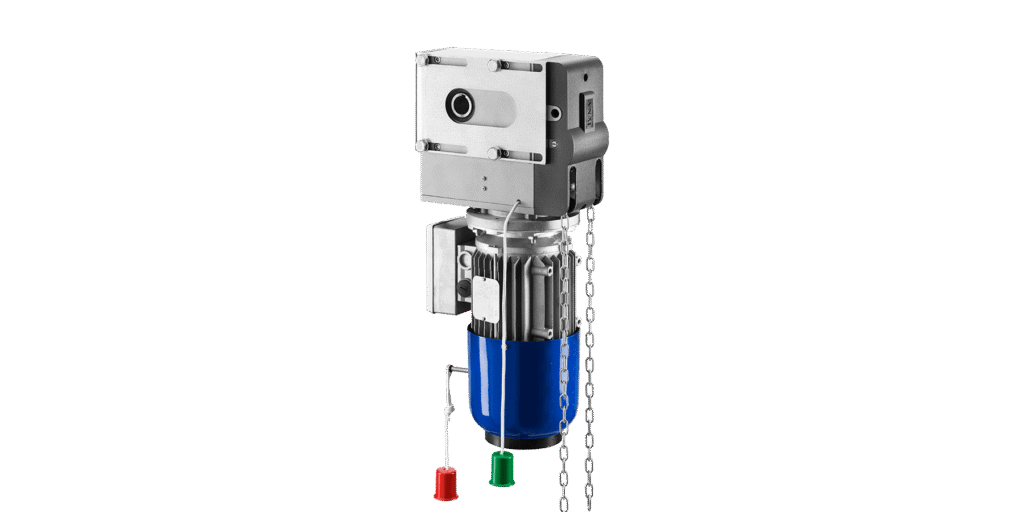

Beninca VN.MT40V Motori za segmentna vrata — naslovna slika

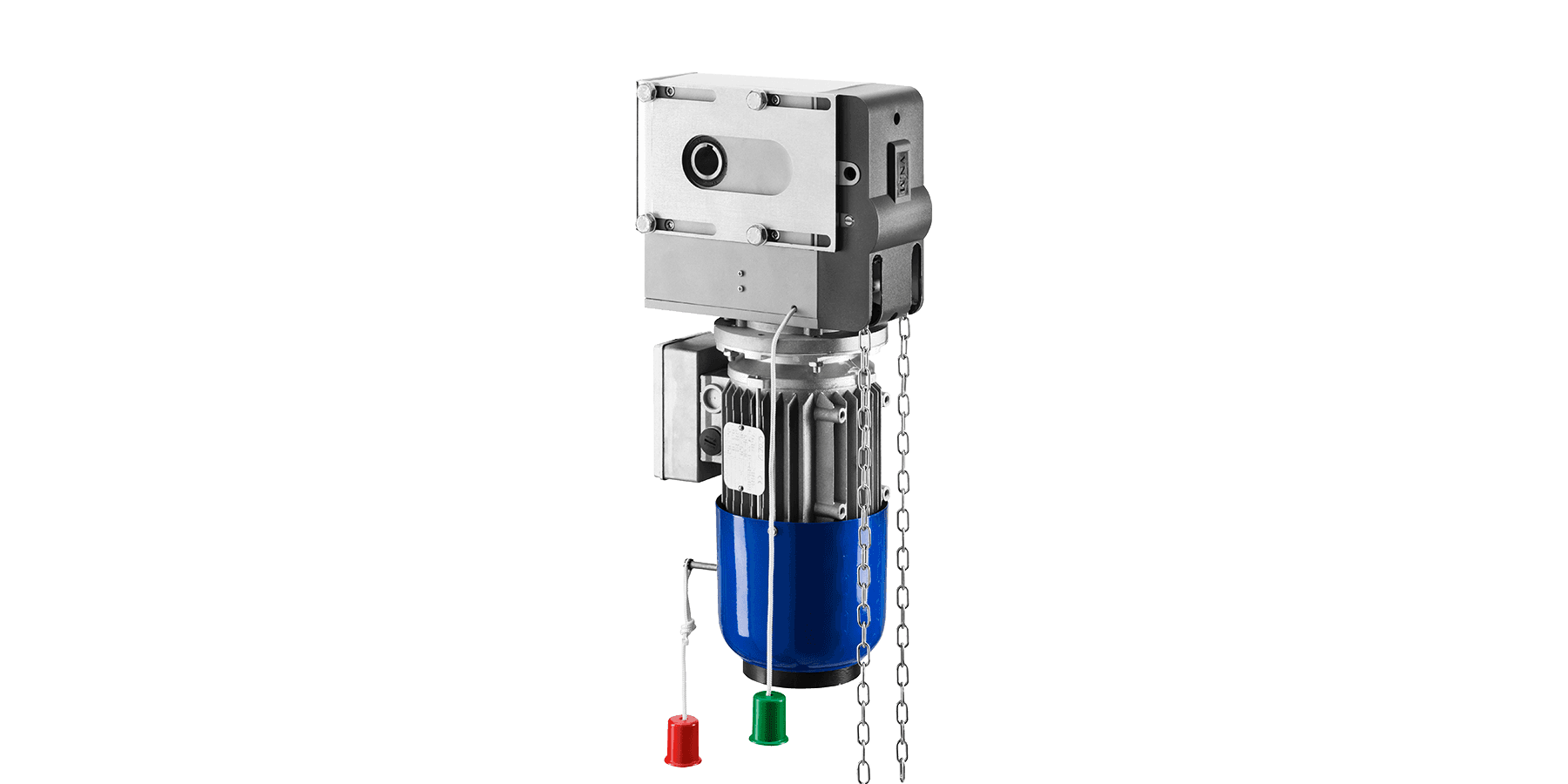

Beninca VN.MT40V Motori za segmentna vrata — prikaz 2

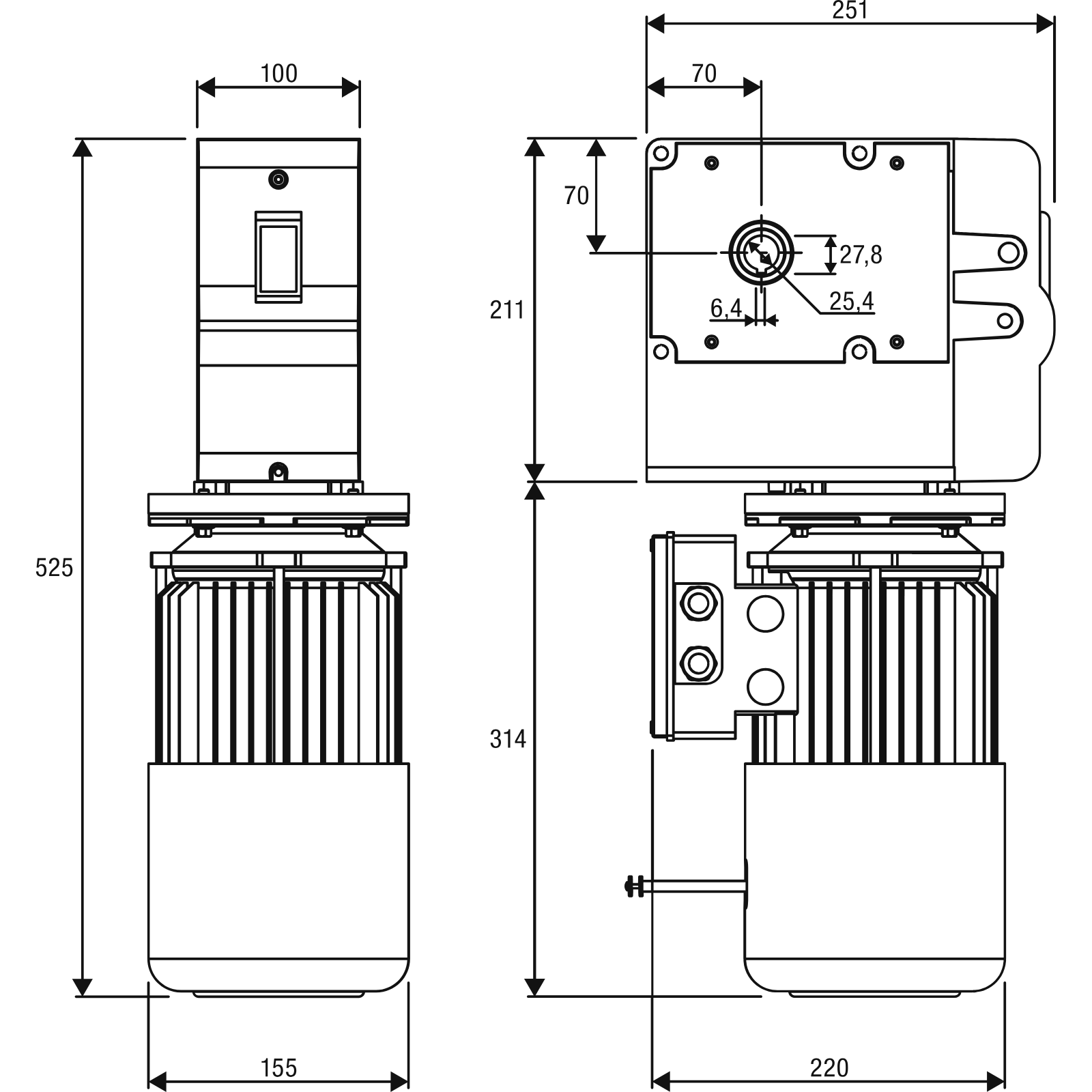

Beninca VN.MT40V Motori za segmentna vrata — prikaz 3

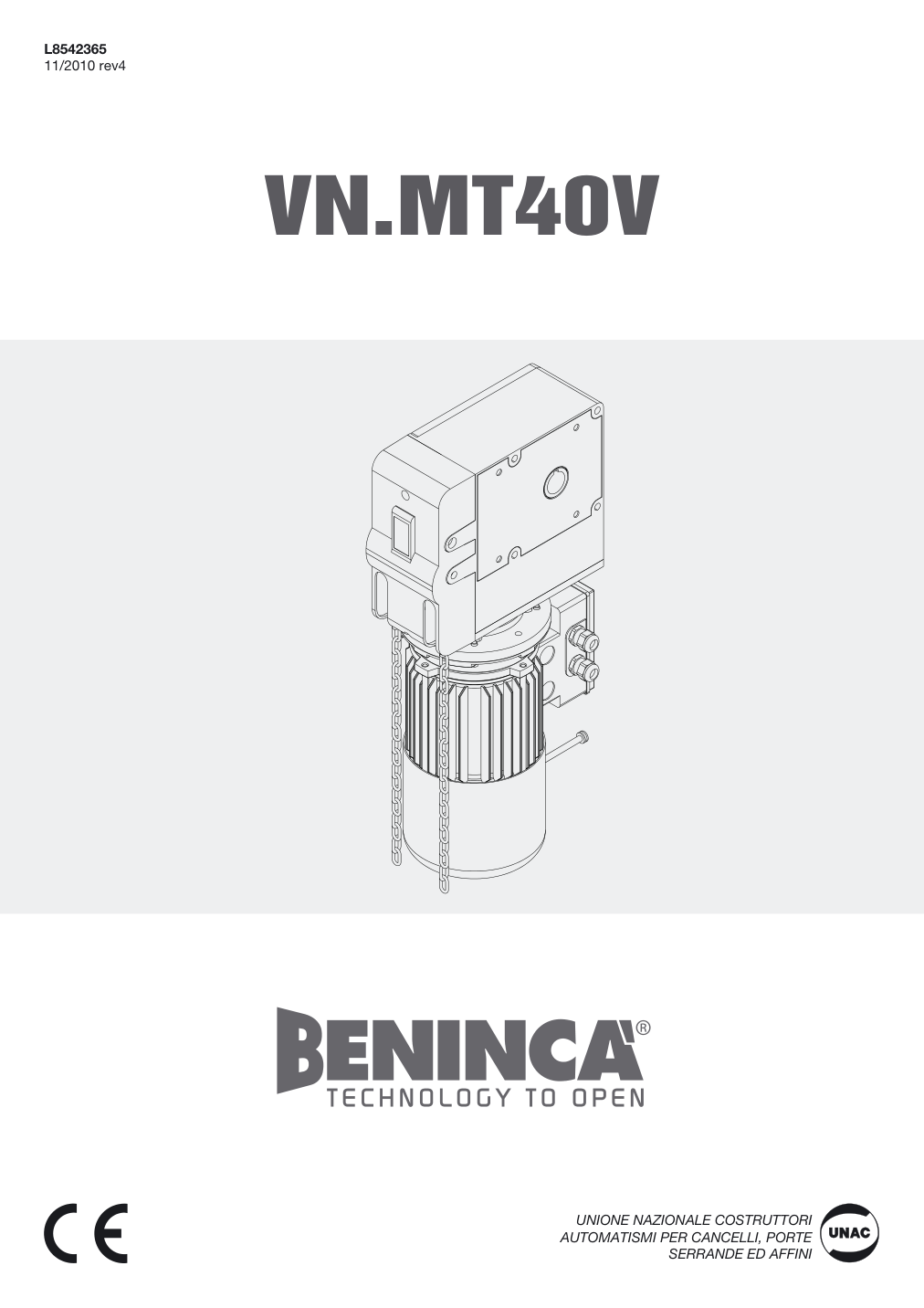

Beninca VN.MT40V Motori za segmentna vrata — prikaz 4

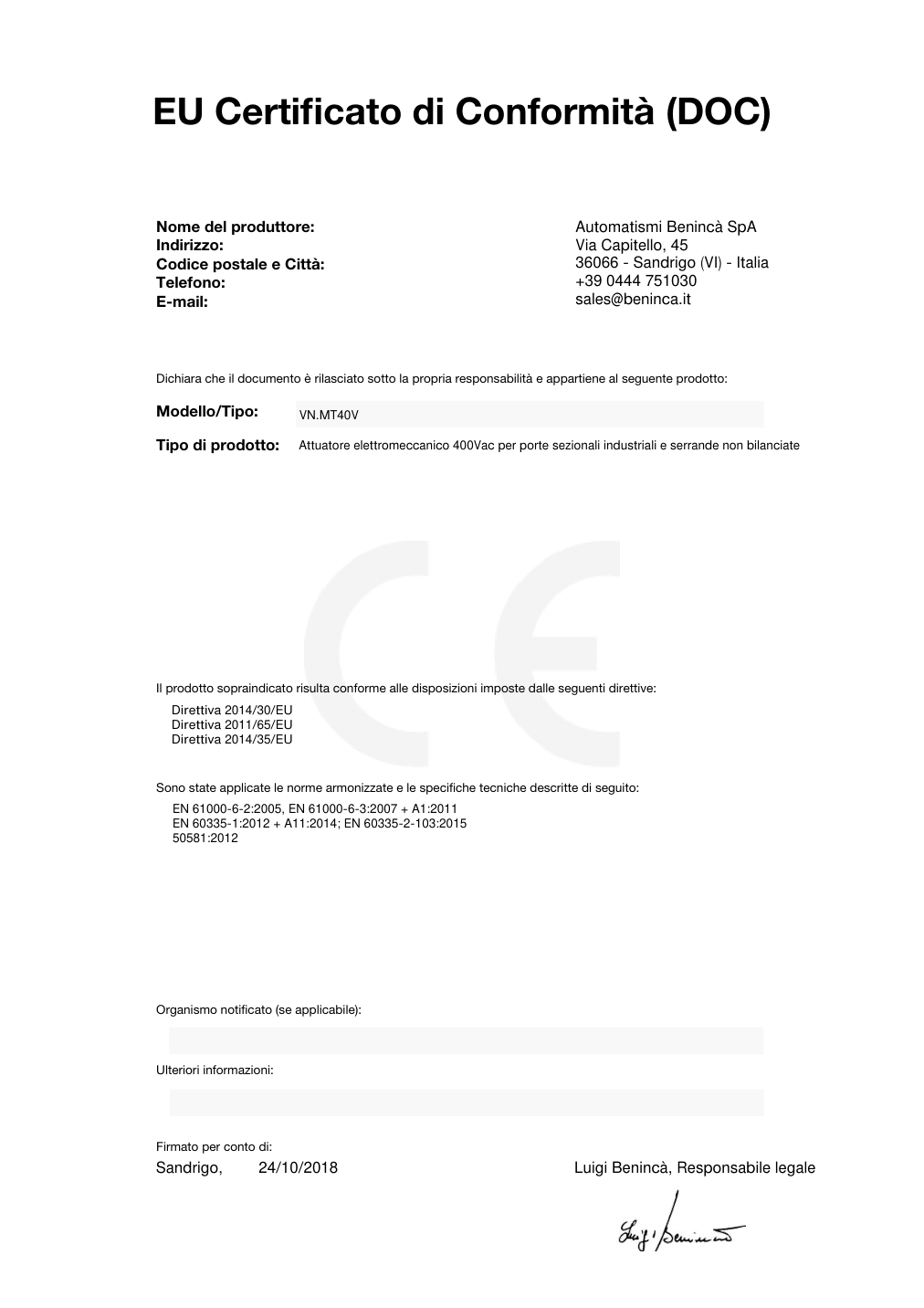

Beninca VN.MT40V Motori za segmentna vrata — prikaz 5

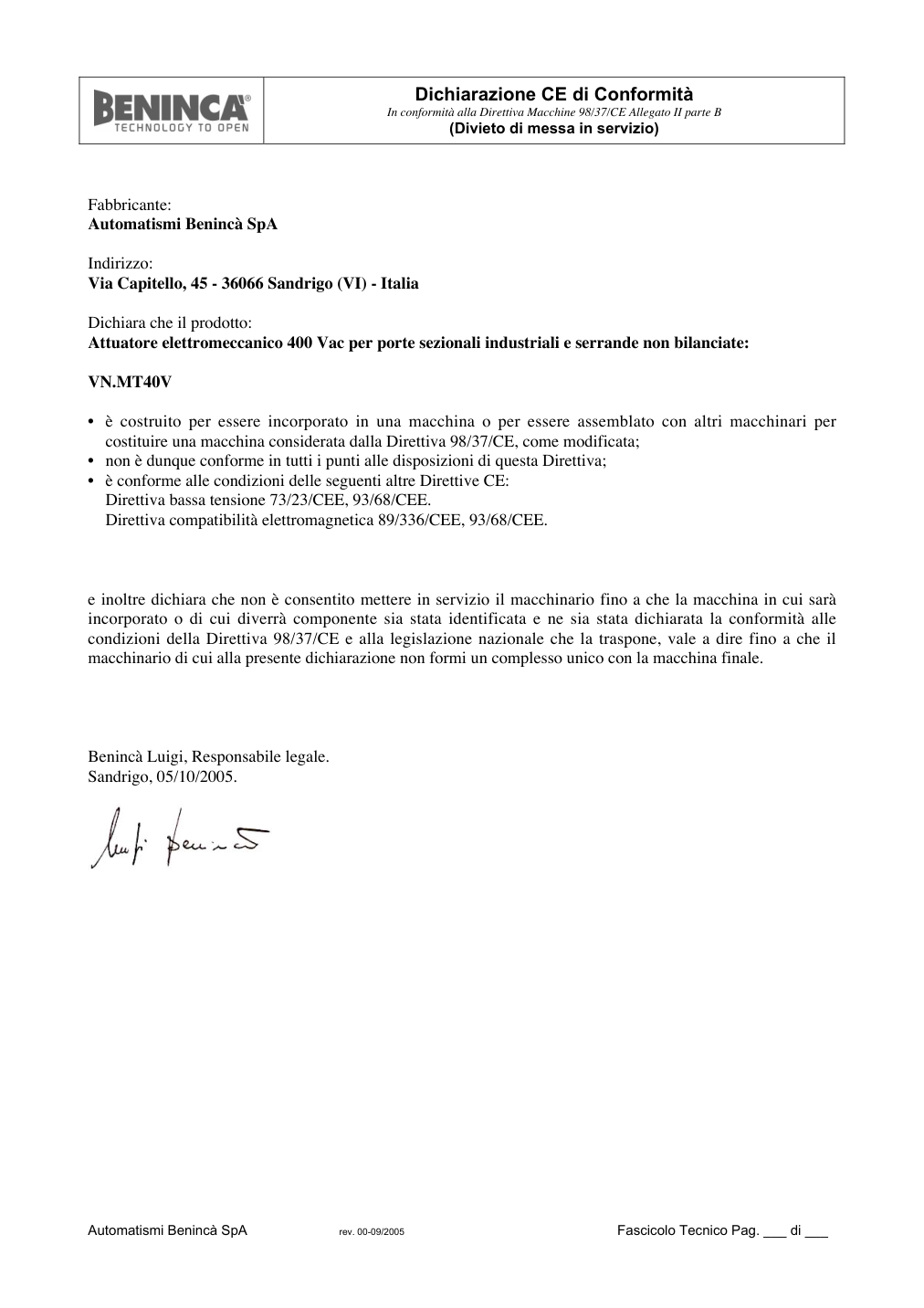

Beninca VN.MT40V Motori za segmentna vrata — prikaz 6

Video – Beninca VN.MT40V — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca VN.MT40V — motor za sekcijska garažna vrata

Za koja vrata je VN.MT40V?

Za velika industrijska sekcijska i rolo vrata i neuravnotežene rolo-zatvarače.

Da li proizvođač navodi maksimalnu površinu vrata?

Na aktuelnoj stranici nema jedne maksimalne površine; potreban je proračun.

Koje napajanje koristi?

400 Vac trofazno.

Koliki je moment?

Aktuelna stranica navodi 340 Nm; starije uputstvo 185 Nm.

Kolika je brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 38.

Koji je otvor vratila?

25,4 mm.

Koja je redukcija krajnjih položaja?

1/40.

Da li ima ventilaciju?

Da, ventilisani motor je namenjen intenzivnoj upotrebi.

Da li ima električnu kočnicu?

Da.

Da li ima ručni lanac?

Da, sa sigurnosnim mikroprekidačem.

Koliko krajnjih prekidača ima?

Četiri mikrometarski podesiva prekidača.

Da li ima enkoder?

Ne.

Da li ima centralu?

Ne.

Koje centrale se navode?

START i THINKY za odgovarajuću trofaznu konfiguraciju.

Koliki je stepen zaštite?

IP40.

Koja je radna temperatura?

Od −20 °C do +50 °C.

Ko sme da priključi pogon?

Kvalifikovano lice za trofazne sisteme i industrijska vrata.
