Beninca VN.MT40 — motor za sekcijska garažna vrata – opis proizvoda

Beninca VN.MT40 – trofazni industrijski pogon sa odnosom 1/40

Beninca VN.MT40 je bočni pogon od 400 Vac sa ručnim lancem i redukcijom krajnjih položaja 1/40 za industrijska sekcijska i rolo vrata do 40 m². Nema centralu, prijemnik ni enkoder; spoljna centrala i sigurnosni uređaji biraju se prema zahtevima instalacije.

Tehnički podaci

Napajanje	400 Vac trofazno, 50/60 Hz
Maksimalna struja	1,7 A
Maksimalni moment	180 Nm prema aktuelnoj stranici
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	38
Otvor vratila	1″ / 25,4 mm
Redukcija krajnjih položaja	1/40
Radni ciklus	50%
Zaštita	IP40
Površina vrata	do 40 m²
Masa	15 kg

Mehanika i zaštita

Pogon ima uljno podmazan prenos, četiri mikrometarski podesiva krajnja prekidača i sigurnosni mikroprekidač koji prekida napajanje tokom brzog ručnog otpuštanja. Opcioni prenosi 1:1 i 1:1,8 omogućavaju odmak pogona ili prilagođavanje odnosa momenta i brzine.

Centrala i razlika u izvorima

Za trofazni sistem proizvođač navodi START ili THINKY. Aktuelni javni podatak je 180 Nm, dok starije uputstvo navodi 105 Nm. Prodajni zapis koristi aktuelnu vrednost; pri servisu se mora proveriti tačna pločica i revizija motora.

Dracom usluga

Izbor zahteva proveru mase, balansa, vratila, broja potrebnih obrtaja i intenziteta rada. Trofazno ožičenje i bezbednosno ispitivanje mora izvesti kvalifikovano lice. Dracom obezbeđuje projektovanje, montažu i servis u Srbiji.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata (trofazna)	Zvanicni web
Napajanje	400	Web + manual
Maksimalna apsorbovana struja	1.7	Web + manual
Obrtni moment	180 (web) / 105 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	38	Zvanicni web
Redukcija krajnjih pozicija	1/40	Zvanicni web
Rezim rada	50	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Maksimalna povrsina vrata	40	Zvanicni web
Enkoder	Ne	Zvanicni web
Tezina	15	Zvanicni web

Problemi i rešenja

## Motor se ne pokreće

## Vrata se ne zaustavljaju na tačnoj poziciji

## Motor se pregreva ili se aktivira termička zaštita

## Neusaglašenost obrtnog momenta sa dokumentacijom

## Buka ili vibracije prilikom rada

Proverite trofazno napajanje 400Vac na svim fazama (moguć ispad jedne faze).
Proverite termičku zaštitu motora (motor ima termosklopku, moguće je pregrevanje pri prekoračenju 50% duty cycle-a).
Proverite konekcije ka eksternoj centrali (START/THINKY).
Proverite podešenost krajnjih prekidača/enkodera na centrali.
Kod VN.MT40, redukcija 1/40 omogućava finije podešavanje nego kod VN.MT20 — proverite da li je centrala ispravno konfigurisana za ovaj broj obrtaja (38).
Proverite da ciklus rada ne prelazi 50% (npr. previše uzastopnih ciklusa u kratkom vremenskom periodu).
Proverite opterećenje vrata — ako vrata prelaze 40m² površine, motor je predimenzionisan pogrešno.
Ukoliko instalacija zahteva tačnu vrednost obrtnog momenta, imajte u vidu da postoji razlika između zvaničnog sajta (180Nm) i arhiviranog uputstva (105Nm). Za kritične instalacije preporučuje se kontakt sa zvaničnim distributerom radi potvrde tačne vrednosti za konkretnu revizuju proizvoda.
Proverite pritegnutost montažnih vijaka motora i redukcije.
Proverite podmazivanje (uljno kupatilo) — nedostatak ulja može izazvati povećanu buku.

Tehničke specifikacije za Beninca VN.MT40 — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	VN.MT40
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.MT40 — motor za sekcijska garažna vrata

Galerija i video – Beninca VN.MT40 — motor za sekcijska garažna vrata

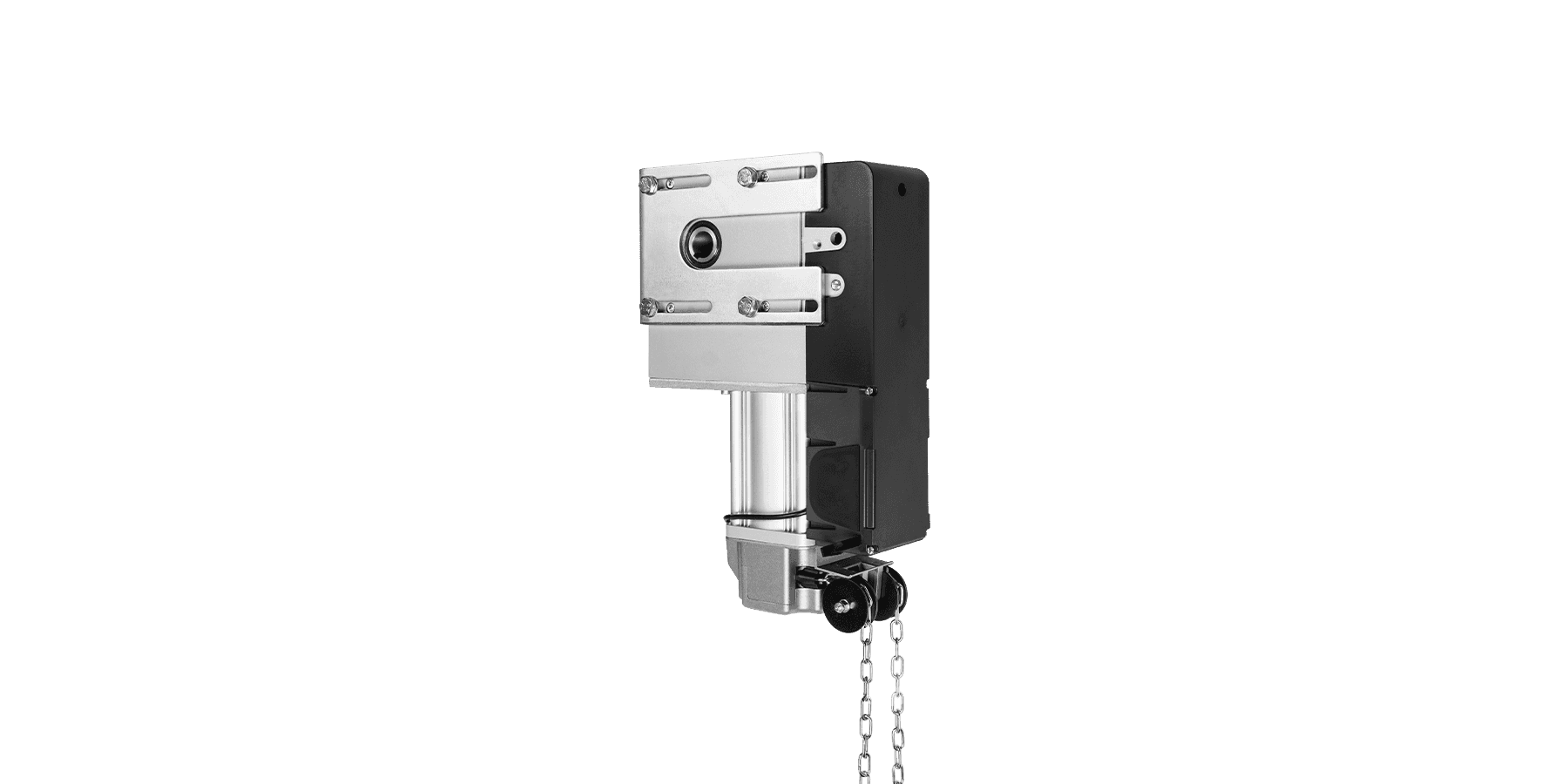

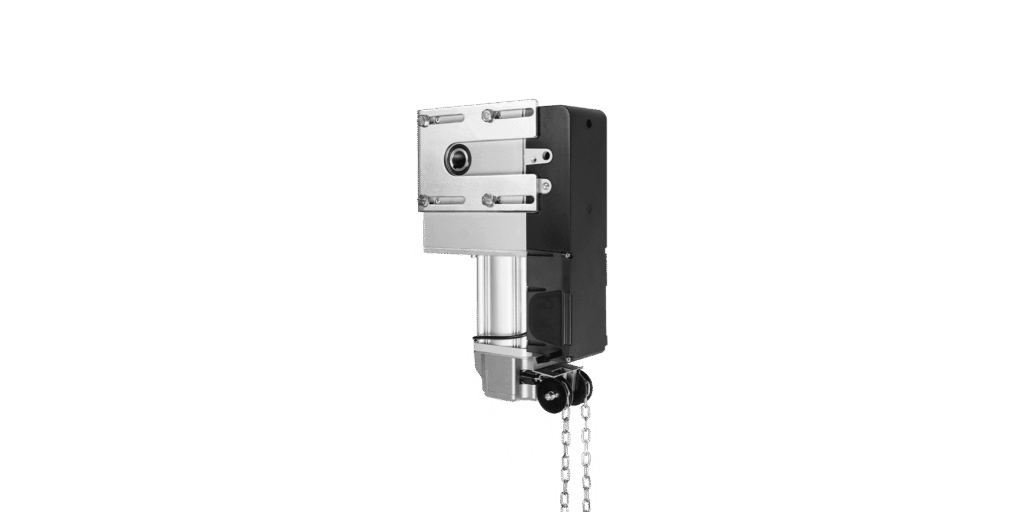

Beninca VN.MT40 Motori za segmentna vrata — naslovna slika

Beninca VN.MT40 Motori za segmentna vrata — prikaz 2

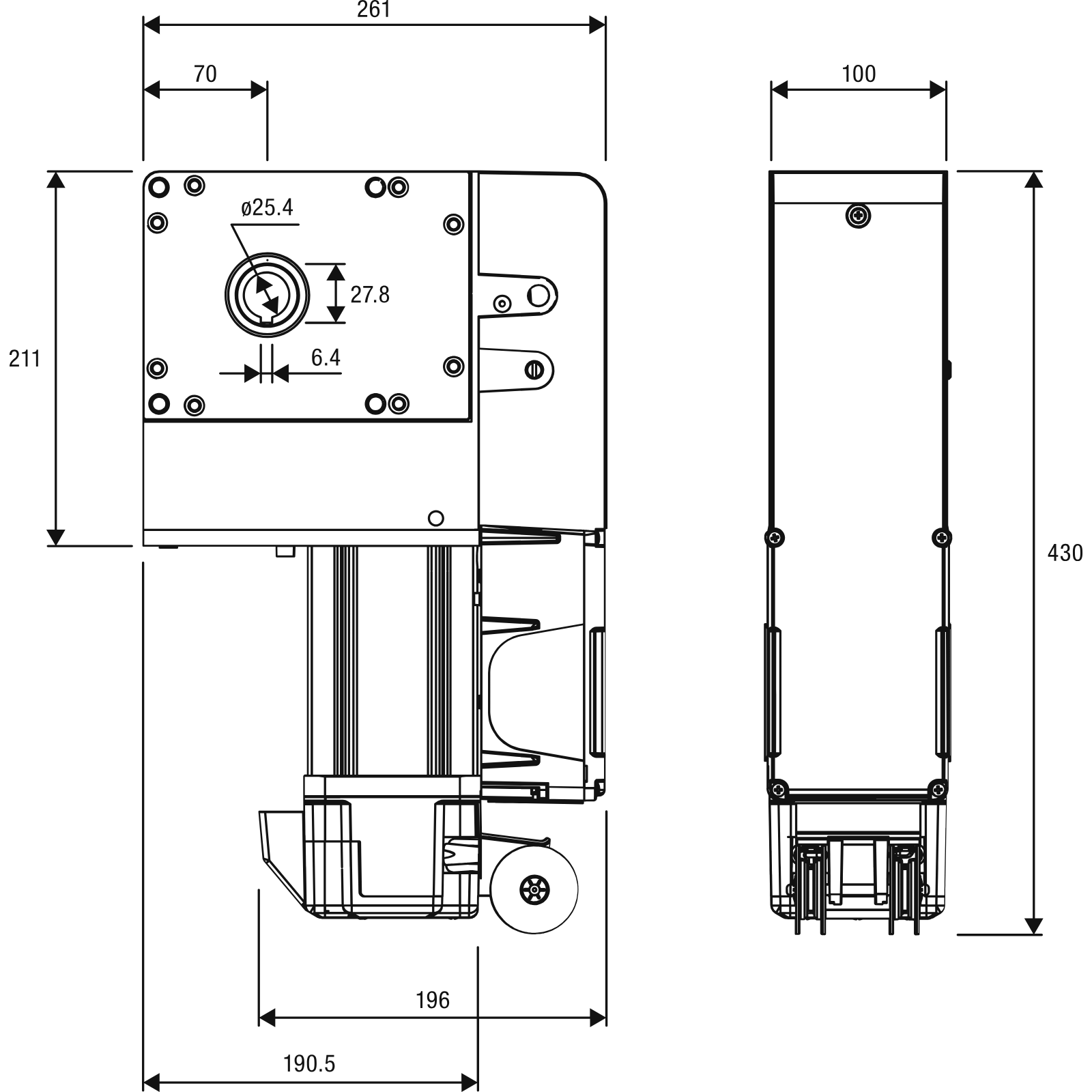

Beninca VN.MT40 Motori za segmentna vrata — prikaz 3

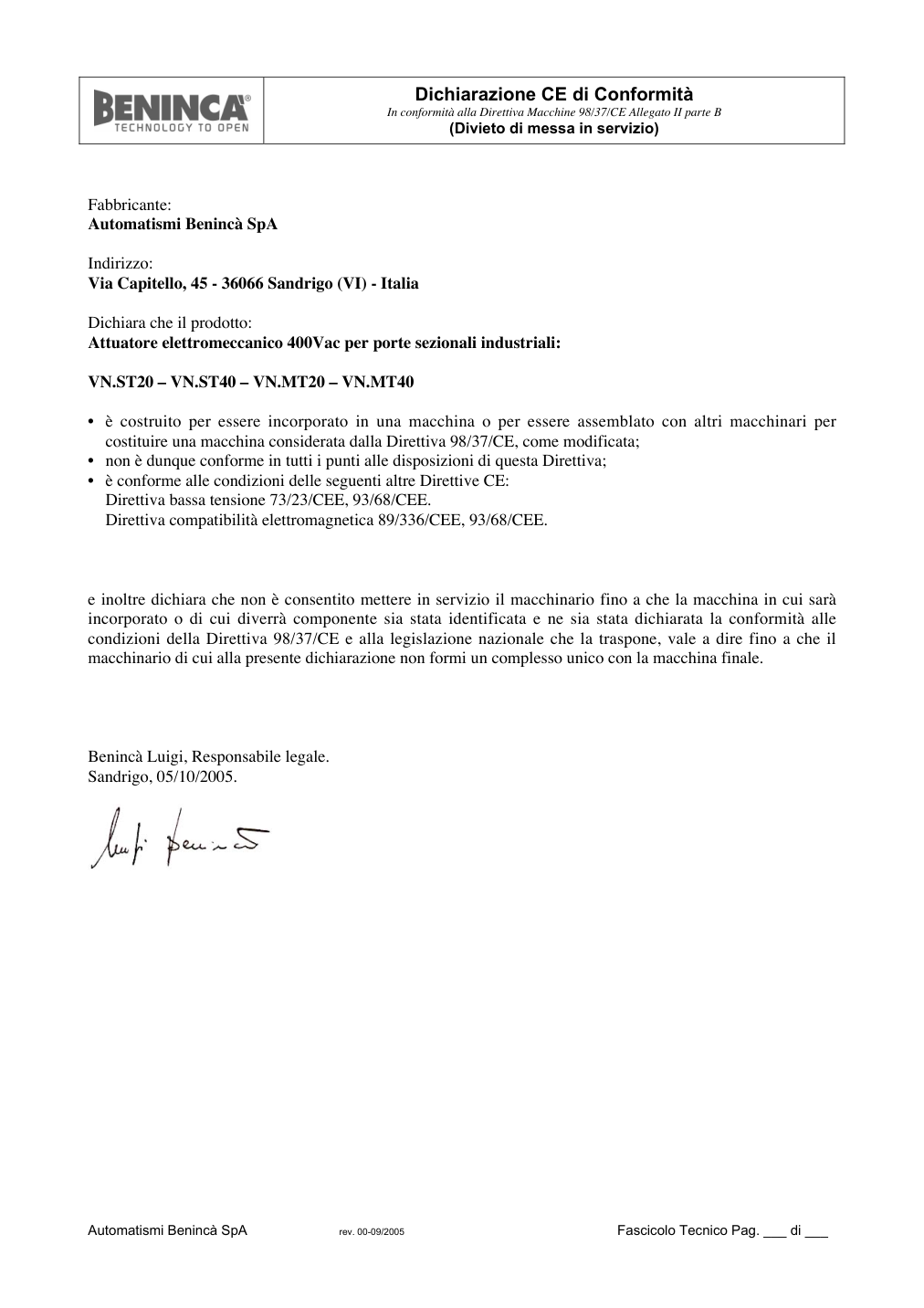

Beninca VN.MT40 Motori za segmentna vrata — prikaz 4

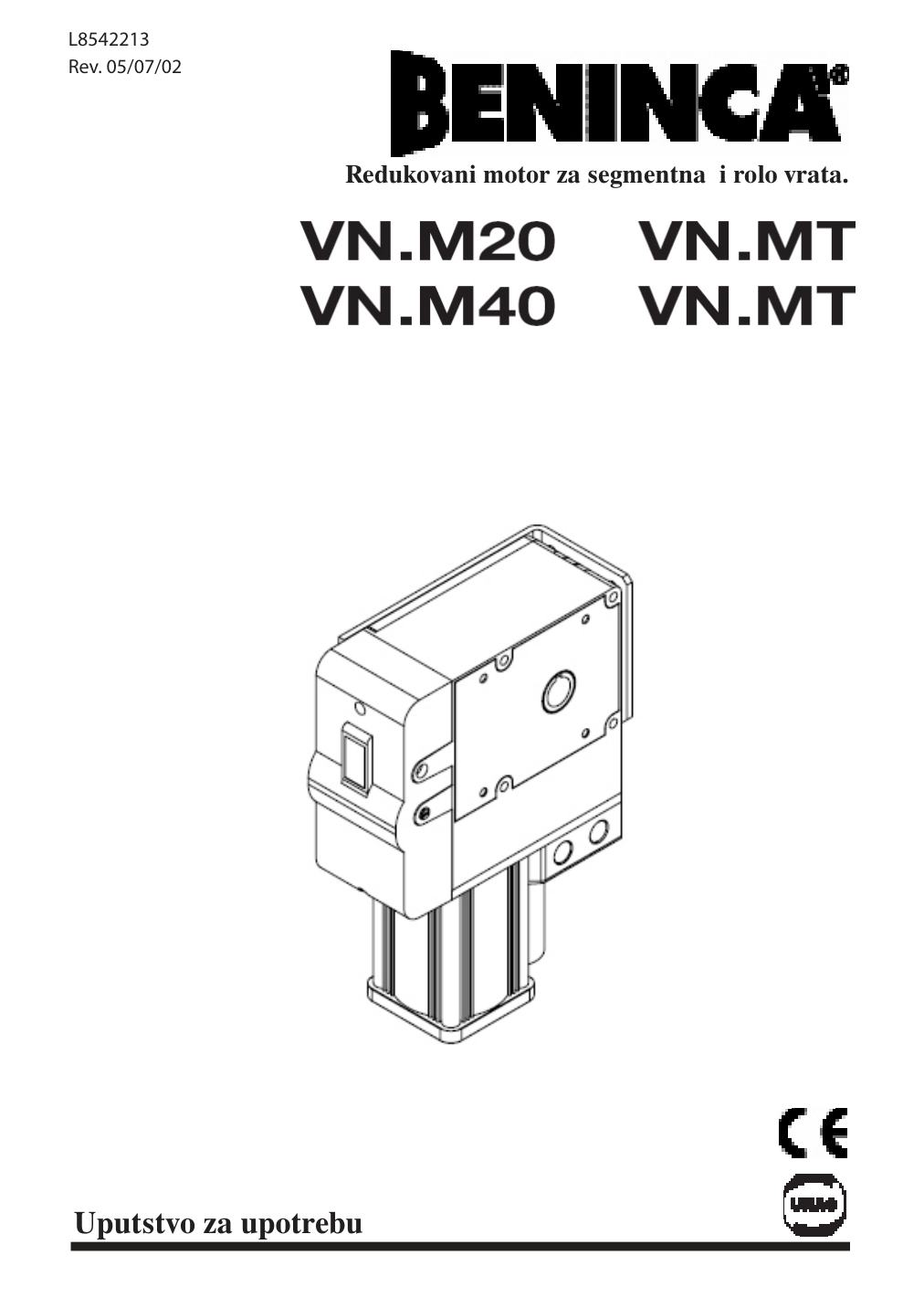

Beninca VN.MT40 Motori za segmentna vrata — prikaz 5

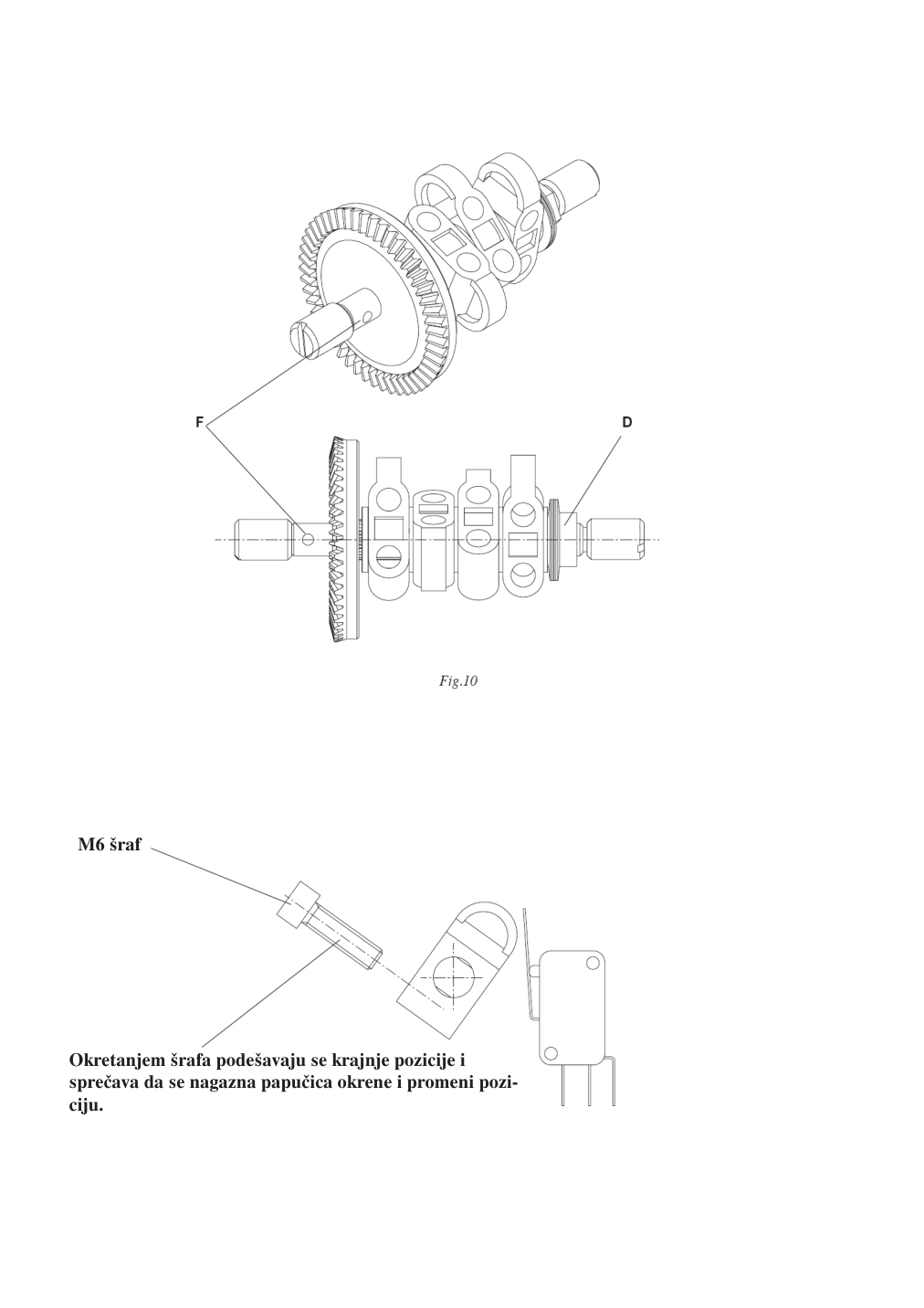

Beninca VN.MT40 Motori za segmentna vrata — prikaz 6

Video – Beninca VN.MT40 — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca VN.MT40 — motor za sekcijska garažna vrata

Za koja vrata je VN.MT40?

Za industrijska sekcijska i rolo vrata do 40 m².

Koje napajanje koristi?

400 Vac trofazno.

Koliki je moment?

Aktuelna stranica navodi 180 Nm; starije uputstvo 105 Nm.

Kolika je brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 38.

Koji je otvor vratila?

25,4 mm.

Koja je redukcija krajnjih položaja?

1/40.

Koliki je radni ciklus?

50%.

Da li ima enkoder?

Ne.

Da li ima centralu?

Ne.

Koje centrale se navode?

START i THINKY.

Da li ima ručni lanac?

Da.

Kako je zaštićen pri otpuštanju?

Mikroprekidač prekida napajanje motora.

Koliki je stepen zaštite?

IP40.

Kako se podmazuje?

Uljem.

Koja je razlika prema VN.MT20?

Oba su trofazna, ali MT40 ima odnos krajnjih položaja 1/40 i do 38 obrtaja; MT20 ima 1/20 i do 18.

Da li 40 m² garantuje izbor?

Ne, proveravaju se masa, balans, vratilo, moment i ciklusi.

Ko sme da priključi motor?

Kvalifikovani instalater za trofazne sisteme.
