Beninca VN.M20 ESW — industrijski motor sa apsolutnim enkoderom – opis proizvoda

Beninca VN.M20 ESW – industrijski motor sa apsolutnim enkoderom

VN.M20 ESW je 230 Vac bočni pogon za industrijska sekcijska i rolo vrata do 35 m². Apsolutni enkoder omogućava podešavanje krajnjih položaja direktno sa THINKY centrale, a brzi priključak pojednostavljuje ožičenje.

Tehnički podaci

Napajanje	230 Vac, 50/60 Hz
Struja	3,3 A
Moment	130 Nm prema aktuelnoj stranici
Brzina	24 o/min
Izlazni obrtaji	najviše 18
Vratilo	1″ / 25,4 mm
Površina	do 35 m²
Radni ciklus	30%
Zaštita	IP40
Masa	15,5 kg

ESW sistem i komplet

Motor nema ugrađenu centralu. Predviđen je za THINKY centralu, a komplet KVN.M20ESW sadrži motor, THINKY i kabl sa brzim priključkom dužine 5 m. Sadržaj konkretnog paketa mora se potvrditi prema šifri ponude.

Profesionalna primena

Uljno podmazan prenos, ručni lanac, sigurnosni mikroprekidač i apsolutni enkoder namenjeni su pouzdanom industrijskom radu. Dracom projektuje, ugrađuje i servisira komplet sa zaštitnim uređajima prema vratima i intenzitetu korišćenja.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska i rolo vrata	Zvanicni web
Napajanje	230	Zvanicni web
Maksimalna apsorbovana struja	3.3	Zvanicni web
Obrtni moment	130	Zvanicni web
Maksimalan broj izlaznih obrtaja	18	Zvanicni web
Izlazna brzina	24	Zvanicni web
Precnik otvora za osovinu	25.4	Zvanicni web
Redukcija krajnjih pozicija	1/20	Zvanicni web
Rezim rada	30	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Podmazivanje	Ulje	Zvanicni web
Maksimalna povrsina vrata	35	Zvanicni web
Enkoder	Da – apsolutni	Zvanicni web
Brzo prikljucenje	Da – quick plug-in	Zvanicni web
Ugradjena centrala	Ne	Zvanicni web
Dostupan kao komplet	KVN.M20ESW (motor+THINKY+5m kabl)	Zvanicni web
Tezina	15.5	Zvanicni web
Broj motora po paleti	24	Zvanicni web

Problemi i rešenja

## Vrata se ne pokreću

## Krajnje pozicije nisu ispravno podešene

## Vrata rade neprecizno ili "trzaju" pri zaustavljanju

## Motor bučan ili se pregreva

## Kada pozvati Dracom servis

Proverite napajanje THINKY centrale (230/400 Vac).
Proverite quick plug-in konektor između motora i centrale — česti uzrok problema kod brzih priključaka je nepotpuno spojen konektor.
Proverite da je aktivirano ručno deblokiranje lancem.
Pošto motor koristi apsolutni enkoder, podešavanje se vrši isključivo kroz meni THINKY centrale (autoset funkcija), a ne mehanički. Proverite da centrala prepoznaje enkoder signal.
Ako centrala ne prepoznaje enkoder, proverite kabl i konektor, ili zamenite kabl (CABLE VN.ESW 5).
Proverite da THINKY firmver podržava punu enkodersku funkcionalnost (ažurirati ako je potrebno).
Proverite mehaničku ispravnost reduktora i lančanog prenosa.
Proverite nivo ulja u reduktoru.
Proverite da opterećenje ne prelazi 35m² kapacitet.
Kod sumnje na kvar enkodera, THINKY centrale, ili kada je potrebna zamena reduktora/motora.

Tehničke specifikacije za Beninca VN.M20 ESW — industrijski motor sa apsolutnim enkoderom

Proizvođač	Beninca
Model	VN.M20 ESW
Vrsta proizvoda	Motori za segmentna vrata

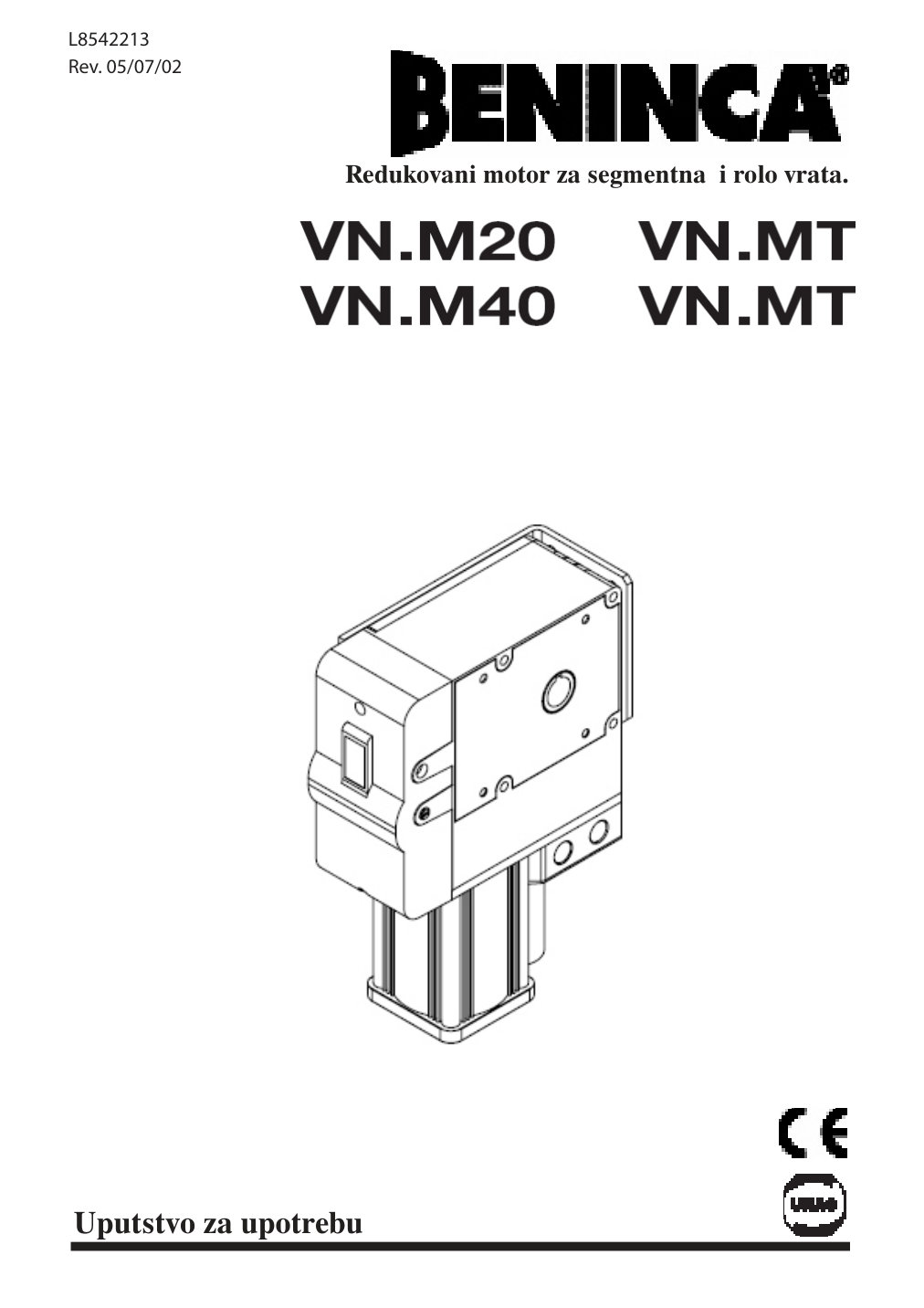

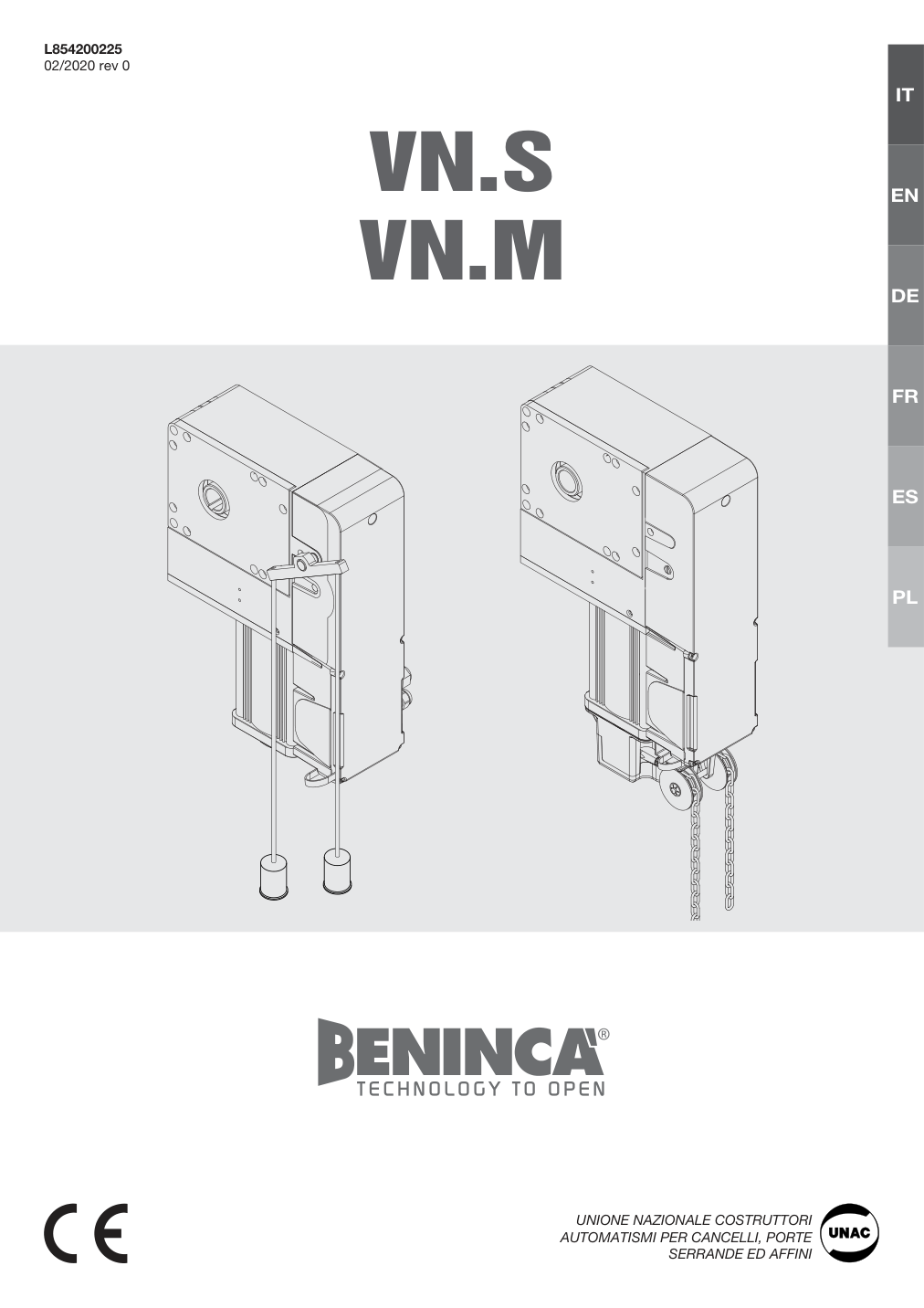

Uputstva i dokumentacija za Beninca VN.M20 ESW — industrijski motor sa apsolutnim enkoderom

Galerija i video – Beninca VN.M20 ESW — industrijski motor sa apsolutnim enkoderom

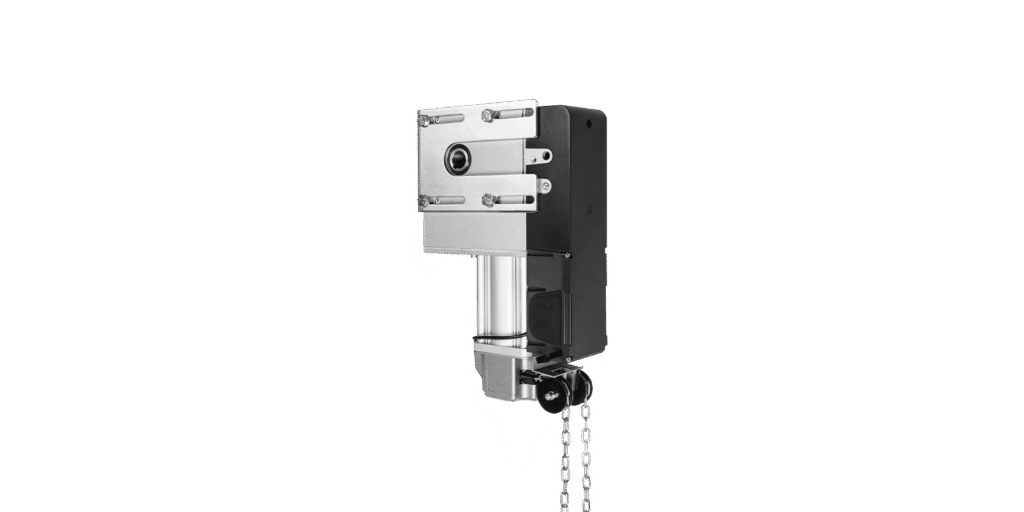

Beninca VN.M20 ESW Motori za segmentna vrata — naslovna slika

Beninca VN.M20 ESW Motori za segmentna vrata — prikaz 2

Beninca VN.M20 ESW Motori za segmentna vrata — prikaz 3

Beninca VN.M20 ESW Motori za segmentna vrata — prikaz 4

Beninca VN.M20 ESW Motori za segmentna vrata — prikaz 5

Beninca VN.M20 ESW Motori za segmentna vrata — prikaz 6

Video – Beninca VN.M20 ESW — industrijski motor sa apsolutnim enkoderom

Najčešća pitanja za Beninca VN.M20 ESW — industrijski motor sa apsolutnim enkoderom

Za koja vrata je VN.M20 ESW?

Za industrijska sekcijska i rolo vrata do 35 m².

Šta znači ESW?

Varijanta ima apsolutni enkoder i brzi priključak za kompatibilnu centralu.

Koja centrala se preporučuje?

THINKY.

Da li ima ugrađenu centralu?

Ne.

Koliki je moment?

Aktuelna stranica navodi 130 Nm.

Kolika je brzina?

24 o/min.

Koji je otvor vratila?

25,4 mm.

Koliki je radni ciklus?

30%.

Da li ima ručni lanac?

Da.

Kako se podešavaju položaji?

Preko apsolutnog enkodera direktno sa THINKY centrale.

Šta sadrži KVN.M20ESW?

Motor, THINKY centralu i 5 m kabla sa brzim priključkom prema aktuelnoj stranici.

Koliki je stepen zaštite?

IP40.

Kako se podmazuje?

Uljem.

Koja je radna temperatura?

Od −20 °C do +50 °C.

Da li 35 m² garantuje izbor?

Ne, proveravaju se masa, balans, vratilo, moment i ciklusi.

Šta poslati za ponudu?

Dimenzije, masu, fotografije vrata i vratila i broj dnevnih ciklusa.
