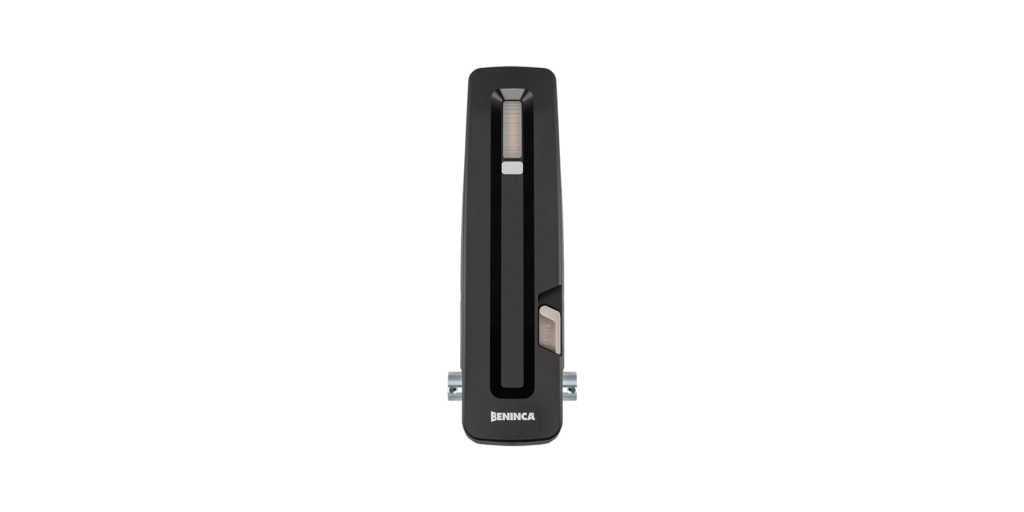

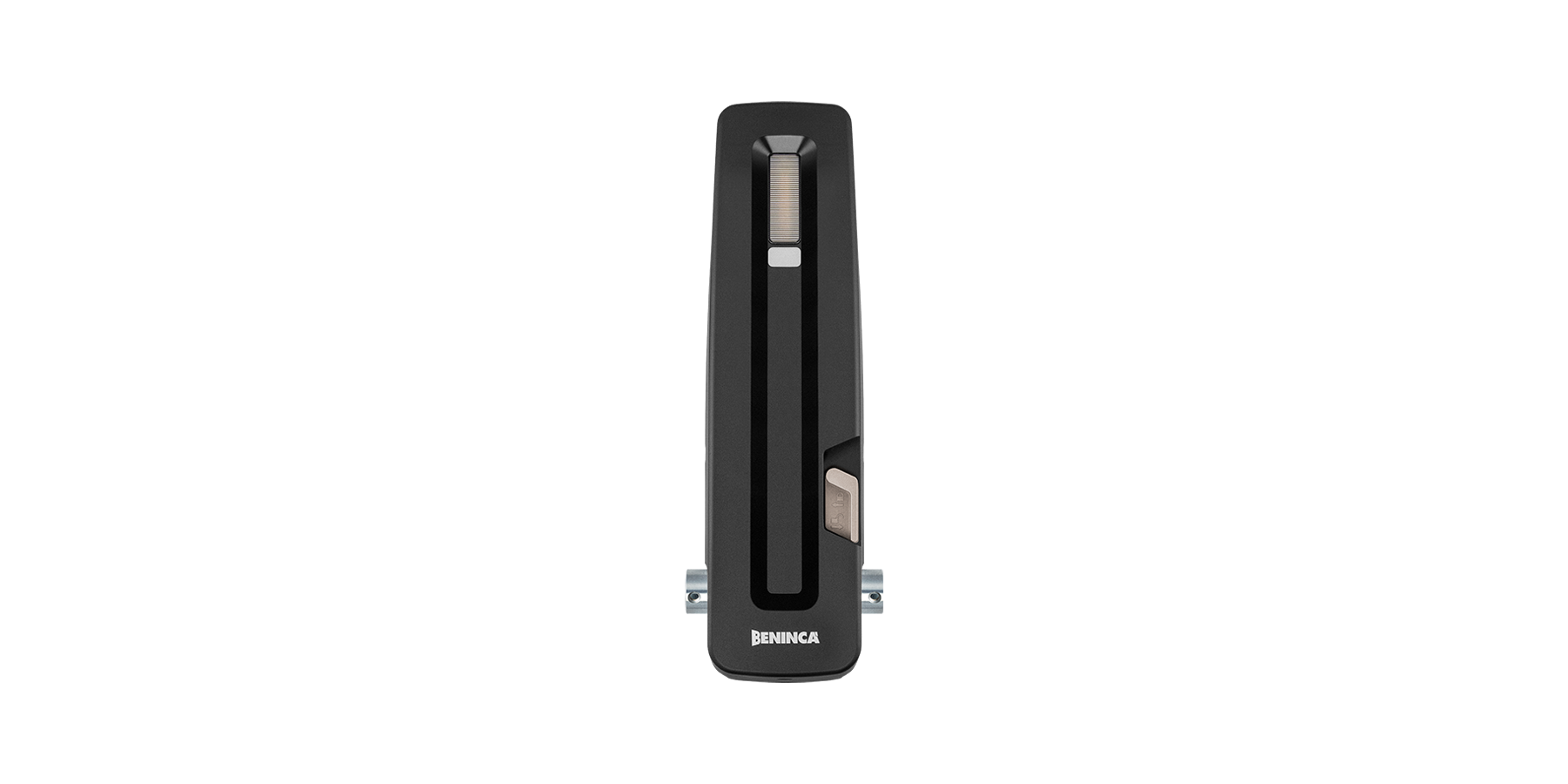

Beninca MARK.SC – motor bez centrale za vrata sa protivtegom

Beninca MARK.SC je 24 Vdc pogon sa enkoderom za intenzivnu upotrebu na garažnim vratima sa protivtegom. Nema ugrađenu centralu i zahteva spoljašnju TILTY24, koja može upravljati jednim ili sa dva motora. Namenjen je vratima do 8 m² sa jednim, odnosno do 12 m² sa dva motora. Nije pogon za standardna sekcijska vrata.

Ključne osobine

300 Nm i vreme otvaranja 14–17 sekundi;
enkoder, integrisani graničnik otvaranja i komandna dugmad;

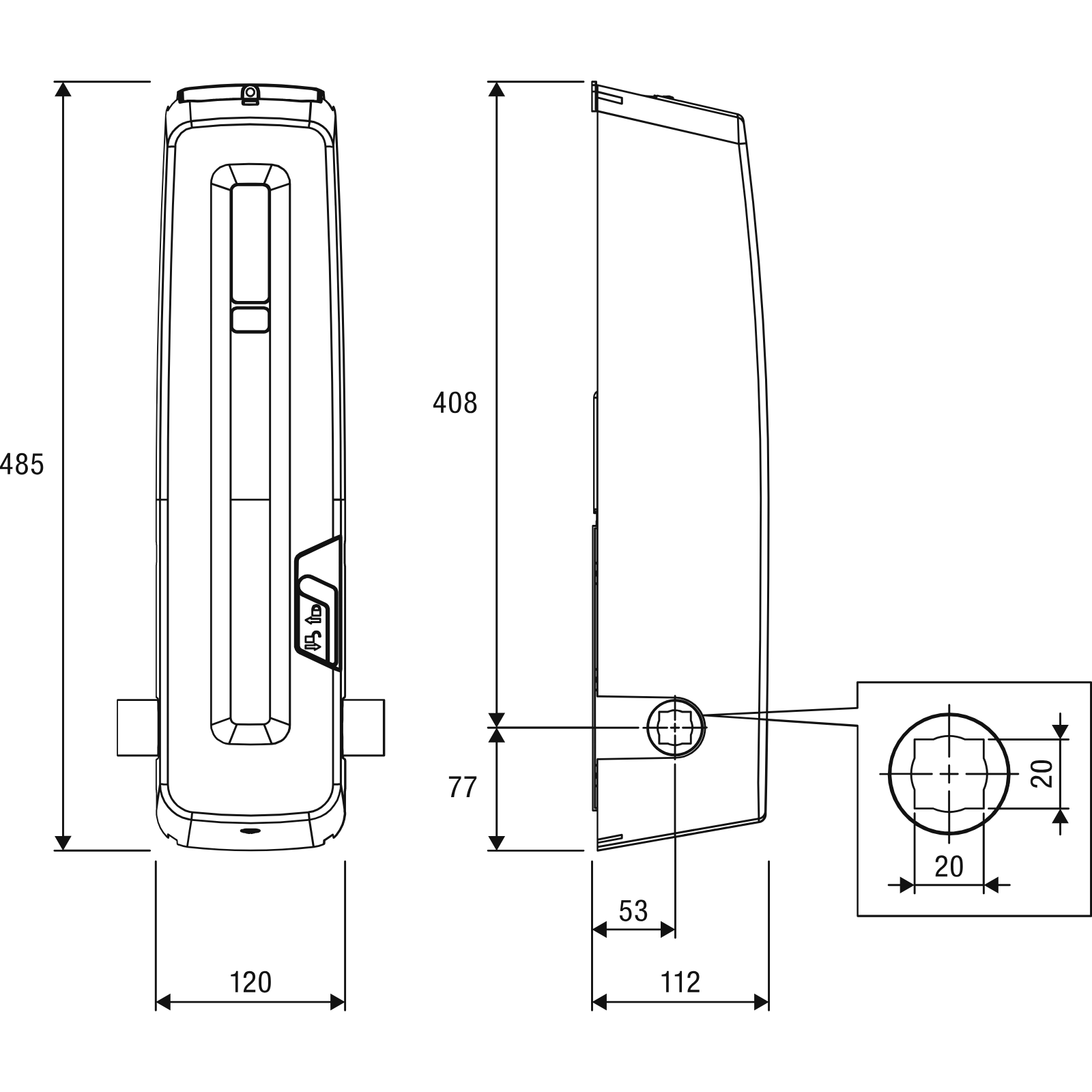

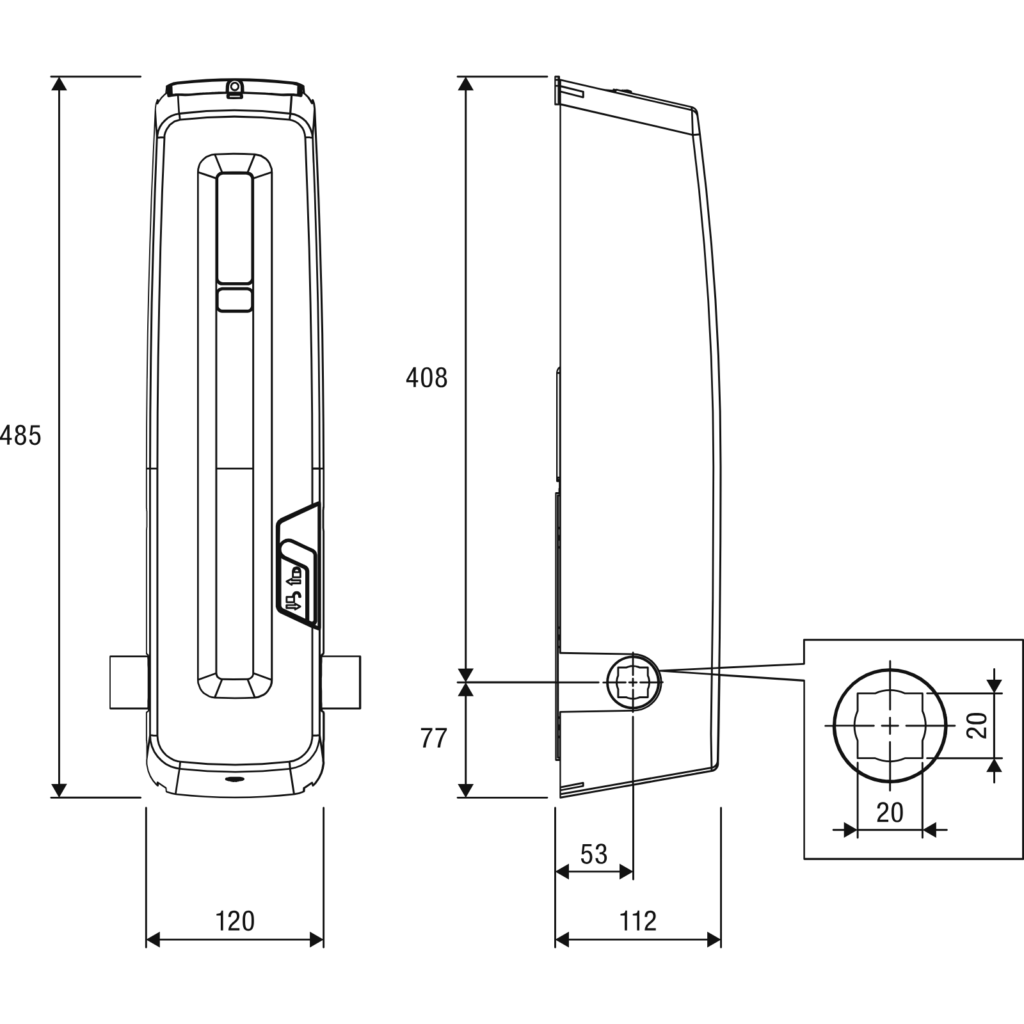

kompaktna dužina 48 cm, prolazna osovina 20 × 20 mm i razmak 53 mm;
14 LED dioda i integrisana ručna deblokada;
uz TILTY24: STC, zaštita od prepreke, ARC prijemnik, baterije i servisne funkcije.

Tehnički podaci

Napajanje motora	24 Vdc
Maksimalna struja	5,5 A
Obrtni moment	300 Nm
Vreme otvaranja	14–17 s
Površina vrata	8 m² sa jednim / 12 m² sa dva motora
Zaštita	IP20
Temperatura	−20 °C do +50 °C
Masa	5,6 kg

TILTY24 nije opcija već potreban deo sistema

MARK.SC se ne sme nuditi kao samostalan komplet. TILTY24 obezbeđuje napajanje 100–250 Vac, upravljanje za jedan ili dva motora, LCD, ARC prijemnik, bezbednosne ulaze, STC, punjač za dve baterije 12 V/1,2 Ah i servisne funkcije.

Dracom projektovanje i montaža

Potrebno je pregledati konstrukciju, protivteg, masu, balans i potreban broj motora. Dracom obezbeđuje kompletan izbor opreme, montažu i servis. Za ponudu pošaljite fotografije, dimenzije i učestalost korišćenja.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Rezidencijalna vrata sa protivtegom / porte basculanti (counterweight)	Zvanicni web + CCE
Maksimalna povrsina vrata (1 motor)	8	Zvanicni web
Maksimalna povrsina vrata (2 motora)	12	Zvanicni web
Napajanje centrale (TILTY24)	100-250	Zvanicni web
Napajanje motora	24	Zvanicni web
Maksimalna apsorbovana struja	5.5	Zvanicni web
Obrtni moment	300	Zvanicni web
Vreme otvaranja	14-17	Zvanicni web
Rezim rada	Intenzivna upotreba	Zvanicni web
Stepen zastite	IP20	Zvanicni web
Radna temperatura	-20 do +50	Zvanicni web
Enkoder	Da	Zvanicni web
Ugradjena centrala	Ne – potrebna spoljasnja TILTY24	Zvanicni web
Preporucena centrala	TILTY24 (1 ili 2 motora)	Zvanicni web
Radio-prijemnik	433.92 MHz; 64 koda; iskljucivo ARC	Zvanicni web
Tezina	5.6	Zvanicni web
Broj motora po paleti	54	Zvanicni web
Standby uskladjenost	Sa TILTY24 ili SE.MODULE – EU 2023/826	Zvanicni web

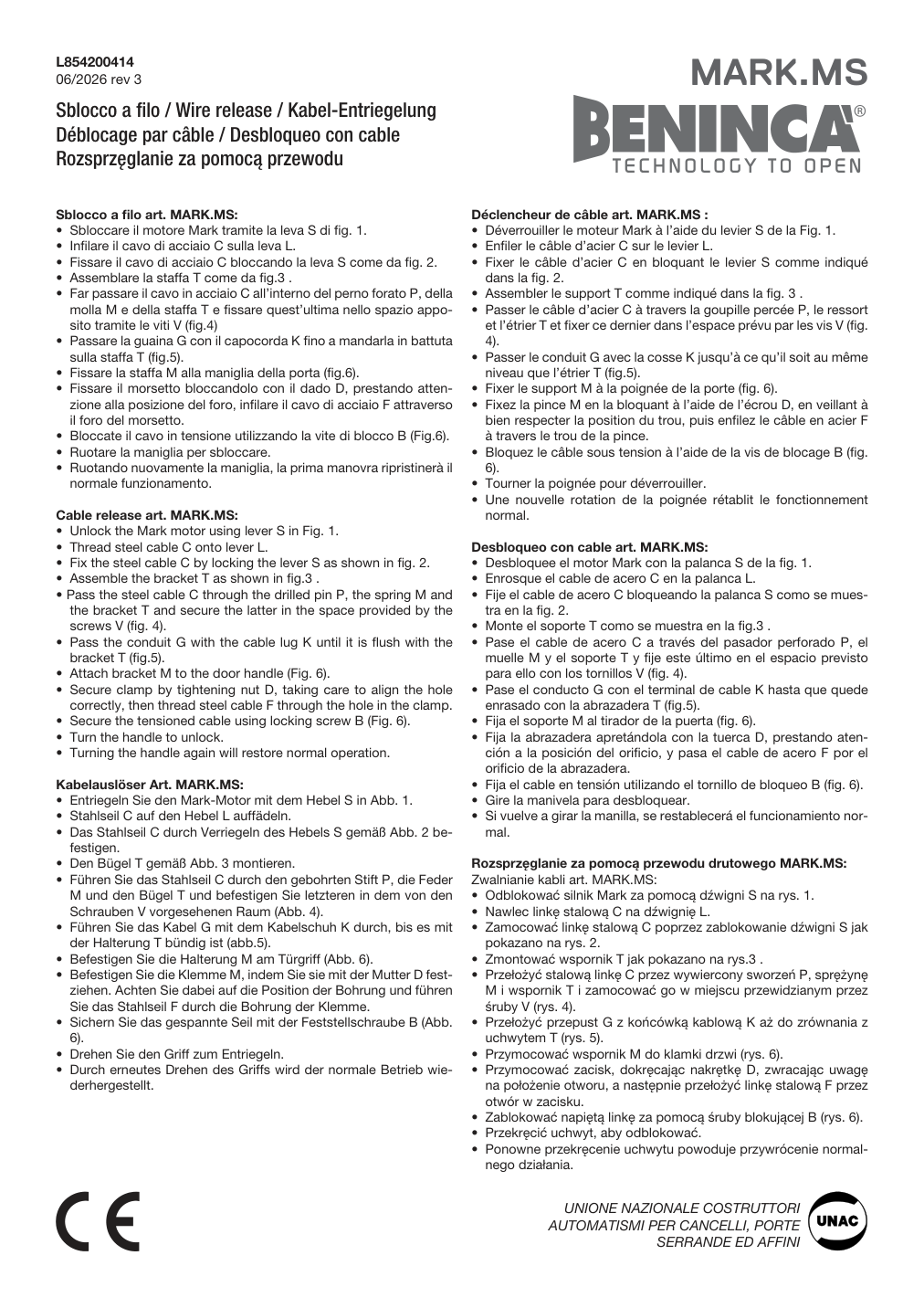

Rucno deblokiranje	Integrisano sa polugom (MARK.MS komplet za dodatnu opremu)	Zvanicni web + MARK.MS uputstvo

Problemi i rešenja

**Napomena:** MARK.SC je motor za vrata sa protivtegom (nije za sekcijska vrata) i radi isključivo sa spoljašnjom centralom TILTY24 — motor nema sopstvenu ugrađenu elektroniku osim enkodera.

## Vrata se ne pokreću

## Kod instalacije sa dva motora — jedan motor ne radi ili radi neusklađeno

## Vrata rade sporo ili se motor pregreva

## Daljinski upravljač ne radi

## Standby/energetska usklađenost ne radi kako treba

## Kada pozvati Dracom servis

Proverite napajanje TILTY24 centrale (100-250 Vac) i osigurače.
Proverite kabl motora prema centrali — jer za razliku od MARK-a, ovde je veza motor-centrala spoljašnja i podložnija greškama u ožičenju.
Proverite da li je aktivirano ručno deblokiranje (poluga).
Proverite da li je TILTY24 pravilno konfigurisana za rad sa 2 motora (odvojeni izlazi napajanja za svaki motor).
Proverite enkoder signal na oba motora — TILTY24 koristi enkoder za sinhronizaciju.
Proverite da li opterećenje prelazi kapacitet (8m² za 1 motor / 12m² za 2 motora na TILTY24).
Proverite mehaničku ispravnost sistema protivtega.
Radi isključivo sa ARC serijom (433.92 MHz, 64 koda) — proverite da li je TILTY24 prijemnik uparen.
Proverite da li je TILTY24 ažurirana na najnoviju firmversku verziju ili da li je ugrađen SE.MODULE ako centrala nema ugrađenu podršku.
Kod sumnje na kvar TILTY24 centrale, enkodera ili motora, ili za zamenu MARK.MS deblokade — preporučuje se obuka servisera pre samostalne intervencije.
