Beninca VN.MT20 — trofazni industrijski motor za sekcijska/rolo vrata – opis proizvoda

Beninca VN.MT20 — trofazni industrijski motor za sekcijska/rolo vrata

Name: Beninca VN.MT20 — trofazni industrijski motor za sekcijska/rolo vrata
Brand: Beninca
SKU: BENINCA-VN-MT20

Beninca VN.MT20 – trofazni industrijski pogon do 40 m²

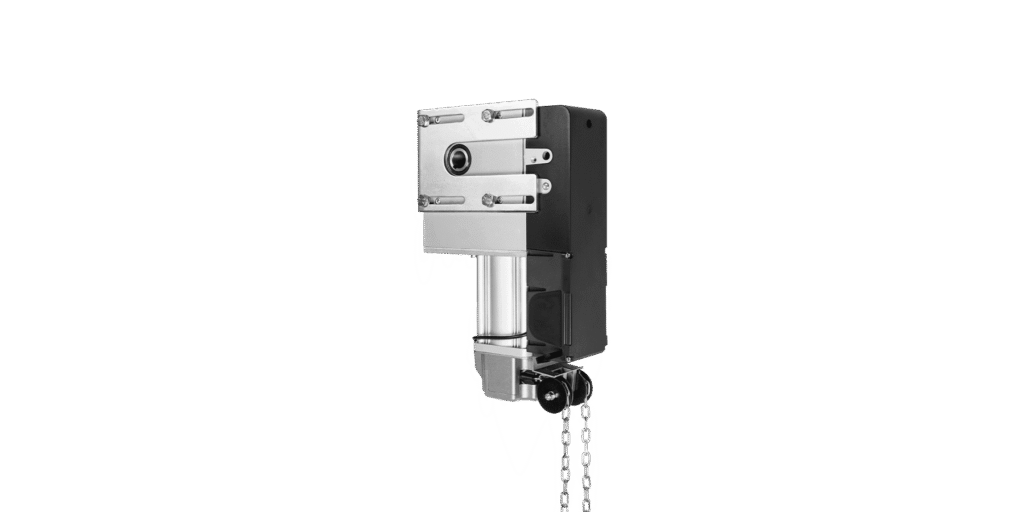

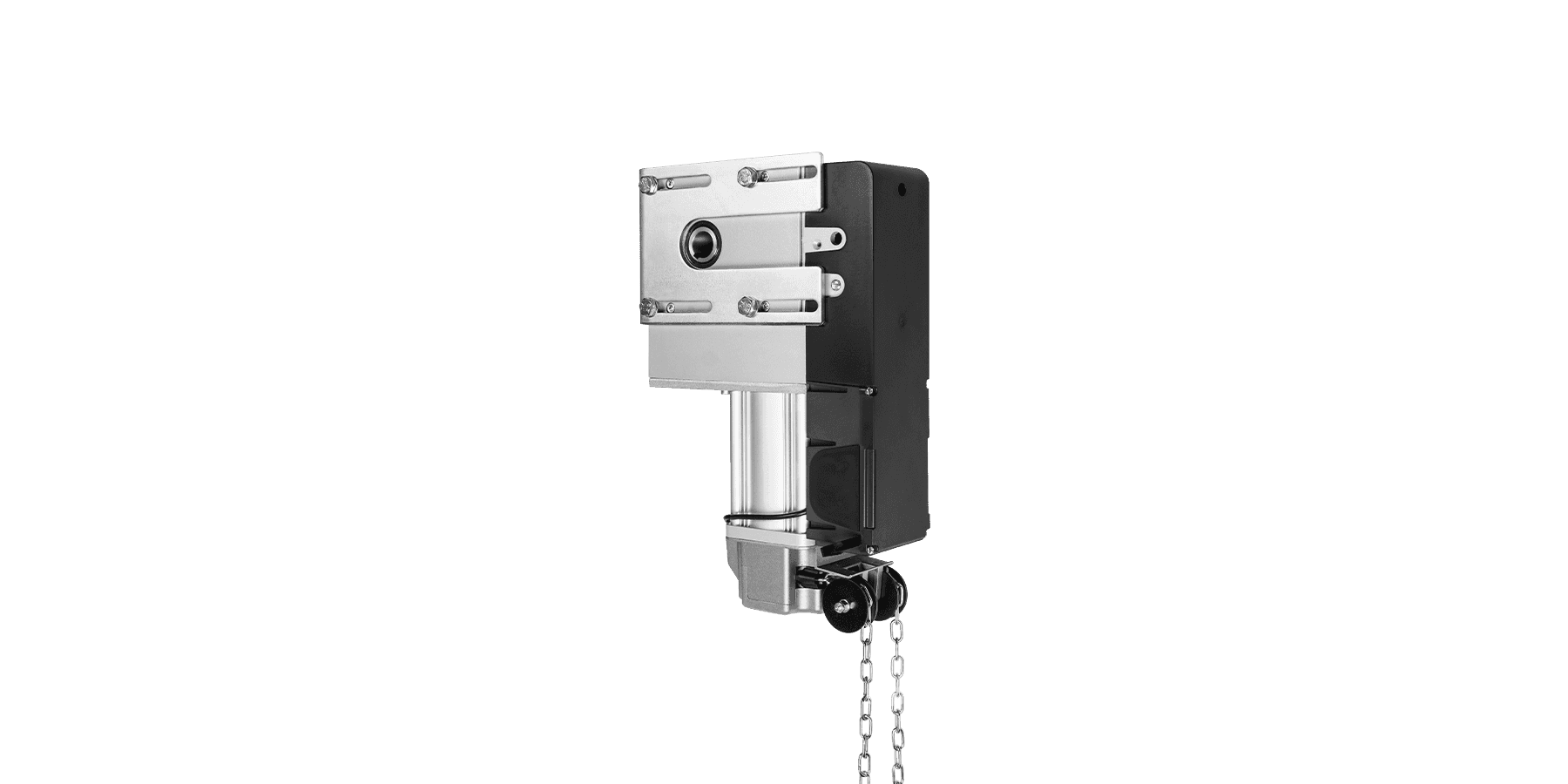

Beninca VN.MT20 je bočni motor od 400 Vac sa ručnim lančanim upravljanjem i redukcijom krajnjih položaja 1/20 za industrijska sekcijska i rolo vrata do 40 m². Nema integrisanu centralu, prijemnik ni enkoder; odgovarajuća spoljna centrala i bezbednosna oprema biraju se prema instalaciji.

Tehnički podaci

Napajanje i motor	400 Vac trofazno, 50/60 Hz
Maksimalna struja	1,7 A
Maksimalni moment	180 Nm prema aktuelnoj stranici
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	18

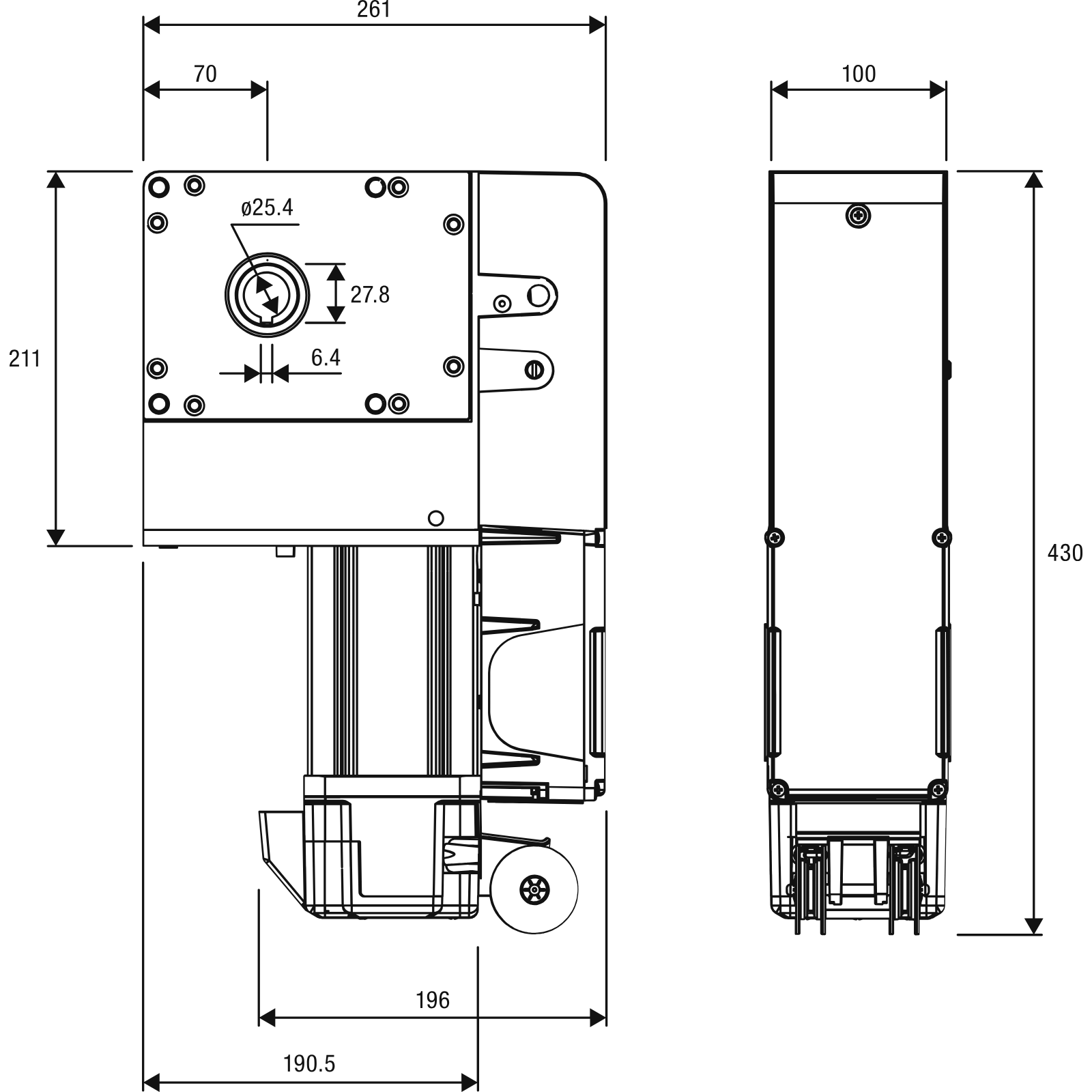

Otvor vratila	1″ / 25,4 mm
Redukcija krajnjih položaja	1/20
Radni ciklus	50%
Stepen zaštite	IP40
Površina vrata	do 40 m²
Masa	15,1 kg

Mehanika i bezbednost

Uljno podmazan prenos koristi kaljeni čelični puž i bronzani zupčanik. Četiri krajnja prekidača se mikrometarski podešavaju, a mikroprekidač prekida napajanje tokom brzog ručnog otpuštanja. Dostupni su lančani prenosi 1:1 i 1:1,8.

Centrala i konflikt izvora

Za trofazni motor proizvođač navodi START ili THINKY. Aktuelna stranica navodi 180 Nm, dok starije srpsko uputstvo navodi 105 Nm. Za prodajni zapis koristi se aktuelni podatak, ali servis mora proveriti pločicu i reviziju konkretne jedinice pre zamene ili podešavanja.

Dracom montaža i servis

Izbor zahteva proračun mase i balansa, proveru vratila, momenta, broja obrtaja i radnog ciklusa. Trofazno priključenje i sigurnosno ispitivanje mora izvesti kvalifikovano lice. Dracom obezbeđuje projektovanje, montažu i servis u Srbiji.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata (trofazna)	Zvanicni web
Napajanje	400	Zvanicni web
Maksimalna apsorbovana struja	1.7	Web + manual
Obrtni moment	180 (web) / 105 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	18	Zvanicni web
Redukcija krajnjih pozicija	1/20	Zvanicni web
Rezim rada	50	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Maksimalna povrsina vrata	40	Zvanicni web
Enkoder	Ne	Zvanicni web
Ugradjena centrala	Ne	Zvanicni web
Tezina	15.1	Zvanicni web
Broj motora po paleti	24	Zvanicni web

Problemi i rešenja

## Vrata se ne pokreću

## Motor bruji ali se ne pokreće

## Granični prekidači netačni

## Kada pozvati Dracom servis

Proverite trofazno napajanje (400Vac) — nedostatak jedne faze čest je uzrok problema kod trofaznih motora.
Proverite napajanje centrale (START/THINKY).
Proverite ručno deblokiranje lancem.
Vrlo verovatno nedostaje jedna faza (motor "brunda" na dve faze) — proverite osigurače i priključke na sve tri faze.

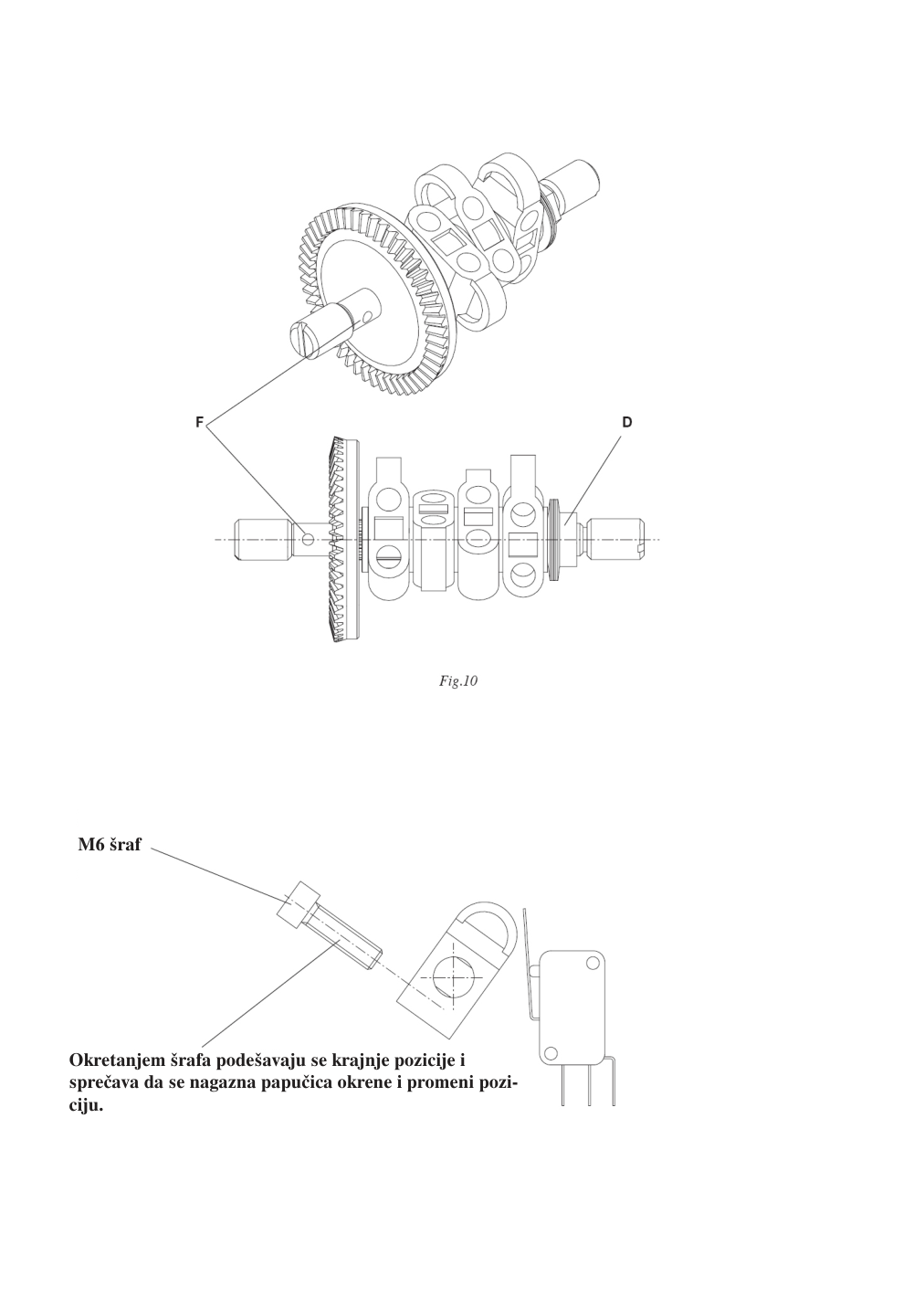

Podesite pomoću M6 šrafa (redukcija 1/20).
Kod sumnje na fazni kvar, kvar motora, ili problema sa centralom.
