Beninca VN.M40 — industrijski motor sa preciznom regulacijom

Name: Beninca VN.M40 — industrijski motor sa preciznom regulacijom
Brand: Beninca
SKU: BENINCA-VN-M40

Beninca VN.M40 – industrijski pogon za vrata do 35 m²

Beninca VN.M40 je bočni 230 Vac pogon sa ručnim lančanim upravljanjem i redukcijom krajnjih položaja 1/40 za industrijska sekcijska i rolo vrata do 35 m². Nema integrisanu centralu, radio-prijemnik ni enkoder; upravljanje se projektuje odgovarajućom spoljnom centralom.

Glavne karakteristike

130 Nm prema aktuelnoj zvaničnoj stranici, 24 o/min i najviše 38 izlaznih obrtaja;
izlazni otvor 1″ / 25,4 mm;
radni ciklus 30%, IP40 i rad od −20 °C do +50 °C;
uljno podmazan pužni prenos sa kaljenim čelikom i bronzanim zupčanikom;
četiri mikrometarski podesiva krajnja prekidača;
sigurnosni mikroprekidač prekida napajanje tokom brzog ručnog otpuštanja;
opcije lančanog prenosa 1:1 i 1:1,8 za odmak ili promenu odnosa momenta i brzine.

Tehnički podaci

Napajanje	230 Vac, 50/60 Hz
Maksimalna struja	3,3 A
Maksimalni moment	130 Nm prema aktuelnoj stranici
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	38
Otvor vratila	25,4 mm
Redukcija krajnjih položaja	1/40
Površina vrata	do 35 m²
Radni ciklus	30%
Stepen zaštite	IP40
Masa	15,3 kg

Centrala i konflikt izvora

Zvanična stranica navodi CELL.P, START i THINKY kao moguće centrale, ali njihove funkcije nisu iste. Aktuelni javni podaci su 130 Nm i 3,3 A; starije srpsko uputstvo navodi 90 Nm i 3,0 A. Za prodajni zapis koriste se aktuelne vrednosti, dok servis mora proveriti oznaku i reviziju konkretne jedinice.

Dracom projektovanje i servis

Izbor zavisi od mase i balansa vrata, prečnika vratila, potrebnog broja obrtaja, momenta i intenziteta rada. Dracom obezbeđuje pregled, izbor centrale i zaštite, montažu i servis u Srbiji.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska i rolo vrata	Zvanicni web + manual
Napajanje	230	Zvanicni web + manual
Snaga motora	600	Manual (srpski)
Maksimalna apsorbovana struja	3.3 (web) / 3.0 (manual)	Web + manual
Obrtni moment	130 (web) / 90 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	38	Zvanicni web
Izlazna brzina	24	Zvanicni web
Precnik otvora za osovinu	25.4	Web + manual
Redukcija krajnjih pozicija	1/40	Web + manual
Rezim rada	30	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Podmazivanje	Ulje (Agip 32)	Manual (srpski)
Maksimalna povrsina vrata	35	Zvanicni web
Maksimalna sila na 120mm	3700	Manual (srpski)
Enkoder	Ne	Zvanicni web
Ugradjena centrala	Ne	Zvanicni web
Tezina	15.3	Zvanicni web
Broj motora po paleti	24	Zvanicni web

Problemi i rešenja

## Vrata se ne pokreću

## Vrata se zaustavljaju na pogrešnoj poziciji

## Motor bučan ili se pregreva

## Kada pozvati Dracom servis

Proverite napajanje centrale (CELL.P/START/THINKY) — 230Vac.
Proverite ručno deblokiranje lancem.
Proverite granične prekidače.
Podesite granične prekidače (redukcija 1/40 omogućava finije podešavanje od VN.M20).
Proverite nivo ulja u reduktoru.
Proverite opterećenje u odnosu na 35m² kapacitet.
Kod sumnje na kvar motora, potrebe zamene ulja, ili problema sa centralom.

Tehničke specifikacije za Beninca VN.M40 — industrijski motor sa preciznom regulacijom

Proizvođač	Beninca
Model	VN.M40
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.M40 — industrijski motor sa preciznom regulacijom

Galerija i video – Beninca VN.M40 — industrijski motor sa preciznom regulacijom

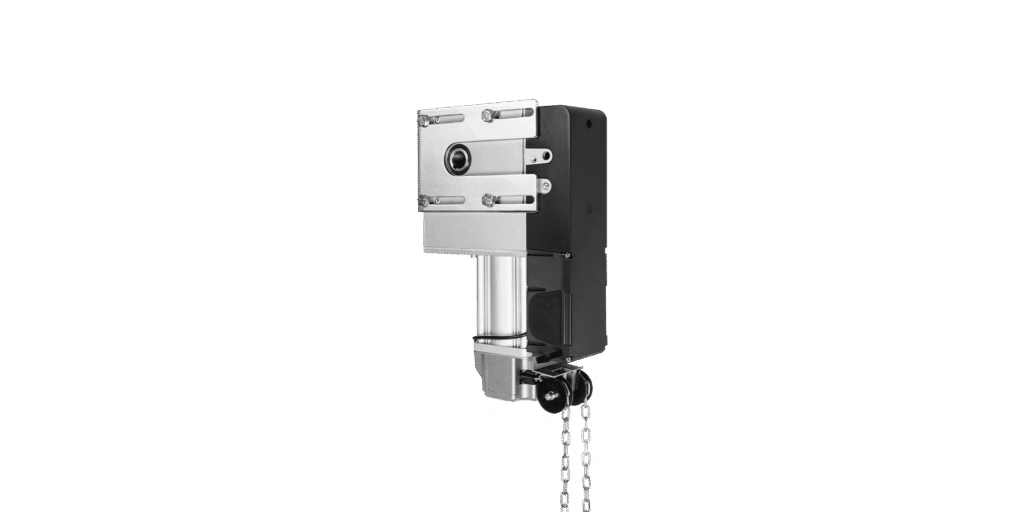

Beninca VN.M40 Motori za segmentna vrata — naslovna slika

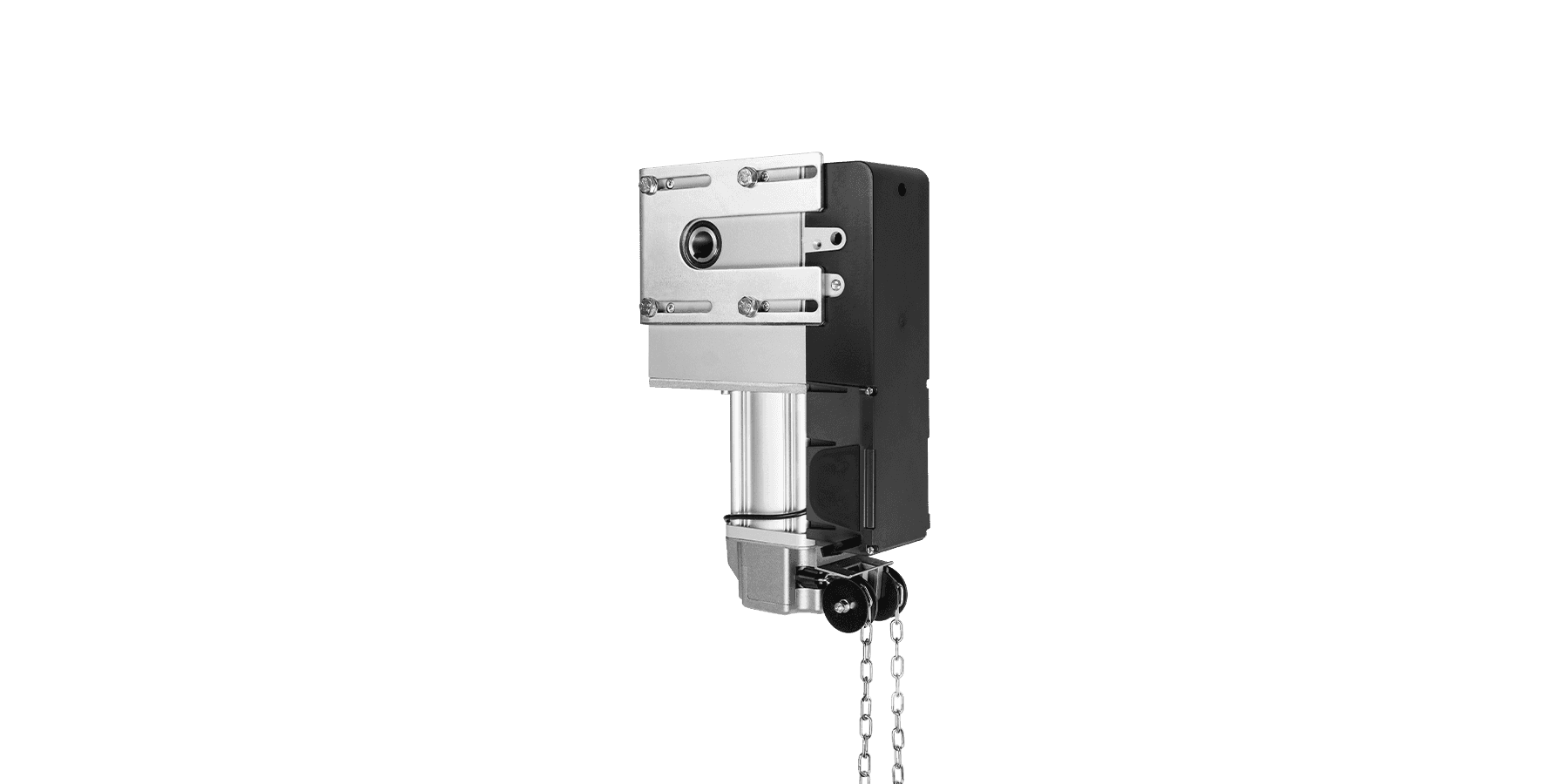

Beninca VN.M40 Motori za segmentna vrata — prikaz 2

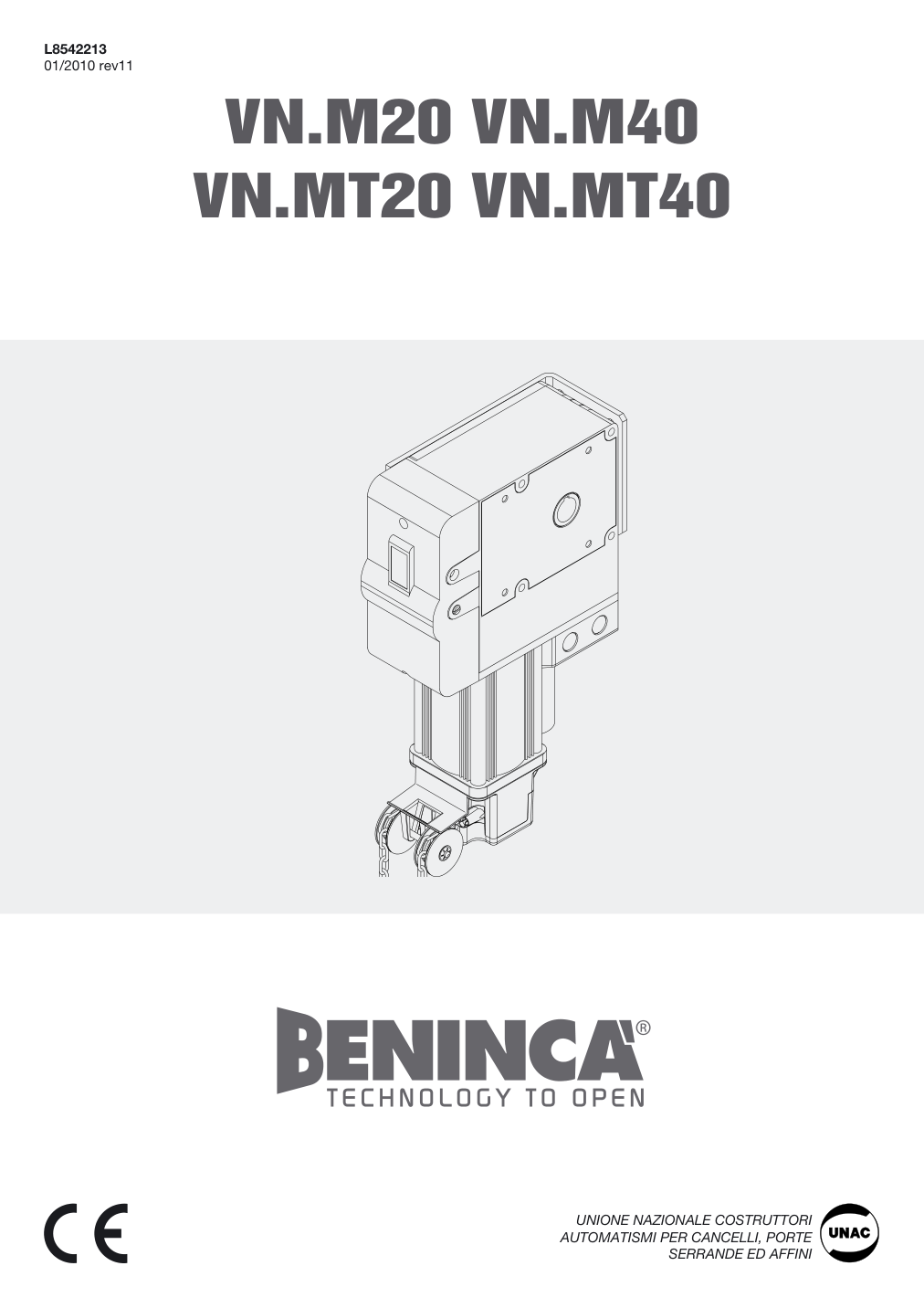

Beninca VN.M40 Motori za segmentna vrata — prikaz 3

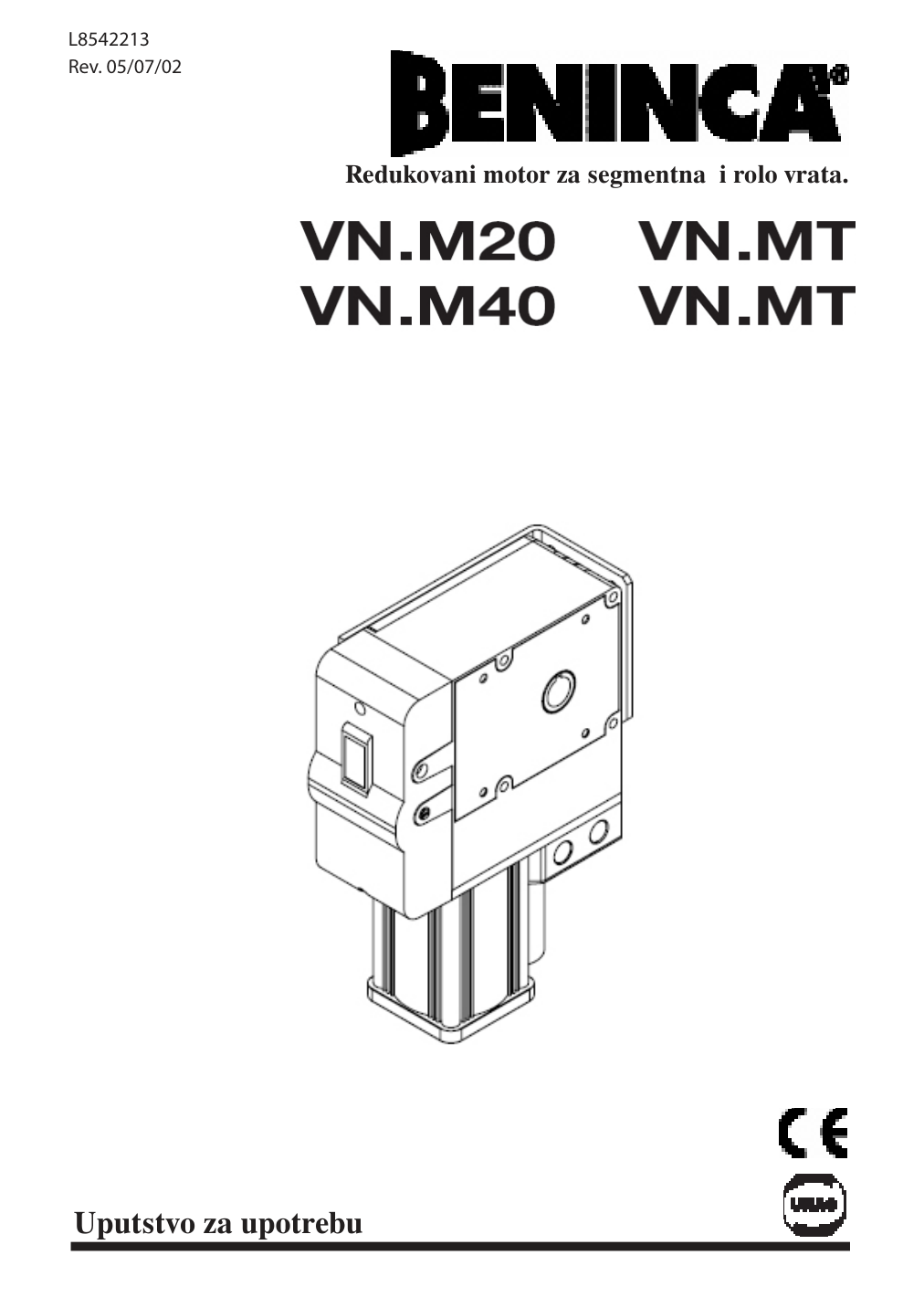

Beninca VN.M40 Motori za segmentna vrata — prikaz 4

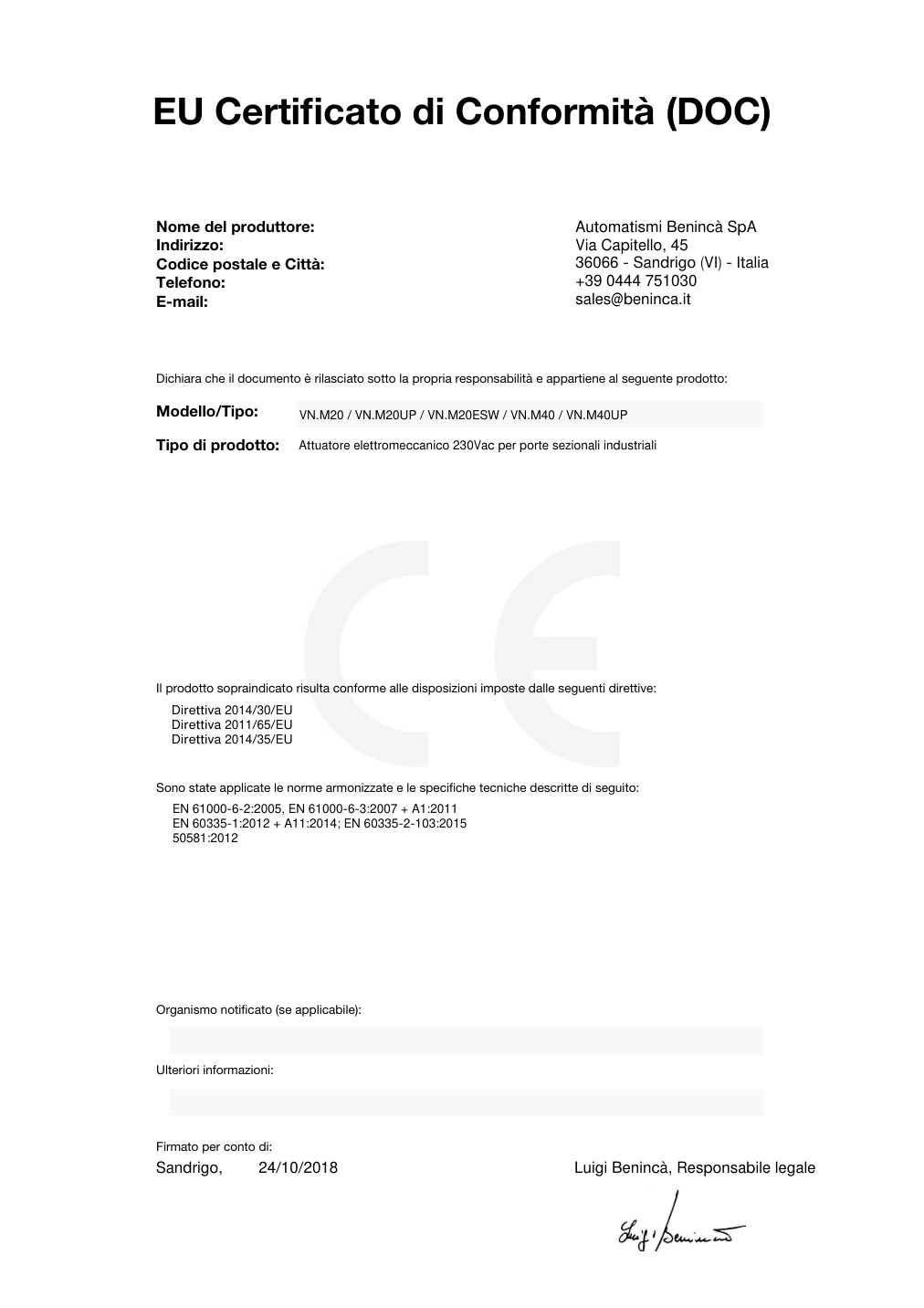

Beninca VN.M40 Motori za segmentna vrata — prikaz 5

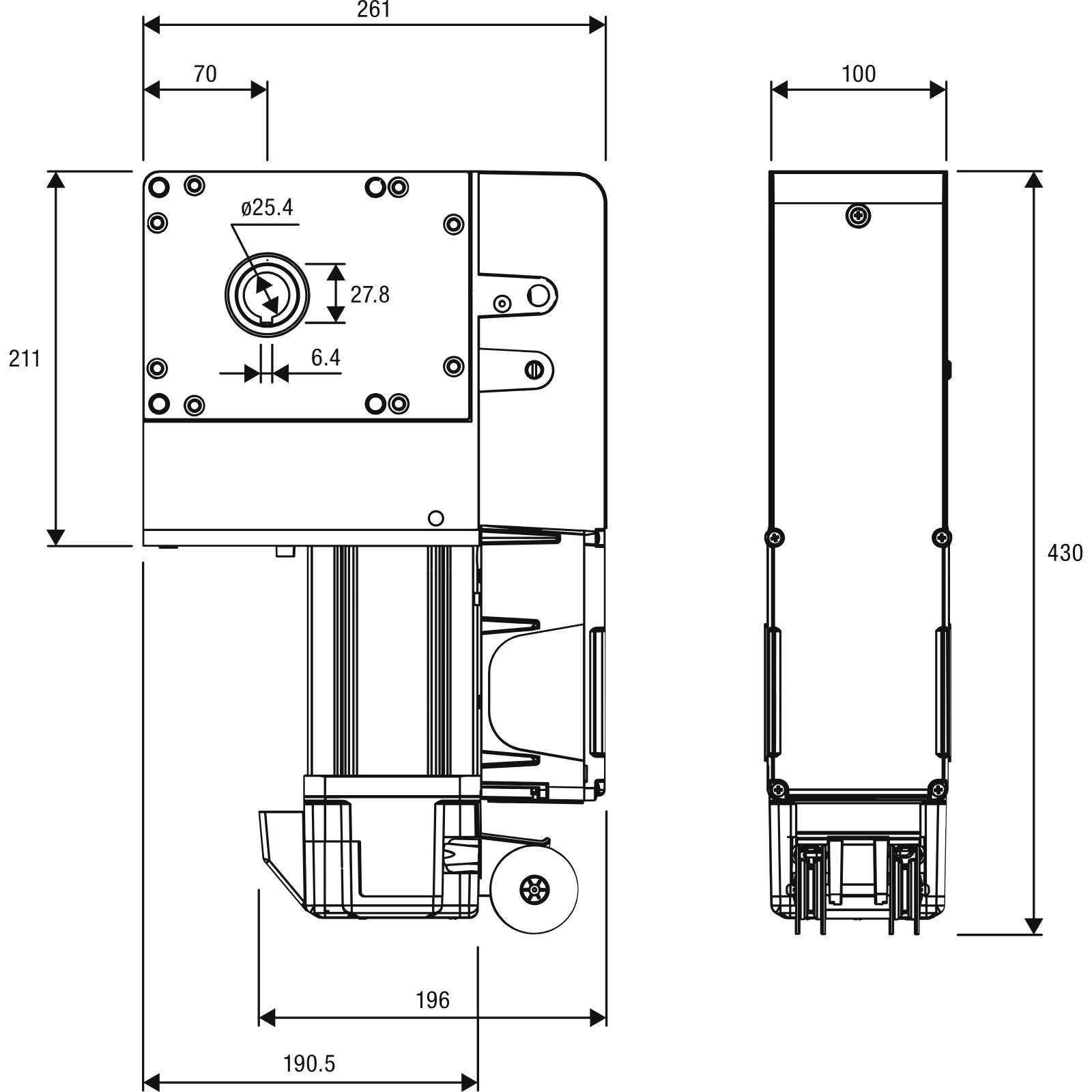

Beninca VN.M40 Motori za segmentna vrata — prikaz 6

Video – Beninca VN.M40 — industrijski motor sa preciznom regulacijom

Najčešća pitanja za Beninca VN.M40 — industrijski motor sa preciznom regulacijom

Za koja vrata je VN.M40?

Za industrijska sekcijska i rolo vrata do 35 m².

Koje napajanje koristi?

230 Vac, 50/60 Hz.

Koliki je moment?

Aktuelna Beninca stranica navodi 130 Nm; starije uputstvo 90 Nm, pa se konkretna revizija mora proveriti.

Kolika je brzina?

24 obrtaja u minuti.

Koliko izlaznih obrtaja podržava?

Najviše 38.

Koji je otvor vratila?

1 inč, odnosno 25,4 mm.

Šta znači odnos 1/40?

To je redukcija sistema krajnjih položaja i razlikuje VN.M40 od VN.M20 varijante 1/20.

Da li ima enkoder?

Ne.

Da li ima ugrađenu centralu?

Ne.

Koje centrale proizvođač navodi?

CELL.P, START i THINKY, sa različitim funkcijama.

Da li ima ručni lanac?

Da.

Kako je zaštićen tokom otpuštanja?

Mikroprekidač prekida napajanje motora tokom brzog ručnog otpuštanja.

Koliki je radni ciklus?

30%.

Koliki je stepen zaštite?

IP40.

Kako se podmazuje?

Uljem.

Koja je radna temperatura?

Od −20 °C do +50 °C.

Da li 35 m² garantuje kompatibilnost?

Ne, proveravaju se masa, balans, vratilo, obrtaji, moment i broj ciklusa.

Šta poslati za ponudu?

Dimenzije, masu, fotografije vrata i vratila, broj ciklusa i željenu logiku upravljanja.
