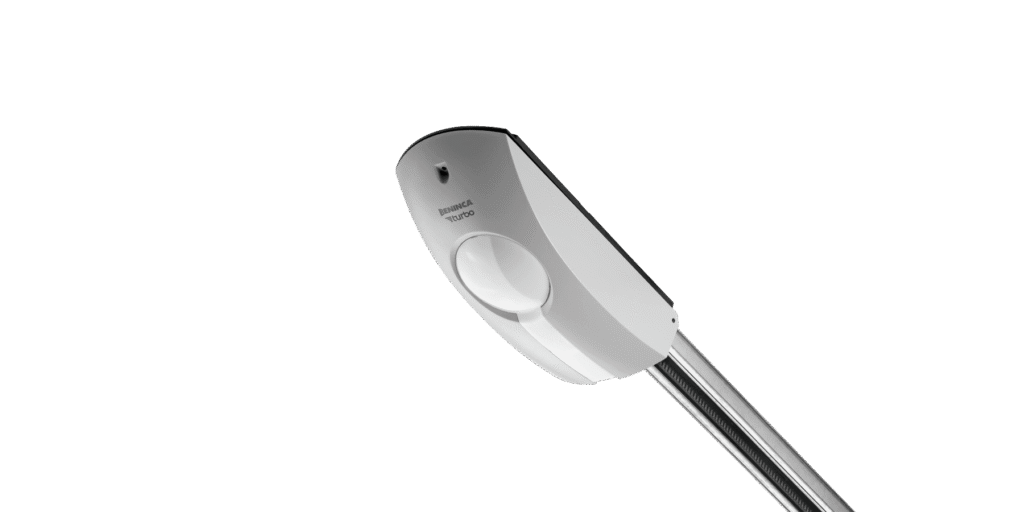

Beninca JM.3ESA TURBO 24 V brzi motor za sekcijska garažna vrata do 11 m²

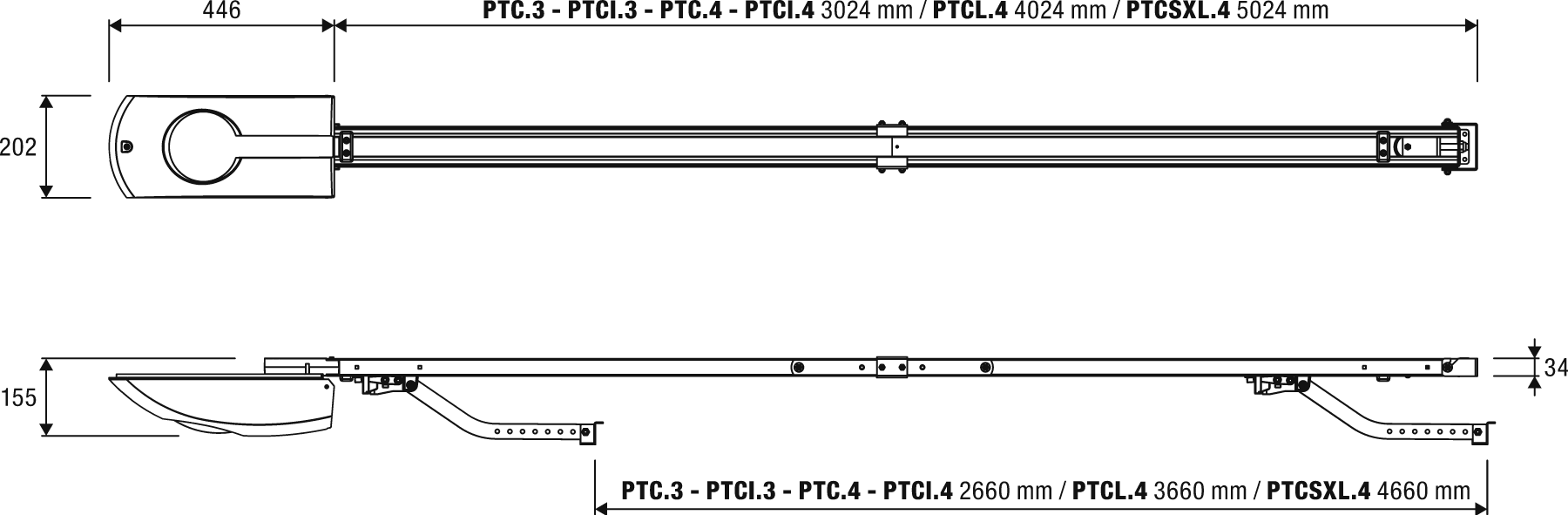

Beninca JM.3ESA TURBO tehnički crtež, dimenzije motora i izbor garažne šine

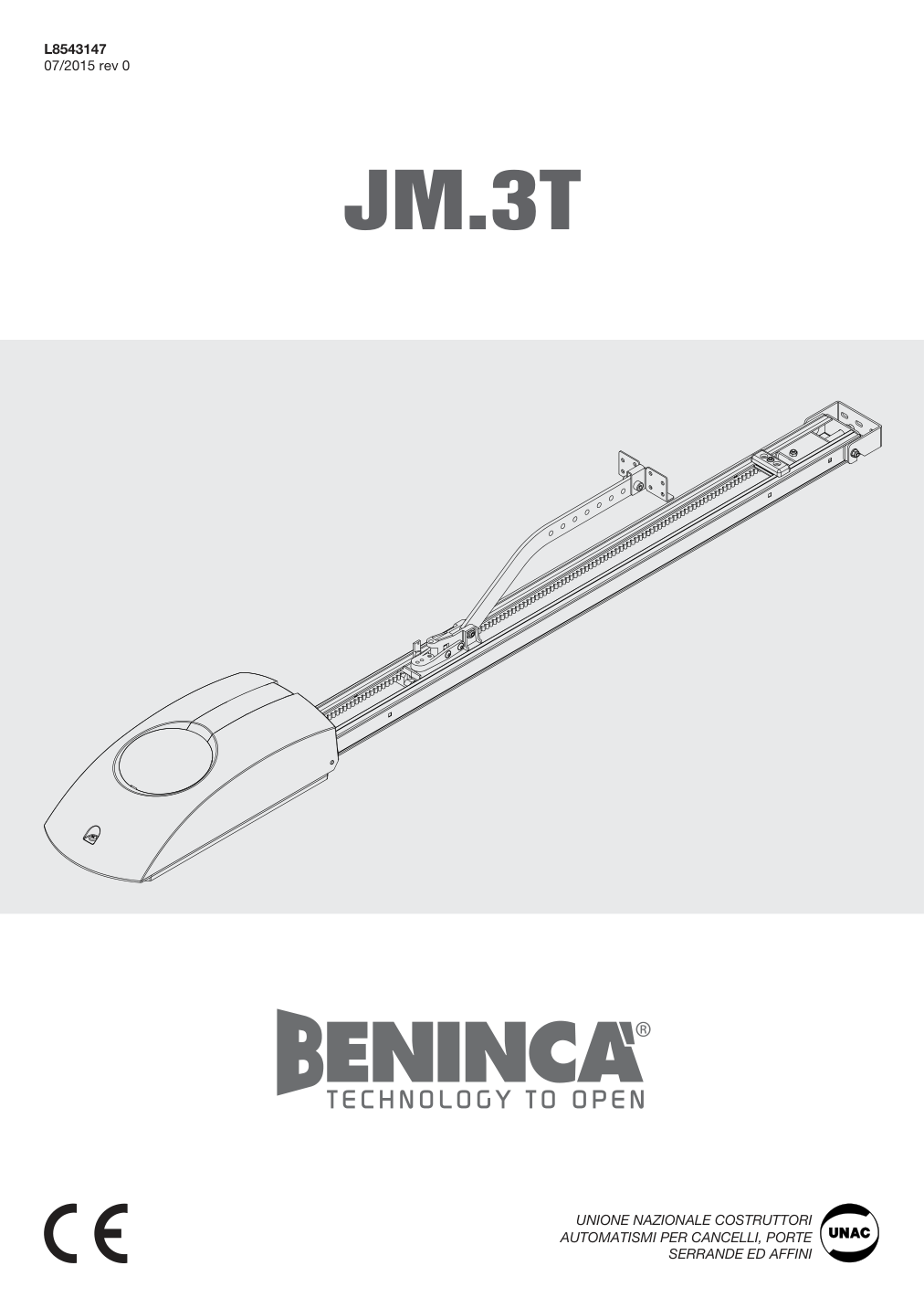

Beninca JM.3ESA TURBO uputstvo za montažu i programiranje brzog garažnog motora

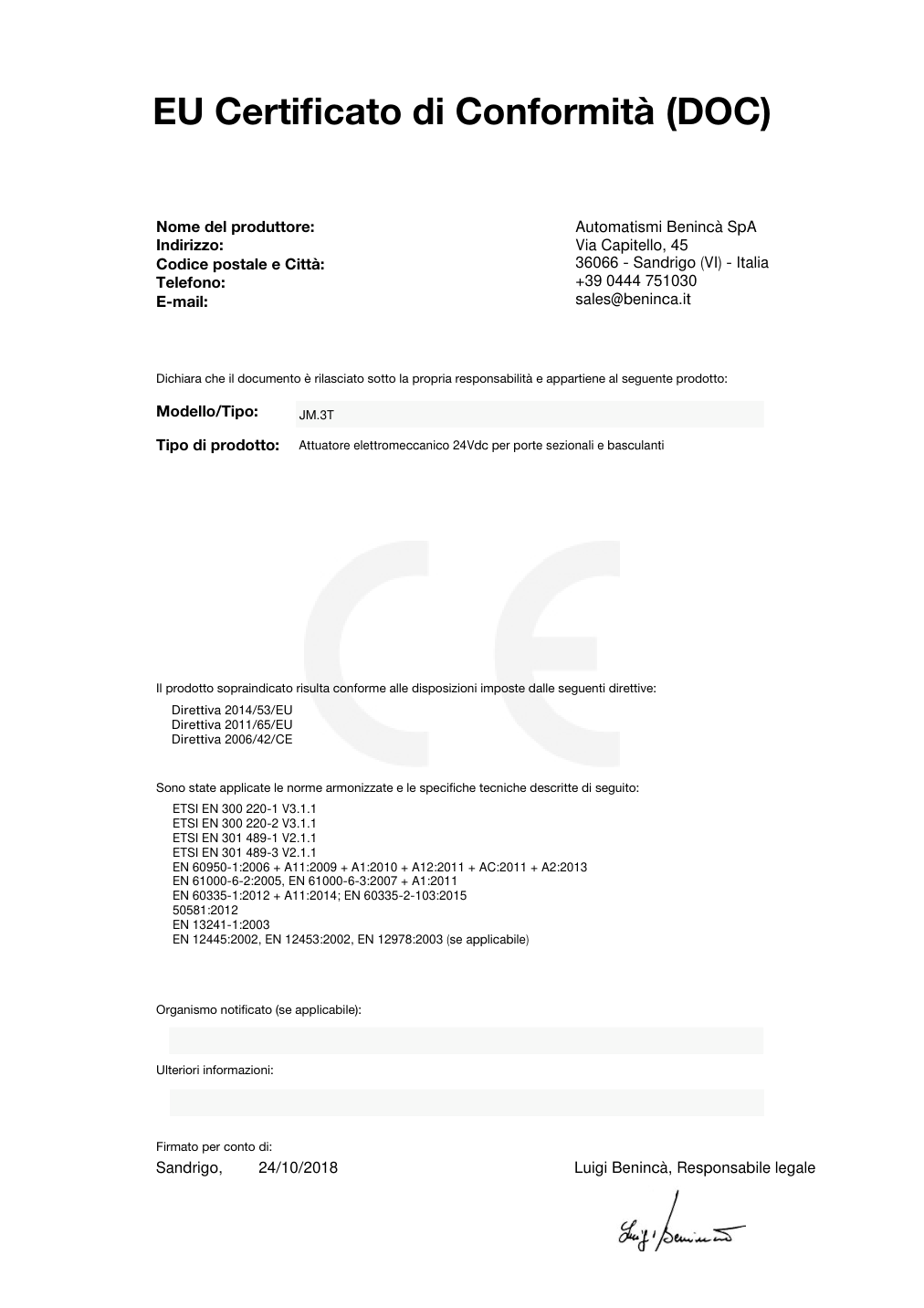

Beninca JM.3ESA TURBO deklaracija usaglašenosti za motor sekcijskih vrata

Beninca JM.3ESA TURBO detalj uputstva, CP.JT centrala i LCD programiranje

Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata

Name: Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata
Brand: Beninca
SKU: BEN-MOTOR-JM-3ESA-TURBO

Beninca JM.3ESA TURBO je 24V motor sa ugrađenom centralom CP.JT i enkoderom, za komercijalna sekcijska garažna vrata do 11 m². Potisak 600N, brzina 8.9-15.5 m/min (najbrža u JM.3 seriji), ARC prijemnik za 64 predajnika. Šina se bira posebno.

Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata – opis proizvoda

Beninca JM.3ESA TURBO – brzi motor za sekcijska vrata do 11 m²

Beninca JM.3ESA TURBO je brzi plafonski pogon sa motorom od 24 Vdc, integrisanom centralom CP.JT i enkoderom, namenjen intenzivnoj komercijalnoj upotrebi na sekcijskim garažnim vratima do 11 m². Pruža 600 N potiska i podesivu brzinu od 8,9 do 15,5 m/min, pa je pogodan za objekte gde je kraće vreme otvaranja operativno važno.

Glavne prednosti

podesiva brzina od 8,9 do 15,5 m/min;
odvojeno podešavanje brzine otvaranja i zatvaranja;
600 N potiska za pravilno izabrana i balansirana vrata do 11 m²;
enkoder, STC kontrola sile i amperometrijska detekcija prepreke;
integrisana CP.JT centrala sa LCD ekranom i brojačem manevara;
433,92 MHz prijemnik za 64 koda, uz ARC, Rolling Code i fiksni kod;
ulaz za N.C. ili 8K2 sigurnosnu ivicu i test fotoćelija;
LED pomoćno svetlo, soft-start i podesiva usporavanja.

Tehnički podaci

Namena	komercijalna sekcijska vrata
Napajanje	230 Vac, 50/60 Hz
Napajanje motora	24 Vdc
Maksimalna apsorbovana struja	0,7 A
Potisak	600 N
Brzina	8,9–15,5 m/min
Maksimalna površina vrata	11 m²
Režim rada	intenzivna upotreba
Krajnji položaji	elektronski, preko enkodera
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Masa	5,8 kg

Šina i rezervno napajanje

Šina nije uključena uz motor i bira se prema visini vrata, potrebnom hodu i uslovima montaže. Dva mehanička graničnika su isporučena. Opciono baterijsko napajanje može se integrisati u motor, ali se ne može koristiti istovremeno sa SE.MODULE dodatkom. SE.MODULE se koristi za usklađenost potrošnje u stanju pripravnosti sa Uredbom EU 2023/826.

Bezbednosne i servisne funkcije

CP.JT podržava automatsko učenje parametara, STC proračun sile duž hoda, podesiva usporavanja, početno kretanje smanjenom brzinom, test fotoćelija, sigurnosnu ivicu, upozorenje za održavanje i zaštitu programiranja lozinkom. Te funkcije moraju biti podešene i ispitane na konkretnim vratima.

Profesionalna procena i montaža

JM.3ESA TURBO se ne bira samo prema površini vrata. Potrebno je proveriti masu, balans, konstrukciju, potreban hod, visinu plafona, broj ciklusa i zahteve zaštite korisnika. Dracom radi procenu, montažu, puštanje u rad i servis u Beogradu i širom Srbije. Za tačnu ponudu pošaljite dimenzije, fotografije vrata i očekivani dnevni broj otvaranja.

Tehničke specifikacije za Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata

Proizvođač	Beninca
Model	JM.3ESA TURBO
Namena	Brza automatizacija komercijalnih sekcijskih garažnih vrata
Maksimalna površina vrata	11 m²
Napajanje centrale	230 Vac, 50/60 Hz
Napajanje motora	24 Vdc
Maksimalna apsorbovana struja	0,7 A prema aktuelnom webu; starije uputstvo navodi 1,5 A
Maksimalni potisak	600 N
Opseg brzine	8,9–15,5 m/min prema aktuelnom webu; otvaranje i zatvaranje nezavisno podesivi
Režim rada	Intenzivna komercijalna upotreba uz pravilno dimenzionisan sistem
Stepen zaštite	IP40
Radna temperatura	−20 °C do +50 °C
Kontrola položaja	Enkoder i elektronski krajnji položaji
Upravljačka centrala	CP.JT sa LCD ekranom
Radio-prijemnik	433,92 MHz; 64 koda; Advanced Rolling Code, Rolling Code i fiksni kod
Sigurnosna ivica	Ulaz za N.C. ili 8K2 sigurnosnu ivicu
SE.MODULE	Opciono smanjenje standby potrošnje; isključuje baterijski rad
Rezervno napajanje	Opciono; nije dostupno kada se koristi SE.MODULE
Garažna šina	Nije uključena; PTC.3, PTC.4 ili PTC.L4 bira se prema vratima
Masa pogonske jedinice	Aktuelni web 5,8 kg; starije uputstvo 6,2 kg; obim merenja nije potpuno razjašnjen

Uputstva i dokumentacija za Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata

Galerija i video – Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata

Beninca BeUP – dodavanje TO.GO daljinca QR kodom

Beninca TO.GO – memorisanje daljinca preko centrale sa ekranom

Najčešća pitanja za Beninca JM.3ESA TURBO — Brzi sinski motor za sekcijska garazna vrata

Za koja vrata je namenjen JM.3ESA TURBO?

Za pravilno balansirana komercijalna sekcijska vrata površine do 11 m².

Po čemu je TURBO varijanta posebna?

Ima brzinu do 15,5 m/min, višu od standardnih vrednosti, uz nezavisno podešavanje otvaranja i zatvaranja.

Koliki je potisak?

Maksimalni potisak je 600 N.

Koji je opseg brzine?

Od 8,9 do 15,5 m/min.

Da li je šina uključena?

Ne. Šina se bira i naručuje odvojeno prema vratima i potrebnom hodu.

Koja centrala je ugrađena?

Integrisana je CP.JT centrala sa LCD ekranom.

Da li ima enkoder?

Da. Krajnji položaji se elektronski kontrolišu preko enkodera.

Šta radi STC sistem?

Proračunava potrebno opterećenje u svakoj tački hoda i prilagođava silu stvarnim potrebama vrata.

Kako se detektuje prepreka?

Amperometrijskom kontrolom i upravljanjem preko enkodera.

Da li podržava sigurnosnu ivicu?

Da. Postoji ulaz za N.C. ili 8K2 sigurnosnu ivicu.

Koliko daljinaca može da zapamti?

Integrisani prijemnik čuva do 64 koda.

Koje radio-kodiranje podržava?

Advanced Rolling Code, Rolling Code i fiksni kod na 433,92 MHz.

Da li može da radi na baterije?

Može uz opcione integrisane baterije, ali ne kada je ugrađen SE.MODULE.

Čemu služi SE.MODULE?

Smanjuje potrošnju u stanju pripravnosti radi usklađenosti sa Uredbom EU 2023/826, ali isključuje baterijski rad.

Da li ima soft-start?

Da. Moguće je podesiti sporiji početak kretanja tokom prve dve sekunde.

Da li upozorava na održavanje?

Da. CP.JT ima brojač manevara i funkciju upozorenja za održavanje.

Koliki je stepen zaštite?

IP40.

Koji je temperaturni opseg?

Od −20 °C do +50 °C.

Da li je podatak 11 m² dovoljan za izbor?

Ne. Obavezno se proveravaju masa, balans, hod, šina, prostor za montažu i intenzitet korišćenja.

Koje podatke poslati za ponudu?

Dimenzije vrata, fotografije mehanike i plafona, masu ako je poznata i očekivani broj dnevnih ciklusa.

Zašto JM.3ESA TURBO motor ne reaguje?

Proveravaju se mrežno napajanje, zaštitni ulazi CP.JT, stanje deblokade, greške na LCD ekranu i opciono baterijsko napajanje. Rad na 230 Vac obavlja stručno lice.

Zašto se vrata ne otvaraju punom TURBO brzinom?

Proveravaju se programirane brzine otvaranja i zatvaranja, soft-start, faze usporenja, učenje hoda i mehanički otpor vrata.

Zašto se vrata zaustavljaju ili vraćaju?

Najčešći uzroci su prepreka, loš balans, trenje u šini, aktivirana sigurnosna ivica ili fotoćelija i previsoka osetljivost detekcije. Ne povećavati silu pre otklanjanja uzroka.

Zašto baterijsko napajanje ne radi uz SE.MODULE?

Kod ovog modela upotreba SE.MODULE modula isključuje baterijski rad; konfiguraciju mora proveriti ovlašćeni instalater.

Zašto daljinski upravljač nije prihvaćen?

Proveravaju se baterija, kompatibilno kodiranje, frekvencija 433,92 MHz, postupak memorisanja i limit prijemnika od 64 koda.

Šta poslati Dracomu za dijagnostiku?

Fotografiju oznake motora, LCD ekrana i prikazane greške, centrale, šine, klizača, opruga, stopera i plafona, video simptoma, dimenzije vrata i broj ciklusa.
