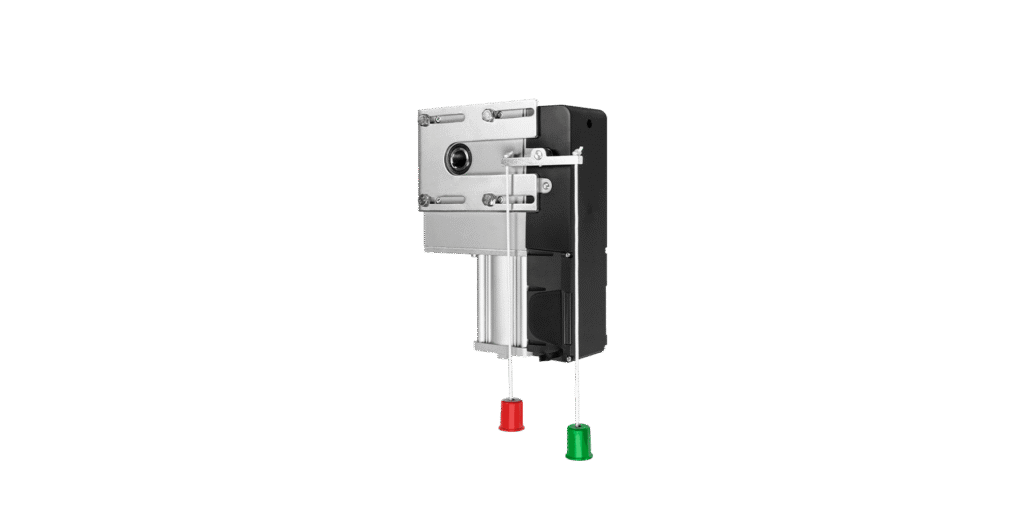

Beninca VN.S20 ESW Motori za segmentna vrata — naslovna slika

Beninca VN.S20 ESW Motori za segmentna vrata — prikaz 2

Beninca VN.S20 ESW Motori za segmentna vrata — prikaz 3

Beninca VN.S20 ESW Motori za segmentna vrata — prikaz 4

Beninca VN.S20 ESW Motori za segmentna vrata — prikaz 5

Beninca VN.S20 ESW Motori za segmentna vrata — prikaz 6

Beninca VN.S20 ESW — motor sa apsolutnim enkoderom

Name: Beninca VN.S20 ESW — motor sa apsolutnim enkoderom
Brand: Beninca
SKU: BENINCA-VN-S20-ESW

Cena na upit

Beninca VN.S20 ESW je bočni motor od 230 V sa apsolutnim enkoderom za industrijska sekcijska i rolo vrata do 35 m². Razvija 130 Nm, koristi quick plug-in vezu i zahteva kompatibilnu spoljnu centralu, preporučeno THINKY.

Beninca VN.S20 ESW — motor sa apsolutnim enkoderom – opis proizvoda

Beninca VN.S20 ESW – bočni motor sa apsolutnim enkoderom za vrata do 35 m²

Beninca VN.S20 ESW je monofazni industrijski pogon od 230 Vac sa apsolutnim enkoderom i brzim priključkom za upravljačku centralu. Namenjen je pravilno izbalansiranim sekcijskim i rolo vratima do deklarisanih 35 m². Aktuelni podaci proizvođača navode 130 Nm, 24 o/min, najviše 18 izlaznih obrtaja i radni ciklus od 30%.

Tehnički podaci

Napajanje motora	230 Vac, 50/60 Hz
Maksimalna apsorbovana struja	3,3 A
Maksimalni obrtni moment	130 Nm
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	18
Otvor izlaznog vratila	1″ / 25,4 mm
Odnos redukcije položaja	1/20
Radni ciklus	30%
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Podmazivanje	ulje
Maksimalna deklarisana površina vrata	35 m²
Masa	15,2 kg

ESW enkoder i THINKY centrala

Apsolutni enkoder prenosi pouzdanu informaciju o položaju vrata, a quick plug-in veza pojednostavljuje povezivanje motora sa kompatibilnom centralom. Beninca preporučuje THINKY. Motor nema integrisanu upravljačku centralu ni radio-prijemnik; svi komandni i zaštitni uređaji pripadaju projektovanom sistemu.

Mehanika, otključavanje i izbor

VN.S20 ESW koristi brzo ručno otključavanje, ne ručni lanac za podizanje vrata. Površina do 35 m² nije garancija kompatibilnosti: obavezno se proveravaju masa i balans vrata, vratilo 25,4 mm, broj potrebnih obrtaja, bočni prostor, ciklusi rada i bezbedan pristup otključavanju.

Zašto Dracom pregled prethodi ponudi

Neusklađeni pogon i vrata skraćuju vek motora i mogu ugroziti korisnika. Dracom proverava mehaniku, napajanje, centralu, enkoder, zaštitnu ivicu, fotoćelije i signalizaciju, zatim vrši montažu, programiranje položaja i završno bezbednosno testiranje.

Dokumentacija i ograničenje video-prikaza

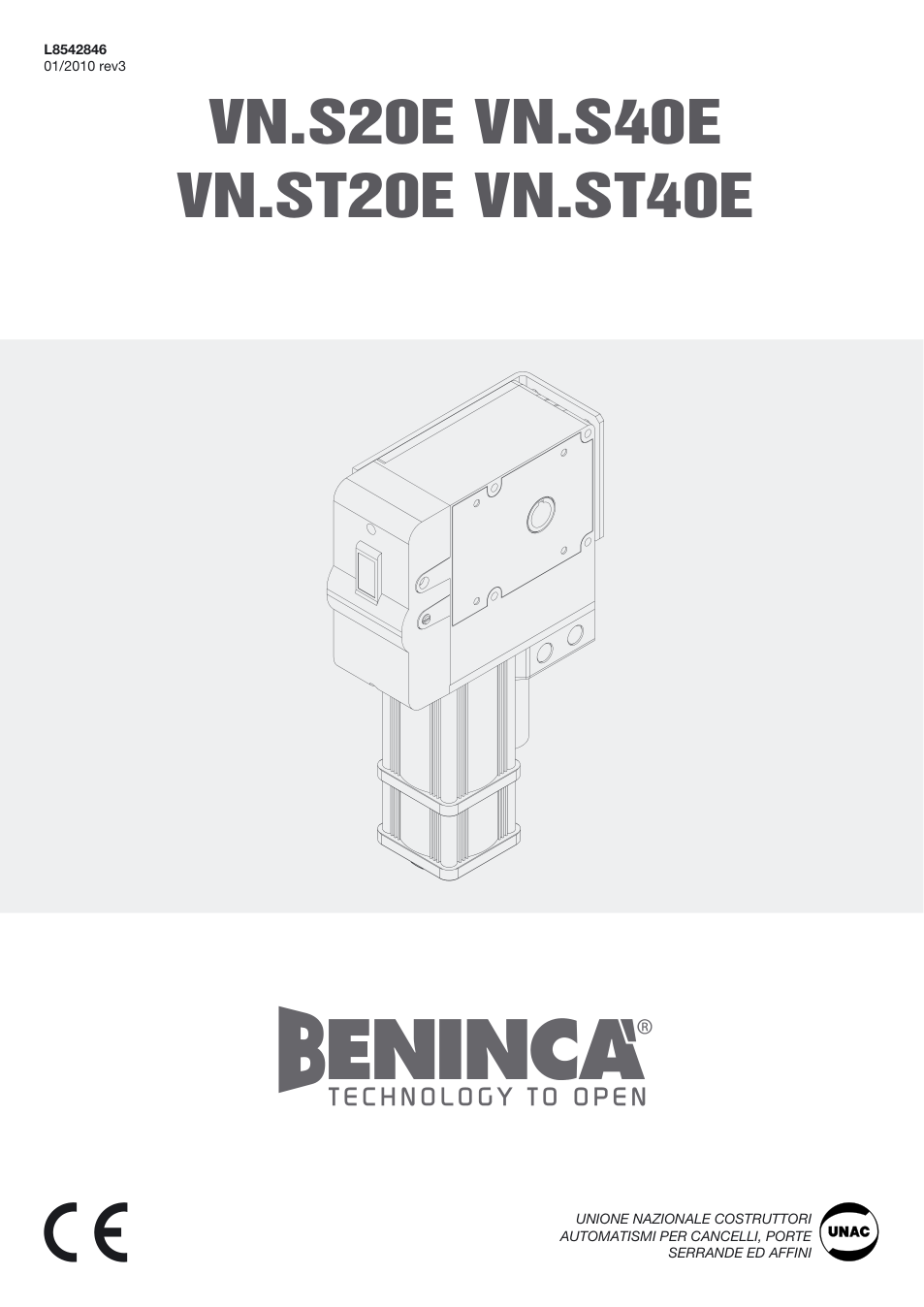

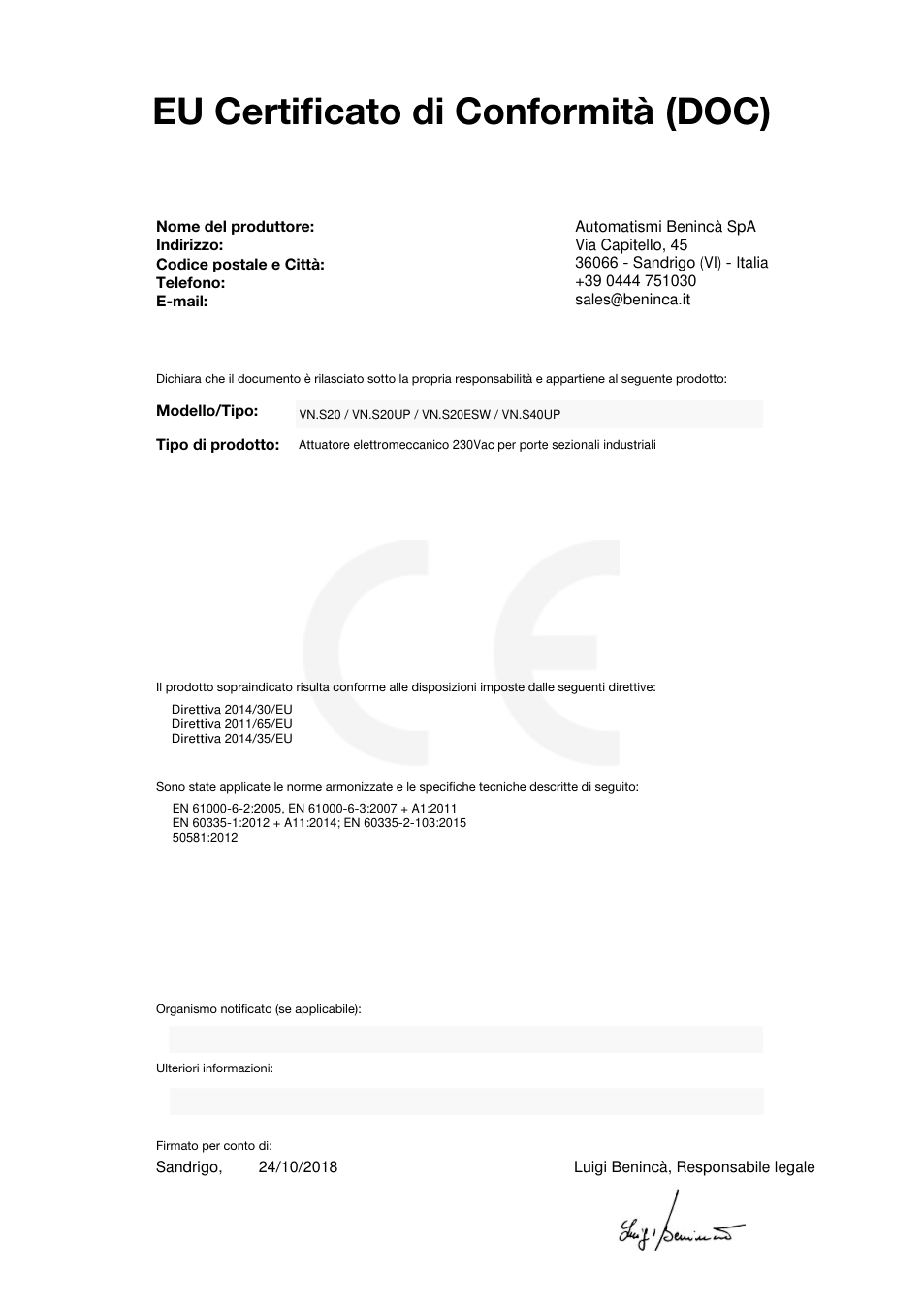

Sačuvani su zvanično englesko ESW uputstvo i deklaracija, uz srpski tehnički sažetak. Starija dokumentacija navodi 90 Nm i 3,0 A, dok aktuelna zvanična stranica navodi 130 Nm i 3,3 A; javni podaci prate aktuelnu stranicu. Dva video-prikaza predstavljaju druge motore iz VN porodice i ne dokazuju konkretne ESW funkcije ovog modela.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska i rolo vrata	Zvanični web
Napajanje	230	Zvanični web
Maksimalna apsorbovana struja	3,3	Zvanični web
Maksimalni obrtni moment	130	Zvanični web
Izlazna brzina	24	Zvanični web
Maksimalni izlazni obrtaji	18	Zvanični web
Otvor izlaznog vratila	25,4	Zvanični web
Redukcija položaja	1/20	Zvanični web
Radni ciklus	30	Zvanični web
Stepen zaštite	IP40	Zvanični web
Radna temperatura	−20 do +50	Zvanični web
Podmazivanje	Ulje	Zvanični web
Maksimalna površina vrata	35	Zvanični web
Apsolutni enkoder	Da	Zvanični web
Brzi priključak	Da	Zvanični web
Preporučena centrala	THINKY	Zvanični web
Ugrađena centrala	Ne	Zvanični web
Ugrađen radio-prijemnik	Ne	Zvanični web
Masa	15,2	Zvanični web

Problemi i rešenja

## Centrala ne prepoznaje položaj vrata

## Motor se ne pokreće

## Smer kretanja ili položaji nisu ispravni

## Motor se pregreva

## Ručno otključavanje je teško

## Kada odmah pozvati servis

Kod nepredvidivog kretanja, gubitka položaja, mirisa paljevine, oštećenog kabla, prodora vode ili neispravne zaštitne opreme sistem isključiti i pozvati Dracom servis.

Isključiti napajanje i proveriti quick plug-in konektor i kabl enkodera.
Potvrditi da je izabrana centrala i njena revizija kompatibilna sa apsolutnim enkoderom.
Ponoviti postupak učenja položaja isključivo prema THINKY/ESW uputstvu.
Ako položaj ostaje nestabilan, ne koristiti vrata dok instalater ne proveri enkoder i ožičenje.
Proveriti 230 Vac, osigurače, STOP i sve sigurnosne ulaze.
Proveriti da je ručno otključavanje potpuno vraćeno u radni položaj.
Proveriti komunikaciju/priključak između motora, enkodera i centrale.
Ne pokušavati višestruko automatsko zatvaranje.
Instalater proverava smer motora, orijentaciju enkodera i ponavlja kontrolisani postupak učenja.
Nakon podešavanja obavezno testirati fotoćelije, zaštitnu ivicu i zaustavljanje.
Proveriti da ciklusi ne prelaze 30% rada.
Proveriti balans vrata, trenje, masu i prenos.
Ne premošćavati termičku zaštitu.
Rasteretiti vrata i pratiti uputstvo; ne koristiti prekomernu silu.
Proveriti mehanizam i sigurnosni mikroprekidač.
Pre automatskog rada potvrditi potpuno ponovno uključenje pogona.

Tehničke specifikacije za Beninca VN.S20 ESW — motor sa apsolutnim enkoderom

Proizvođač	Beninca
Model	VN.S20 ESW
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca VN.S20 ESW — motor sa apsolutnim enkoderom

Galerija i video – Beninca VN.S20 ESW — motor sa apsolutnim enkoderom

Video – Beninca VN.S20 ESW — motor sa apsolutnim enkoderom

Najčešća pitanja za Beninca VN.S20 ESW — motor sa apsolutnim enkoderom

Za koja vrata je VN.S20 ESW?

Za pravilno izbalansirana industrijska sekcijska i rolo vrata do deklarisanih 35 m².

Šta označava ESW?

Varijantu sa apsolutnim enkoderom i brzim priključkom za kompatibilnu centralu.

Koje napajanje koristi?

230 Vac, 50/60 Hz.

Koliki je maksimalni moment?

Aktuelna Beninca stranica navodi 130 Nm.

Kolika je izlazna brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 18.

Koji je otvor izlaznog vratila?

1″, odnosno 25,4 mm.

Koliki je radni ciklus?

30%.

Koliki je stepen zaštite?

IP40.

Koji je opseg radne temperature?

Od −20 °C do +50 °C.

Da li ima ugrađenu centralu?

Ne.

Koja centrala se preporučuje?

Beninca preporučuje THINKY za ESW upravljanje.

Da li ima ugrađen radio-prijemnik?

Ne; prijemnik i daljinsko upravljanje zavise od izabrane centrale i opreme.

Kako se određuju krajnji položaji?

Preko apsolutnog enkodera i kompatibilne centrale, prema ESW uputstvu.

Da li ima ručni lanac?

Ne; ima brzo ručno otključavanje, što nije isto što i lančano podizanje.

Da li je 35 m² jedini kriterijum izbora?

Ne. Proveravaju se masa, balans, vratilo, moment, broj obrtaja i broj ciklusa.

Zašto starije uputstvo ima druge podatke?

Starija dokumentacija navodi 90 Nm i 3,0 A, a aktuelna web stranica 130 Nm i 3,3 A; javni sadržaj prati aktuelni izvor.

Da li su ponuđeni video-zapisi baš za ESW?

Ne. Prikazuju VN.MT20 i VN.MT40 i služe samo kao ilustracija VN porodice.

Ko sme da programira enkoder i centralu?

Kvalifikovani instalater koji može da proveri smer, položaje i sve bezbednosne uređaje.

Šta poslati za ponudu?

Dimenzije i fotografije vrata i vratila, masu, broj ciklusa i raspoloživo napajanje.
