Beninca VN.M20 — industrijski motor za sekcijska i rolo vrata

Name: Beninca VN.M20 — industrijski motor za sekcijska i rolo vrata
Brand: Beninca
SKU: BENINCA-VN-M20

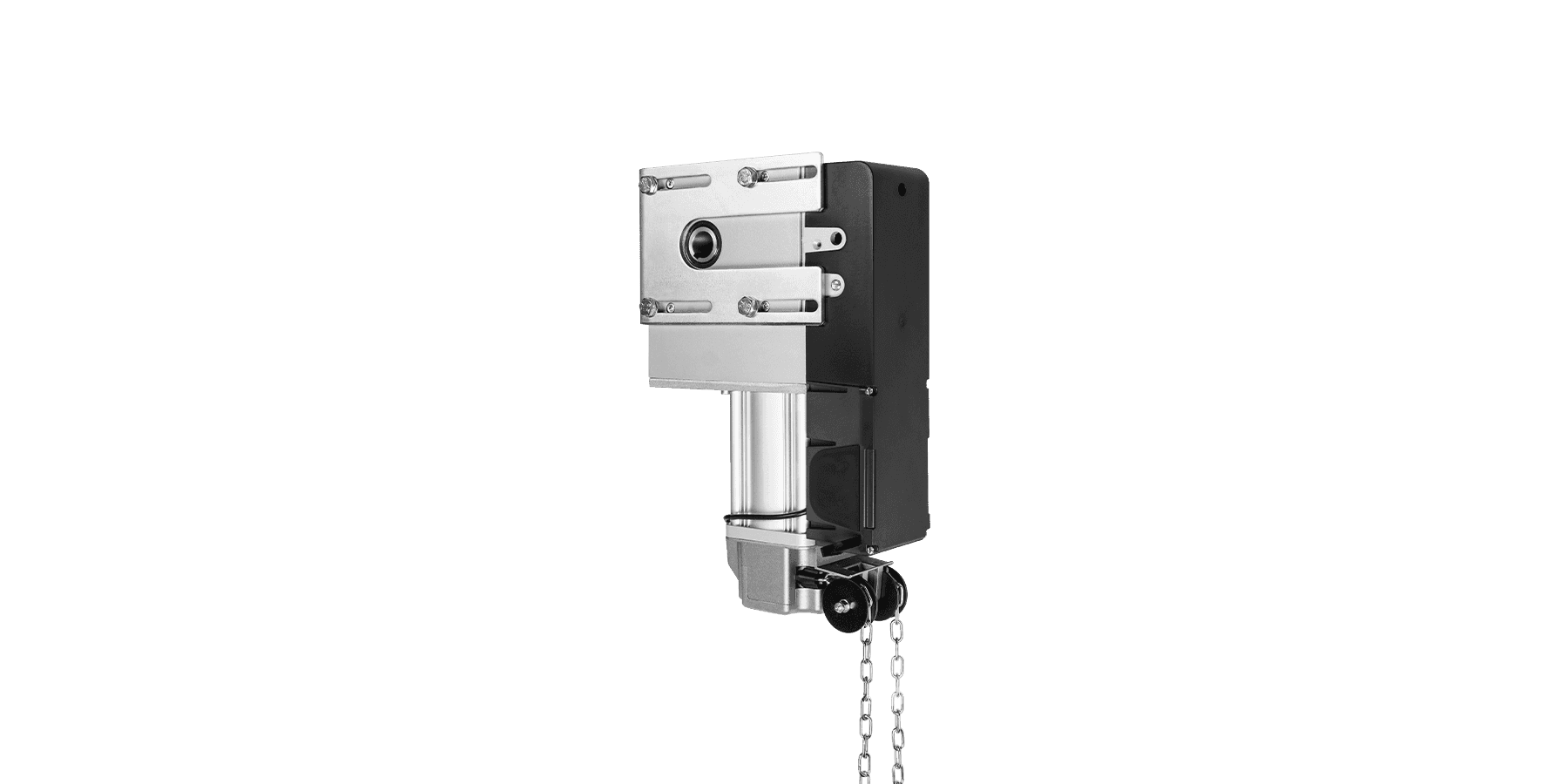

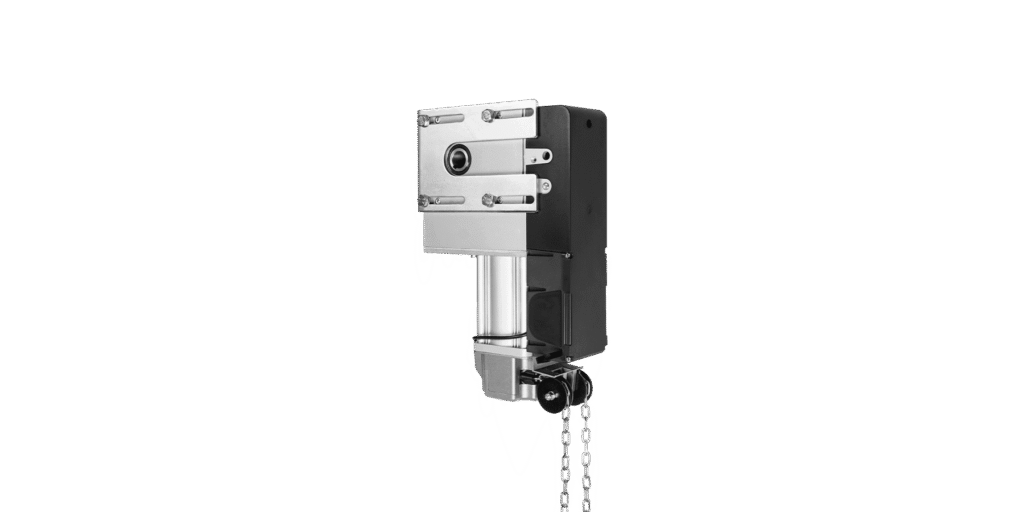

Beninca VN.M20 – industrijski motor za vrata do 35 m²

Beninca VN.M20 je bočni 230 Vac pogon sa ručnim lančanim upravljanjem i redukcijom krajnjih položaja 1/20, namenjen industrijskim sekcijskim i rolo vratima do 35 m². Nema ugrađenu centralu, prijemnik ni enkoder; komplet se projektuje sa odgovarajućom spoljnom centralom.

Ključne osobine

130 Nm prema aktuelnoj zvaničnoj stranici, 24 o/min i do 18 izlaznih obrtaja;
otvor vratila 1″ / 25,4 mm;
radni ciklus 30%, IP40 i temperaturni opseg −20 °C do +50 °C;
uljno podmazan pužni prenos sa kaljenim čelikom i bronzanim zupčanikom;
četiri mikrometarski podesiva krajnja prekidača;
mikroprekidač isključuje napajanje tokom brzog ručnog otpuštanja;
mogući lančani prenosi 1:1 ili 1:1,8 za odmak motora ili promenu odnosa momenta i brzine.

Tehnički podaci

Napajanje i motor	230 Vac, 50/60 Hz
Maksimalna struja	3,3 A
Maksimalni moment	130 Nm prema aktuelnoj stranici
Brzina	24 o/min
Izlazni obrtaji	najviše 18

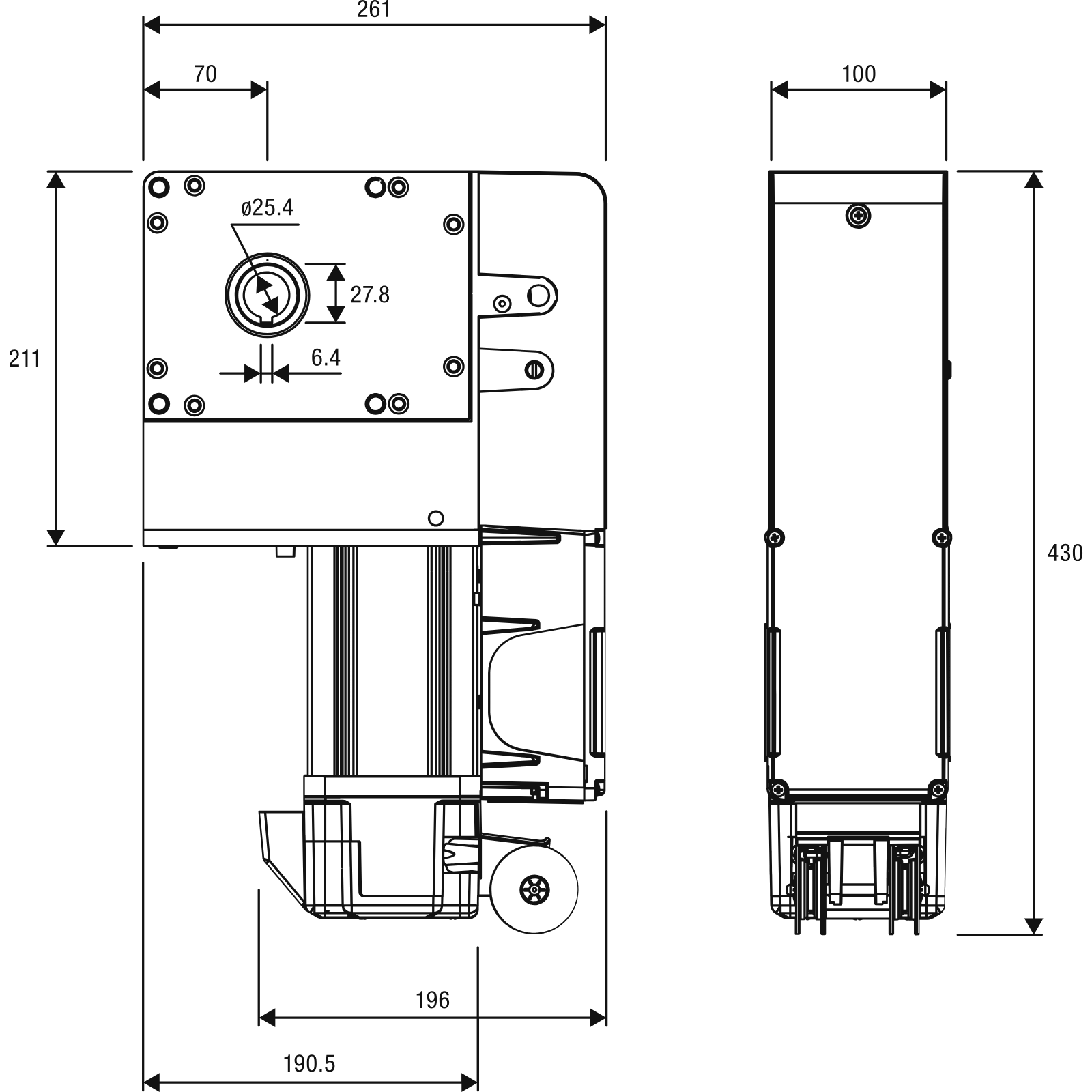

Otvor vratila	25,4 mm
Površina vrata	do 35 m²
Radni ciklus	30%
Zaštita	IP40
Masa	15,3 kg

Izbor centrale i važan konflikt izvora

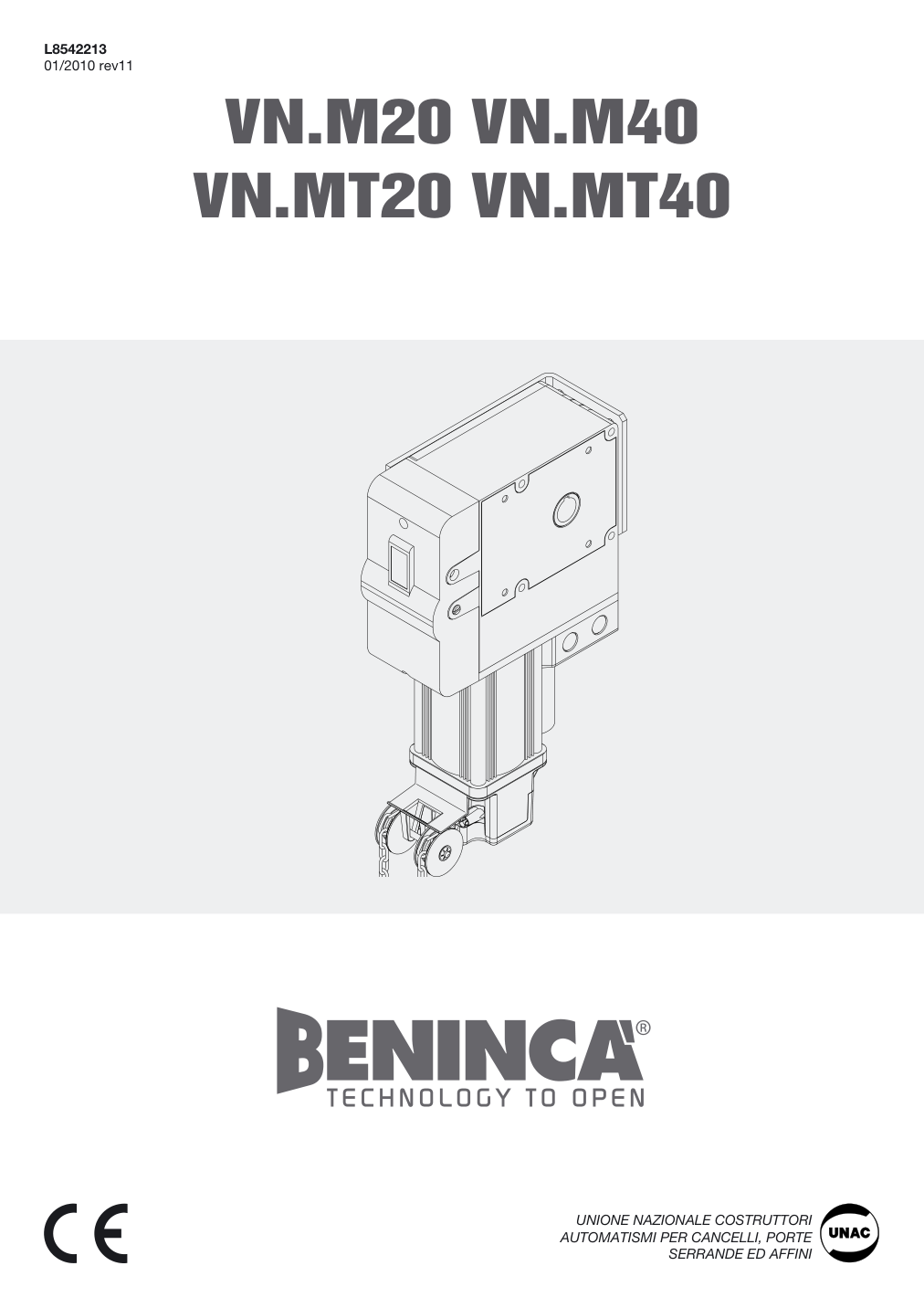

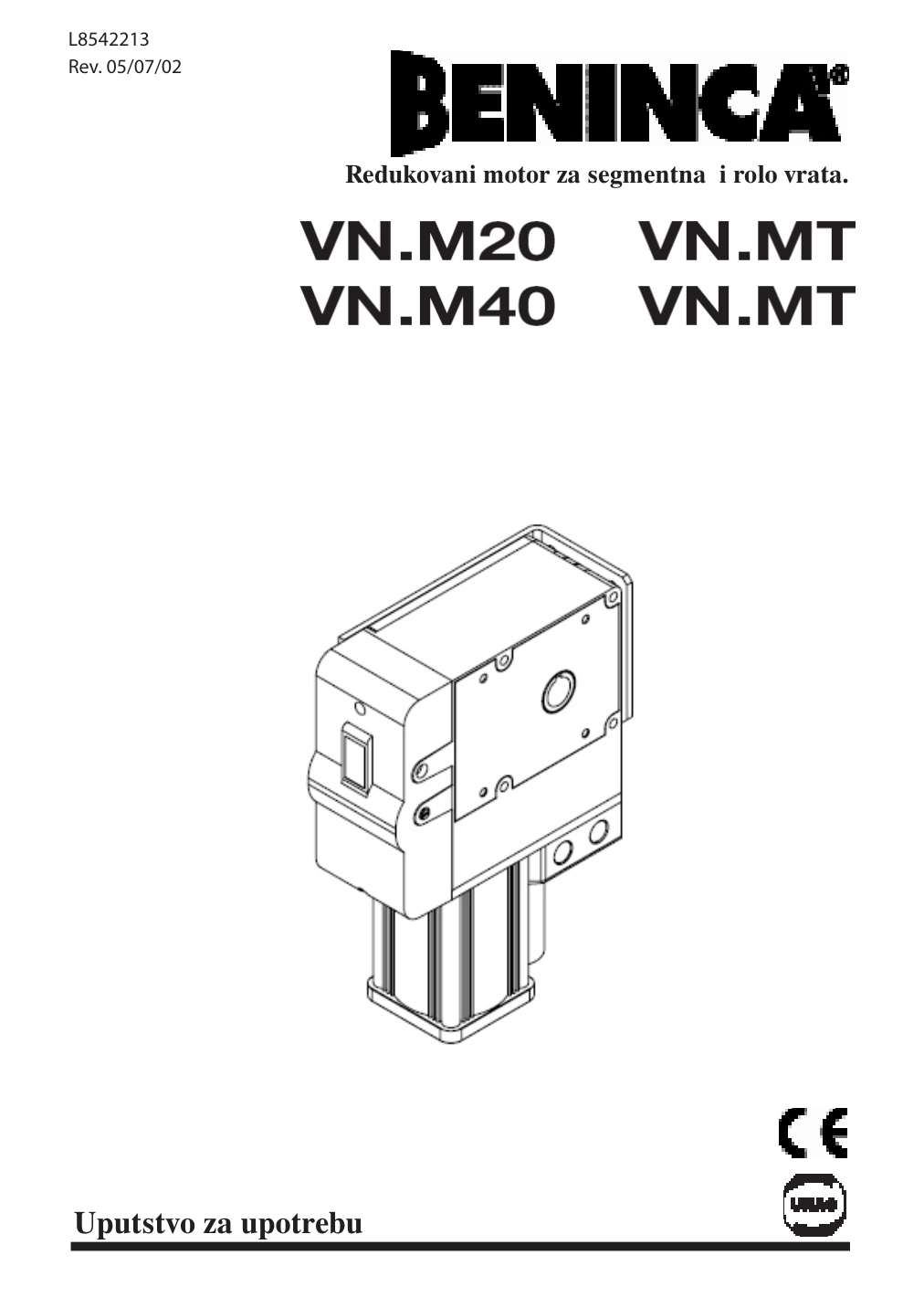

Beninca navodi CELL.P, START i THINKY kao moguće centrale sa različitim logikama i nivoom funkcionalnosti. Aktuelna stranica navodi 130 Nm i 3,3 A, dok starije srpsko uputstvo navodi 90 Nm i 3,0 A. Za prodajni zapis usvojeni su aktuelni javni podaci, a razlika je zadržana za servisnu proveru oznake konkretne jedinice.

Dracom projektovanje i servis

Izbor zavisi od mase, balansa, prečnika i položaja vratila, obrtnog momenta, brzine i broja ciklusa. Dracom obezbeđuje pregled, izbor centrale i zaštite, montažu i servis. Za ponudu pošaljite tehničke podatke i fotografije vrata i vratila.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska i rolo vrata	Zvanicni web + manual
Napajanje	230	Zvanicni web + manual
Snaga motora	600	Manual (srpski)
Maksimalna apsorbovana struja	3.3 (web) / 3.0 (manual)	Web + manual
Obrtni moment	130 (web) / 90 (manual)	Web + manual
Maksimalan broj izlaznih obrtaja	18	Zvanicni web
Izlazna brzina	24	Zvanicni web
Precnik otvora za osovinu	25.4	Web + manual
Redukcija krajnjih pozicija	1/20	Web + manual
Rezim rada	30	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Podmazivanje	Ulje (Agip 32)	Manual (srpski)
Maksimalna povrsina vrata	35	Zvanicni web
Maksimalna sila na 120mm	3700	Manual (srpski)
Enkoder	Ne	Zvanicni web
Ugradjena centrala	Ne	Zvanicni web
Ugradjeni prijemnik	Ne	Zvanicni web
Tezina	15.3 (web) / 15 (manual)	Web + manual
Broj motora po paleti	24	Zvanicni web

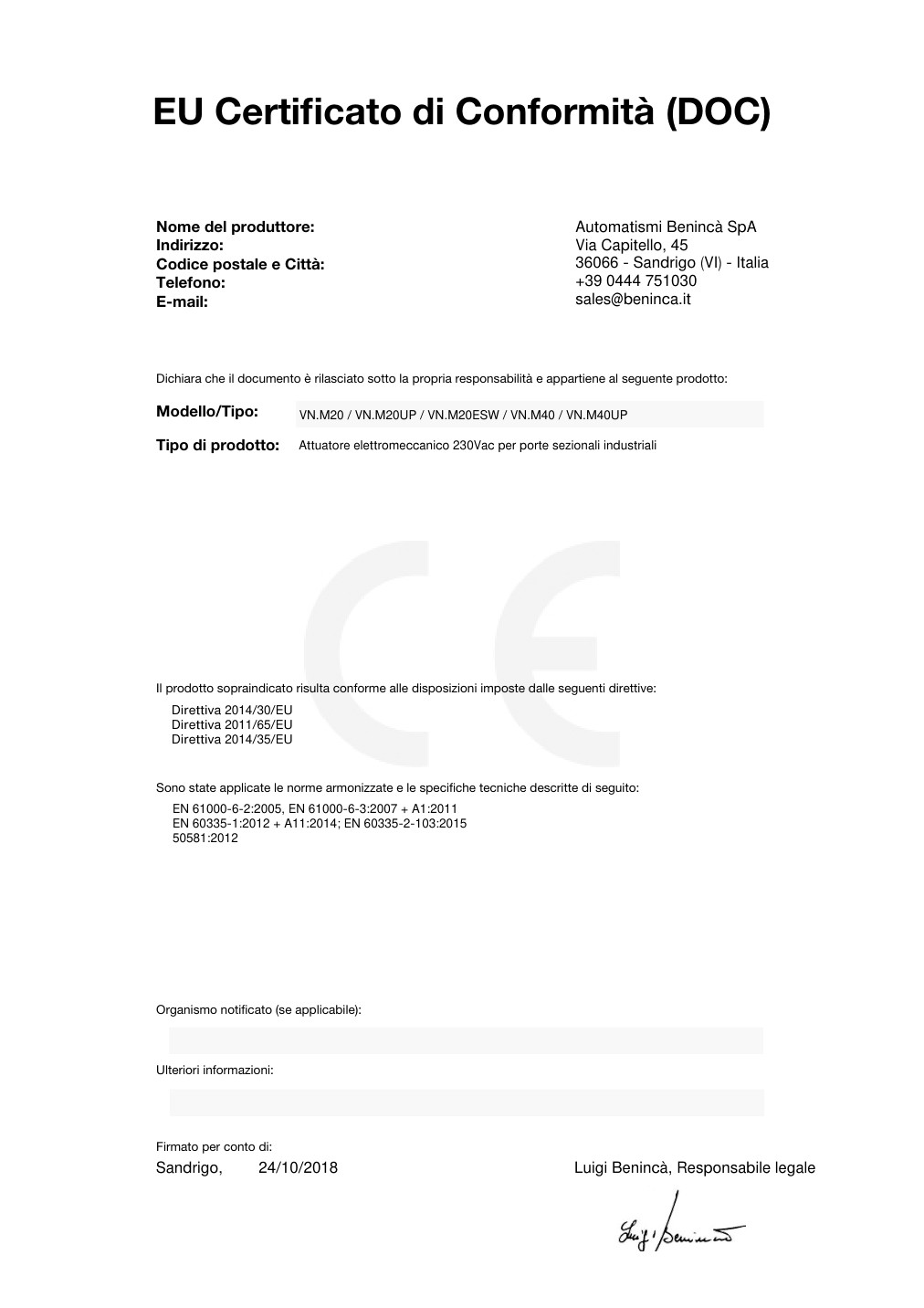

Standby uskladjenost	Sa SE.MODULE – EU 2023/826	Zvanicni web

Problemi i rešenja

## Vrata se ne pokreću

## Vrata se zaustavljaju na pogrešnoj poziciji

## Motor bučan ili se pregreva

## Ručno deblokiranje ne radi ispravno

## Motor radi, ali vrata se ne pomeraju

## Kada pozvati Dracom servis

Proverite napajanje centrale (CELL.P/START/THINKY) — 230Vac.
Proverite da li je aktivirano ručno deblokiranje lancem (u tom stanju motor je mehanički odvojen).
Proverite granične prekidače (4 mikrometrijski podesiva) — pogrešno podešeni krajnji položaji mogu sprečiti pokretanje.
Podesite granične prekidače okretanjem M6 šrafa na mehanizmu krajnjih pozicija (redukcija 1/20).
Proverite da nagazna papučica nije pomerena usled udara ili habanja.
Proverite nivo i stanje ulja u reduktoru (Agip 32 ili ekvivalent) — nedostatak ulja ubrzava habanje i povećava buku.
Proverite da opterećenje ne prelazi 35m² kapacitet ili maksimalnu silu (3700N na 120mm).
Proverite mikroprekidač koji isključuje napajanje motora tokom ručnog rada — bezbednosna funkcija.
Nakon ručnog rada, obavezno povući zelenu ručicu za povratak u automatski režim pre daljinskog upravljanja.
Proverite lančani prenos (lanac, lančanici Z1/Z2) na mehaničku ispravnost i zategnutost.
Proverite da dodatna oprema za redukciju (1:1 ili 1:1.8, ako je ugrađena) nije oštećena.
Kod sumnje na kvar motora, potrebe zamene ulja u reduktoru, ili problema sa centralom (CELL.P/START/THINKY).
