Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)

Name: Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)
Brand: Beninca
SKU: BENINCA-VN-M20-UP

Beninca VN.M20 UP – industrijski motor sa deadman centralom

VN.M20 UP je 230 Vac bočni pogon za industrijska sekcijska i rolo vrata do 35 m² sa ugrađenom UP.VN centralom. Namenjen je jednostavnim instalacijama sa deadman logikom i odvojenim OPEN/CLOSE komandama na sigurnosnom naponu 12 Vdc.

Tehnički podaci

Napajanje	230 Vac, 50/60 Hz
Struja	3,3 A
Moment	130 Nm
Brzina	24 o/min
Izlazni obrtaji	najviše 18

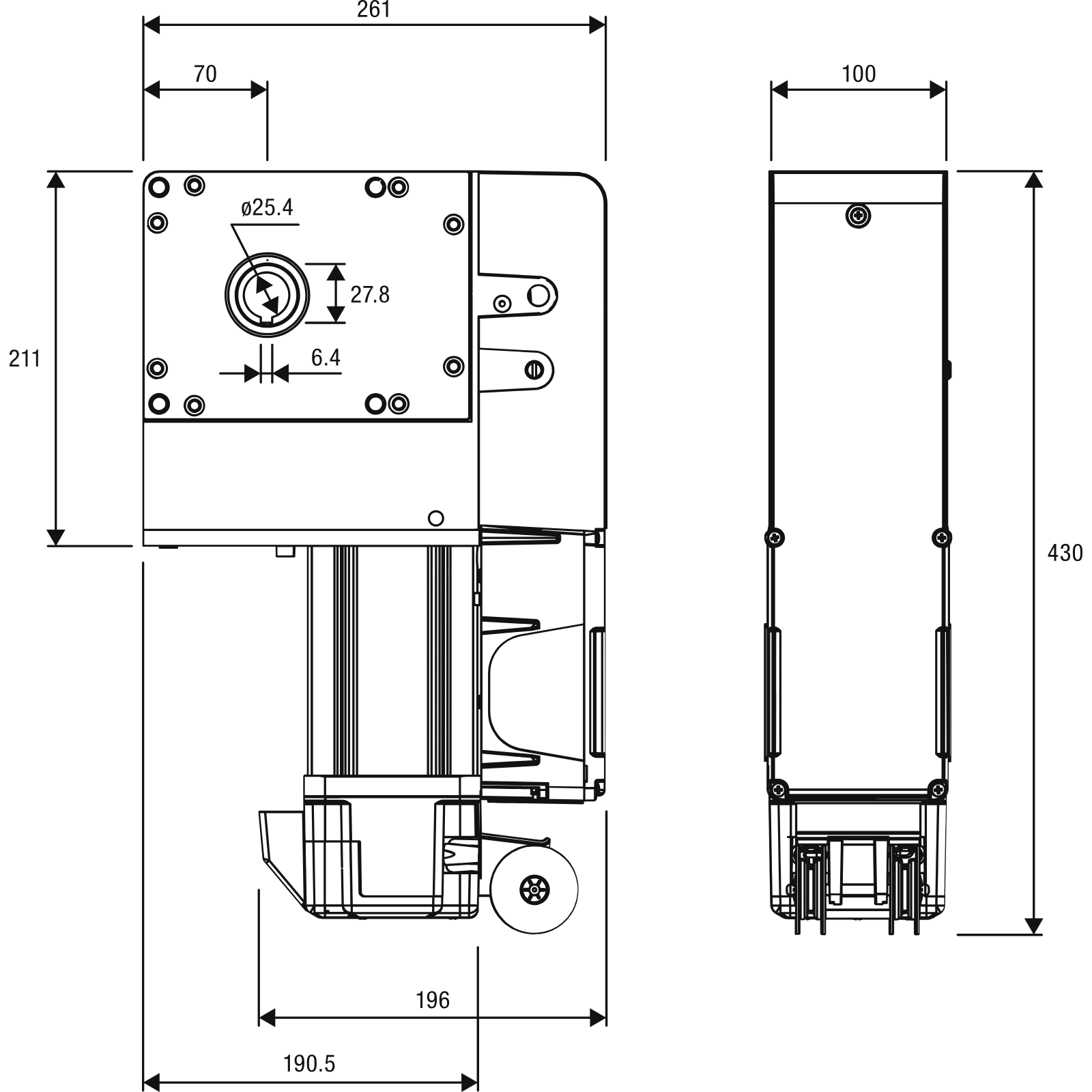

Vratilo	1″ / 25,4 mm
Površina	do 35 m²
Radni ciklus	30%
Zaštita	IP40
Masa	15,6 kg

UP.VN upravljanje

Integrisana centrala radi isključivo u deadman režimu: komanda se drži tokom kretanja. Ima odvojene OPEN i CLOSE ulaze na 12 Vdc i LED dijagnostiku. Nema ugrađen radio-prijemnik ni enkoder; zato se ne sme reklamirati kao automatski daljinski sistem bez dodatne projektovane opreme.

Profesionalna procena

Model je za jednostavne industrijske instalacije, ali izbor i bezbednosna koncepcija zavise od vrata, radnog okruženja i lokalnih zahteva. Dracom obezbeđuje pregled, montažu, komande, zaštitu i servis.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata – jednostavne instalacije	Zvanicni web
Napajanje	230	Zvanicni web
Maksimalna apsorbovana struja	3.3	Zvanicni web
Obrtni moment	130	Zvanicni web
Maksimalan broj izlaznih obrtaja	18	Zvanicni web
Izlazna brzina	24	Zvanicni web
Redukcija krajnjih pozicija	1/20	Zvanicni web
Rezim rada	30	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Podmazivanje	Ulje	Zvanicni web
Maksimalna povrsina vrata	35	Zvanicni web
Enkoder	Ne	Zvanicni web
Ugradjena centrala	UP.VN (deadman	Zvanicni web
Ugradjeni prijemnik	Ne	Zvanicni web
Tezina	15.6	Zvanicni web
Broj motora po paleti	24	Zvanicni web

Problemi i rešenja

## Vrata se ne pokreću

## Vrata se pomeraju samo dok se drži taster, a to je "problem"

## Granični prekidači ne rade ispravno

## Motor bučan ili se pregreva

## Kada pozvati Dracom servis

Proverite napajanje ugrađene centrale UP.VN (230Vac).
Proverite tastere za OTVORI/ZATVORI i njihovo 12Vdc ožičenje.
Proverite LED diagnostiku ulaza na centrali.
Proverite da je aktivirano ručno deblokiranje lancem.
Ovo je normalno ponašanje (deadman logika) — nije kvar. Objasniti klijentu da centrala UP.VN ne podržava automatski/poluautomatski režim.
Podesite pomoću M6 šrafa na mehanizmu krajnjih pozicija (redukcija 1/20).
Proverite nivo ulja u reduktoru.
Proverite opterećenje u odnosu na 35m² kapacitet.
Kod sumnje na kvar UP.VN centrale, motora, ili potrebe zamene ulja u reduktoru.

Tehničke specifikacije za Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)

Proizvođač	Beninca
Model	VN.M20 UP
Vrsta proizvoda	Motori za segmentna vrata

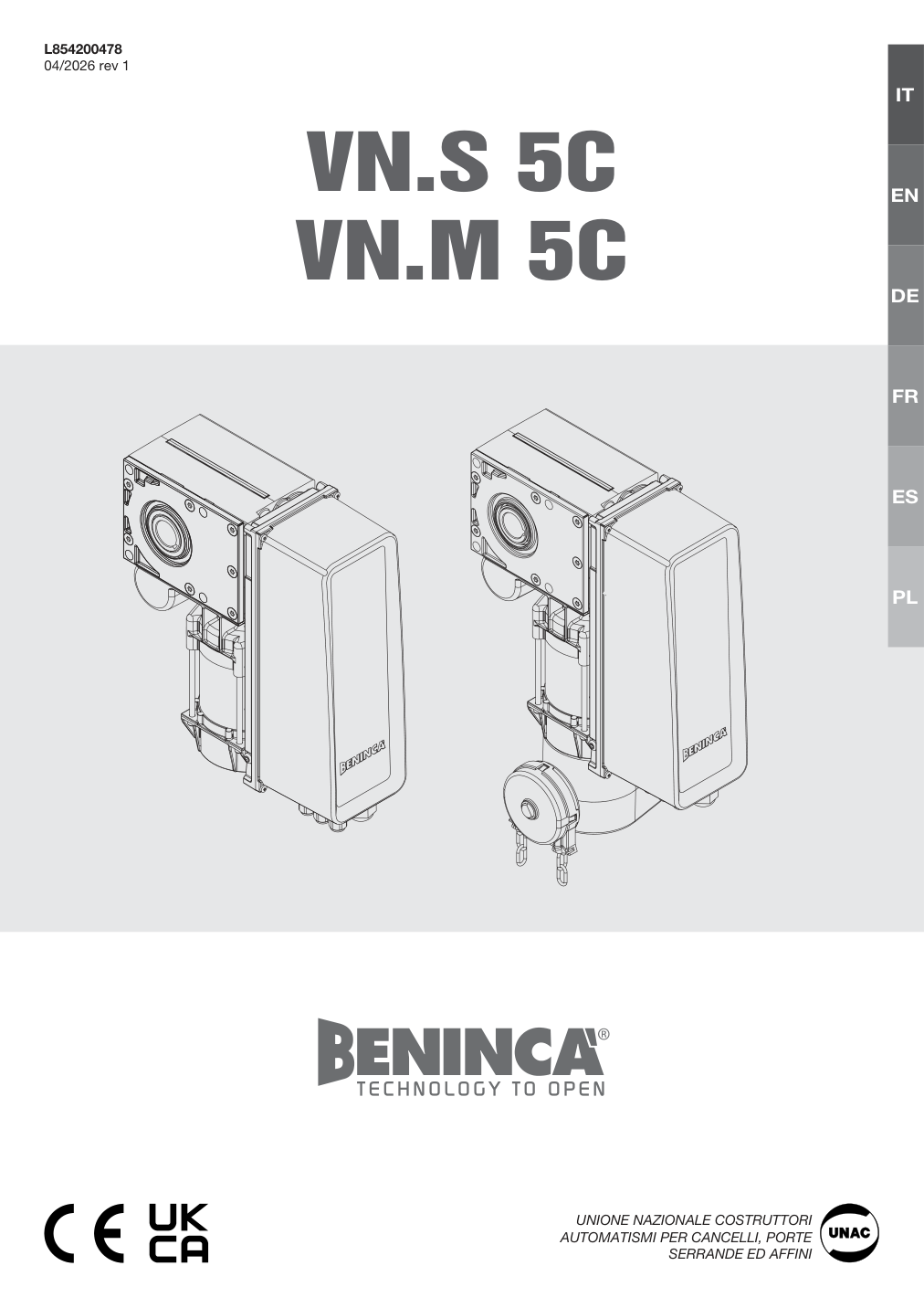

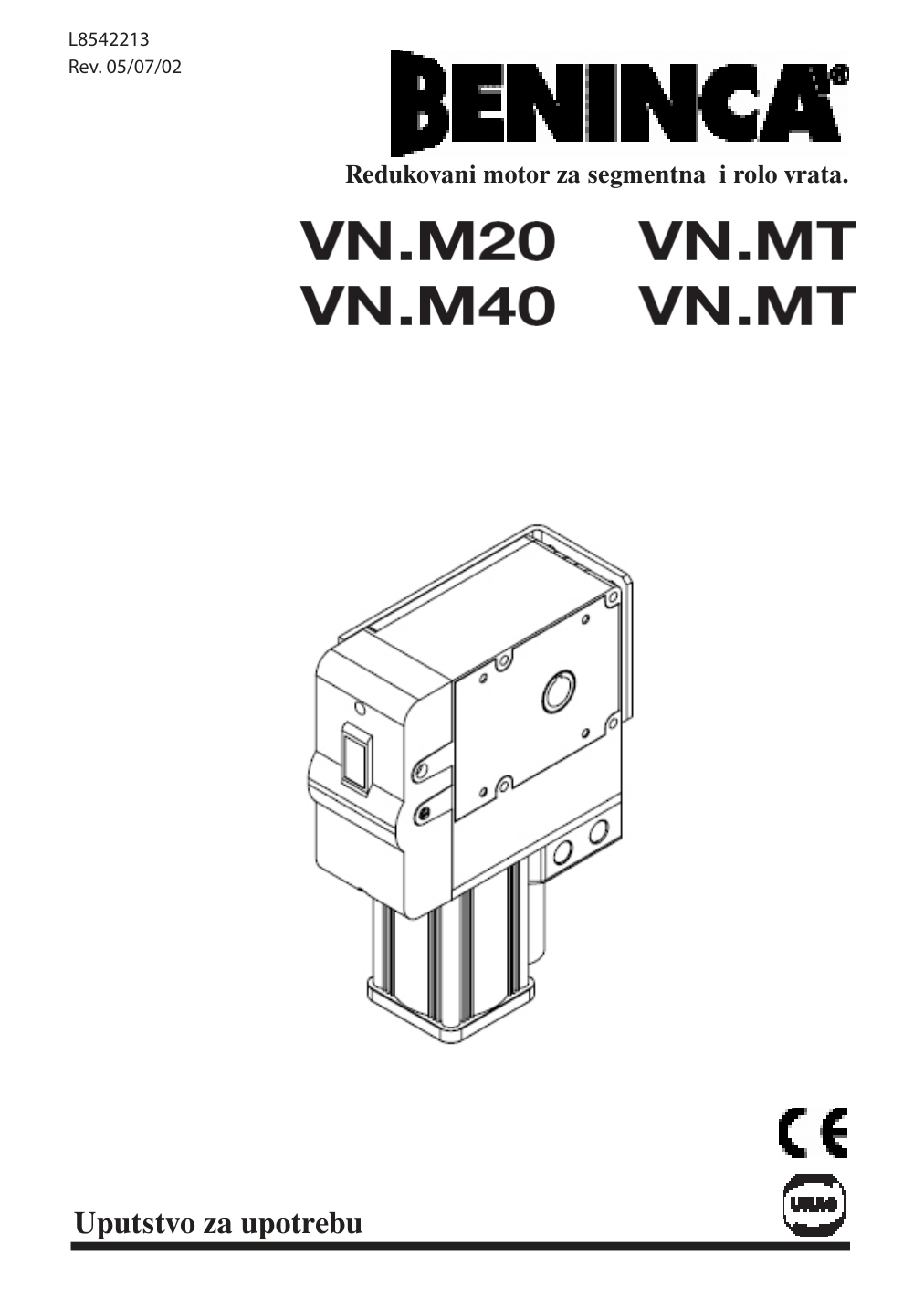

Uputstva i dokumentacija za Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)

Galerija i video – Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)

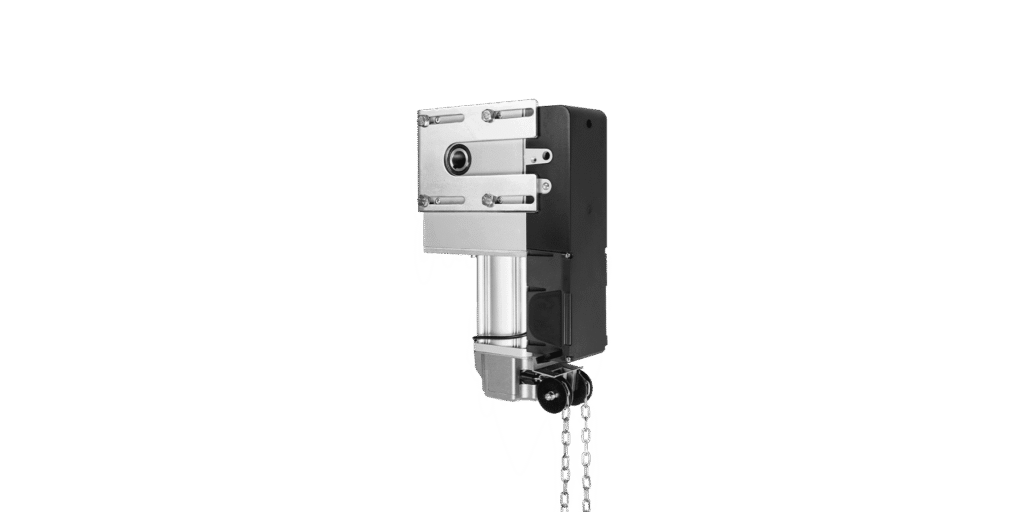

Beninca VN.M20 UP Motori za segmentna vrata — naslovna slika

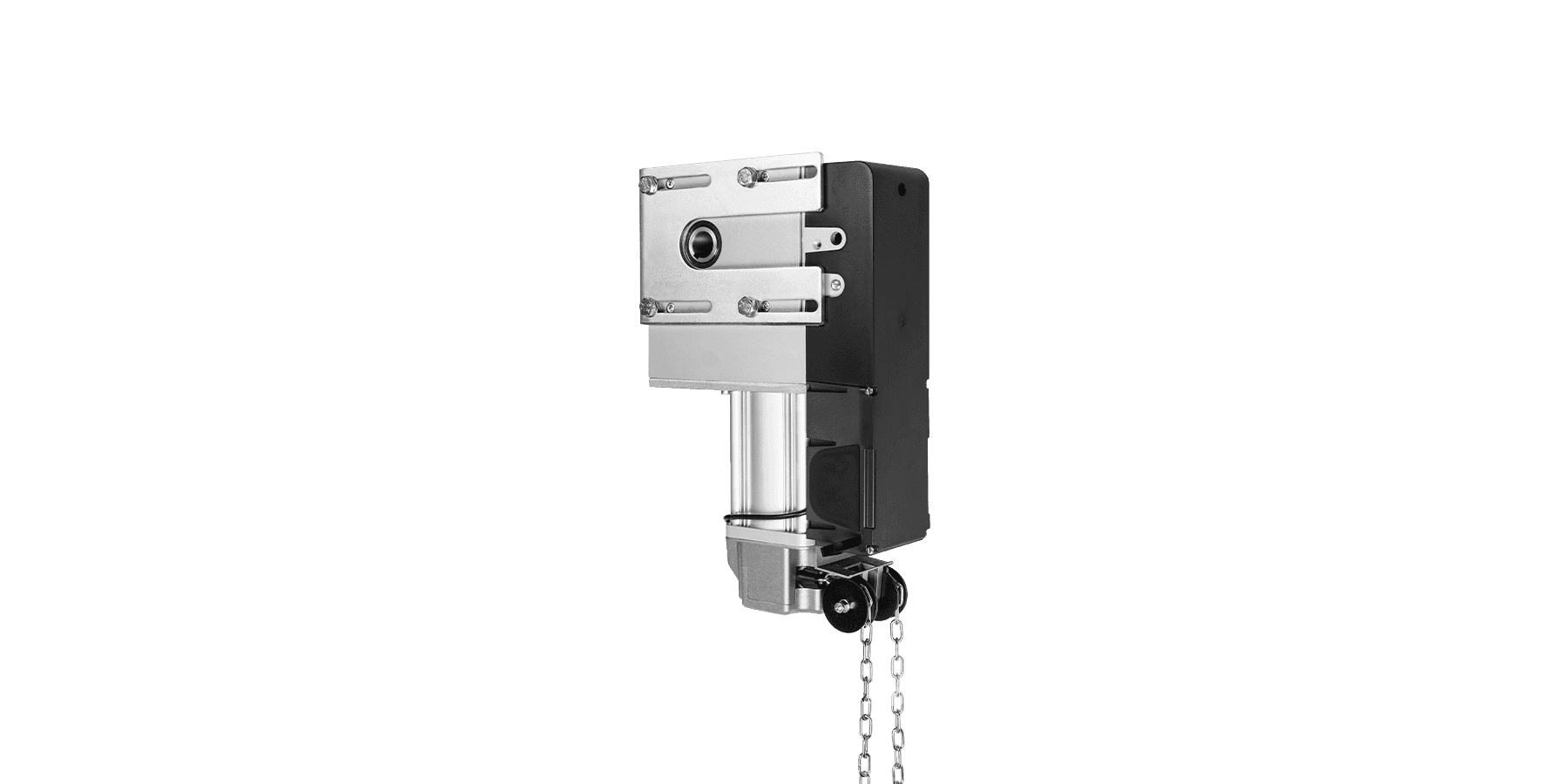

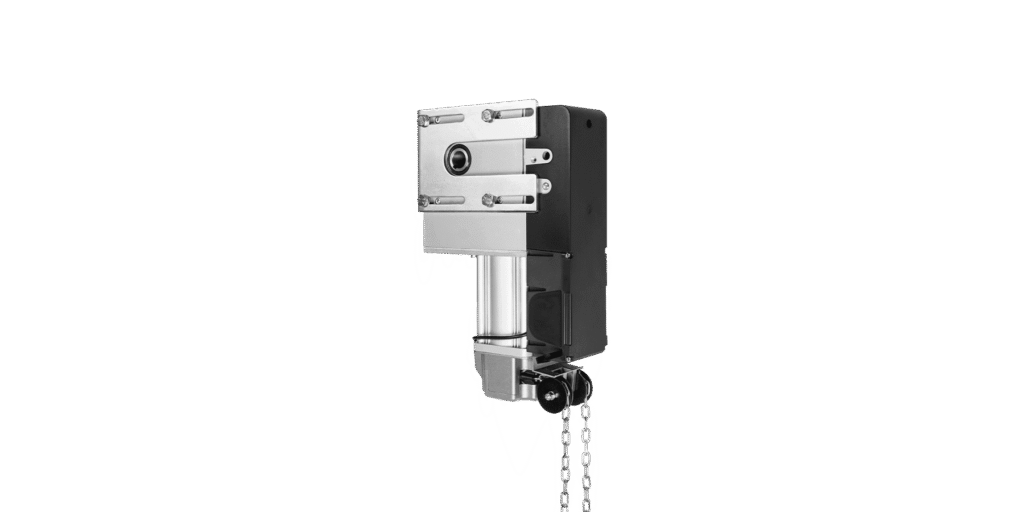

Beninca VN.M20 UP Motori za segmentna vrata — prikaz 2

Beninca VN.M20 UP Motori za segmentna vrata — prikaz 3

Beninca VN.M20 UP Motori za segmentna vrata — prikaz 4

Beninca VN.M20 UP Motori za segmentna vrata — prikaz 5

Beninca VN.M20 UP Motori za segmentna vrata — prikaz 6

Video – Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)

Najčešća pitanja za Beninca VN.M20 UP — industrijski motor sa ugrađenom centralom (deadman)

Za koja vrata je VN.M20 UP?

Za industrijska sekcijska i rolo vrata do 35 m².

Šta znači UP?

Motor ima integrisanu UP.VN centralu za deadman upravljanje.

Kako radi deadman logika?

Taster OPEN ili CLOSE mora se držati tokom kretanja vrata.

Da li ima radio-prijemnik?

Ne.

Da li ima enkoder?

Ne.

Koliki je moment?

130 Nm.

Kolika je brzina?

24 o/min.

Koji je otvor vratila?

25,4 mm.

Koliki je radni ciklus?

30%.

Da li ima ručni lanac?

Da.

Koji napon koriste komande?

Odvojeni OPEN i CLOSE ulazi koriste sigurnosni napon 12 Vdc.

Da li ima dijagnostiku?

Da, LED dijagnostiku ulaza.

Koliki je stepen zaštite?

IP40.

Kako se podmazuje?

Uljem.

Koja je radna temperatura?

Od −20 °C do +50 °C.

Da li je ovo automatski daljinski sistem?

Ne, fabrički je deadman sistem bez prijemnika.

Šta poslati za ponudu?

Dimenzije, masu, fotografije vrata i vratila, cikluse i željeni način upravljanja.
