Beninca JM.3 – motor za sekcijska vrata

Name: Beninca JM.3 — motor za sekcijska garazna vrata do 11m²
Brand: Beninca
SKU: BEN-MOTOR-JM-3

Beninca JM.3 — motor za sekcijska garazna vrata do 11m² – opis proizvoda

Beninca JM.3 – motor za sekcijska garažna vrata do 11 m²

Beninca JM.3 je plafonski pogon sa motorom od 24 Vdc, ugrađenom centralom CP.J3-SW i enkoderom, namenjen intenzivnoj rezidencijalnoj upotrebi na sekcijskim garažnim vratima površine do 11 m². Maksimalni potisak je 600 N, a brzina otvaranja može se podesiti na 6 ili 12 m/min.

Ključne prednosti

600 N potiska za pravilno izabrana i balansirana vrata do 11 m²;
dve brzine otvaranja, 6 i 12 m/min, uz odvojeno podešavanje brzine otvaranja i zatvaranja;
enkoder za preciznu elektronsku kontrolu položaja i krajnjih tačaka;
STC sistem dinamički prilagođava silu stvarnom opterećenju duž hoda;
integrisana CP.J3-SW centrala i ARC prijemnik za 64 daljinska upravljača;
amperometrijska zaštita od prignječenja i podesiva usporavanja;
14 LED dioda koje se mogu koristiti kao vremenski ili bistabilno upravljano pomoćno svetlo;
mogućnost ugradnje dve baterije od 1,2 Ah za rad pri nestanku mrežnog napajanja.

Tehnički podaci

Napajanje	230 Vac, 50/60 Hz
Napajanje motora	24 Vdc
Maksimalna apsorbovana struja	1 A
Potisak	600 N
Brzina otvaranja	6 ili 12 m/min
Maksimalna površina vrata	11 m²
Režim rada	intenzivna upotreba
Krajnji položaji	elektronski, preko enkodera
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Masa pogonske glave	3,1 kg

Šina se bira odvojeno

Šina nije uključena uz pogonsku glavu. Potrebno je izabrati odgovarajuću Beninca šinu sa kaišem ili lancem prema visini vrata i uslovima montaže. Hod se podešava, a proizvođač navodi jedan mehanički graničnik u šinama sa kaišem i dva u šinama sa lancem. Pogrešan izbor šine može onemogućiti potreban hod, zato se komplet definiše nakon merenja.

Pametne funkcije i rezervno napajanje

CP.J3-SW je pripremljena za X.BE/KNX i Q.BE/MQTT dodatke, kao i PRO.UP interfejs i aplikaciju BeUP za podržano programiranje, dijagnostiku i upravljanje radio-kodovima. Opciono se u motor mogu smestiti dve baterije od 1,2 Ah, uz odgovarajući punjač i komplet propisan od proizvođača.

Stručna procena i montaža

Površina vrata nije dovoljan kriterijum za izbor. Potrebno je proveriti masu i balans vrata, visinu podizanja, prostor iznad vrata, tip šine, učestalost korišćenja i bezbednosne uređaje. Dracom obezbeđuje procenu, izbor kompleta, montažu, programiranje i servis u Beogradu i širom Srbije. Za ponudu pošaljite dimenzije otvora, fotografije vrata iznutra i podatak o broju dnevnih ciklusa.

Tehničke specifikacije za Beninca JM.3 — motor za sekcijska garazna vrata do 11m²

Proizvođač	Beninca
Model	JM.3
Maksimalna površina vrata	11 m²
Napajanje motora	24 Vdc
Maksimalni potisak	600 N
Režim rada	Intenzivna upotreba prema uslovima pravilno dimenzionisanog sistema
Kontrola položaja	Enkoder i elektronski krajnji položaji
Masa pogonske jedinice	3,1 kg
Radio-prijemnik	ARC 433,92 MHz; memorija do 64 koda
Rezervno napajanje	Opciono; dve baterije 1,2 Ah i odgovarajući punjač
Garažna šina	Nije uključena; bira se odvojeno prema visini i potrebnom hodu vrata
Napajanje centrale	230 Vac, 50/60 Hz
Brzina otvaranja i zatvaranja	6 ili 12 m/min; odvojeno podesiva
Radna temperatura	−20 °C do +50 °C
Servisno svetlo	14 LED dioda
Namena	Automatizacija sekcijskih garažnih vrata
Maksimalna struja	1 A
Stepen zaštite	IP40
Upravljačka centrala	CP.J3-SW

Uputstva i dokumentacija za Beninca JM.3 — motor za sekcijska garazna vrata do 11m²

Galerija i video – Beninca JM.3 — motor za sekcijska garazna vrata do 11m²

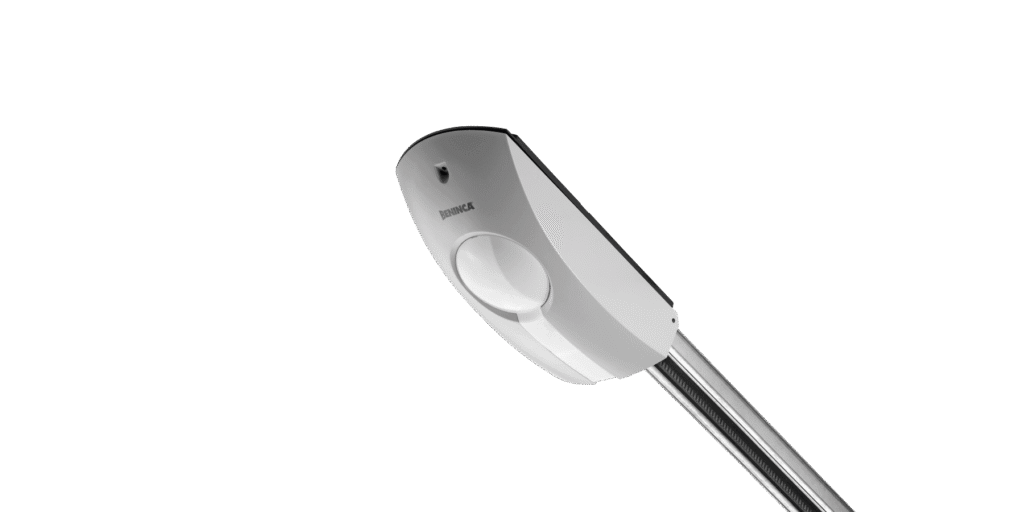

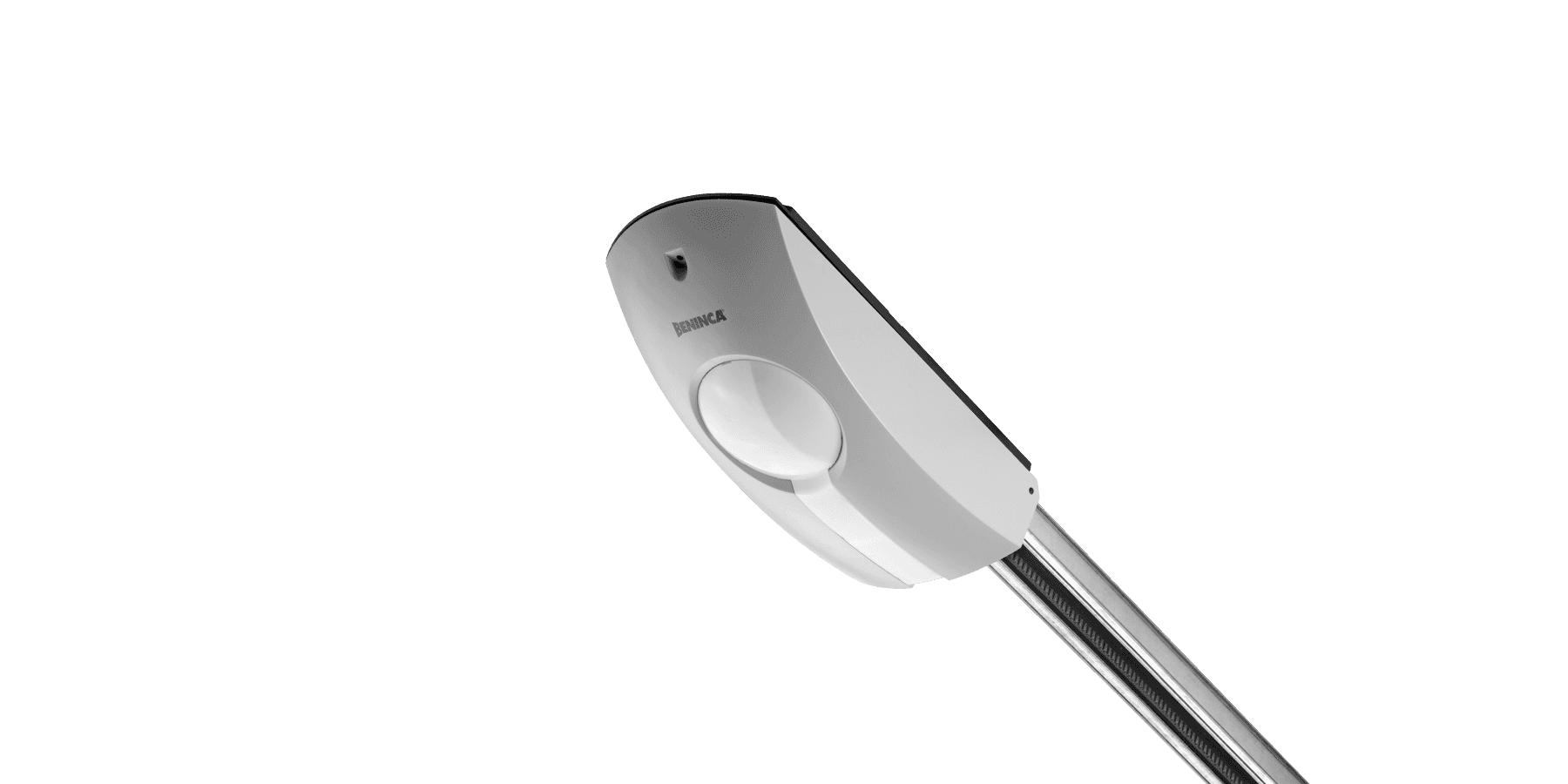

Beninca JM.3 24 V motor za sekcijska garažna vrata do 11 m² — Beninca JM.3 pogonska glava sa centralom CP.J3-SW i enkoderom.

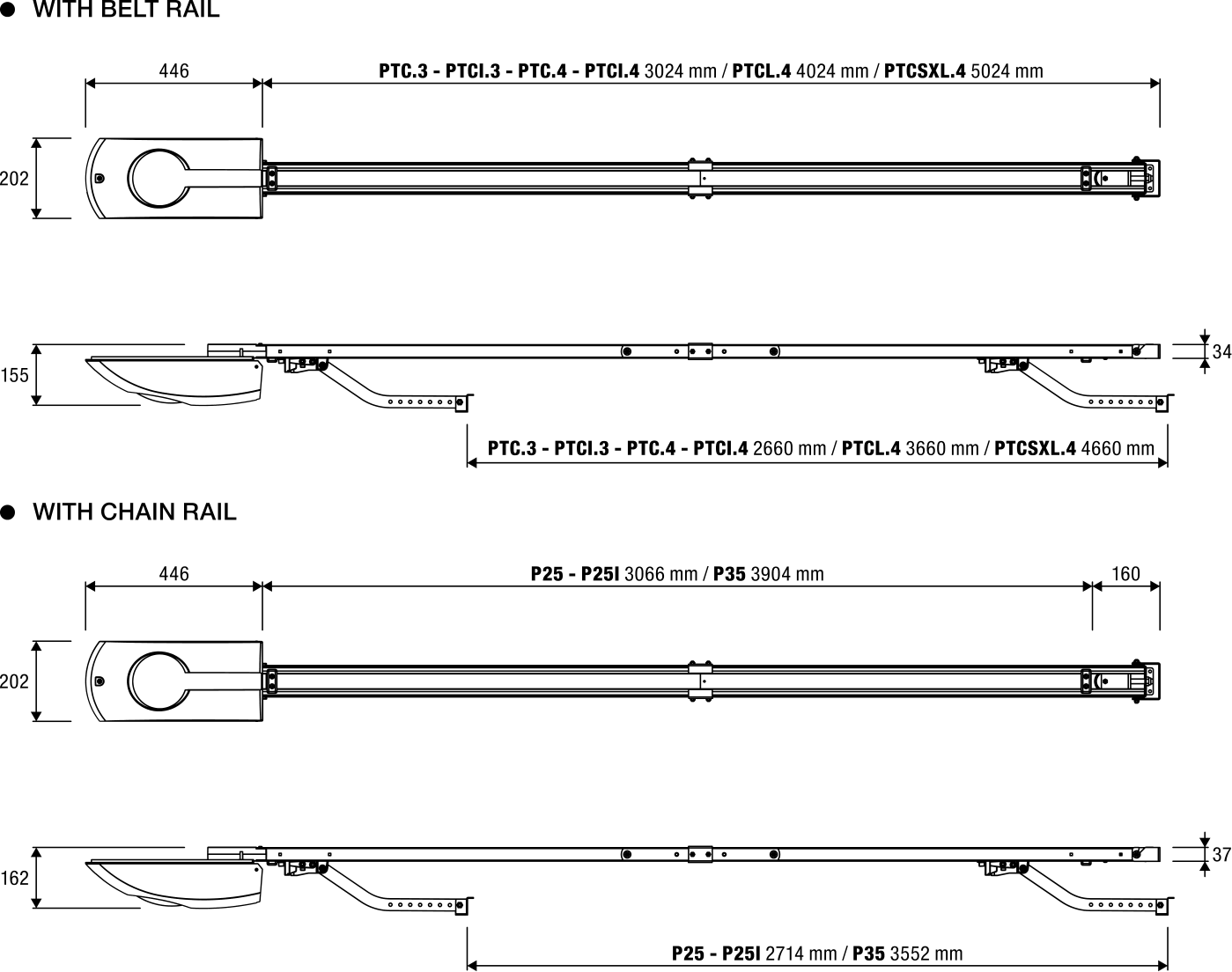

Beninca JM.3 tehnički crtež, dimenzije pogona i izbor garažne šine — Tehnički crtež Beninca JM.3 i mere potrebne za planiranje montaže.

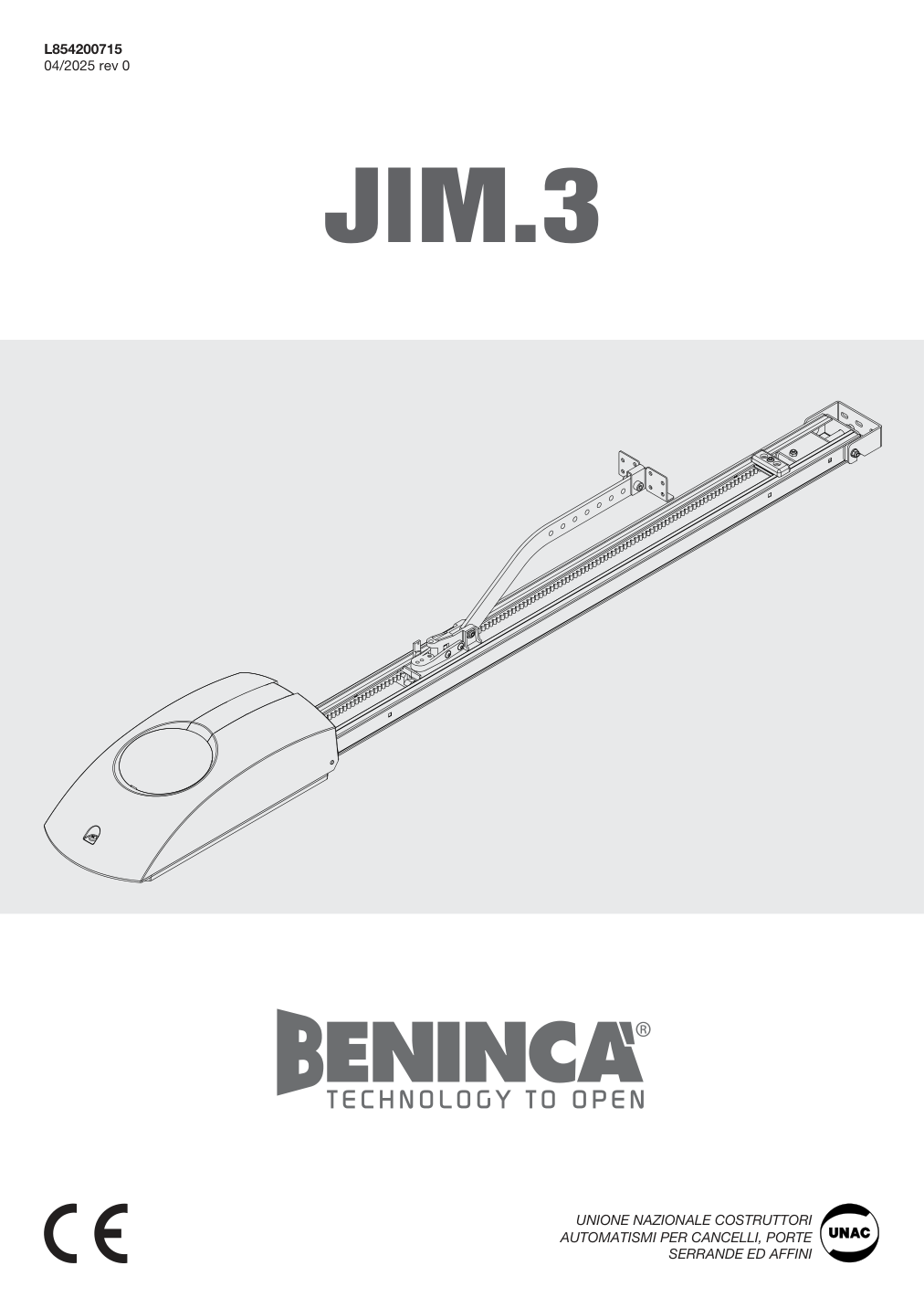

Beninca JM.3 uputstvo za montažu i programiranje garažnog motora — Prva strana aktuelnog uputstva L854200715.

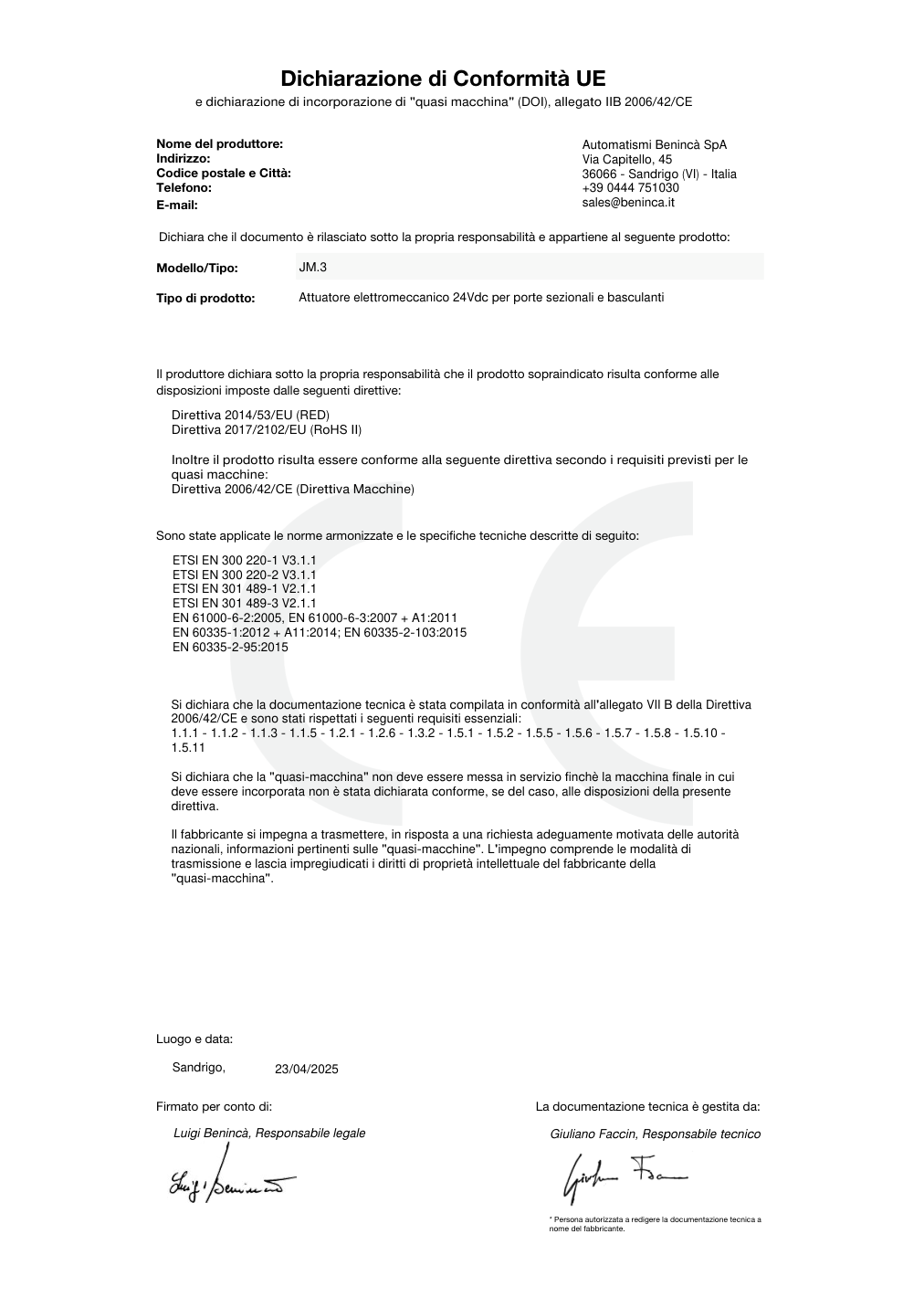

Beninca JM.3 deklaracija usaglašenosti za motor sekcijskih garažnih vrata — Deklaracija usaglašenosti za Beninca JM.3.

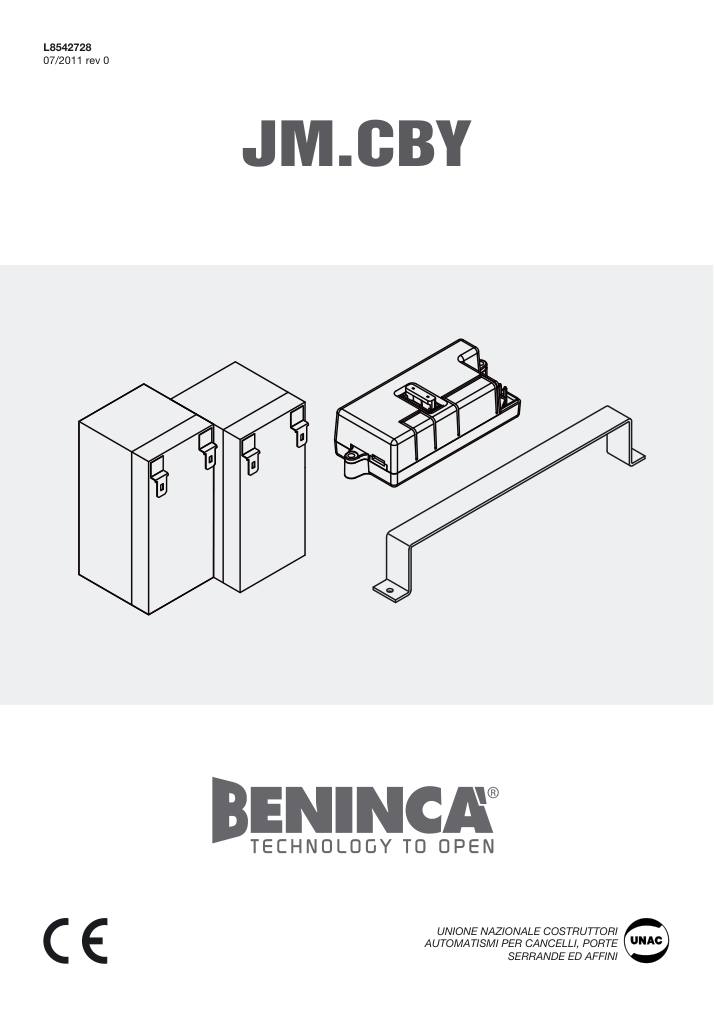

Beninca JM.3 opciono baterijsko rezervno napajanje za garažna vrata — Opciono baterijsko rezervno napajanje za Beninca JM.3.

Beninca BeUP – dodavanje TO.GO daljinca QR kodom

Beninca TO.GO – memorisanje daljinca preko centrale sa ekranom

Najčešća pitanja za Beninca JM.3 — motor za sekcijska garazna vrata do 11m²

Za koja vrata je namenjen Beninca JM.3?

Za pravilno balansirana sekcijska garažna vrata do 11 m² u rezidencijalnim objektima.

Koliki je potisak JM.3?

Maksimalni potisak je 600 N.

Kolika je brzina otvaranja?

Može se podesiti na 6 ili 12 m/min, a brzine otvaranja i zatvaranja podešavaju se odvojeno.

Da li je šina uključena uz motor?

Ne. Zvanična stranica izričito navodi da šina nije uključena i mora se odabrati odvojeno.

Kako se bira odgovarajuća šina?

Prema visini vrata, potrebnom hodu, raspoloživom prostoru i izboru pogona kaišem ili lancem.

Da li JM.3 ima ugrađenu centralu?

Da. Ugrađena je centrala CP.J3-SW.

Da li ima enkoder?

Da. Enkoder upravlja položajem, usporavanjima i elektronskim krajnjim položajima.

Šta radi STC sistem?

Prati opterećenje duž hoda i prilagođava potisak stvarnim potrebama vrata radi preciznijeg i bezbednijeg rada.

Da li ima zaštitu od prepreke?

Da. Koristi amperometrijsku detekciju i podatke enkodera za zaštitu od prignječenja.

Koliko daljinskih upravljača može da zapamti?

Integrisani ARC prijemnik čuva do 64 koda.

Koju frekvenciju koristi prijemnik?

433,92 MHz sa Beninca ARC kodiranjem.

Da li može da radi kada nestane struja?

Može uz opcioni sistem rezervnog napajanja sa dve baterije od 1,2 Ah i odgovarajućim punjačem.

Da li ima ugrađeno svetlo?

Da. Ima 14 LED dioda, a svetlo se može aktivirati vremenski ili bistabilno preko daljinskog upravljača.

Koliki je stepen zaštite?

IP40, što mora biti uzeto u obzir pri izboru mesta ugradnje.

Koja je radna temperatura?

Od −20 °C do +50 °C.

Može li se povezati na KNX ili MQTT?

Da, centrala je pripremljena za opcione X.BE/KNX i Q.BE/MQTT dodatke.

Da li podržava BeUP aplikaciju?

Da, uz kompatibilni PRO.UP interfejs mogući su podržano programiranje, dijagnostika i upravljanje radio-kodovima.

Da li 11 m² automatski znači da motor odgovara?

Ne. Moraju se proveriti masa, balans, dimenzije, potreban hod, šina, broj ciklusa i bezbednosni zahtevi.

Šta treba poslati za preciznu ponudu?

Širinu i visinu vrata, fotografije unutrašnje mehanike i prostora iznad vrata, masu ako je poznata i očekivani broj dnevnih ciklusa.

Da li montažu može uraditi korisnik bez iskustva?

Ne preporučuje se. Podešavanje sile, zaštitnih uređaja i krajnjih položaja treba da izvede kvalifikovani instalater.

Zašto Beninca JM.3 motor ne reaguje?

Proveravaju se napajanje 230 Vac, zaštitni ulazi CP.J3-SW, stanje deblokade i opciono baterijsko napajanje. Rad na mrežnom naponu obavlja stručno lice.

Zašto se vrata zaustavljaju pre kraja hoda?

Proveravaju se mehanički stoper, memorisani položaji, enkoder, slobodno kretanje vrata i potreba za ponovnim učenjem hoda.

Zašto se aktivira zaštita od prepreke?

Mogući su stvarna prepreka, loš balans ili trenje vrata, problem šine ili neodgovarajuća osetljivost. Ne povećavati silu pre otklanjanja mehaničkog uzroka.

Zašto vrata rade samo jednom brzinom?

Proveravaju se odvojena podešavanja brzine otvaranja i zatvaranja na CP.J3-SW centrali.

Zašto TO.GO daljinski ne radi?

Proveravaju se baterija, ARC kompatibilnost, pravilno memorisanje i limit prijemnika od 64 koda.

Šta poslati Dracomu za dijagnostiku?

Fotografiju tipske pločice, centrale, šine, klizača, opruga, stopera i plafona, video simptoma, dimenzije vrata i broj ciklusa.
