Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija – opis proizvoda

Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija

Name: Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija
Brand: Beninca
SKU: BENINCA-VN-M40-UP

Beninca VN.M40 UP – industrijski pogon sa deadman centralom

Beninca VN.M40 UP je 230 Vac bočni pogon sa ručnim lancem, redukcijom krajnjih položaja 1/40 i integrisanom UP.VN centralom za industrijska sekcijska i rolo vrata do 35 m². Namenjen je jednostavnim instalacijama sa deadman logikom, gde se komanda drži tokom kretanja vrata.

Tehnički podaci

Napajanje i motor	230 Vac, 50/60 Hz
Maksimalna struja	3,3 A
Maksimalni moment	130 Nm
Izlazna brzina	24 o/min
Maksimalni izlazni obrtaji	38
Otvor vratila	1″ / 25,4 mm
Redukcija krajnjih položaja	1/40
Površina vrata	do 35 m²
Radni ciklus	30%
Zaštita	IP40
Masa	15,6 kg

UP.VN upravljanje

Integrisana centrala ima odvojene OPEN i CLOSE ulaze na sigurnosnom naponu 12 Vdc i LED dijagnostiku. Nema ugrađen radio-prijemnik niti enkoder. VN.M40 UP se zato ne sme predstavljati kao automatski daljinski sistem bez dodatno projektovane kompatibilne opreme.

Mehanika i bezbednost

Četiri krajnja prekidača se mikrometarski podešavaju. Uljno podmazan prenos doprinosi trajnosti, a mikroprekidač prekida napajanje tokom brzog ručnog otpuštanja. Montažu i podešavanje na mrežnom naponu mora izvesti stručno lice.

Dracom podrška

Dracom proverava masu, balans, vratilo, potreban hod, režim upravljanja i bezbednosne zahteve, zatim ugrađuje i servisira komplet u Srbiji.

Tehnički podaci

Podatak	Vrednost	Izvor
Namena	Industrijska sekcijska/rolo vrata – jednostavne instalacije	Zvanicni web
Napajanje	230	Zvanicni web
Maksimalna apsorbovana struja	3.3	Zvanicni web
Obrtni moment	130	Zvanicni web
Maksimalan broj izlaznih obrtaja	38	Zvanicni web
Redukcija krajnjih pozicija	1/40	Zvanicni web
Rezim rada	30	Zvanicni web
Stepen zastite	IP40	Zvanicni web
Maksimalna povrsina vrata	35	Zvanicni web
Enkoder	Ne	Zvanicni web
Ugradjena centrala	UP.VN (deadman 12Vdc)	Zvanicni web
Tezina	15.6	Zvanicni web
Broj motora po paleti	24	Zvanicni web

Problemi i rešenja

## Vrata se ne pokreću

## Vrata se pomeraju samo dok se drži taster

## Granični prekidači netačni

## Kada pozvati Dracom servis

Proverite napajanje UP.VN centrale (230Vac) i 12Vdc tastersko ožičenje.
Proverite ručno deblokiranje lancem.
Normalno ponašanje (deadman logika) — nije kvar.
Podesite pomoću M6 šrafa (redukcija 1/40 omogućava finije podešavanje).
Kod sumnje na kvar UP.VN centrale ili motora.

Tehničke specifikacije za Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija

Proizvođač	Beninca
Model	VN.M40 UP
Vrsta proizvoda	Motori za segmentna vrata

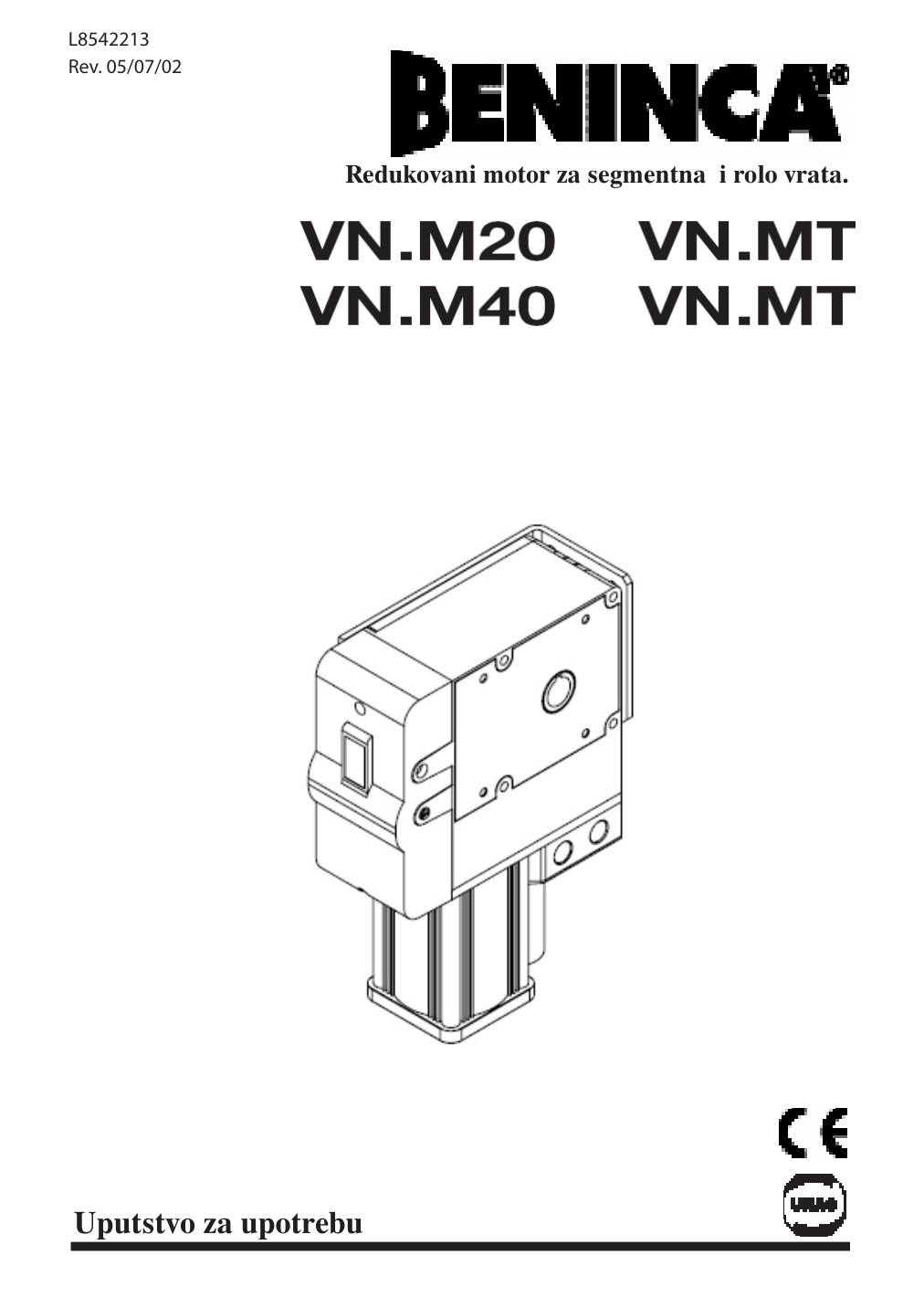

Uputstva i dokumentacija za Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija

Galerija i video – Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija

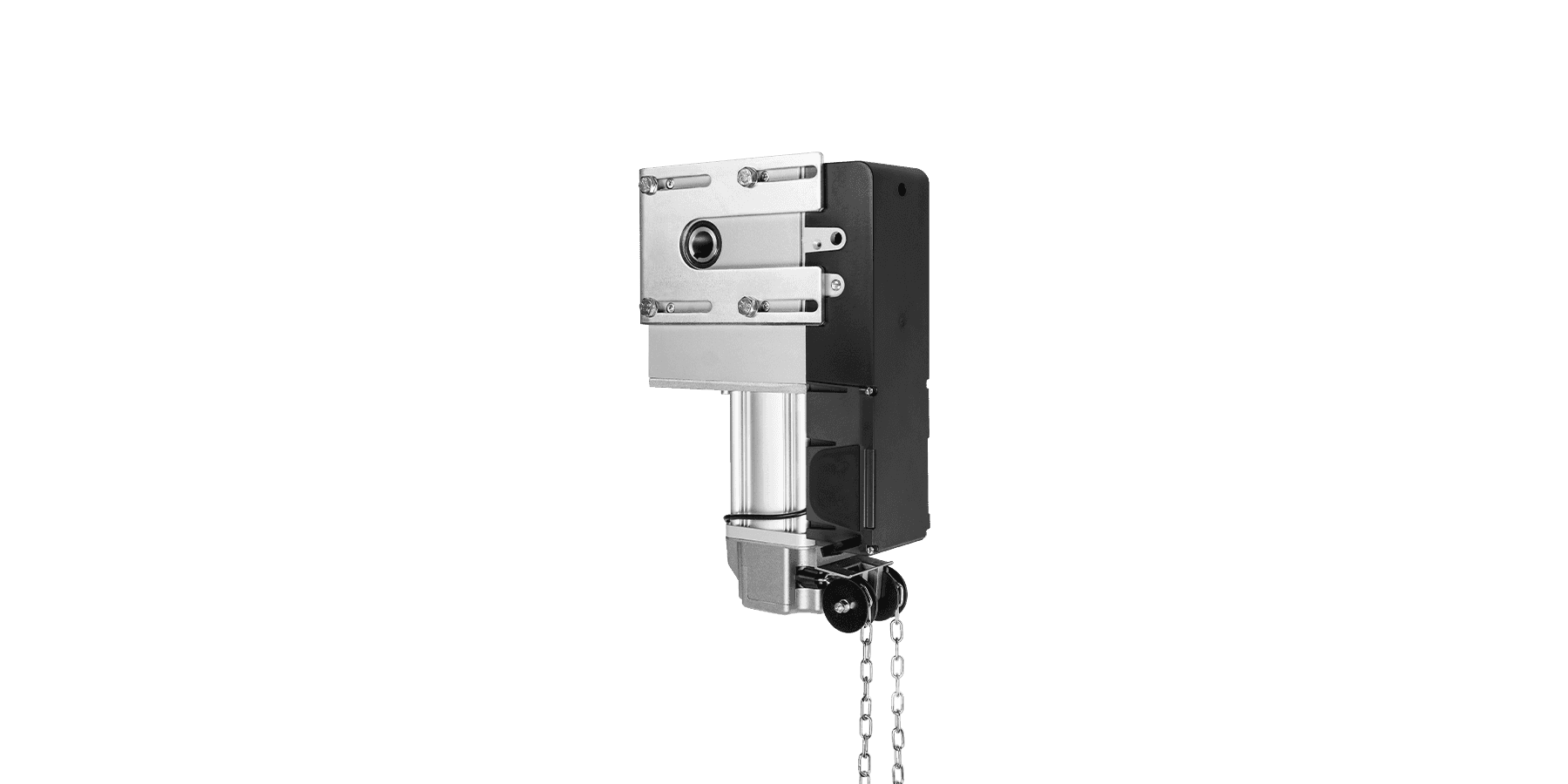

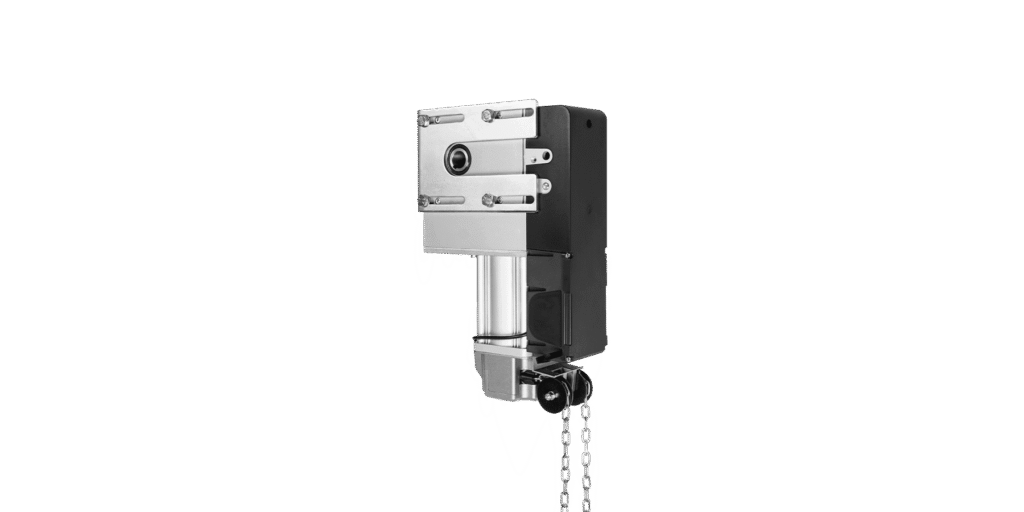

Beninca VN.M40 UP Motori za segmentna vrata — naslovna slika

Beninca VN.M40 UP Motori za segmentna vrata — prikaz 2

Beninca VN.M40 UP Motori za segmentna vrata — prikaz 3

Beninca VN.M40 UP Motori za segmentna vrata — prikaz 4

Beninca VN.M40 UP Motori za segmentna vrata — prikaz 5

Beninca VN.M40 UP Motori za segmentna vrata — prikaz 6

Video – Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija

Najčešća pitanja za Beninca VN.M40 UP — motor sa ugrađenom centralom, precizna regulacija

Za koja vrata je VN.M40 UP?

Za industrijska sekcijska i rolo vrata do 35 m².

Šta znači UP?

Motor ima integrisanu UP.VN centralu za deadman upravljanje.

Kako radi deadman logika?

OPEN ili CLOSE komanda mora se držati tokom kretanja vrata.

Koji je komandni napon?

Komandni ulazi su na sigurnosnom naponu 12 Vdc.

Da li ima radio-prijemnik?

Ne.

Da li ima enkoder?

Ne.

Koliki je moment?

130 Nm.

Kolika je brzina?

24 o/min.

Koliko izlaznih obrtaja podržava?

Najviše 38.

Koji je otvor vratila?

25,4 mm.

Koja je redukcija krajnjih položaja?

1/40.

Da li ima ručni lanac?

Da.

Kako je zaštićen pri otpuštanju?

Mikroprekidač prekida napajanje motora.

Koliki je radni ciklus?

30%.

Koliki je stepen zaštite?

IP40.

Da li ima dijagnostiku?

UP.VN ima LED dijagnostiku ulaza.

Da li je to fabrički daljinski automatski sistem?

Ne, fabrički je deadman sistem bez prijemnika.

Šta poslati za ponudu?

Dimenzije, masu, fotografije vrata i vratila, cikluse i zahtevani režim upravljanja.
