Parking rampa se spušta na vozilo: uzroci i hitna provera

Stručna obrada: Dracom stručni tim · Poslednja stručna provera: 2. avgust 2026.

Ako se parking rampa spustila na vozilo, odmah obustavite korišćenje, sprečite nove komande i obezbedite zonu. Ne pokušavajte da ponovite incident drugim vozilom, osobom, rukom, kartonom ili predmetom ispod letve. Postojeći snimak i tragovi događaja dovoljni su za početnu servisnu procenu.

Ako je neko povređen ili postoji neposredna opasnost, prvo pozovite odgovarajuće hitne službe. Servis automatike dolazi posle obezbeđenja ljudi i mesta događaja.

Šta odmah uraditi posle udara letve u vozilo?

1. Zaustavite korišćenje rampe i onemogućite nove komande na bezbedan organizacioni način.
2. Ogradite zonu letve i preusmerite saobraćaj na drugi prolaz, ako postoji.
3. Ne pomerajte vozilo ako to nije potrebno radi bezbednosti ljudi ili po nalogu nadležnih.
4. Sačuvajte postojeći video-nadzor, vreme incidenta i podatak ko je poslao poslednju komandu.
5. Fotografišite položaj letve, vozila, fotocelija, kolovoza i vidljive tragove kontakta.
6. Fotografišite samo spoljne oznake proizvođača i modela, bez otvaranja kućišta.
7. Pozovite kvalifikovani servis i naglasite da je zaštita dopustila kontakt sa vozilom.

Čak i ako se letva posle udara vratila gore, sistem ne treba vraćati u redovan rad. Povratak može biti reakcija enkodera ili drugog uređaja tek nakon kontakta, ali ne dokazuje da je prolaz bezbedan.

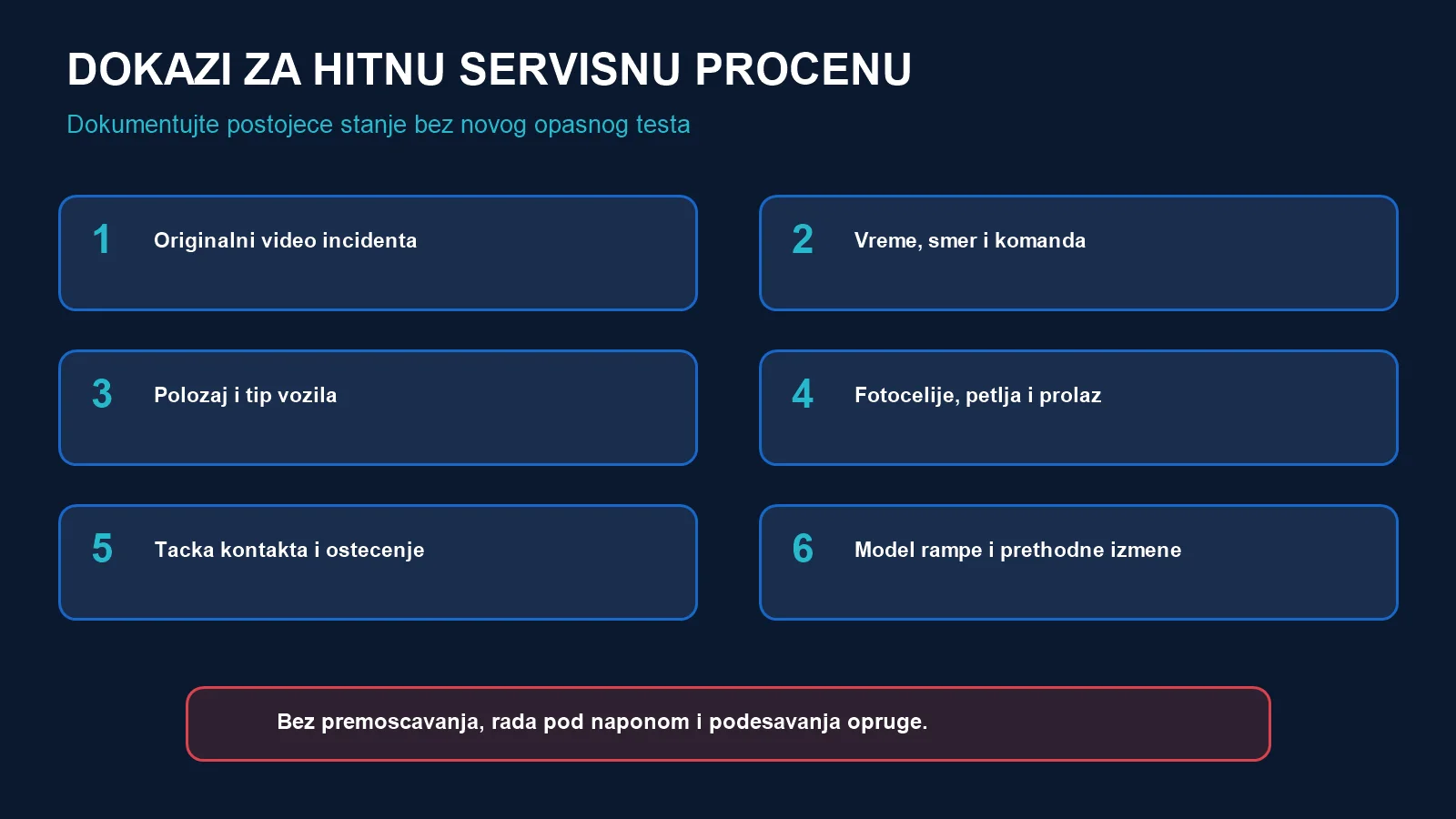

Šta sačuvati kao dokaz bez ponavljanja incidenta?

Najvredniji je originalni zapis događaja, ne novi test. Sačuvajte video nekoliko minuta pre i posle udara. Zabeležite tačno vreme, smer kretanja vozila, da li se vozilo zaustavilo, brzinu letve, signalnu lampu i komandu koja je otvorila prolaz.

Fotografije treba da pokažu:

• celu rampu i širinu prolaza;
• položaj fotocelija i njihov pravac;
• mesto induktivne petlje ako je obeleženo ili poznato;
• visinu i tip vozila;
• tačku kontakta na letvi i vozilu;
• savijanje, napuklinu ili pomeranje nosača;
• eventualne promene opreme ili građevinske radove u zoni prolaza.

Ne brišite snimak, ne menjajte položaj senzora i ne resetujte centralu pre nego što servis zabeleži stanje. Time se čuva trag koji može pokazati da li je problem u pokrivenosti zone, signalu, redosledu komandi ili mehanici.

Zašto parking rampa može da se spusti na vozilo?

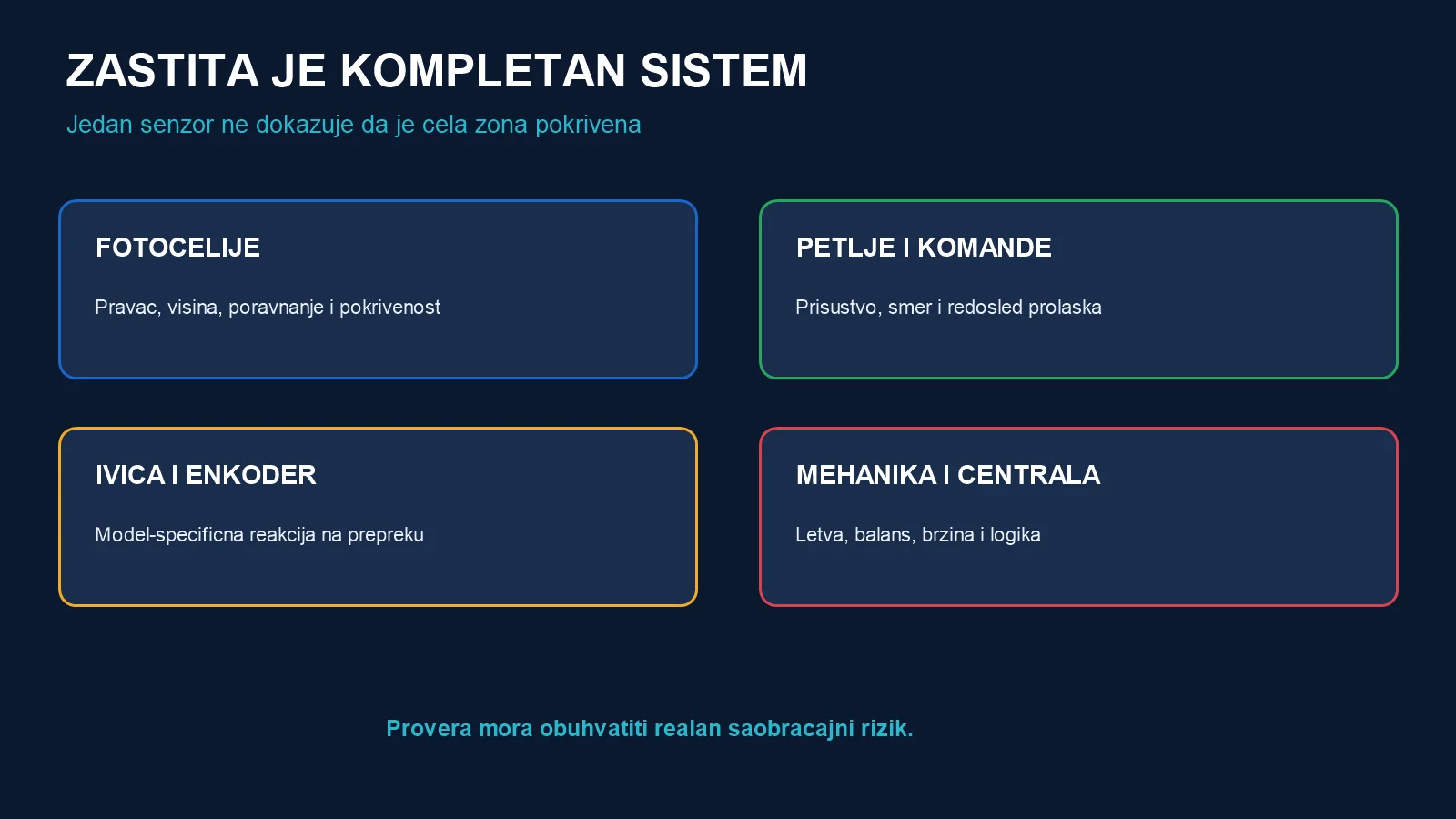

Parking rampa nije bezbedna samo zato što ima jednu fotoceliju. Zaštita je sistem koji uključuje putanju letve, položaj i broj senzora, induktivne petlje, sigurnosnu ivicu, komande, logiku prolaska, enkoder, brzinu, balans, centralu i način korišćenja objekta.

Zvanični CAME priručnik za određenu porodicu drumskih rampi prikazuje odvojene komande i konfigurabilne ulaze sigurnosnih uređaja, kao i mogućnost povezivanja više parova fotocelija. To potvrđuje da tačna funkcija zavisi od projektovanog sistema, a ne od naziva jednog dela.

Da li je fotocelija jedina zaštita?

Nije nužno. U zavisnosti od procene rizika i opreme, sistem može koristiti više fotocelija, induktivne petlje, sigurnosnu ivicu, enkoder i kontrolu redosleda prolaska. Ne postoji univerzalna visina, broj senzora ili programska funkcija koja odgovara svakom prolazu i svakom vozilu.

Fotocelija postoji, ali vozilo nije detektovano

Fotocelija registruje prepreku samo u svom optičkom polju. Vozilo može biti ispod, iznad ili između stvarnih zona detekcije, posebno ako su u pitanju visoko vozilo, prikolica, motocikl, usko vozilo ili neuobičajen položaj u prolazu. Senzor može biti prljav, pomeren, oštećen, loše poravnat ili nepravilno integrisan u centralu.

FAAC za podesivu fotoceliju XP 20 D navodi optički pravac i vreme detekcije kao svojstva konkretnog modela. To ne daje univerzalnu montažnu meru; pokazuje zašto servis mora proveriti stvarnu geometriju snopa i pokrivenost zone.

Korisnik može samo da fotografiše spoljne senzore i zabeleži vidljivo oštećenje ili prljavštinu. Posle incidenta nemojte čistiti ili pomerati fotoceliju pre dokumentovanja stanja. Za uobičajenu, neincidentnu proveru pogledajte fotocelije za kapiju — bezbedna provera.

Zašto jedna uspešna proba nije dovoljna?

Vozilo pri drugom prolasku može zauzeti drugačiju putanju, brzinu ili položaj. Povremeni kontakt, klimav nosač, prekid kabla ili pogrešan redosled komandi može se privremeno ne pojaviti. Zato se sistem ne vraća u rad posle jednog slučajno uspešnog ciklusa.

Može li induktivna petlja da bude uzrok?

Induktivna petlja registruje prisustvo metalnog vozila u određenoj zoni kolovoza. Problem može biti u položaju vozila prema petlji, oštećenju petlje, detektoru, podešavanju, kablu ili načinu na koji je njen signal povezan sa logikom rampe.

Ako se letva spustila dok je vozilo stajalo, zabeležite tačan položaj točkova i karoserije prema rezovima ili oznakama petlje. Ako se spustila između dva vozila, važni su razmak, smer, brzina i redosled komandi. Ne testirajte petlju ponovnim parkiranjem vozila ispod letve.

Šta znači kada se rampa spušta između dva vozila?

Mogući su nedovoljna pokrivenost zone, logika koja očekuje jedno vozilo po komandi, pogrešan smer detekcije ili scenario „vozilo za vozilom“. Servis mora proveriti namenu objekta, dozvoljeni redosled prolaska i kompletan sistem zaštite. Članak ne pretpostavlja da je tailgating jedini uzrok.

Letva dodirne vozilo pa se vrati gore

Povratak posle kontakta može značiti da je enkoder, sigurnosna ivica ili druga zaštita registrovala prepreku tek kada je došlo do otpora ili dodira. FAAC za modele B614 i B680H navodi kontrolu kretanja i promenu smera pri detekciji prepreke. Ta funkcija je model-specifična i ne znači da je svaki kontakt prihvatljiv.

Spoljni zaštitni uređaji treba da se procenjuju zajedno sa reakcijom pogona. Ako letva fizički dodiruje vozilo pre povratka, servis mora proveriti pokrivenost zone, brzinu, silu ili obrtni moment, profil letve, sigurnosnu ivicu, enkoder, balans i programsku logiku.

Da li je dovoljan samo enkoder?

Ne može se tako zaključiti. Enkoder prati kretanje ili položaj i može reagovati na prepreku prema parametrima tačnog pogona. Ne vidi unapred svaki deo vozila i ne zamenjuje procenu rizika, odgovarajuće prisustvene i zaštitne uređaje i pravilnu integraciju sistema.

Letva se ne vrati posle kontakta

Ako letva ostane na vozilu, ne pokušavajte da je podignete daljincem više puta niti da je vučete rukom. Obezbedite ljude, isključite redovan pristup komandi i pozovite servis. Ako je potrebno hitno oslobađanje radi spasavanja osobe, postupajte prema uputstvima hitnih službi i kvalifikovanog lica na mestu događaja.

Mogući su problem zaštitnog signala, enkodera, sigurnosne ivice, pogona, prenosa, balansa ili centrale. Daljinska dijagnoza bez tačnog modela i pregleda nije pouzdana.

Da li brzina i balans utiču na rizik?

Brzina letve, njena dužina, masa, dodatna svetla, gumeni profil i balans utiču na kretanje i opterećenje. Pogrešan balans ili mehaničko oštećenje mogu promeniti ponašanje pogona. Međutim, korisnik ne treba da podešava brzinu, silu, vreme ili oprugu da bi „ublažio“ udar.

Balansna opruga skladišti veliku mehaničku energiju. Njenu proveru i podešavanje obavlja kvalifikovani servis prema dokumentaciji tačnog modela. Posle udara proveravaju se i letva, nosač, osovina, kućište i oslonac.

Šta kvalifikovani servis mora da proveri?

Servis ne treba da proveri samo jednu fotoceliju. Potrebna je sistemska provera:

• dokumentacije, modela i namene prolaza;
• putanje letve i zone mogućeg kontakta;
• položaja, poravnanja, napajanja i funkcije svih fotocelija;
• induktivnih petlji, detektora prisustva i smerne logike;
• sigurnosne ivice i drugih zaštitnih ulaza;
• OPEN, CLOSE, START, STOP, tajmera i kontrole pristupa;
• enkodera, preprečne reakcije i krajnjih položaja;
• brzine, sile ili obrtnog momenta prema modelu;
• letve, profila, nosača, prenosa, balansa i pogona;
• kontrolisanih funkcionalnih testova bez izlaganja ljudi i vozila.

Tek posle otklanjanja uzroka i dokumentovane provere kompletne zaštite sistem može da se vrati u rad.

Šta nikako ne treba raditi?

• ne testirajte rampu osobom, vozilom, rukom, kartonom ili predmetom ispod letve;
• ne premošćavajte fotoceliju, petlju, STOP ili sigurnosnu ivicu;
• ne pomerajte, okrećite ili podižite senzor naslepo;
• ne povećavajte silu, brzinu ili vreme zatvaranja;
• ne pokrećite univerzalno programiranje ili učenje hoda;
• ne otvarajte kućište i ne merite napon;
• ne zatežite, otpuštajte ili skidajte balansnu oprugu;
• ne vraćajte rampu u rad posle jednog uspešnog ciklusa.

Svaki od tih postupaka može ukloniti trag incidenta ili stvoriti novi rizik za ljude i vozila.

Propisi i standardi u Srbiji

SRPS EN 12453:2025 obuhvata bezbednost pri upotrebi vrata i kapija na motorni pogon u svom području primene. SRPS EN 12978:2025 obrađuje sigurnosne uređaje za vrata i kapije na električni pogon. Navodimo ih kao tehnički okvir, a ne kao samostalno i univerzalno obavezujući zakon.

Praktična posledica je da se incident ne rešava samo zamenom jednog senzora ili smanjenjem brzine. Potrebna je provera kompletne rampe, zaštitnih uređaja, upravljanja, realnog saobraćajnog scenarija i rizika prolaza.

Šta poslati Dracom servisu?

Pošaljite postojeći snimak incidenta, fotografije i sledeće podatke:

• tačno vreme i objekat;
• smer, položaj i tip vozila;
• da li je vozilo stajalo ili se kretalo;
• komandu koja je otvorila prolaz;
• ponašanje signalne lampe i letve;
• da li se letva vratila posle kontakta;
• marku i model rampe, centrale i vidljivih senzora;
• podatak o prethodnom servisu, udaru ili promeni opreme;
• da li postoje petlje, fotocelije, sigurnosna ivica, ANPR ili kontrola pristupa.

Dracom u Beogradu može na osnovu tih podataka pripremiti ciljanu proveru bez ponavljanja incidenta. Za povezane teme pogledajte parking rampa se ne spušta, parking rampa — kako izabrati i kategoriju parking rampi.

Česta pitanja

Da li smem da proverim rampu prolaskom drugog vozila?

Ne. Posle udara korišćenje treba obustaviti. Sačuvajte postojeći snimak i tragove, a kontrolisane testove bez izlaganja ljudi i vozila prepustite kvalifikovanom servisu.

Zašto se letva vratila tek posle dodira sa vozilom?

Moguće je da je enkoder, sigurnosna ivica ili druga zaštita registrovala prepreku tek posle kontakta. To ne dokazuje bezbedan rad; mora se proveriti kompletna zaštitna zona i reakcija sistema.

Može li jedna fotocelija da bude nedovoljna?

Može, zavisno od geometrije prolaza, tipova vozila i procene rizika. Tačan broj i položaj senzora određuju se za konkretan sistem, ne univerzalnim pravilom.

Šta ako se rampa spustila između dva vozila?

Sačuvajte snimak, razmak i redosled prolaska. Servis proverava petlje, fotocelije, kontrolu smera, komande i scenario prolaska vozila jedno za drugim.

Da li smem da povećam osetljivost ili smanjim silu?

Ne naslepo. Parametri i postupci zavise od modela i moraju se proveriti zajedno sa mehanikom i zaštitnim uređajima. Pogrešno podešavanje može stvoriti drugi rizik.

Kada se rampa može ponovo koristiti?

Tek kada kvalifikovani servis utvrdi i otkloni uzrok, proveri kompletnu zaštitu i dokumentuje bezbedan rad bez izlaganja ljudi i vozila.

Izvori

• CAME FA01313 — zvanični priručnik za automatske rampe.
• CAME 119G11 — bezbednosna uputstva proizvođača.
• FAAC B614 — zvanična stranica proizvođača.
• FAAC B680H — zvanična stranica proizvođača.
• FAAC XP 20 D — podesive fotocelije.
• ISS — SRPS EN 12453:2025.
• ISS — SRPS EN 12978:2025.

Odmah obustavite korišćenje i pošaljite postojeći snimak, model i fotografije zone na info@dracom.rs.
