BAME KUDU-230V — motor za krilnu kapiju
BAME KUDU-230V je ireverzibilni linearni motor za rezidencijalne krilne kapije do 2,5 m po krilu. Napajanje 230 V, sila 250 N, hod 300 mm, IP44 i preporučena centrala ANTARES. Dracom obezbeđuje procenu, montažu i servis u Srbiji.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME KUDU-230V — motor za krilnu kapiju – opis proizvoda

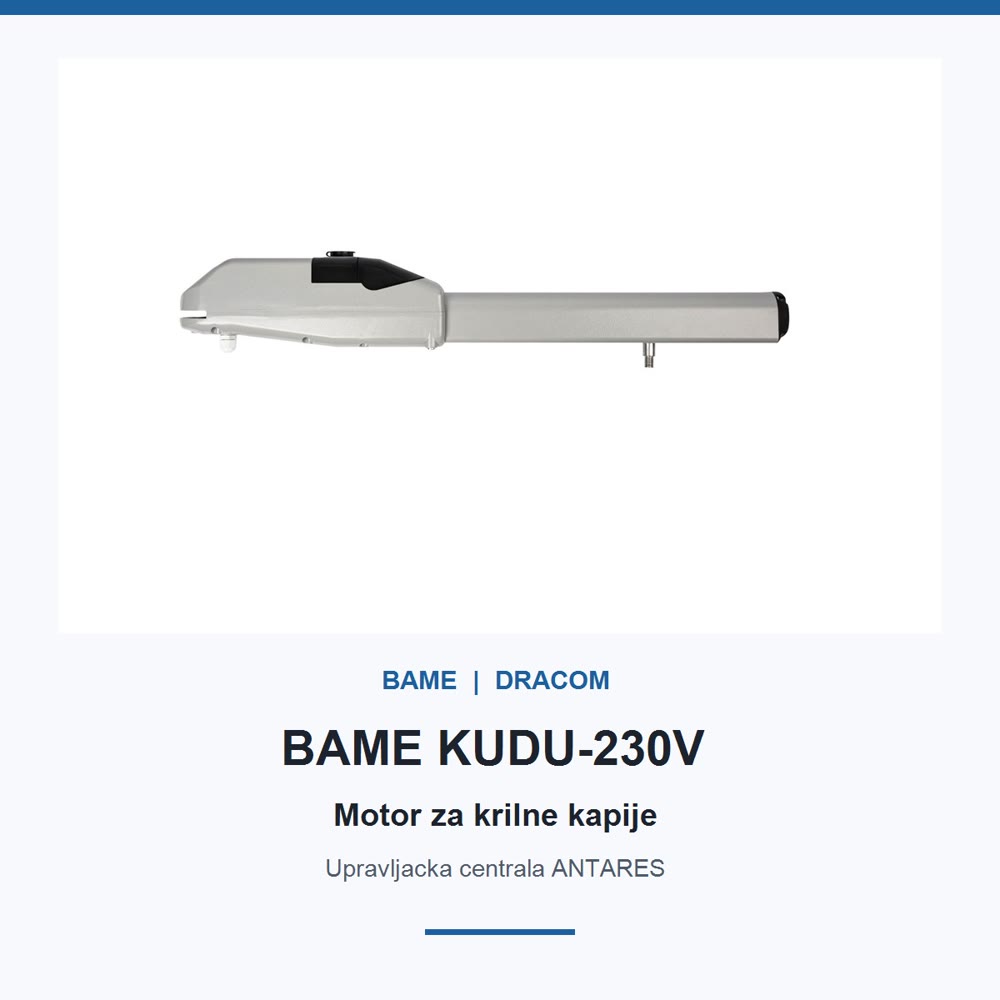

BAME KUDU-230V linearni motor za krilne kapije
BAME KUDU-230V je ireverzibilni elektromehanički klipni pogon za rezidencijalne krilne kapije. Napaja se direktno sa 230 V i razvija maksimalnu potisnu silu od 250 N. Hod od 300 mm namenjen je krilima dužine do 2,5 m, uz pravilno dimenzionisane nosače i mehanički ispravnu kapiju.
Glavne prednosti
- Robusna konstrukcija od dva livena aluminijumska kućišta sa praškastom zaštitom.
- Ireverzibilan prenos zadržava krilo u položaju kada motor ne radi.
- Jedna verzija motora koristi se za levu i desnu stranu, što olakšava montažu i servis.
- Dimenzije i nosači kompatibilni su sa PUMA i PUMA PLUS serijom, prema navodu proizvođača.
- Ručna deblokada dostupna je kroz gornji poklopac sa bravicom.
Tehničke karakteristike

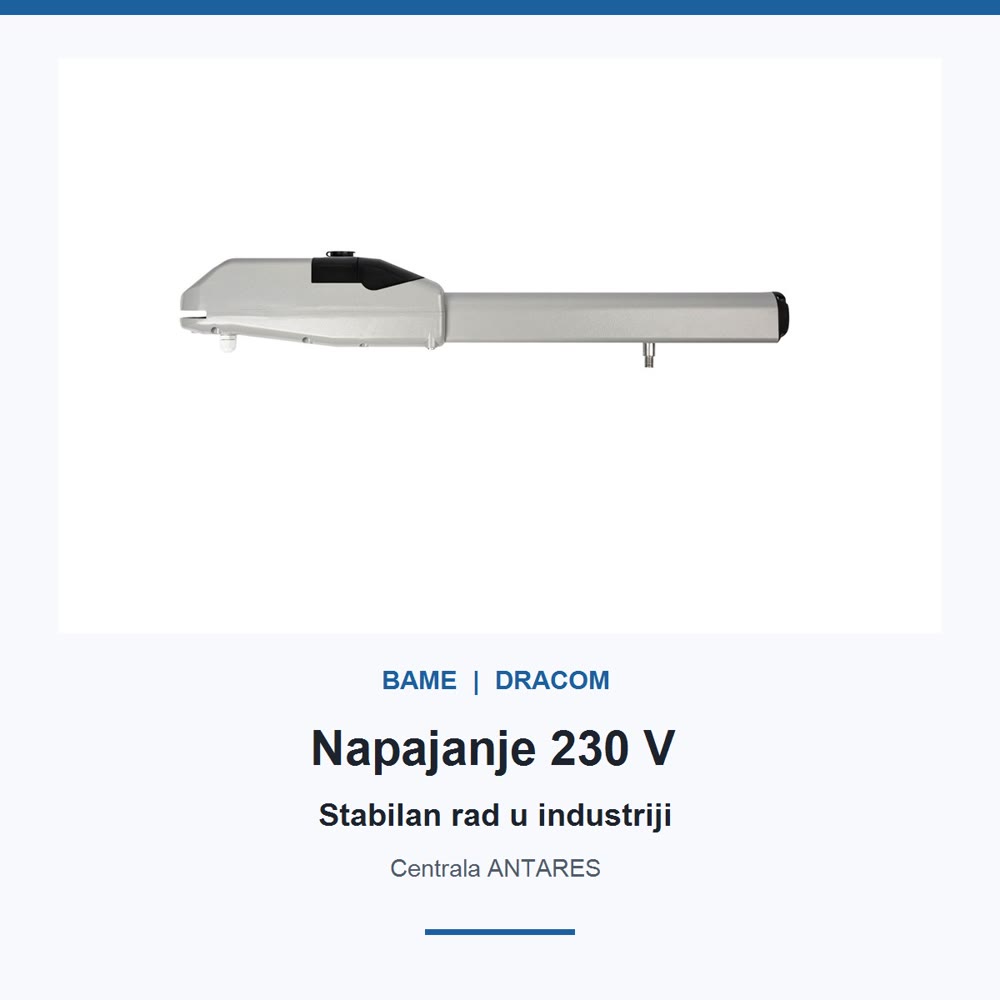

| Napajanje motora | 230 V |
|---|---|
| Maksimalna struja | 1,5 A |
| Maksimalna sila | 250 N |

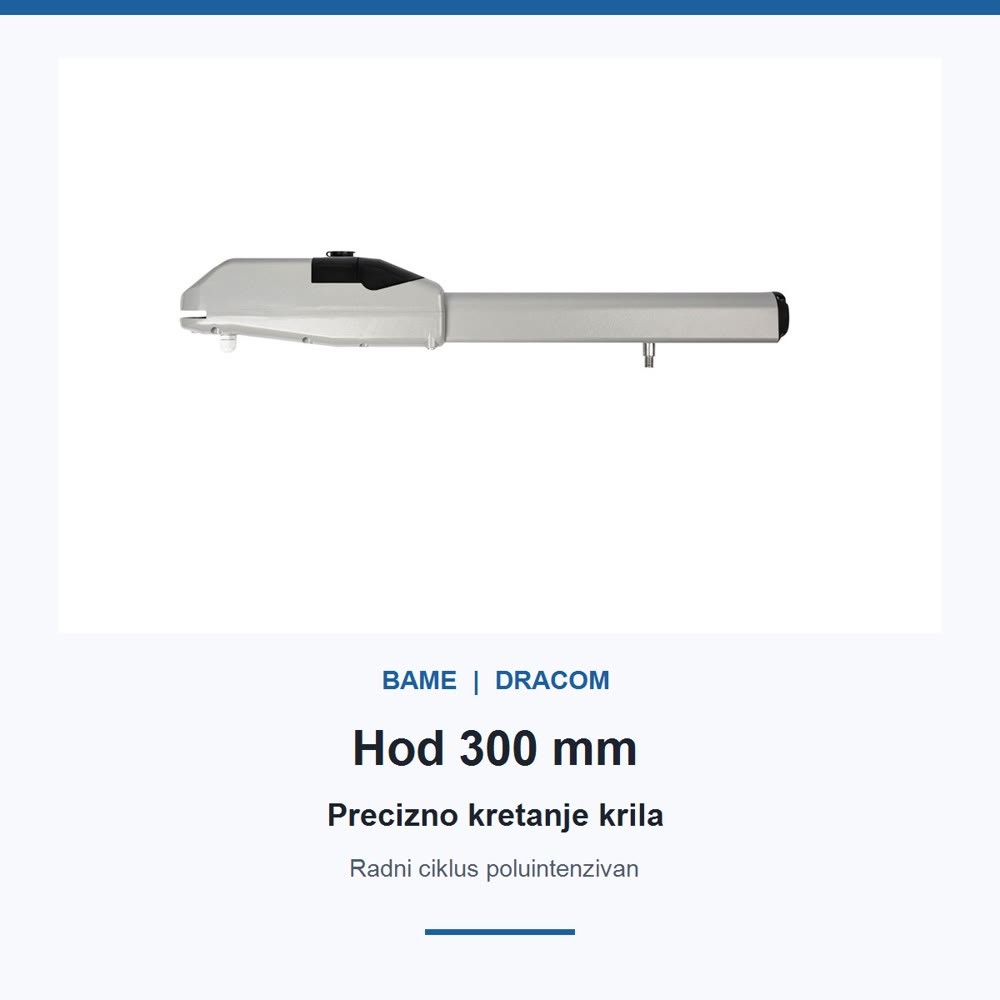

| Hod | 300 mm |
| Radni ciklus | Poluintenzivan |

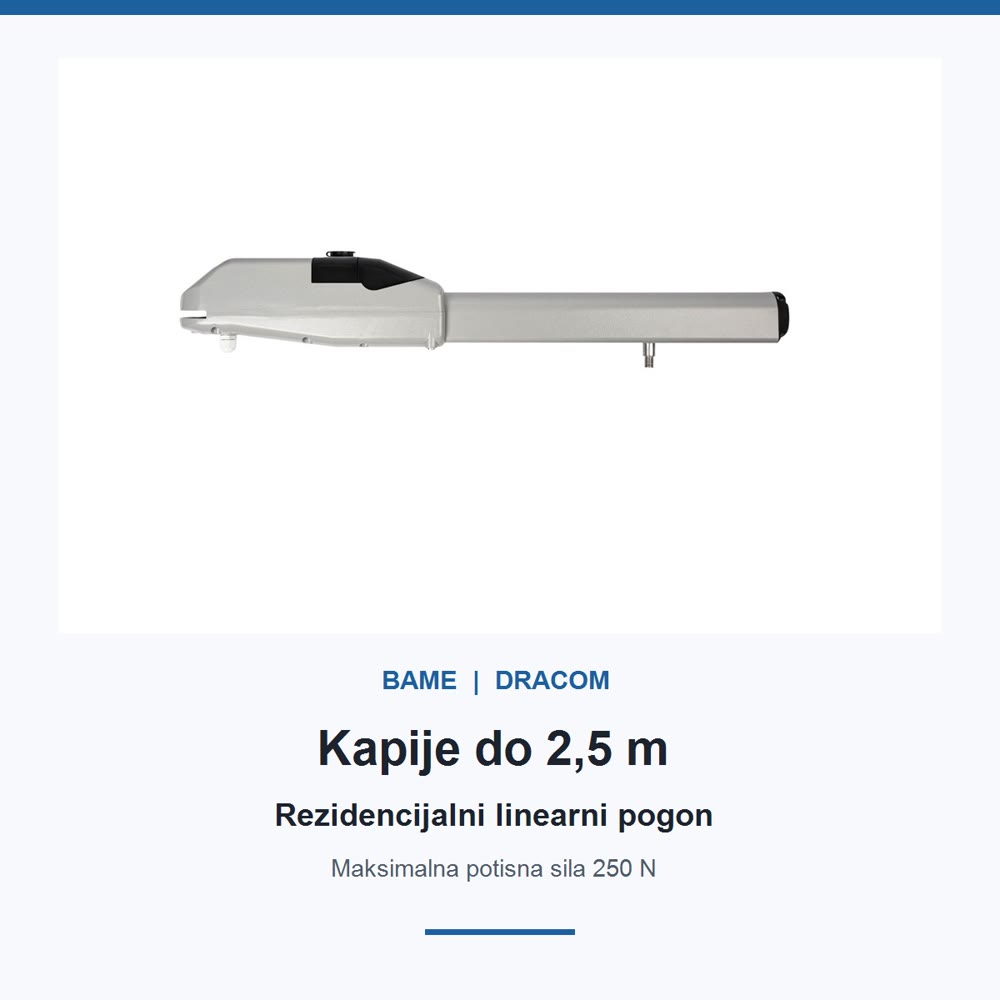

| Maksimalna dužina krila | 2,5 m |

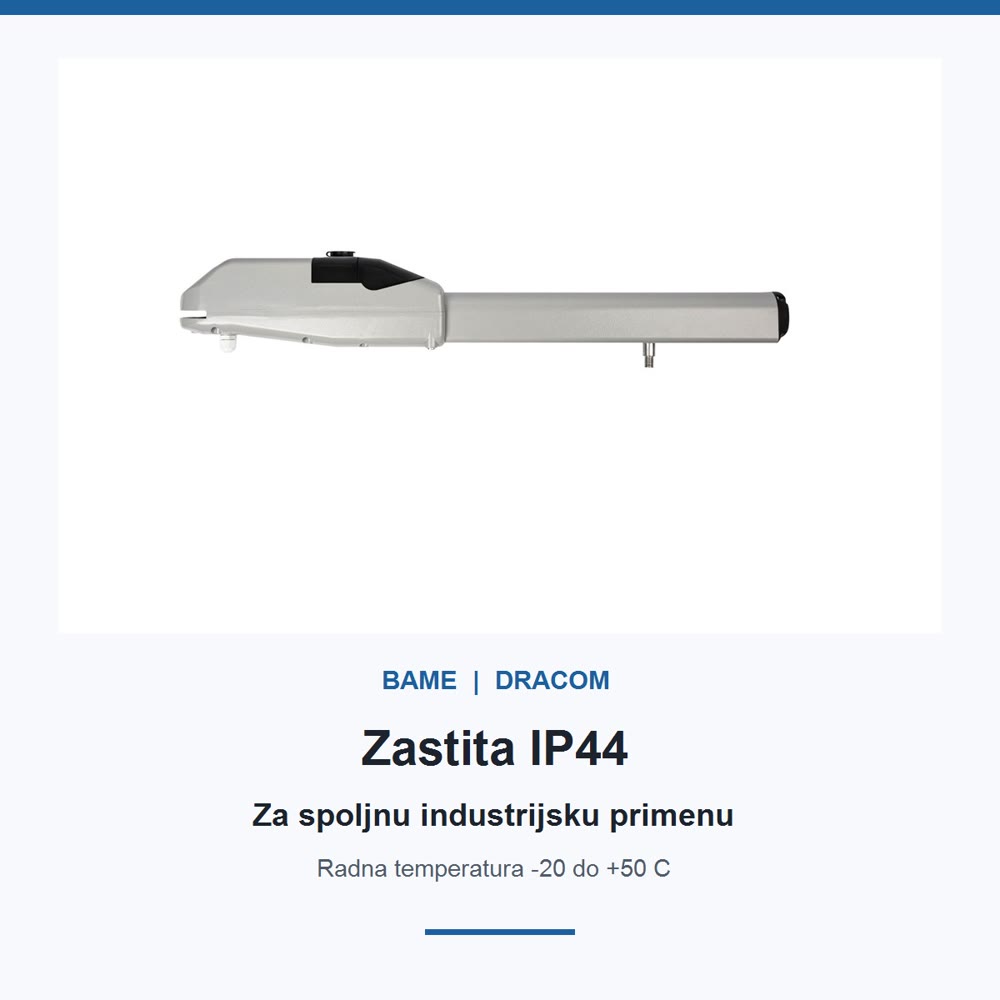

| Stepen zaštite | IP44 |
| Radna temperatura | -20 °C do +50 °C |
| Podmazivanje | Mast |
| Masa kompleta | 23 kg |

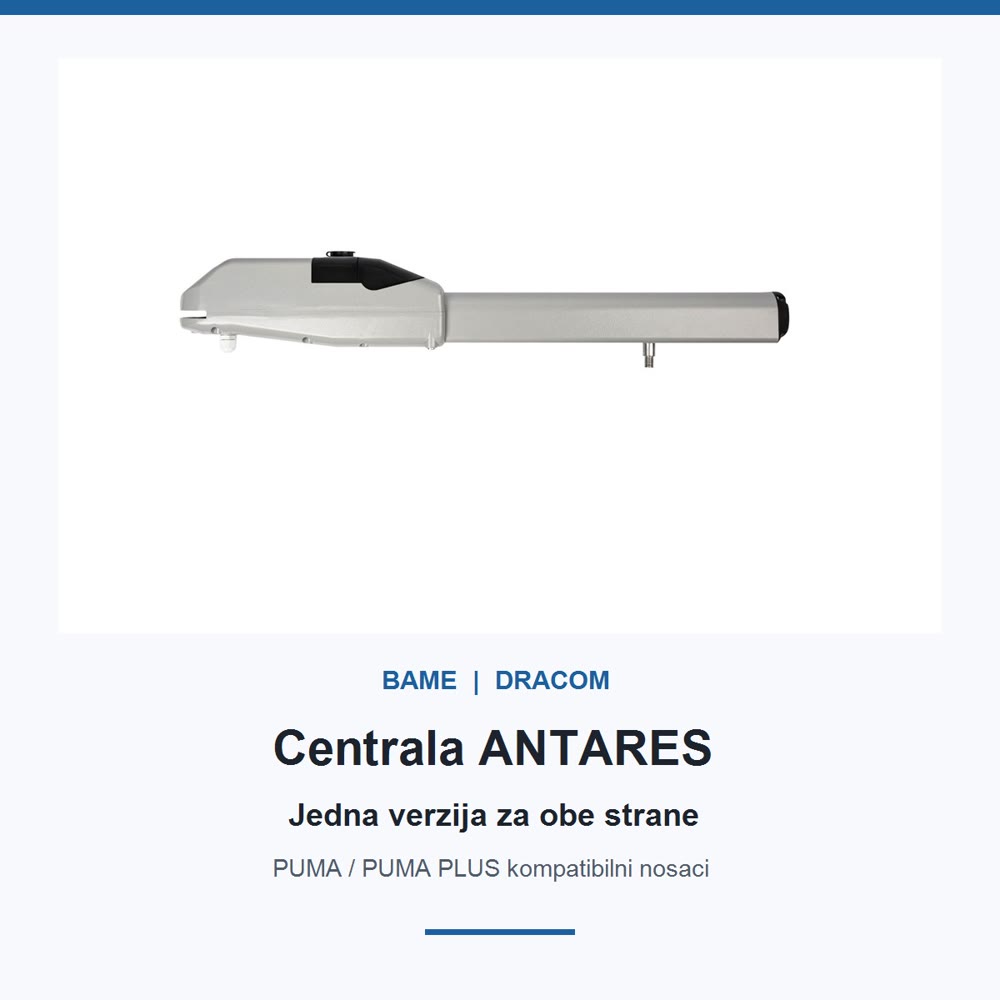

| Preporučena centrala | ANTARES |
Izbor, montaža i servis
Granična dužina krila nije jedini kriterijum. Pre izbora pogona proveravaju se masa i konstrukcija krila, položaj šarki, geometrija stubova, izloženost vetru, mehanički graničnici i očekivani broj ciklusa. Za kapije sa punom ispunom ili nepovoljnom geometrijom potreban je poseban proračun.
Dracom obezbeđuje stručnu procenu, montažu, programiranje, bezbednosne elemente i servis BAME automatike. Pošaljite fotografije kapije i osnovne mere ili nas pozovite za pregled na lokaciji.
Napomena: cena i rok isporuke zavise od konfiguracije kompleta i potvrđuju se ponudom. Na stranici nisu navedeni neprovereni podaci o ceni ili lageru.
Tehničke specifikacije za BAME KUDU-230V — motor za krilnu kapiju
Tehnički podaci se proveravaju prema tačnom modelu i reviziji proizvoda.
Pošaljite naziv proizvoda i opis primene kako biste dobili proverene vrednosti, bez pretpostavki i zastarelih specifikacija.
Uputstva i dokumentacija za BAME KUDU-230V — motor za krilnu kapiju
Galerija i video – BAME KUDU-230V — motor za krilnu kapiju
Najčešća pitanja za BAME KUDU-230V — motor za krilnu kapiju
Za kakvu kapiju je namenjen BAME KUDU-230V?
Za rezidencijalne krilne kapije, uz prethodnu proveru geometrije, mase i opterećenja vetrom.
Kolika je maksimalna dužina krila?
Zvanična tehnička tabela navodi do 2,5 m po krilu.
Na kom naponu radi motor?
Motor radi na 230 V.
Kolika je maksimalna potisna sila?
Maksimalna potisna sila je 250 N.
Koliki je hod motora?
Maksimalni hod je 300 mm.
Koji je radni ciklus?
Proizvođač ga označava kao poluintenzivan.
Koji je stepen zaštite?
Stepen zaštite je IP44.
U kom temperaturnom opsegu radi?
Deklarisan radni opseg je od -20 °C do +50 °C.
Koja upravljačka centrala je preporučena?
Zvanična tabela navodi centralu ANTARES.
Da li postoji posebna leva i desna verzija?
Ne. Proizvođač navodi jednu verziju za obe strane kapije.
Da li je kompatibilan sa PUMA nosačima?
Proizvođač navodi iste dimenzije i nosače kao kod PUMA i PUMA PLUS serije.
Može li kapija ručno da se otključa?
Da. Sistem ručne deblokade dostupan je ispod gornjeg poklopca sa bravicom.
Da li su fotoćelije i bezbednosni elementi potrebni?
Bezbednosna oprema se određuje prema mestu ugradnje i proceni rizika; Dracom je uključuje u odgovarajuću konfiguraciju.
Da li Dracom radi montažu i servis?
Da. Dracom obezbeđuje procenu, montažu, programiranje i servis u Srbiji.
Problemi i rešenja za BAME KUDU-230V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
