Fotoćelije za kapiju: šta zaista štite, a šta ne mogu

Stručna obrada: Dracom stručni tim · Poslednja stručna provera: 1. avgust 2026.

Fotoćelije za kapiju otkrivaju prepreku samo kada ona prekine optički snop između predajnika i prijemnika. One ne vide celu kapiju, ne mere silu udara i same ne uklanjaju sve opasnosti. Dobro postavljen par može sprečiti ili prekinuti određeno kretanje kada se u nadziranoj liniji nađu vozilo ili osoba, ali predmet ispod, iznad ili izvan snopa može ostati neprimećen.

Zato pitanje nije samo „da li kapija ima fotoćelije“, već koju zonu svaki par nadzire, kako je centrala podešena i koje druge mere štite mesta uklještenja, udara i uvlačenja. Tačan raspored zavisi od vrste kapije, geometrije ulaza, načina korišćenja i procene rizika na licu mesta.

Šta fotoćelija može, a šta ne može

Najčešća greška je posmatrati fotoćeliju kao samostalni sigurnosni uređaj bez veze sa centralom. Ona daje informaciju. Reakcija zavisi od povezivanja, programiranja, smera kretanja i logike konkretnog sistema.

Kako rade predajnik, prijemnik i centrala

U tipičnom paru jedna fotoćelija je predajnik, a druga prijemnik. Između njih postoji optička osa, najčešće infracrvena i nevidljiva golim okom. Kada je put čist i uređaji su pravilno poravnati, prijemnik dobija signal. Kada vozilo, osoba ili predmet preseče osu, stanje se menja i informacija odlazi upravljačkoj centrali.

Centrala zatim reaguje prema programu. U jednoj instalaciji prekid snopa može zaustaviti zatvaranje i vratiti kapiju u otvoren položaj. U drugoj može sprečiti pokretanje, zaustaviti određeni smer ili imati drugačiju funkciju. Zato se ponašanje ne zaključuje samo po tome što lampica na fotoćeliji svetli.

Važno je razlikovati tri stvari:

1. Detekcija — da li je optička osa prekinuta.
2. Prenos signala — da li signal pravilno stiže do centrale.
3. Reakcija sistema — šta centrala radi u svakoj fazi otvaranja i zatvaranja.

Kvar ili pogrešno podešavanje bilo koje od ove tri tačke može ostaviti lažan utisak da zaštita radi.

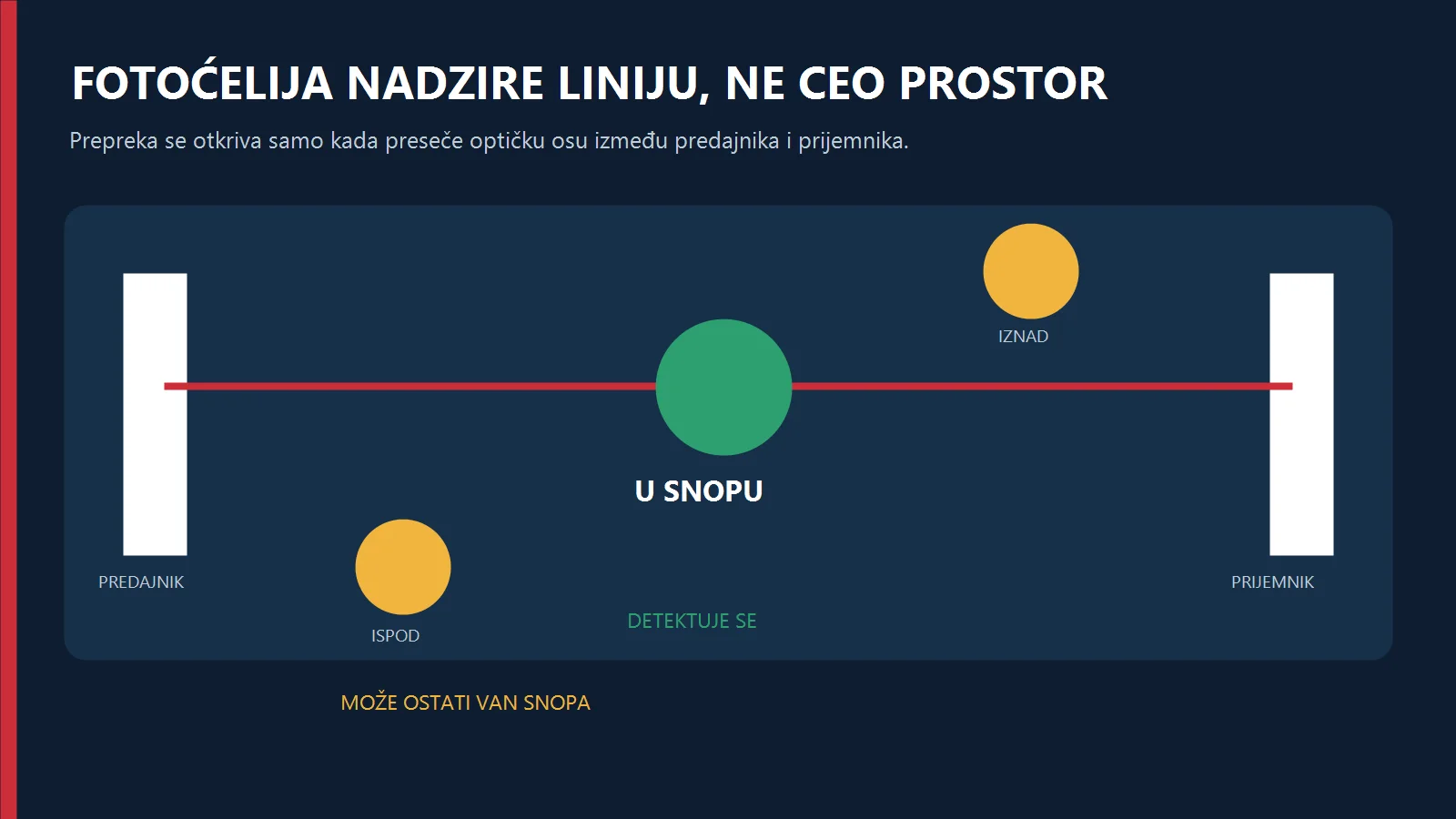

Zašto jedan par fotoćelija često nije cela zaštita

Jedan snop je jedna nadzirana linija. Dete koje čuči, mala životinja, niska prikolica ili predmet položen na tlu mogu se naći van te linije. Isto važi za visoki deo vozila ili predmet koji ulazi u opasnu zonu sa strane. To ne znači da u svakoj instalaciji obavezno treba isti broj parova, već da broj i položaj moraju proisteći iz stvarnih opasnih zona.

Na uskom porodičnom prilazu rizici nisu isti kao na ulazu stambene zgrade, poslovnog dvorišta ili parkinga sa čestim prolaskom pešaka. Ne postoji profesionalno poštena univerzalna visina ili broj fotoćelija koji se mogu propisati bez pregleda kapije.

Pre odluke treba znati:

• da li kroz isti otvor prolaze samo vozila ili i pešaci;
• da li se kapija otvara klizanjem ili krilima;
• gde se nalaze stubovi, ograda, zid, šina i motor;
• gde nastaju mesta prignječenja, sečenja, uvlačenja ili udara;
• da li se prostor iza kapije vidi iz položaja korisnika;
• da li sistem radi automatsko zatvaranje;
• da li postoji intenzivan saobraćaj, dostava, deca ili životinje.

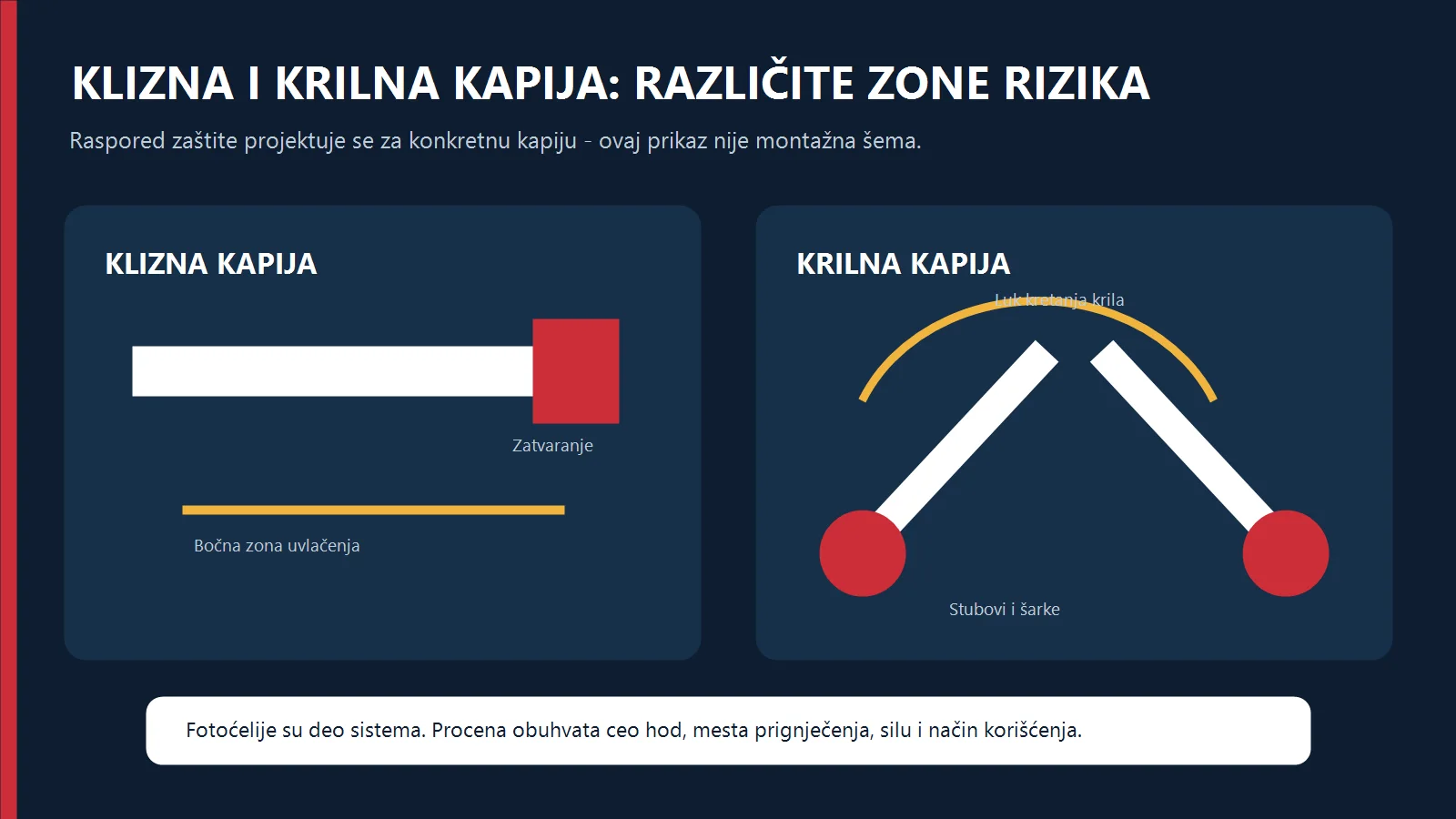

Klizna i krilna kapija nemaju iste opasne zone

Klizna kapija

Kod klizne kapije očigledna je zona zatvaranja na mestu gde čelo kapije dolazi do prihvatnog stuba. Međutim, treba pregledati i prostor u koji se krilo uvlači, razmake uz ogradu, zupčastu letvu, točkiće, šinu i mesta gde pokretni deo prolazi pored nepokretne konstrukcije.

Fotoćelija preko prolaza može nadzirati jednu liniju kroz otvor, ali ne mora obuhvatiti zadnju zonu klizanja ili bočno mesto uvlačenja. Zaštita se zato projektuje prema celoj putanji, ne samo prema otvoru koji vozač vidi.

Krilna kapija

Kod krilne kapije svako krilo opisuje luk. Osoba ili predmet mogu se naći između krila i stuba, zida, ograde ili vozila. Rizik postoji i u području šarki i poluga, kao i na ivicama koje se približavaju jedna drugoj.

Jedan par preko ulaza može biti koristan, ali ne predstavlja automatski zaštitu celog luka oba krila. Položaj fotoćelija, režim rada i eventualne dodatne mere određuju se prema geometriji, smeru otvaranja i korišćenju prostora.

Fotoćelija, zaštitna ivica i ograničenje sile nisu ista stvar

Ovi elementi se dopunjuju, ali ne obavljaju isti posao:

Kupovina dodatnog para fotoćelija napamet nije isto što i procena bezbednosti. Ponekad je problem u položaju, nekad u logici centrale, mehaničkoj konstrukciji, sili, oštećenoj ivici ili nedostatku zaštite potpuno druge zone.

Zašto kapija neće da se zatvori i kada su krive fotoćelije

Kada centrala stalno dobija signal da je snop prekinut ili da bezbednosni uređaj nije ispravan, kapija može odbiti zatvaranje, odmah se vratiti, krenuti tek kada se taster drži ili prijaviti grešku. Uzrok nije uvek „pokvarena fotoćelija“.

Česti uzroci su:

• prljavština, blato, sneg, lišće, paučina ili insekti ispred optike;
• pomeren stubić ili kućište posle udara vozila;
• gubitak poravnanja usled vibracija, sleganja ili temperaturnih promena;
• voda, kondenzacija, korozija ili oštećen zaptivač;
• problem sa napajanjem, kablom, spojem ili ulazom centrale;
• jaka direktna svetlost ili odsjaj kod sistema i položaja koji su na to osetljivi;
• neodgovarajuće povezivanje, programiranje ili nekompatibilna zamena.

Nasumično premošćavanje bezbednosnog ulaza nije popravka. Time se može ukloniti zaštitna funkcija i ostaviti kapija koja se kreće bez očekivane kontrole prepreke.

Šta korisnik može bezbedno da proveri

Bez otvaranja centrale i rada na električnim spojevima korisnik može:

1. Zaustaviti korišćenje ako se kapija ponaša nepredvidivo ili ne reaguje na prepreku kako je ranije reagovala.
2. Vizuelno proveriti da li su kućišta čitava, ravna i međusobno okrenuta.
3. Očistiti spoljne površine mekom krpom, bez abraziva i agresivnih hemikalija.
4. Ukloniti lišće, sneg, paučinu ili drugi očigledan predmet iz linije između uređaja.
5. Zabeležiti šta kapija radi pri otvaranju, a šta pri zatvaranju, kao i signalizaciju na centrali ako je vidljiva bez otvaranja kućišta.
6. Poslati servisu fotografije obe fotoćelije, celog prolaza i kratki video ponašanja kapije sa bezbedne udaljenosti.

Ne treba podešavati centralu, pomerati nosače ili simulirati prepreku telom u putanji kapije. Ako test zahteva ulazak u opasnu zonu, merenje sile, otvaranje kućišta ili rad na instalaciji, to je posao stručnog lica.

Kada kapiju treba isključiti i pozvati servis

Prekinite automatsko korišćenje i organizujte pregled kada:

• kapija nastavlja zatvaranje iako je poznato da je nadzirani snop prekinut;
• krilo neočekivano menja smer, trza ili kreće bez jasne komande;
• fotoćelija ili kabl imaju vidljivo mehaničko oštećenje;
• u kućištu ima vode, tragova pregorevanja ili jakog zagrevanja;
• zaštita radi samo povremeno ili zavisi od vremena i svetlosti;
• uređaj je premošćen, isključen ili je nepoznato kako je povezan;
• kapija udara prepreku ili pritiska predmet pre reakcije.

Servis treba da proveri ceo lanac: uređaj, poravnanje, nosač, kablove, napajanje, ulaz centrale, programsku logiku, reakciju u oba smera, mehaniku kapije i druge mere zaštite. CAME u aktuelnim smernicama za održavanje takođe navodi proveru fotoćelija, zaštitnih ivica i signalne lampe, pravilnog poravnanja i reakcije sistema u oba smera kretanja.

Održavanje nije samo brisanje senzora

Spoljna optika treba da bude čista, ali redovno održavanje obuhvata više od toga. Kontrolišu se stabilnost nosača, prodor vode, stanje kablova i spojeva, rad bezbednosnih ulaza, reakcija centrale, ručna deblokada i mehaničko stanje kapije.

Ne postoji jedan servisni interval koji je ispravan za svaku kapiju. Merodavni su uputstvo konkretnog proizvođača, intenzitet korišćenja, uslovi okoline, istorija kvarova i procena odgovornog servisera. Ulaz koji radi desetine ili stotine ciklusa dnevno, trpi udare vozila ili je izložen vodi, prašini i mrazu zahteva drugačiji plan od mirnog kućnog prilaza.

Korisno je voditi servisni zapis: datum, uočeno stanje, izvršene provere, podešavanja, zamenjeni delovi i rezultat završnog testa. To omogućava da se ponavljajući problem prepozna pre ozbiljnijeg kvara.

Šta treba dobiti posle profesionalne ugradnje

Korisnik ili upravnik ne treba da dobije samo daljinske upravljače. Predaja sistema treba da obuhvati:

• objašnjenje koje zone fotoćelije zaista nadziru;
• demonstraciju reakcije pri otvaranju i zatvaranju;
• uputstvo za normalno korišćenje, ručnu deblokadu i postupanje pri kvaru;
• identifikaciju ugrađenih uređaja i osnovnu tehničku dokumentaciju;
• zapis o podešavanju i izvršenim proverama;
• definisan plan održavanja prema opremi i korišćenju;
• kontakt i postupak za prijavu neispravnosti.

Ako vlasnik ne zna šta treba da se dogodi kada se snop prekine, sistem nije dobro predat čak i kada tehnički radi.

Propisi i standardi u Srbiji

Na dan poslednje stručne provere ovog teksta, 1. avgusta 2026., primenjuje se Pravilnik o bezbednosti mašina („Službeni glasnik RS“, br. 58/16 i 21/20). Novi Pravilnik o mašinama („Službeni glasnik RS“, br. 2/26) stupio je na snagu 17. januara 2026, ali počinje da se primenjuje 20. januara 2027. Tada prestaje da važi prethodni pravilnik. Ovaj prelaz potvrđuje zvanični portal Tehnis Ministarstva privrede.

Za tehničku obradu bezbednosti pogonskih vrata i kapija relevantan je SRPS EN 12453:2025, koji obuhvata zahteve i metode ispitivanja bezbednosti pogonskih vrata, kapija i rampi u područjima dostupnim ljudima. Za zaštitne uređaje koji se posebno stavljaju na tržište kao bezbednosne komponente relevantan je SRPS EN 12978:2025.

Standard nije isto što i zakon. Njegov konkretan pravni, projektni ili ugovorni značaj utvrđuje se prema važećem propisu, objavljenom spisku standarda, tehničkoj dokumentaciji, postupku usaglašenosti i ugovoru. Zato postojanje fotoćelija ili oznake na jednom uređaju samo po sebi nije dokaz da je cela kapija usaglašena i bezbedna.

Konačna procena zavisi od vrste i namene objekta, konstrukcije kapije, dokumentacije, načina korišćenja i procene rizika odgovornog stručnog lica. Ovaj vodič pomaže da prepoznate pitanja i rizike; nije projekat, izjava o usaglašenosti niti pravno mišljenje.

Kako izabrati fotoćelije za postojeću kapiju

Ne birajte samo po izgledu ili dometu iz reklame. Pre nabavke proveravaju se:

• tačan model upravljačke centrale i podržani tip ulaza ili magistrale;
• napajanje i način povezivanja;
• kompatibilnost konkretnog predajnika, prijemnika i centrale;
• uslovi okoline i deklarisana zaštita kućišta;
• realna rastojanja, stubovi, pravac sunca i mogućnost stabilnog poravnanja;
• potreban način nadzora i reakcija pri otvaranju i zatvaranju;
• mogućnost testiranja i održavanja bez stvaranja novih opasnosti.

Na Dracom stranici motori za kapije i vrata možete videti različite sisteme automatike, a konkretni kompleti kao Nice Robus 400 i Beninca KBILL30M.P pokazuju zašto se sadržaj kompleta i vrsta bezbednosnog povezivanja proveravaju za tačan model. To nisu univerzalne preporuke za svaku kapiju.

Najčešća pitanja o fotoćelijama za kapiju

Da li fotoćelija vidi dete ili kućnog ljubimca?

Samo ako dete, životinja ili predmet preseku nadziranu optičku osu. Nizak ili bočno postavljen predmet može ostati van snopa. Raspored zaštite zato se određuje prema stvarnim korisnicima i geometriji kapije.

Koliko fotoćelija treba za kapiju?

Ne postoji univerzalan broj. Potreban broj i položaj zavise od vrste kapije, opasnih zona, smera kretanja, prolaska pešaka i vozila, načina upravljanja i drugih zaštitnih mera.

Zašto kapija radi kada su fotoćelije prekrivene?

Moguće je da uređaji nisu povezani na očekivani ulaz, da je ulaz premošćen, da je logika podešena drugačije ili da test nije izveden u fazi kretanja na koju se funkcija odnosi. Sistem treba stručno proveriti, ne koristiti kao da je zaštita potvrđena.

Zašto se kapija otvara, ali neće da se zatvori?

Čest uzrok je stalno prekinut ili neispravan sigurnosni ulaz: prepreka, prljavština, loše poravnanje, kabl, napajanje ili sam uređaj. Tačan uzrok potvrđuje se dijagnostikom centrale i instalacije.

Da li bežične fotoćelije znače da nema kablova?

Ne nužno. „Bežično“ može opisivati samo komunikaciju ili jedan deo para, dok napajanje i kompatibilnost zavise od modela. Potrebno je proveriti zvanično uputstvo tačnog uređaja.

Može li sunce da ometa fotoćelije?

Direktna svetlost, odsjaj, položaj i karakteristike uređaja mogu uticati na neke instalacije. Ne treba unapred proglasiti sunce krivcem: proveravaju se poravnanje, čistoća, napajanje, kablovi, nosači i dijagnostika uređaja.

Da li je dovoljno očistiti fotoćelije?

Čišćenje rešava samo prljavštinu na optici. Povremeni kvar može biti posledica pomerenog nosača, vode, kabla, napajanja, spoja, centrale ili pogrešnog podešavanja.

Da li su fotoćelije zakonski obavezne na svakoj kapiji?

Nije profesionalno dati isti odgovor za svaku kapiju bez utvrđivanja vrste proizvoda, načina stavljanja u upotrebu, procene rizika i primenljivog tehničkog okvira. Važeći propisi postavljaju bezbednosne zahteve, a standardi daju tehničke metode; konkretno rešenje određuje se za ceo sistem, ne samo kupovinom jednog dodatka.

Pošaljite podatke za konkretnu procenu

Za korisnu procenu nisu dovoljne fotografije samo jedne fotoćelije. Pošaljite Dracomu:

• fotografiju spoljne i unutrašnje strane ulaza;
• ceo hod klizne kapije ili ceo luk krilne kapije;
• stubove, ogradu, šinu, šarke i mesta uz koja se krilo kreće;
• postojeće fotoćelije sa obe strane i upravljačku centralu ako je bezbedno dostupna;
• kratak opis ko koristi ulaz, koliko često i šta tačno ne radi;
• video problema snimljen sa bezbedne udaljenosti, bez stajanja u putanji.

Na osnovu toga se može odvojiti jednostavno čišćenje ili poravnanje od potrebe za servisom, pomeranjem uređaja, dodatnom zaštitom ili pregledom kompletnog sistema. Pošaljite upit Dracomu pre kupovine delova napamet.
