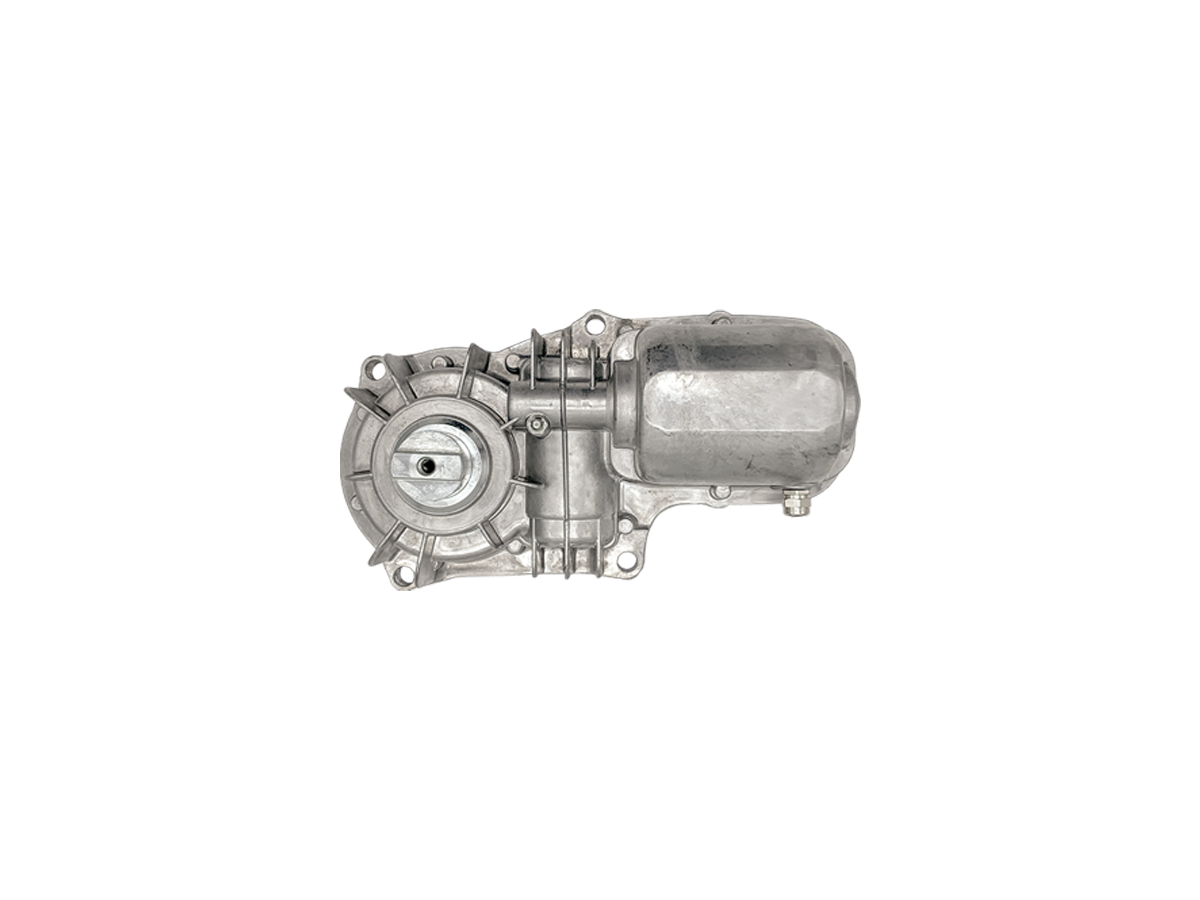

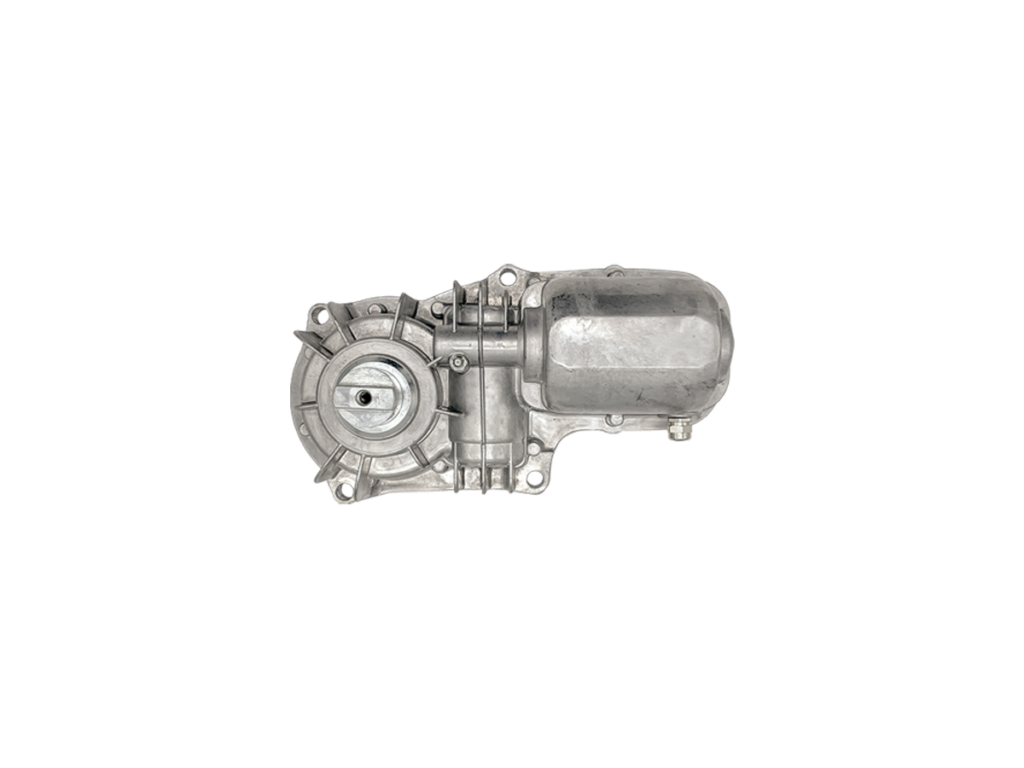

Key UND podzemni motor za krilne kapije do 3,5 m

Name: Key Automation UND — podzemni motor za krilne kapije do 3,5 m
Brand: Key Automation
SKU: 900UND

Key Automation UND — podzemni motor za krilne kapije do 3,5 m – opis proizvoda

Key Automation UND, SKU 900UND, je podzemni motor za krilne kapije sa krilom do 3,5 m i maksimalno 600 kg. Zvanična stranica navodi napajanje 230 Vac, obrtni moment 300 Nm, centralu CT202, krajnje prekidače otvaranja i zatvaranja i kabl dužine 1,5 m.

UND je tačan 230 Vac model sa SKU 900UND. Nije isto što i UND10, UND24, UND24E, UND24F niti KUND komplet. Drugi modeli imaju drugačije napajanje, encoder, radni ciklus, dužinu kabla ili sadržaj kompleta.

Za koju krilnu kapiju je namenjen UND?

Deklarisana granica je krilo do 3,5 m i 600 kg, ali stvarni izbor zavisi od mase, površine, punog ili rešetkastog ispuna, položaja šarki, uticaja vetra, ugla otvaranja, temelja i odvodnje. Proizvođačev dijagram ograničenja mora se proveriti za konkretno krilo.

Napajanje, centrala i podzemna ugradnja

Motor radi na 230 Vac, 50/60 Hz, koristi centralu CT202 i ima krajnje prekidače za otvaranje i zatvaranje. Podzemna kaseta, sistem odvodnje, mehanizam deblokiranja i ugao otvaranja biraju se zasebno; ne podrazumevaju se kao sadržaj samostalnog SKU-a 900UND.

Potvrđeni tehnički podaci

Maksimalna dužina krila: 3,5 m.
Maksimalna masa krila: 600 kg.
Vreme otvaranja 90°: 20 s.
Obrtni moment: 300 Nm.
Radni ciklus: 30%; do 20 ciklusa na sat pri 20 °C.
Centrala CT202; 230 Vac.
IP67; radna temperatura od -20 do +55 °C.

Bezbednost i ograničenja

Fotoćelije, signalizacija, zaštita od prepreke, mehanički graničnici i električna brava planiraju se prema geometriji i riziku objekta. Podzemnu kasetu treba pravilno nivelisati, zaštititi od vode i povezati sa odvodnjom. Montažu i električni priključak treba da obavi stručno lice.

Prodaja, montaža i servis u Beogradu i Srbiji

Za proveru UND pošaljite fotografije, širinu i masu krila, dimenzije stubova, položaj šarki, tip ispune, željeni ugao otvaranja, uslove odvodnje, broj dnevnih ciklusa i lokaciju. Dracom proverava odgovarajući model, kasetu, geometriju, opremu i mogućnost montaže ili servisa.

Tehničke specifikacije za Key Automation UND — podzemni motor za krilne kapije do 3,5 m

Proizvođač	Key Automation
Model	UND
SKU	900UND
EAN	0808375165566
Maksimalna dužina krila	3.5 m
Maksimalna masa krila	600 kg
Napajanje automatike	230 Vac / 50-60 Hz
Vreme otvaranja 90°	20 s
Obrtni moment	300 Nm
Radni ciklus	30 %
Ciklusi na sat pri 20 °C	20
Upravljačka centrala	CT202
Nazivna struja	1 A
Nazivna snaga	230 W
Termička zaštita	150 °C
Klasa električne izolacije	I
IP zaštita	IP67
Radna temperatura	-20 do +55 °C
Dimenzije	412 × 160 × 346 mm
Dužina kabla	1.5 m
Masa zapakovanog proizvoda	11.4 kg

Uputstva i dokumentacija za Key Automation UND — podzemni motor za krilne kapije do 3,5 m

Key Automation 580UND REV05 — uputstvo za montažu i upotrebu

Galerija i video – Key Automation UND — podzemni motor za krilne kapije do 3,5 m

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za Key Automation UND — podzemni motor za krilne kapije do 3,5 m

Za šta služi Key Automation UND?

UND, SKU 900UND, namenjen je podzemnoj automatizaciji krilnih kapija sa krilom do deklarisanih 3,5 m i 600 kg, uz proveru geometrije, temelja i odvodnje.

Koje je napajanje motora?

Zvanična stranica navodi 230 Vac, 50/60 Hz.

Koja centrala se koristi?

Zvanična stranica navodi centralu CT202.

Koliki je obrtni moment?

Zvanična tehnička tabela navodi 300 Nm.

Koliko traje otvaranje 90°?

Proizvođač navodi približno 20 sekundi, zavisno od geometrije i podešavanja.

Koliko ciklusa na sat podržava?

Zvanična tabela navodi do 20 ciklusa na sat pri 20 °C, uz radni ciklus 30%.

Da li motor ima krajnje prekidače?

Da, zvanična stranica navodi krajnje prekidače otvaranja i zatvaranja.

Da li su podzemna kaseta, centrala i deblokada uključeni?

Ne pretpostavlja se. Motor, kasete i KUND kompleti imaju zasebne SKU oznake i sadržaj.

Šta je potrebno za izbor i montažu?

Potrebne su fotografije, širina i masa krila, položaj šarki, ugao otvaranja, uslovi temelja i odvodnje, broj ciklusa i lokacija.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za Key Automation UND — podzemni motor za krilne kapije do 3,5 m

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
