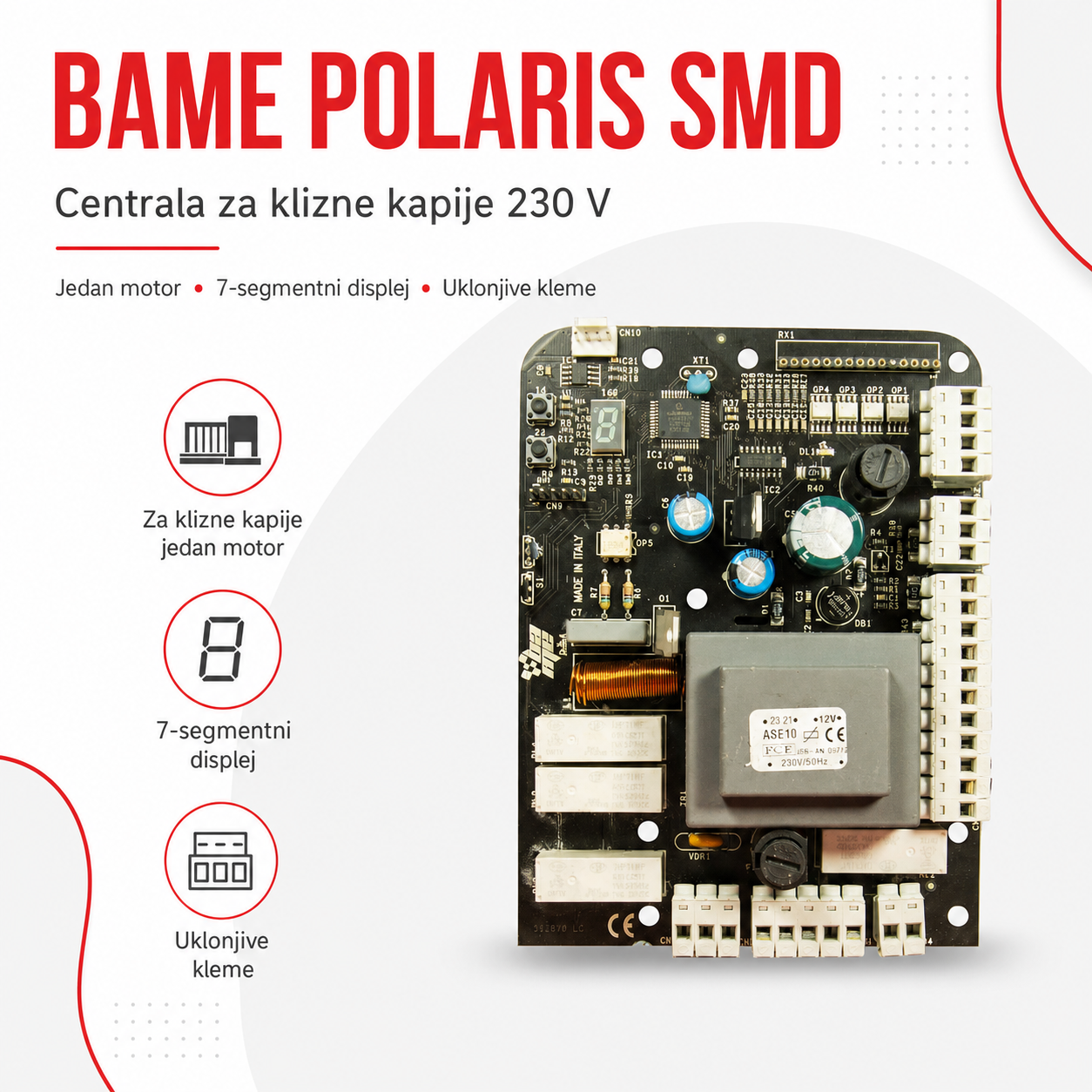

BAME POLARIS SMD centrala za klizne kapije 230 V
Cena na upit

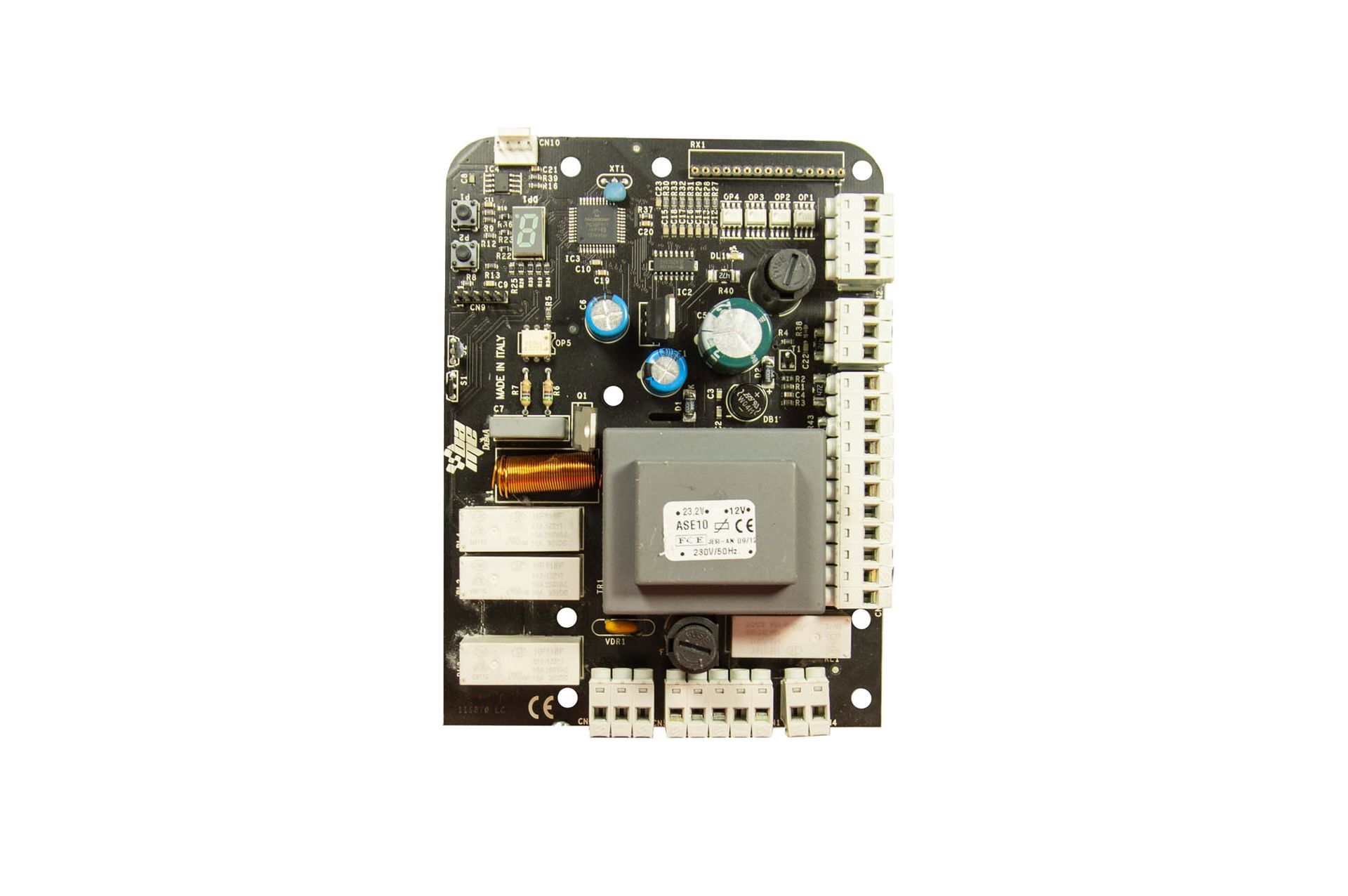

BAME POLARIS SMD je centrala za jedan motor klizne kapije na 230 V, sa 7-segmentnim displejem, uklonjivim klemama, podesivim obrtnim momentom i usporavanjem, pešačkim otvaranjem i podrškom za enkoder.
Cena se formira prema projektu. Za proveru kompatibilnosti pošaljite oznaku motora, fotografiju postojeće centrale i podatke o sigurnosnoj opremi.
BAME POLARIS SMD centrala za klizne kapije 230 V – opis proizvoda
Centrala za kliznu kapiju sa motorom na 230 V
BAME POLARIS SMD upravlja jednim motorom klizne kapije na 230 V. Ima 7-segmentni displej, uklonjive kleme i odvojene ulaze za START/STOP, OPEN, STOP, fotoćeliju, sigurnosnu ivicu i krajnje prekidače.

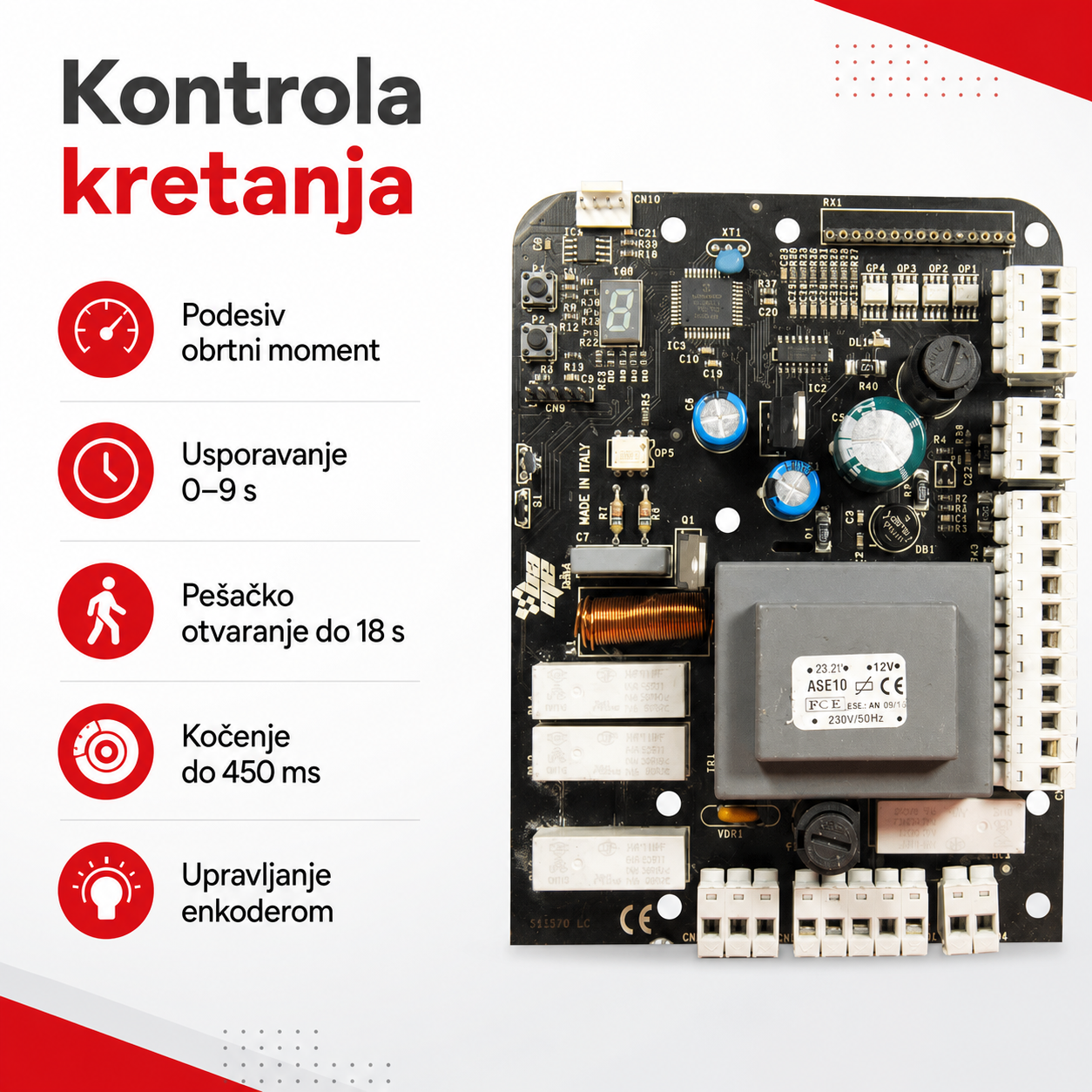

Precizno podešavanje kretanja

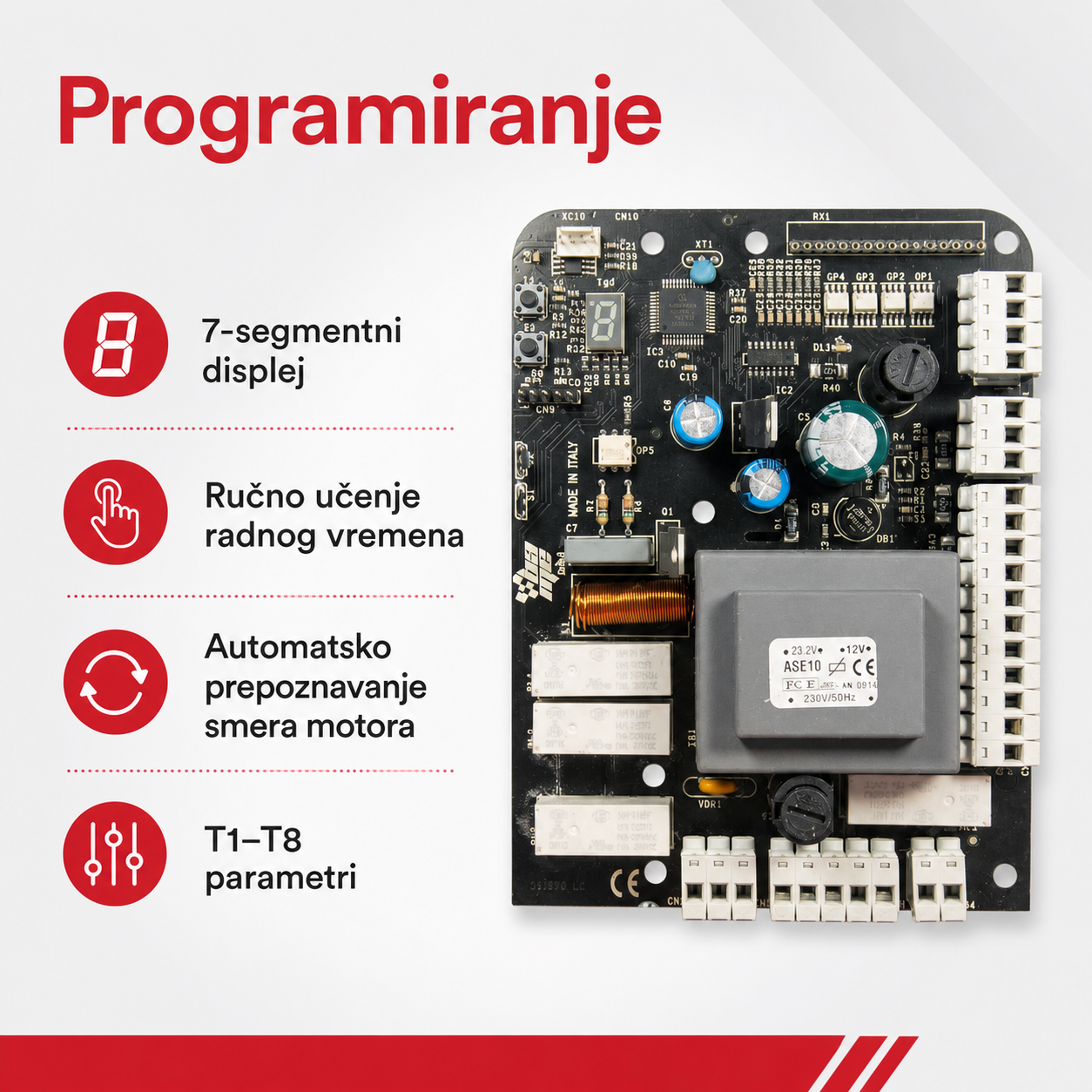

T1 i T2 podešavaju obrtni moment u normalnoj fazi i tokom usporavanja. T3 bira usporavanje do 9 sekundi, dok T4–T8 upravljaju zatvaranjem posle fotoćelije, automatskim zatvaranjem, pomoćnim svetlom, pešačkim otvaranjem i kočenjem.

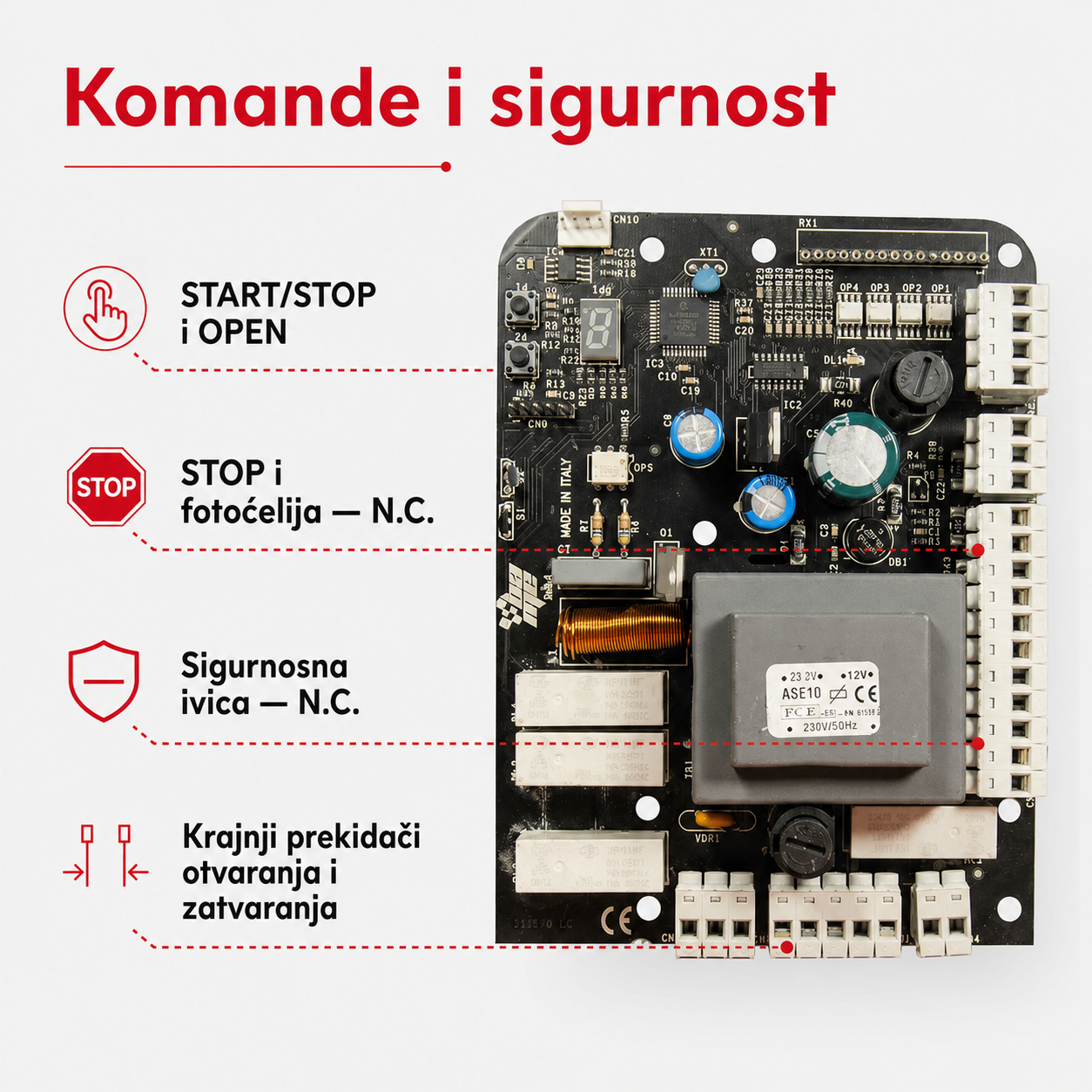

Komande i sigurnosni ulazi
Fotoćelije mogu raditi samo pri zatvaranju ili i pri otvaranju. N.C. ulaz sigurnosne ivice može se prekonfigurisati kao drugi fotoćelijski ulaz. Centrala podržava magnetne i mehaničke krajnje prekidače i upravljanje enkoderom. Tehnička tabela tačnog modela ne potvrđuje detekciju prepreke niti autoset.
Važna napomena o dokumentaciji
Zvanična SMD stranica povezuje engleski PDF koji u samom dokumentu nosi oznaku „POLARIS 3“. Zato identitet i SMD funkcije zasnivamo na stranici tačnog modela, a iz PDF-a koristimo samo priključke i parametre koji se podudaraju sa tom stranicom. Konflikt je otvoreno dokumentovan.
Montaža i podrška
Nekorišćeni N.C. kontakti STOP, fotoćelije i sigurnosne ivice moraju biti premošćeni prema šemi. Priključenje i puštanje u rad treba da obavi stručno lice. Za proveru zamene pošaljite oznaku motora, fotografiju ožičenja, tip krajnjih prekidača i spisak sigurnosnih uređaja.
Tehničke specifikacije za BAME POLARIS SMD centrala za klizne kapije 230 V
| Proizvođač | BAME |
|---|---|
| Model | POLARIS SMD |
| Namena | Klizne kapije |
| Broj motora | 1 |

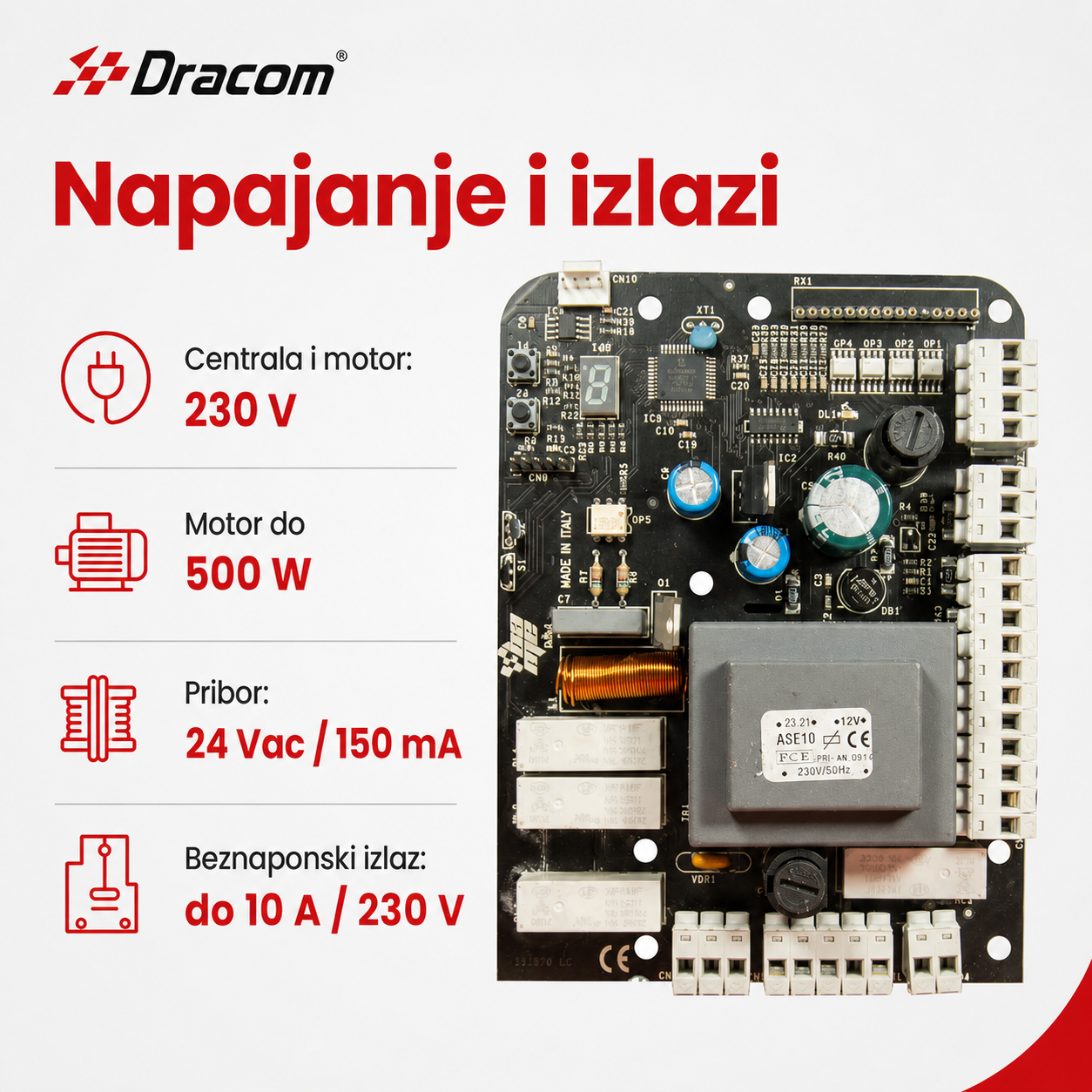

| Napajanje centrale | 230 Vac 50/60 Hz |
| Napajanje motora | 230 Vac |
| Napajanje pribora | 24 Vac do 150 mA |
| Maksimalna snaga motora | 500 W |
| Režimi rada | Automatski, poluautomatski i prisutnost operatera |
| Displej | 7-segmentni |
| Priključne kleme | Uklonjive |
| Komandni ulazi | START/STOP i OPEN |
| STOP ulaz | N.C. |
| Fotoćelija | N.C. |
| Sigurnosna ivica | N.C. |
| Krajnji prekidači | Magnetni i mehanički |
| Izlaz pomoćnog svetla | Konfigurabilni beznaponski izlaz; do 10 A / 230 V prema povezanom priručniku |
| Signalna lampa | 230 V; do 10 A prema povezanom priručniku |
| Programiranje radnog vremena | Ručno uz automatsko prepoznavanje smera |
| Podešavanje obrtnog momenta | T1 i T2: 0–9 |
| Zatvaranje posle fotoćelije | T4: isključeno ili 3–27 s |
| Automatsko zatvaranje | T5: isključeno ili 10–240 s |
| Pomoćno svetlo | T6: indikator otvorene kapije ili 30–270 s |
| Pešačko otvaranje | T7: isključeno ili 2–18 s |
| Kočnica | T8: isključena ili 50–450 ms |
| Enkoder | Podržan |
| Detekcija prepreke | Ne |
| Usporavanje | Da |
| Autoset | Ne |
| Vreme usporavanja | T3: isključeno ili 1–9 s |
Uputstva i dokumentacija za BAME POLARIS SMD centrala za klizne kapije 230 V
Galerija i video – BAME POLARIS SMD centrala za klizne kapije 230 V
Najčešća pitanja za BAME POLARIS SMD centrala za klizne kapije 230 V
Za koju vrstu kapije je namenjena BAME POLARIS SMD?
Za kliznu kapiju sa jednim motorom na 230 V.
Da li POLARIS SMD ima displej?
Da, koristi 7-segmentni displej za programiranje i dijagnostiku.
Da li su priključne kleme uklonjive?
Da. Zvanična stranica navodi uklonjive priključne kleme.
Koje režime rada podržava?
Automatski, poluautomatski i režim prisutnosti operatera.
Da li ima autoset?
Ne. Zvanična tabela za tačan model navodi da autoset nije podržan; radno vreme se programira ručno.
Da li se smer motora prepoznaje automatski?
Da, povezani priručnik opisuje automatsko prepoznavanje smera tokom ručnog programiranja radnog vremena.
Da li se podešava obrtni moment?
Da. T1 podešava normalnu fazu, a T2 fazu usporavanja, u rasponu 0–9.
Da li podržava usporavanje?
Da. T3 omogućava isključivanje ili vreme usporavanja od 1 do 9 sekundi.
Da li podržava automatsko zatvaranje?
Da. T5 omogućava isključivanje ili podešavanje od 10 do 240 sekundi.
Da li ima pešačko otvaranje?
Da. OPEN ulaz može se konfigurisati za pešačko otvaranje, a T7 podešava vreme do 18 sekundi.
Da li podržava fotoćelije?
Da. Fotoćelije imaju odvojivu funkciju tokom zatvaranja ili tokom otvaranja i zatvaranja.
Da li podržava sigurnosnu ivicu?
Da, preko N.C. ulaza; taj kontakt se može prekonfigurisati kao drugi fotoćelijski ulaz.
Da li podržava enkoder?
Da. Zvanična stranica za POLARIS SMD navodi upravljanje enkoderom.
Da li ima detekciju prepreke?
Ne prema tehničkoj tabeli tačnog modela; bezbednost se ne sme zasnivati na pretpostavljenoj detekciji prepreke.
Šta poslati za proveru kompatibilnosti?
Oznaku motora, fotografiju postojeće centrale i priključaka, tip krajnjih prekidača i spisak fotoćelija i druge sigurnosne opreme.
