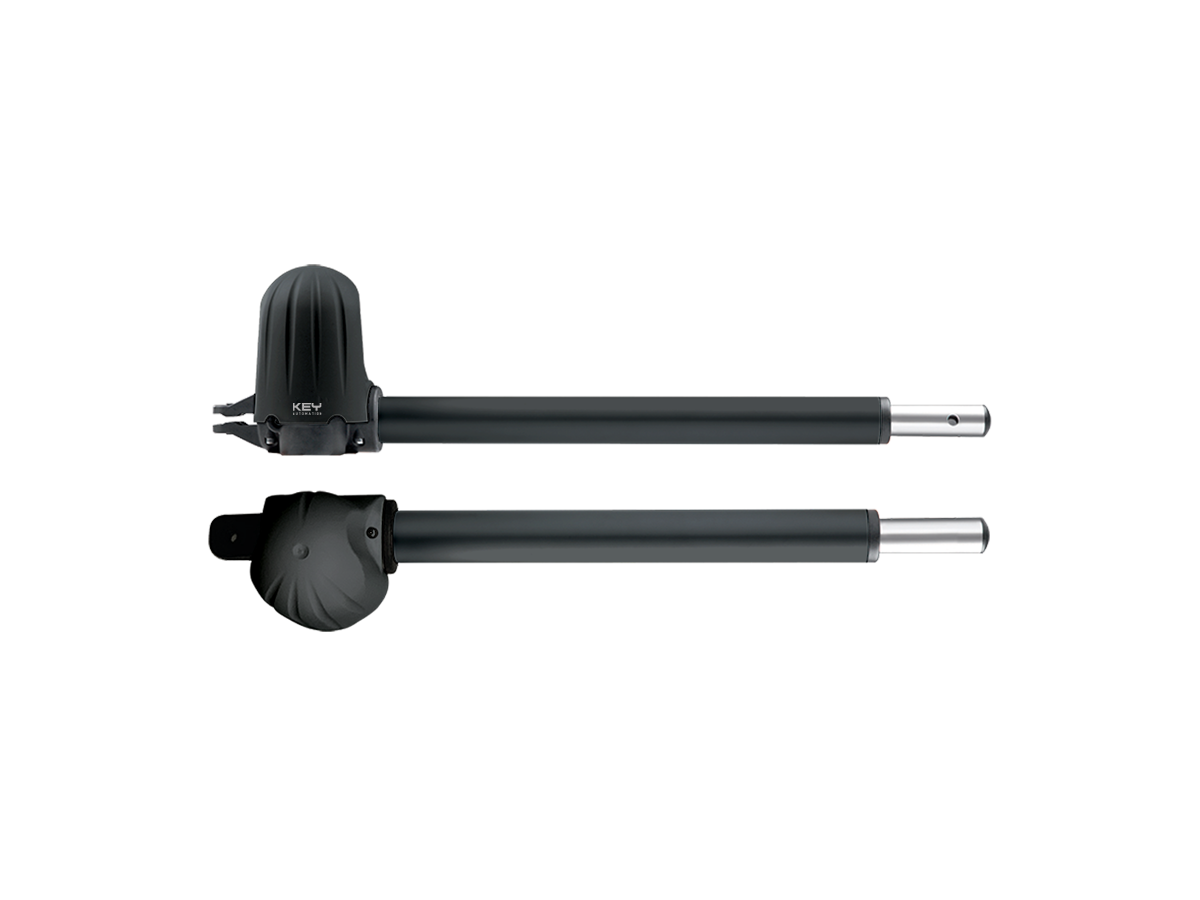

Key Automation STAR3024 — par motora za krilne kapije do 3 m
Key Automation STAR3024 je par 24 Vdc linearnih motora, levi i desni, za krilne kapije sa krilima do 3 m i 400 kg, bez encodera, sa centralom CT20324 i IP54 zaštitom.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Key Automation STAR3024 — par motora za krilne kapije do 3 m – opis proizvoda
Key Automation STAR3024, SKU 900STAR3024, predstavlja par nepovratnih 24 Vdc linearnih motora za krilne kapije — jedan levi i jedan desni. Zvanična stranica navodi krilo do 3 m i 400 kg, brzinu 2,5 cm/s, silu 1400 N, centralu CT20324 i neintenzivnu namenu.
STAR3024 je par motora bez encodera. Nije isto što i STAR2024, STAR500, rezervni levi/desni motor niti KSTAR komplet. Centrala i dodatna oprema ne smeju se podrazumevati samo zato što se pojavljuju na listi kompatibilnih dodataka.
Za koju krilnu kapiju je namenjen STAR3024?
Deklarisana granica je do 3 m i 400 kg po krilu, ali stvarni izbor zavisi od mase, površine, punog ili rešetkastog ispuna, položaja šarki, uticaja vetra, geometrije nosača i broja dnevnih ciklusa. Proizvođačev dijagram ograničenja mora se proveriti za konkretno krilo.
Napajanje, centrala i radni parametri
Motori rade na 24 Vdc, koriste centralu CT20324, razvijaju silu 1400 N i otvaraju 90° za približno 18–25 sekundi. Model je bez encodera i deklarisan za neintenzivnu upotrebu.
Potvrđeni tehnički podaci
- Pakovanje proizvoda: par motora, levi i desni.
- Maksimalna dužina krila: 3 m.
- Maksimalna masa krila: 400 kg.
- Brzina: 2,5 cm/s; sila 1400 N.
- Radni ciklus: 80%; do 40 ciklusa na sat pri 20 °C.
- Centrala CT20324; 24 Vdc.
- IP54; radna temperatura od -20 do +55 °C.
Bezbednost i ograničenja
Fotoćelije, signalizacija, zaštita od prepreke, mehanički graničnici i električna brava planiraju se prema geometriji i riziku objekta. Montažu, zavarivanje nosača, električni priključak i završnu proveru sile treba da obavi stručno lice.
Prodaja, montaža i servis u Beogradu i Srbiji
Za proveru STAR3024 pošaljite fotografije, širinu i masu svakog krila, dimenzije stubova, položaj šarki, tip ispune, smer otvaranja, broj dnevnih ciklusa i lokaciju. Dracom proverava odgovarajući model, geometriju nosača, potrebnu opremu i mogućnost montaže ili servisa.
Tehničke specifikacije za Key Automation STAR3024 — par motora za krilne kapije do 3 m
| Proizvođač | |
|---|---|
| Model | STAR3024 |
| SKU | 900STAR3024 |
| EAN | 0808375162350 |
| Namena | Krilne kapije |
| Maksimalna masa krila | 400 kg |
| Vreme otvaranja 90° | 18-25 s |
| Radni ciklus | 80 % |
| Upravljačka centrala | CT20324 |
| Nazivna struja | 3.5 A |
| Nazivna snaga | 85 W |
| Encoder | Ne |
| IP zaštita | IP54 |
| Masa zapakovanog proizvoda | 9.24 kg |
Uputstva i dokumentacija za Key Automation STAR3024 — par motora za krilne kapije do 3 m
Galerija i video – Key Automation STAR3024 — par motora za krilne kapije do 3 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Key Automation STAR3024 — par motora za krilne kapije do 3 m
Za šta služi Key Automation STAR3024?
STAR3024, SKU 900STAR3024, predstavlja par linearnih motora za automatizaciju krilnih kapija sa krilima do deklarisanih 3 m i 400 kg, uz proveru geometrije i uslova objekta.
Koliko motora sadrži STAR3024?
Zvanična stranica navodi par motora: jedan levi i jedan desni.
Koje je napajanje motora?
Motori rade na 24 Vdc.
Koja centrala se koristi?
Zvanična stranica navodi centralu CT20324.
Kolika je brzina i sila?
Zvanična tabela navodi brzinu 2,5 cm/s i silu 1400 N.
Koliko traje otvaranje 90°?
Proizvođač navodi približno 18–25 sekundi, zavisno od montažne geometrije i podešavanja.
Da li STAR3024 ima encoder?
Ne. Zvanična stranica ga opisuje kao par motora bez encodera.
Da li su centrala, daljinci i fotoćelije uključeni?
Ne pretpostavlja se. STAR3024 i KSTAR kompleti imaju različite SKU oznake i sadržaj.
Šta je potrebno za izbor i montažu?
Potrebne su fotografije, širina i masa krila, dimenzije stuba, položaj šarki, smer otvaranja, tip ispune, broj ciklusa i lokacija.
Problemi i rešenja za Key Automation STAR3024 — par motora za krilne kapije do 3 m
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
