Fotoćelije za kapiju ne rade: bezbedna provera kvara

Kada fotoćelije za kapiju ne rade, automatika najčešće odbija zatvaranje, zaustavlja krilo ili ga vraća u otvoren položaj. To ne znači automatski da je motor pokvaren. Uzrok može biti prepreka u infracrvenom snopu, prljava spoljna površina, pomeren nosač, voda u kućištu, prekid kabla, gubitak napajanja ili greška u prepoznavanju sigurnosnog uređaja.

Korisnik može bezbedno da proveri samo ono što je spolja vidljivo: prostor između fotoćelija, čistoću površine, položaj kućišta i tragove fizičkog oštećenja. Otvaranje kućišta, merenje pod naponom, prevezivanje provodnika i premošćavanje sigurnosnog ulaza nisu kućna dijagnostika.

Kako prepoznati da problem verovatno dolazi od fotoćelija?

Fotoćelije su sigurnosni uređaji koji nadziru prolaz infracrvenim snopom između predajnika i prijemnika. Prekid snopa menja stanje prijemnika, a upravljačka centrala zatim reaguje prema svojoj konfiguraciji. Kod nekih sistema kapija se pri zatvaranju ponovo otvara; kod drugih se zaustavlja ili ne prihvata komandu za zatvaranje.

Na fotoćelije posebno sumnjajte kada se pojavljuje jedan od ovih obrazaca:

• kapija se normalno otvara, ali ne želi da se zatvori;
• zatvaranje počne, pa se kapija odmah zaustavi ili vrati;
• kvar se javlja posle kiše, pranja, snega ili udara u stubić;
• ponašanje se menja kada očistite spoljnu površinu fotoćelije;
• indikator na jednom uređaju se promenio, ali značenje lampice nije provereno u uputstvu tačnog modela.

Isti simptom može nastati i zbog druge sigurnosne zaštite, mehaničke prepreke, problema sa graničnicima ili same centrale. Zato je ovo početna sumnja, ne konačna dijagnoza. Za širu proveru pogledajte vodič zašto automatska kapija ne radi.

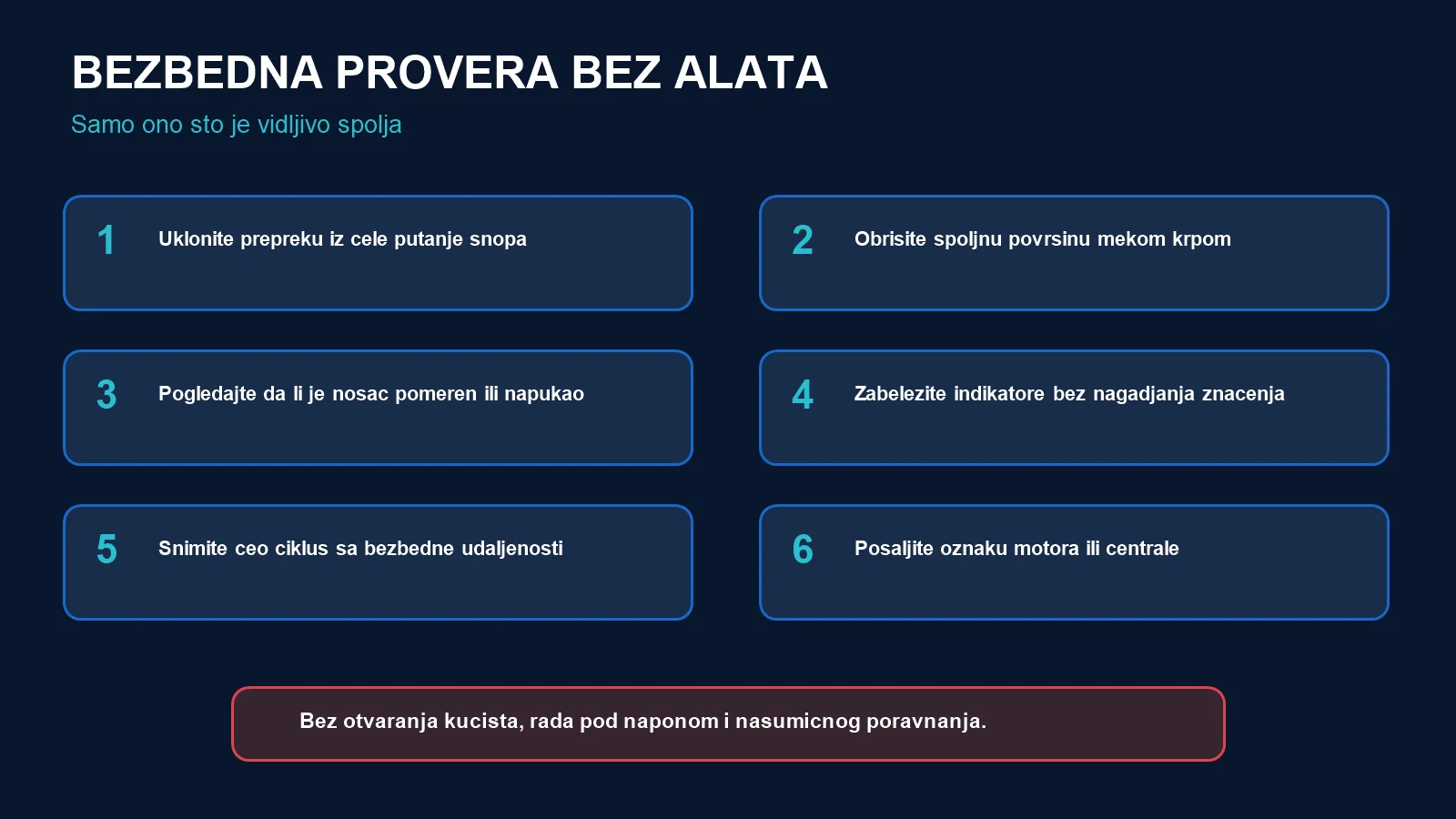

Šta možete bezbedno proveriti bez otvaranja uređaja?

1. Proverite ceo prostor između fotoćelija

Uklonite vozilo, kantu, granu, visoku travu, sneg, paučinu ili drugi predmet koji može da prekine snop. Ne gledajte samo neposredno ispred kućišta: prepreka može biti bilo gde duž zamišljene prave između predajnika i prijemnika.

Ako su fotoćelije postavljene na niskim stubićima, proverite i nanose snega, blato i predmete koje je pomerio vetar. Posle uklanjanja prepreke testirajte sistem daljinskom komandom sa bezbedne udaljenosti, bez stajanja u zoni kretanja kapije.

2. Očistite samo spoljnu površinu

Isključite automatiku prema korisničkom uputstvu ako je to moguće bez otvaranja ormara ili rada na instalaciji. Spoljni providni deo obrišite mekom, čistom krpom. Ne koristite abraziv, oštar predmet, jak rastvarač ili mlaz vode pod pritiskom.

Prašina i kapljice na spoljašnjoj strani mogu oslabiti optičku putanju, ali čišćenje ne rešava napuklo kućište, vlagu unutar uređaja ili koroziju. Ako se problem vraća posle svake kiše, tražite uzrok prodora vode, lošeg kablovskog uvoda ili položaja uređaja, a ne samo ponovno brisanje.

3. Pogledajte da li su uređaji i nosači pomereni

Predajnik i prijemnik moraju biti međusobno usmereni u okviru tolerancije konkretnog modela. FAAC za porodicu XP 20 D, na primer, objavljuje podatke o horizontalnom podešavanju i uglu samoporavnanja, ali te vrednosti ne treba prenositi na druge modele.

Sa strane pogledajte da li je kućište ukošeno, stubić nagnut, nosač labav ili je uređaj udaren. Ne okrećite fotoćeliju nasumično. Mala promena može privremeno uspostaviti snop, ali istovremeno ostaviti nestabilan ili pogrešno pokriven prolaz.

4. Zabeležite ponašanje indikatora, ali ga ne tumačite napamet

Boja, treptanje i stalno svetlo nemaju univerzalno značenje. Jedan proizvođač koristi indikator za poravnanje, drugi za stanje izlaza, komunikaciju ili grešku. Fotografija indikatora i oznake modela korisniji su serviseru od zaključka da „crveno uvek znači kvar“.

Ako oznaka uređaja nije vidljiva spolja, nemojte otvarati kućište radi fotografisanja. Pošaljite oznaku centrale, motora ili postojeću dokumentaciju sistema.

Brza tabela: simptom, mogući uzrok i sledeći korak

Zašto kapija radi kada je suvo, a ne radi posle kiše?

Povremeni kvar vezan za vremenske uslove često upućuje na vlagu, pomeranje usled temperature, prljavu površinu ili oštećenje zaštite. Oznaka IP54, koju proizvođači navode za pojedine spoljne modele kao što su FAAC XP 20 D i CAME DIR10, ne znači da je uređaj potpuno vodonepropustan niti da može da se pere mlazom pod pritiskom.

Pregledajte spolja:

• naprsline na providnom ili zadnjem delu kućišta;
• otvoren ili izvučen kablovski uvod;
• trag vode koji dolazi odozgo ili sa stuba;
• deformisan poklopac;
• blato i kapljice na optičkoj površini.

Voda unutar kućišta, korozija priključaka i izolaciona merenja zahtevaju stručno lice. Elektronika može ostati pod naponom čak i kada kapija miruje.

Da li sunce, sneg ili magla mogu da naprave problem?

Jako sunce pod nepovoljnim uglom, naslage snega, magla, jaka kiša ili zaprljan optički deo mogu otežati stabilan prijem snopa. Kvalitetne fotoćelije imaju konstrukciju i obradu signala namenjenu radu napolju, ali stvarna pouzdanost zavisi od modela, dometa, poravnanja, mesta montaže i stanja uređaja.

Ako se kvar javlja uvek u isto doba dana, zabeležite vreme, smer sunca i položaj kapije. Ako se javlja samo zimi, proverite i zaleđivanje, nanose snega i mehaničko opterećenje kroz vodič kapija sporo radi zimi. Ne zaklanjajte fotoćeliju improvizovanom pločom koja sužava bezbednosnu zonu ili zadržava vodu.

Zašto se fotoćelije ne premošćavaju radi probe?

Premošćavanje može učiniti da centrala „vidi“ sigurnosni ulaz kao slobodan i pokrene kapiju bez očekivane detekcije prepreke. Time se simptom možda privremeno sakrije, ali se stvara ozbiljniji rizik za ljude, vozila i samu kapiju.

Način povezivanja nije univerzalan. CAME dokumentacija pokazuje različite funkcije sigurnosnih ulaza, dok Nice BlueBUS uređaji mogu zahtevati adresiranje i ponovno učenje nakon izmene. Pogrešan most, pogrešno prepoznavanje uređaja ili nasumična promena podešavanja mogu napraviti novi kvar i izbrisati važan trag za dijagnostiku.

Zato ne radite sledeće:

• ne spajajte kontakte „da vidite da li će proraditi“;
• ne isključujte fotoćelije iz centrale;
• ne menjajte programiranje bez uputstva tačnog modela;
• ne držite komandu aktivnom da biste naterali kapiju da se zatvori;
• ne ulazite u zonu kretanja tokom probe.

Ako kapija trenutno ne može bezbedno da se koristi, obezbedite prolaz i pozovite servis.

Kada problem verovatno nije samo u fotoćelijama?

Kapija koja se zaustavlja ili vraća može reagovati na povećano trenje, prepreku na šini, pogrešan položaj graničnika, sigurnosnu ivicu, detekciju sile ili kvar pogona. Kod krilnih kapija važan je i stabilan krajnji položaj; više o tome nalazi se u vodiču o mehaničkim graničnicima za krilnu kapiju.

Na drugi uzrok posebno ukazuju:

• neuobičajen zvuk ili trzanje pre zaustavljanja;
• ručno krilo koje se teško kreće kada je propisno otključano;
• problem i pri otvaranju i pri zatvaranju bez promene indikatora fotoćelija;
• vidljivo oštećena šina, šarka ili zupčasta letva;
• nestanak napajanja, miris pregrevanja ili tragovi paljenja.

Kod mirisa paljenja, dima, vode u centrali ili nepredvidivog kretanja odmah prekinite korišćenje i ne ponavljajte cikluse.

Šta serviser proverava na licu mesta?

Stručna dijagnostika treba da prati šemu konkretnog sistema, a ne univerzalni redosled povezivanja sa interneta. U zavisnosti od opreme, servis proverava:

1. tačan tip predajnika, prijemnika, centrale i način komunikacije;
2. napajanje, kontinuitet kabla i stanje spojeva uz bezbedno isključenje;
3. optičko poravnanje i rezervu signala, ne samo trenutno „hvatanje“ snopa;
4. stabilnost nosača, visinu i pokrivenost rizične zone;
5. kućište, zaptivanje, drenažu i kablovske uvode;
6. adresiranje ili učenje BUS uređaja kada je primenljivo;
7. reakciju sistema na prekid snopa tokom svih relevantnih faza kretanja;
8. druge sigurnosne ulaze i mehaničko stanje kapije.

Zamena fotoćelije nije automatski rešenje. Nova jedinica mora biti kompatibilna sa centralom, napajanjem, načinom komunikacije i zahtevanom sigurnosnom funkcijom. Opšti pregled namene i ograničenja pročitajte u vodiču fotoćelije za kapiju: šta štite.

Koje podatke poslati servisu?

Kvalitetna prijava ubrzava dijagnostiku i smanjuje broj nepotrebnih dolazaka. Pošaljite:

• fotografiju obe fotoćelije iz blizine i iz pravca suprotnog uređaja;
• fotografiju cele kapije i zone prolaza;
• oznaku motora ili upravljačke centrale;
• video jednog kompletnog pokušaja otvaranja i zatvaranja;
• opis da li se kvar javlja stalno ili posle kiše, sunca, snega ili udara;
• podatak da li je nešto skoro čišćeno, pomerano ili popravljano.

Ne snimajte video stojeći između krila, u putanji klizne kapije ili neposredno uz pogon.

Najčešća pitanja o neispravnim fotoćelijama

Da li sunce može da ometa fotoćelije?

Može doprineti nestabilnom prijemu kod nepovoljnog ugla, lošeg poravnanja, prevelikog rastojanja ili zaprljane optike. Ako se kvar ponavlja u isto doba dana, zabeležite vreme i položaj sunca, ali ne postavljajte improvizovan zaklon koji menja bezbednosnu zonu.

Zašto kapija radi kada je suvo, a ne radi posle kiše?

Mogući su kapljice na optičkoj površini, prodor vode, kondenzacija, oštećeno kućište ili kabl. Spoljašnje brisanje je bezbedna početna provera; voda unutar uređaja i električna instalacija zahtevaju servis.

Da li mogu sam da premostim fotoćelije radi provere?

Ne. Premošćavanje uklanja ili menja sigurnosnu funkciju i može omogućiti kretanje kapije bez očekivane detekcije prepreke. Dijagnostiku sigurnosnog ulaza radi stručno lice prema dokumentaciji tačne centrale.

Kako se čiste fotoćelije za kapiju?

Samo spolja, mekom čistom krpom, bez abraziva, jakog rastvarača i mlaza pod pritiskom. Ne otvarajte kućište i ne pomerajte uređaj ako ne znate postupak poravnanja za konkretan model.

Da li svaka fotoćelija odgovara svakoj centrali?

Ne. Razlikuju se napajanje, tip izlaza, BUS komunikacija, adresiranje, domet i funkcija sigurnosnog ulaza. Kompatibilnost se potvrđuje prema oznakama uređaja i zvaničnoj dokumentaciji proizvođača.

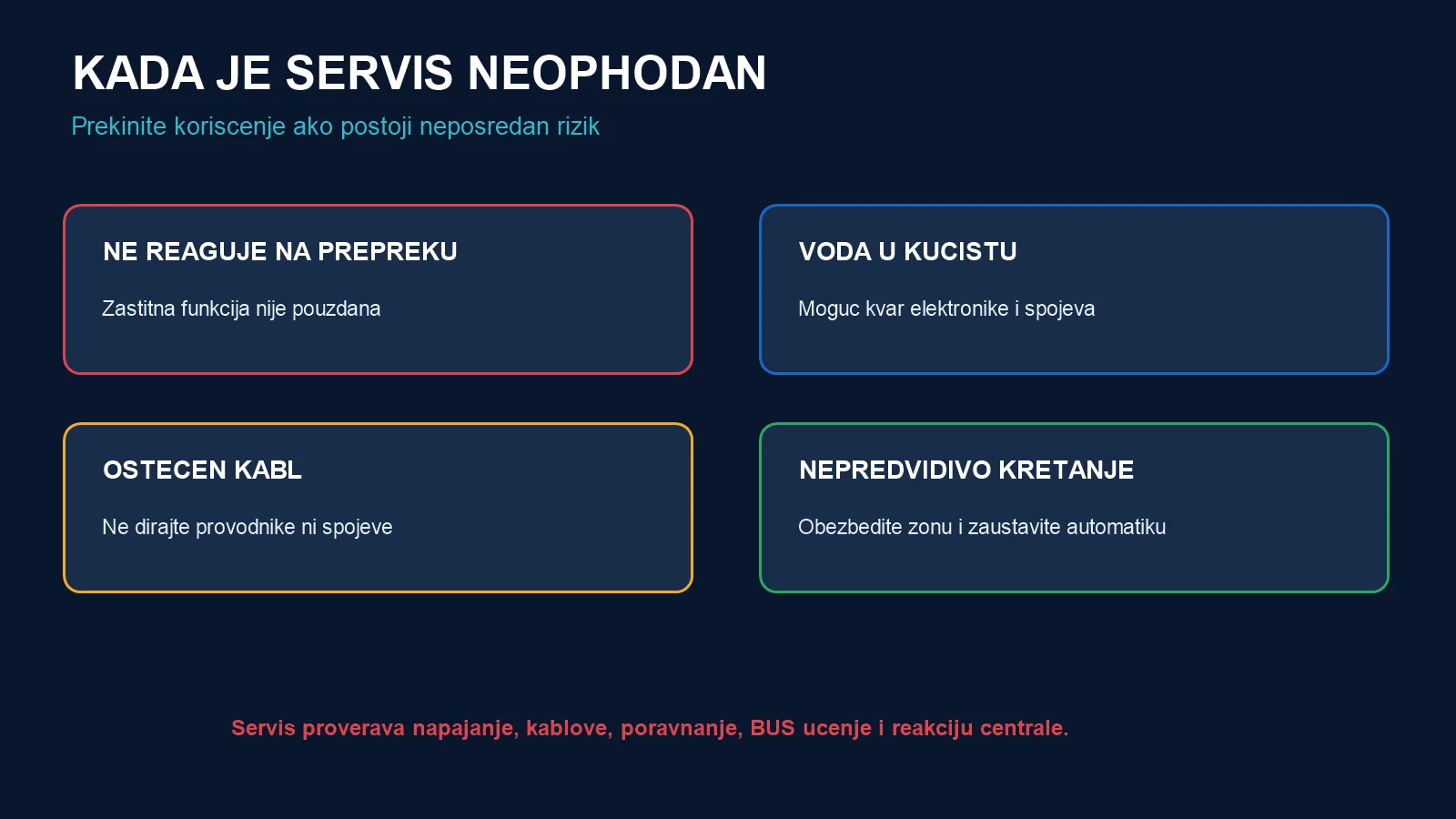

Kada je potreban hitan servis?

Odmah prekinite korišćenje ako kapija ne reaguje na prepreku, kreće nepredvidivo, ima oštećene kablove, vodu u električnom delu, dim, miris paljenja ili rizik da udari osobu ili vozilo.

Potrebna vam je dijagnostika fotoćelija u Beogradu?

Pošaljite Dracom timu fotografije obe fotoćelije, oznaku automatike i kratak video ponašanja kapije. Na osnovu tih podataka možemo pripremiti usmereniju proveru i proceniti da li je potreban servis na lokaciji. Pišite na info@dracom.rs.

Izvori za tehničke tvrdnje: zvanična dokumentacija proizvođača Nice, FAAC i CAME, proverena 2. avgusta 2026. Konačna dijagnostika i konfiguracija zavise od tačnog modela centrale, fotoćelija i izvedbe instalacije.
