Mehanički graničnici za krilnu kapiju: gde se postavljaju i kada su potrebni

Stručna obrada: Dracom stručni tim · Poslednja stručna provera: 2. avgust 2026.

Mehanički graničnik određuje krajnji položaj krila pri otvaranju ili zatvaranju, ali nije svakoj automatici potreban isti tip graničnika. Neki sistemi zahtevaju čvrste podne ili zidne oslonce, neki imaju fabričke stopove u motoru, a kod pojedinih modela oba rešenja mogu da se kombinuju. Merodavno je uputstvo tačnog motora i centrale, ne izgled pogona niti opšte pravilo „svaki motor staje sam“.

Pogrešan kraj hoda opterećuje nosače, šarke, ruku motora i samu centralu. Kapija može da udara, vraća se, ostaje nedovoljno zatvorena ili svaki put staje na drugom mestu. Zato se pre programiranja proverava mehanika, određuju stabilni krajnji položaji i tek zatim podešavaju usporavanje i elektronsko učenje hoda.

Najkraći odgovor: da li krilnoj kapiji trebaju graničnici

Potrebni su pouzdani krajnji položaji, ali način na koji se ostvaruju zavisi od sistema:

Ne treba pretpostaviti da su enkoder, krajnji prekidač i mehanički stop ista stvar. Njihove funkcije se mogu dopunjavati, ali nisu univerzalno zamenljive.

Šta je mehanički graničnik kapije

To je čvrsta, stabilna tačka na kojoj se krilo zaustavlja u krajnjem položaju. Kod krilne kapije može biti:

• podni graničnik između krila pri zatvaranju;
• podni ili zidni oslonac pri punom otvaranju;
• fabrički podesivi stop u linearnom, zglobnom ili podzemnom motoru;
• deo posebne mehanike kapije koji je proizvođač sistema predvideo kao krajnji oslonac.

Dobar graničnik mora da primi opterećenje bez pomeranja i deformacije. Ne postavlja se tako da ošteti krilo, stvori opasnu ivicu ili postane prepreka vozilima i pešacima. Tačan oblik, sidrenje i mesto zavise od podloge, geometrije kapije i uputstva pogona.

Zašto centrala ne može uvek sama da odredi kraj hoda

Elektronika može da prati vreme rada, broj obrtaja, enkoder ili signal krajnjeg prekidača. Ipak, položaj kapije se menja pod uticajem vetra, zazora u šarkama, promene trenja, temperature i elastičnosti konstrukcije. Ako centrala očekuje da krilo dođe do mehaničkog oslonca, bez tog oslonca učenje hoda može biti netačno ili neponovljivo.

CAME u zvaničnom uputstvu za jednu 24 V centralu izričito traži mehaničke graničnike pri otvaranju i zatvaranju pre kalibracije hoda. To je zahtev tog dokumentovanog sistema, a ne dokaz da svaka CAME ili svaka druga centrala radi isto.

Nice za pojedine sisteme takođe traži mehaničke oslonce na maksimalnom otvaranju i zatvaranju, dok druga rešenja imaju podesive stopove u samom pogonu. Zaključak se zato donosi tek posle identifikacije tačne oznake motora i ploče.

Kada se koriste podni graničnici

Podni graničnici imaju smisla kada:

1. uputstvo motora ili centrale izričito zahteva oslonac u otvorenom, zatvorenom ili oba položaja;
2. motor nema integrisani stop za potreban smer;
3. geometrija kapije zahteva stabilan, ponovljiv ugao otvaranja;
4. centrala uči hod dolaskom na fizički kraj;
5. zatvorena krila moraju pravilno da nalegnu pre zaključavanja električnom bravom;
6. postojeći oslonac se pomera, savija ili ne prima oba krila pravilno.

Kod dvokrilne kapije redosled zatvaranja je posebno važan ako postoji preklop, centralni graničnik ili električna brava. Jedno krilo često mora prvo da stigne u položaj, a drugo tek potom da nalegne. Više o tome je u vodiču električna brava za krilnu kapiju.

Kada integrisani stopovi mogu da zamene spoljašnji oslonac

Samo kada proizvođač to potvrđuje za tačan model i smer kretanja. FAAC S418 ima integrisane mehaničke stopove za otvaranje i zatvaranje. FAAC S800H ENC ima integrisane pozitivne stopove za dokumentovane konfiguracije, uz mogućnost da se izbegne odvojena ugradnja mehaničkih graničnika. Aktuelna CAME ATI porodica takođe navodi integrisane mehaničke stopove.

To ne znači da svaki FAAC ili CAME motor ima isto rešenje. Čak i u istoj porodici mogu postojati verzije, uglovi otvaranja, pribor i način montaže koji menjaju postupak. Potrebno je proveriti:

• punu oznaku modela i verzije;
• da li stop postoji za otvaranje, zatvaranje ili oba smera;
• dozvoljeni ugao i montažne mere;
• postupak podešavanja i zatezanja;
• da li centrala posle toga zahteva novo učenje hoda;
• da li električna brava ili preklop krila menjaju zatvoreni položaj.

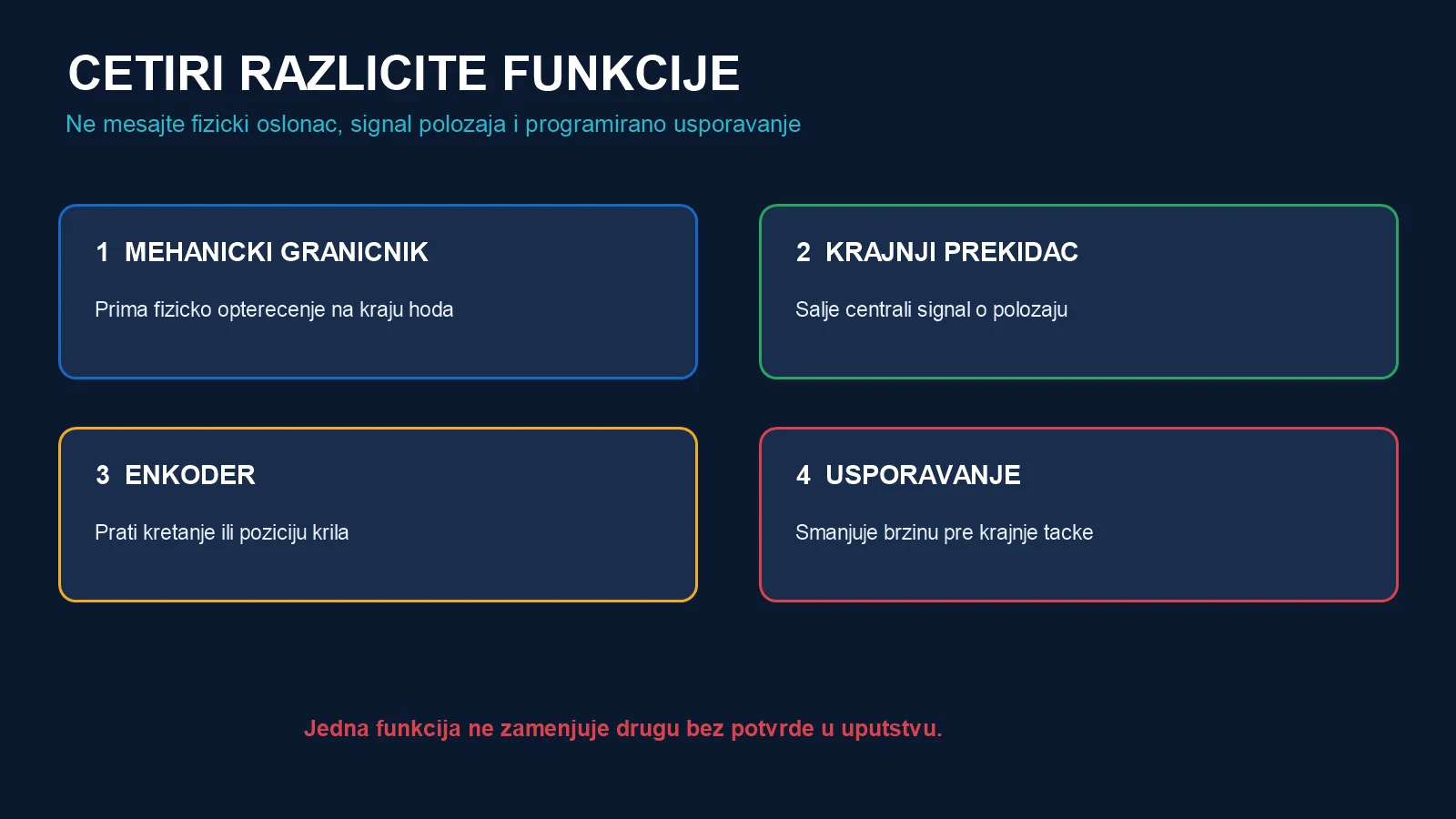

Graničnik, krajnji prekidač i enkoder nisu isto

Mehanički graničnik prima fizičko opterećenje na kraju kretanja. Krajnji prekidač šalje električni signal da je dostignuta određena pozicija. Enkoder meri kretanje ili položaj i pomaže centrali da kontroliše hod i prepozna odstupanje. Usporavanje je deo programirane putanje pre krajnjeg položaja.

Jedan uređaj može imati više ovih funkcija, ali se ne sme zaključiti da elektronska kontrola automatski uklanja potrebu za čvrstim osloncem. Obrnuto, postojanje podnog graničnika ne znači da krajnji prekidači, enkoder i zaštitne funkcije nisu potrebni.

Kako izgleda pogrešno podešen kraj hoda

Tipični simptomi su:

• krilo snažno udara u graničnik umesto da uspori;
• motor nastavlja da gura nakon što je krilo stiglo do oslonca;
• kapija se posle dodira vraća ili prijavljuje prepreku;
• krila svaki put staju na malo drugačijem mestu;
• električna brava ne ulazi pravilno u prihvatnik;
• jedno krilo naleće na drugo ili zatvara pogrešnim redosledom;
• nosači motora se pomeraju, škripe ili se vide pukotine oko vara i ankera;
• posle vetra, leda ili ručnog otključavanja sistem više ne završava ciklus pravilno.

Ovi simptomi ne dokazuju sami po sebi da je kriv graničnik. Sličan problem mogu izazvati šarke, nosači, neodgovarajuće montažne mere, pogrešna sila, oštećen enkoder, krajnji prekidač ili prepreka u zoni kretanja.

Vetar i loša mehanika ne rešavaju se jačim pritiskom motora

Velika puna krila stvaraju znatno opterećenje na vetru. Ako se zatvoreni položaj drži samo stalnim pritiskom pogona, bez rešenja koje je proizvođač predvideo, opterećenje se prenosi na motor, nosače i šarke. Povećavanje sile nije bezbedna univerzalna popravka.

Nice u aktuelnom uputstvu za Wingo4024 zahteva da ručno kretanje kapije bude ravnomerno i da konstrukcija bude bezbedna i mehanički efikasna pre automatizacije. Motor ne ispravlja krivo krilo, loše šarke ili promenljivo trenje. Za izbor pogona prema geometriji pogledajte kako izabrati motor za krilnu kapiju.

Bezbedna provera koju korisnik može da uradi

Bez otvaranja centrale i bez podešavanja pod naponom korisnik može da:

1. ukloni kamen, led, zemlju i druge prepreke oko postojećih graničnika;
2. pogleda da li je graničnik labav, savijen, napukao ili pomeren;
3. snimi jedan kompletan ciklus sa bezbedne udaljenosti;
4. proveri da li oba krila svaki put dolaze u isti položaj;
5. zabeleži da li se problem javlja pri otvaranju, zatvaranju ili samo na vetru;
6. proveri da li električna brava ulazi bez podizanja ili gurkanja krila;
7. pošalje fotografije nalepnice motora, centrale, šarki, nosača i graničnika.

Ne stavljajte ruku ili nogu između krila i oslonca. Ne pomerajte krajnje prekidače, integrisane stopove i parametre sile bez postupka iz uputstva. Ako se nosač pomera, motor dugo gura u kraj ili je konstrukcija napukla, obustavite automatski rad i pozovite servis.

Šta serviser proverava i podešava

Servisna provera obuhvata mehaničko stanje kapije, montažne kote pogona, stabilnost nosača, položaj spoljašnjih ili integrisanih stopova, ručno kretanje krila, redosled zatvaranja, električnu bravu i zaštitne uređaje. Tek kada je mehanika potvrđena podešavaju se usporavanje, sila i učenje hoda prema tačnoj centrali.

Posle mehaničke promene često je potrebno ponoviti postupak učenja položaja. To nije univerzalna sekvenca tastera: razlikuje se po centrali i mora da se radi uz kontrolisanu zonu kretanja. Ako kapija već staje ili vraća bez jasnog razloga, pogledajte i vodič automatska kapija ne radi.

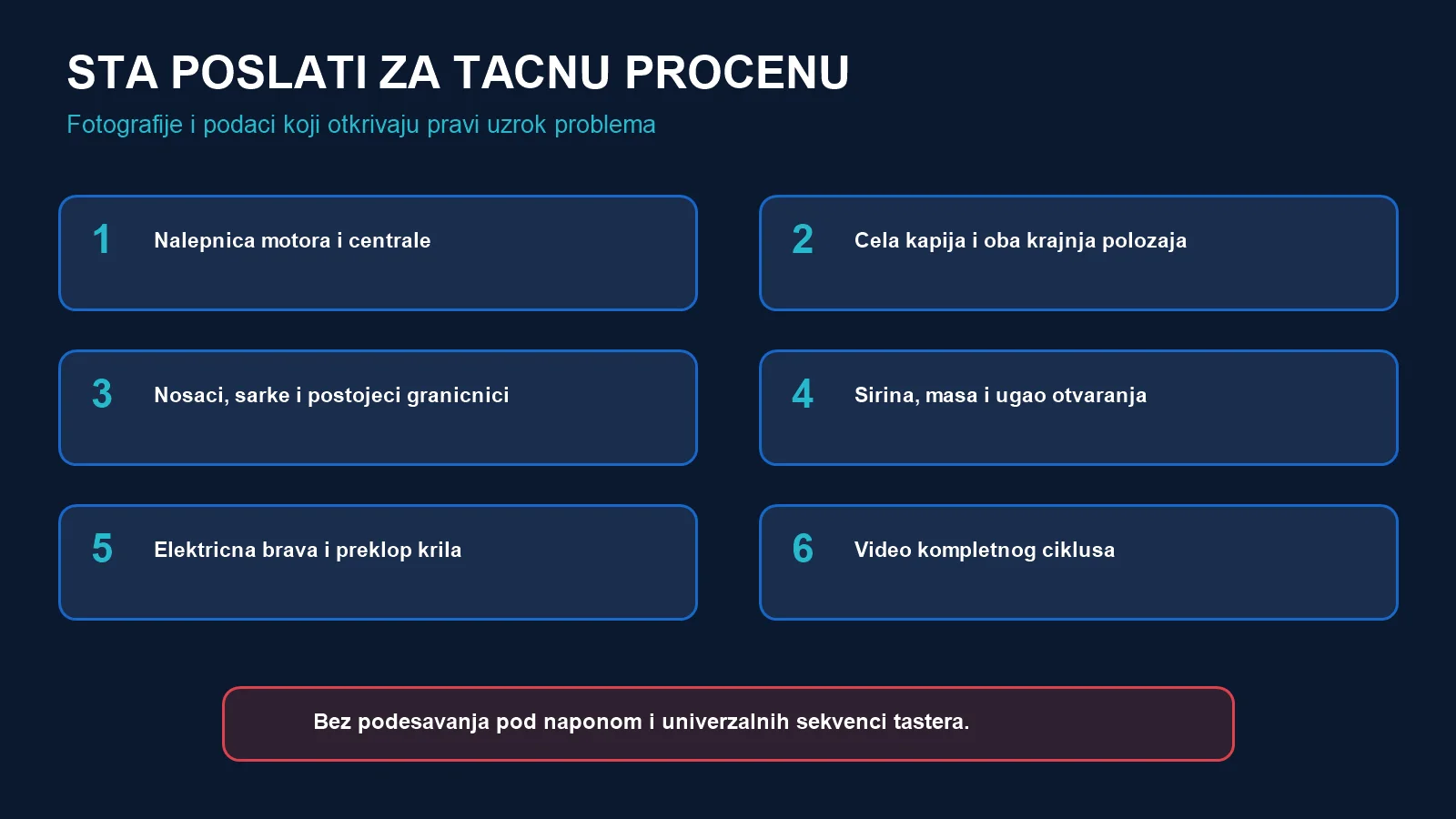

Šta poslati za tačnu preporuku

Pošaljite:

• fotografiju cele kapije iznutra i spolja;
• fotografiju nalepnice svakog motora i oznake centrale;
• krupan kadar nosača motora, šarki i postojećih graničnika;
• širinu i približnu masu svakog krila;
• željeni ugao otvaranja;
• informaciju da li postoji električna brava ili preklop krila;
• video problema od početka do kraja ciklusa;
• opis kada je problem počeo i da li se javlja na vetru ili hladnoći.

Na osnovu tih podataka može se utvrditi da li sistem zahteva podni oslonac, ima fabrički integrisan stop ili problem zapravo potiče od mehanike i podešavanja.

Česta pitanja

Da li svaka krilna kapija mora da ima podni graničnik?

Ne. Svaki sistem mora da ima pouzdano definisan kraj hoda, ali neki motori imaju integrisane mehaničke stopove koje proizvođač dozvoljava umesto spoljašnjeg oslonca. Proverava se tačan model i uputstvo.

Da li enkoder zamenjuje mehanički graničnik?

Ne automatski. Enkoder prati kretanje ili položaj, dok mehanički graničnik fizički određuje kraj hoda. Ako uputstvo traži čvrst oslonac, enkoder ga ne ukida.

Zašto motor i dalje gura kada kapija stigne do graničnika?

Mogući uzroci su pogrešno naučen hod, neodgovarajuća montažna geometrija, pomeren stop, pogrešan parametar sile ili kvar senzora. Sistem treba pregledati pre nastavka rada.

Može li graničnik da se postavi naknadno?

Može kada konstrukcija, podloga i uputstvo sistema to dozvoljavaju. Mesto se određuje prema pravilnom položaju krila, zoni prolaza i opterećenju, a posle ugradnje može biti potrebno novo učenje hoda.

Da li je dovoljno samo smanjiti silu motora?

Ne. Sila ne rešava labav graničnik, loše šarke, pogrešne montažne mere ili nedostajući mehanički oslonac. Prvo se proverava mehanika, zatim se podešava centrala.

Kada treba odmah isključiti automatski rad?

Kada se nosač ili graničnik pomera, motor snažno i dugo gura u kraj, krilo udara nekontrolisano ili postoje pukotine i deformacije. Tada kapiju treba obezbediti i pozvati servis.

Pošaljite fotografije motora, centrale, nosača i oba krajnja položaja na info@dracom.rs. Dracom radi prodaju, ugradnju i servis automatike kapija u Beogradu i Srbiji.

Provereni izvori

• Nice Wingo4024 — zvanično uputstvo
• Nice/Mhouse WG2W — zvanično uputstvo
• FAAC S418 — zvanična stranica
• FAAC S800H ENC — zvanična stranica
• CAME ZL65 — zvanično uputstvo
• CAME ATI — zvanična stranica

Izvori su provereni 2. avgusta 2026. Konačno rešenje zavisi od tačnog motora, centrale, konstrukcije kapije i uslova na objektu.
