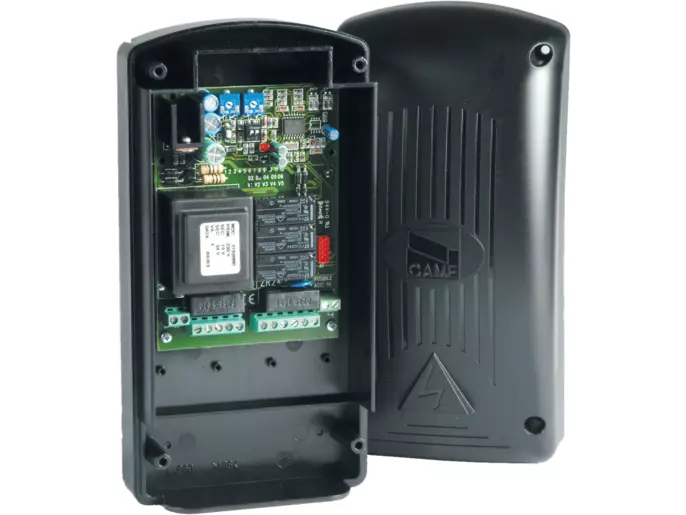

CAME ZR24N 809QA-0010 – upravljačka centrala za rolo vrata
CAME ZR24N (809QA-0010) je IP54 upravljačka centrala za CAME H-seriju pogona rolo vrata, sa napajanjem motora 230 V AC, snagom 600 W, ugrađenim radio-dekodiranjem i dva sigurnosna ulaza.
CAME ZR24N 809QA-0010 – upravljačka centrala za rolo vrata – opis proizvoda
CAME ZR24N centrala za rolo vrata
CAME ZR24N, kataloška šifra 809QA-0010, upravljačka je centrala za H-seriju CAME pogona rolo vrata u stambenim i poslovnim objektima. Aktuelna CAME stranica i originalno uputstvo FA00943M04 potvrđuju tačan model, primenu i osnovne tehničke podatke.
Potvrđene tehničke karakteristike
- mrežno napajanje i napajanje motora 230 V AC, 50/60 Hz;
- snaga motora 600 W, izlaz za dodatnu opremu 24 V AC i najviše 3,5 W;
- potrošnja u stanju pripravnosti 1 W prema uputstvu;
- IP54 ABS kućište i radna temperatura od -20 do +55 °C;
- dimenzije kućišta 225 × 180 × 84 mm;
- osigurač voda 2 A T i dodatne opreme 315 mA F.
Komande, bezbednost i radio
ZR24N ima dva sigurnosna ulaza, STOP ulaz, proveru sigurnosnih uređaja, automatsko zatvaranje i korak-po-korak ili sekvencijalnu komandu. Uputstvo potvrđuje AF priključak, DIP prekidače, trimere i radio-memoriju za 50 korisnika. Radio-kartica, predajnici, fotoćelije i ostala dodatna oprema nisu navedeni kao sadržaj SKU 809QA-0010.
Važna napomena o zvaničnim izvorima
Na aktuelnoj CAME porodičnoj stranici opis i uputstvo potvrđuju 50 korisnika, dok tabela za isti SKU prikazuje 250. Takođe, CAME kategorijska stranica pominje CONNECT, ali tačna funkcijska matrica ne označava CAME KEY/gateway ni Connect Ready. Zato se 50 korisnika koristi kao konzervativno potvrđena vrednost, a CONNECT kompatibilnost se ne obećava bez potvrde revizije ploče.
Stručna ugradnja
Pre izbora proveravaju se tačan H4 pogon, motor 230 V AC, krajnji prekidači, komande i sigurnosni uređaji. Povezivanje i puštanje u rad mora da izvrši kvalifikovano lice prema uputstvu. Dracom radi proveru kompatibilnosti, ugradnju i servis u Beogradu i Srbiji.
Tehničke specifikacije za CAME ZR24N 809QA-0010 – upravljačka centrala za rolo vrata
| Proizvođač | CAME |
|---|---|
| Model | ZR24N |
| SKU | 809QA-0010 |
| Tip proizvoda | Upravljačka centrala za rolo vrata |
| Primena | CAME H-serija pogona rolo vrata |
| Mrežno napajanje | 230 V AC, 50/60 Hz |
| Napajanje motora | 230 V AC |
| Snaga motora | 600 W |
| Izlaz za dodatnu opremu | 24 V AC |
| Maks. snaga dodatne opreme | 3,5 W |
| Potrošnja u pripravnosti | 1 W |
| Stepen zaštite | IP54 |
| Radna temperatura | -20 do +55 °C |
| Materijal kućišta | ABS |
| Dimenzije | 225 × 180 × 84 mm |
| Sigurnosni ulazi | 2 |
| Radio | Ugrađeno dekodiranje, AF priključak |
| Potvrđeni broj korisnika | 50 (aktuelna tabela konfliktno navodi 250) |
| Osigurači | Vod 2 A T; dodatna oprema 315 mA F |
| Funkcije | STOP, sigurnosni test, automatsko zatvaranje, sekvencijalna i korak-po-korak komanda |
Uputstva i dokumentacija za CAME ZR24N 809QA-0010 – upravljačka centrala za rolo vrata
Galerija i video – CAME ZR24N 809QA-0010 – upravljačka centrala za rolo vrata
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME ZR24N 809QA-0010 – upravljačka centrala za rolo vrata
Šta je CAME ZR24N?
CAME ZR24N je upravljačka centrala za CAME H-seriju pogona rolo vrata, sa ugrađenim radio-dekodiranjem.
Koja je tačna kataloška šifra?
Tačna CAME šifra modela ZR24N je 809QA-0010.
Za koju primenu je namenjena?
Tačno uputstvo navodi H-seriju CAME pogona rolo vrata u stambenim i poslovnim objektima.
Na kom naponu se napaja?
Mrežno napajanje je 230 V AC, 50/60 Hz.
Koji napon motora podržava?
Aktuelna CAME stranica i uputstvo potvrđuju motor 230 V AC.
Kolika je snaga motora?
Potvrđena snaga je 600 W.
Koji je stepen zaštite?
Potvrđen je stepen zaštite IP54.
Koji je radni temperaturni opseg?
Potvrđen je opseg od -20 do +55 °C.
Od kog materijala je kućište?
Uputstvo navodi ABS kućište.
Koje su dimenzije?
Crtež u uputstvu potvrđuje 225 × 180 × 84 mm.
Koje napajanje daje dodatnoj opremi?
Potvrđen je izlaz 24 V AC, najviše 3,5 W.
Kolika je potrošnja u stanju pripravnosti?
Tačno uputstvo FA00943M04 navodi 1 W.
Da li ima sigurnosne ulaze?
Da. Aktuelna tačna porodična stranica za ZR24N navodi dva sigurnosna ulaza.
Da li podržava STOP komandu?
Da. Uputstvo potvrđuje NC STOP ulaz koji zaustavlja rolo vrata i isključuje automatsko zatvaranje.
Da li podržava automatsko zatvaranje?
Da. Vreme automatskog zatvaranja podešava se od 1 do 120 sekundi prema uputstvu.
Da li ima ugrađeno radio-dekodiranje?
Da, ali uputstvo takođe navodi AF priključak; radio-kartica i predajnici nisu potvrđeni kao sadržaj proizvoda.
Koliko korisnika može da memoriše?
Uputstvo i opis aktuelne porodične stranice potvrđuju 50; tabela za isti SKU konfliktno prikazuje 250, pa se ne obećava veći broj bez provere revizije.
Da li je CAME CONNECT kompatibilnost potvrđena?
Ne dovoljno jasno. Kategorijska stranica je pominje, ali tačna funkcijska matrica ne označava CAME KEY/gateway ni Connect Ready.
Koji su osigurači?
Uputstvo navodi osigurač voda 2 A T i dodatne opreme 315 mA F.
Kako proveriti kompatibilnost?
Pošaljite model H4 pogona, podatke sa motora i postojeće komande i sigurnosne uređaje; Dracom proverava izbor, ugradnju i servis.
