BAME ORION-S centrala za industrijske klizne kapije 230/400 V
BAME ORION-S je industrijska upravljačka centrala za jedan jednofazni ili trofazni motor klizne kapije, sa napajanjem 230/400 Vac i snagom motora do 1500 W / 2 HP. Podržava krajnje prekidače, fotoćelije, STOP, N.C./8K2 sigurnosnu ivicu i kočnicu 230 V.
BAME ORION-S centrala za industrijske klizne kapije 230/400 V – opis proizvoda
Industrijska centrala za klizne kapije

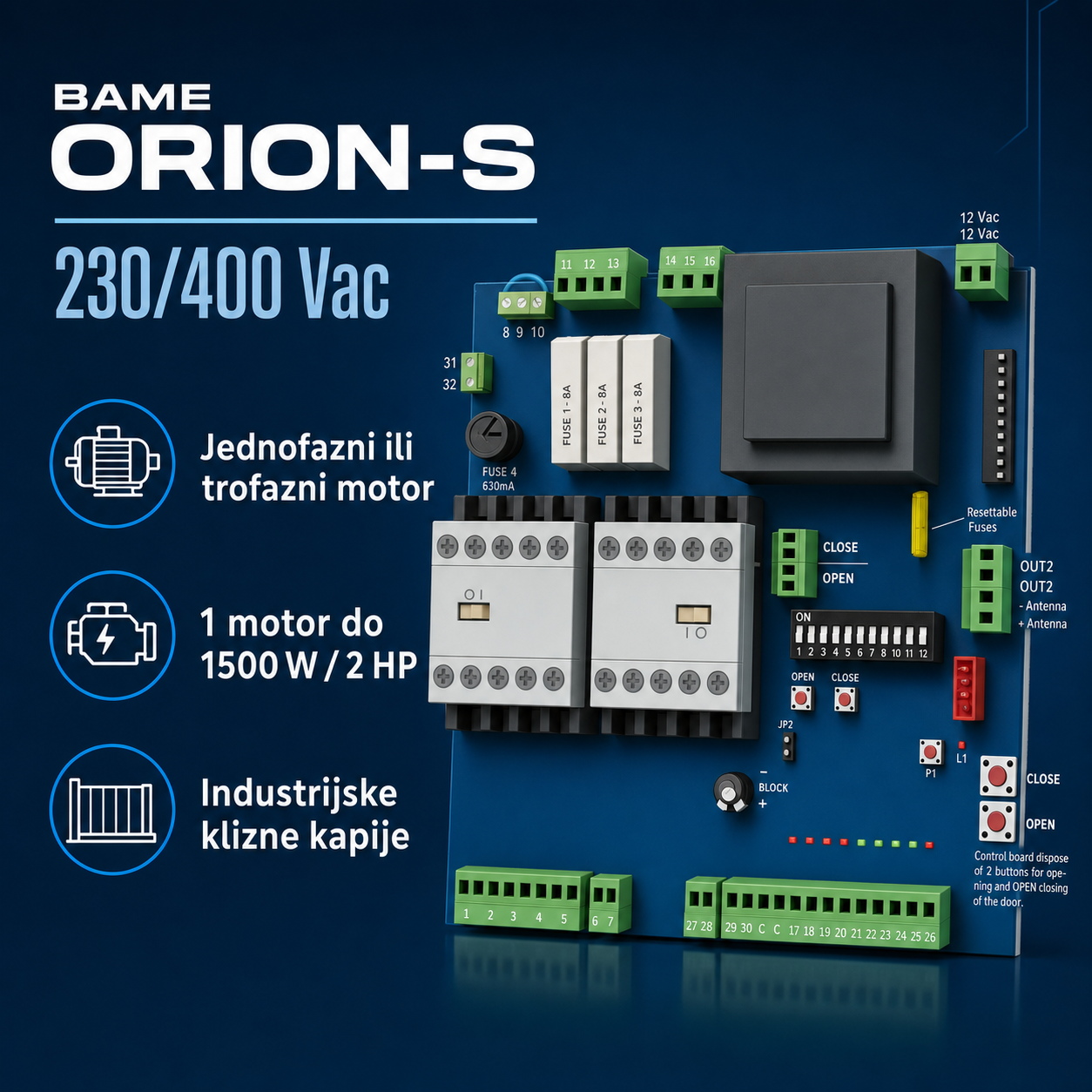

BAME ORION-S upravlja jednim motorom do 1500 W / 2 HP na industrijskoj kliznoj kapiji. Podržava jednofazno ili trofazno napajanje 230/400 Vac, a zvanične BAME stranice je navode uz modele ROY 16-380 i ROY 20-400V.
Komande i zaštita

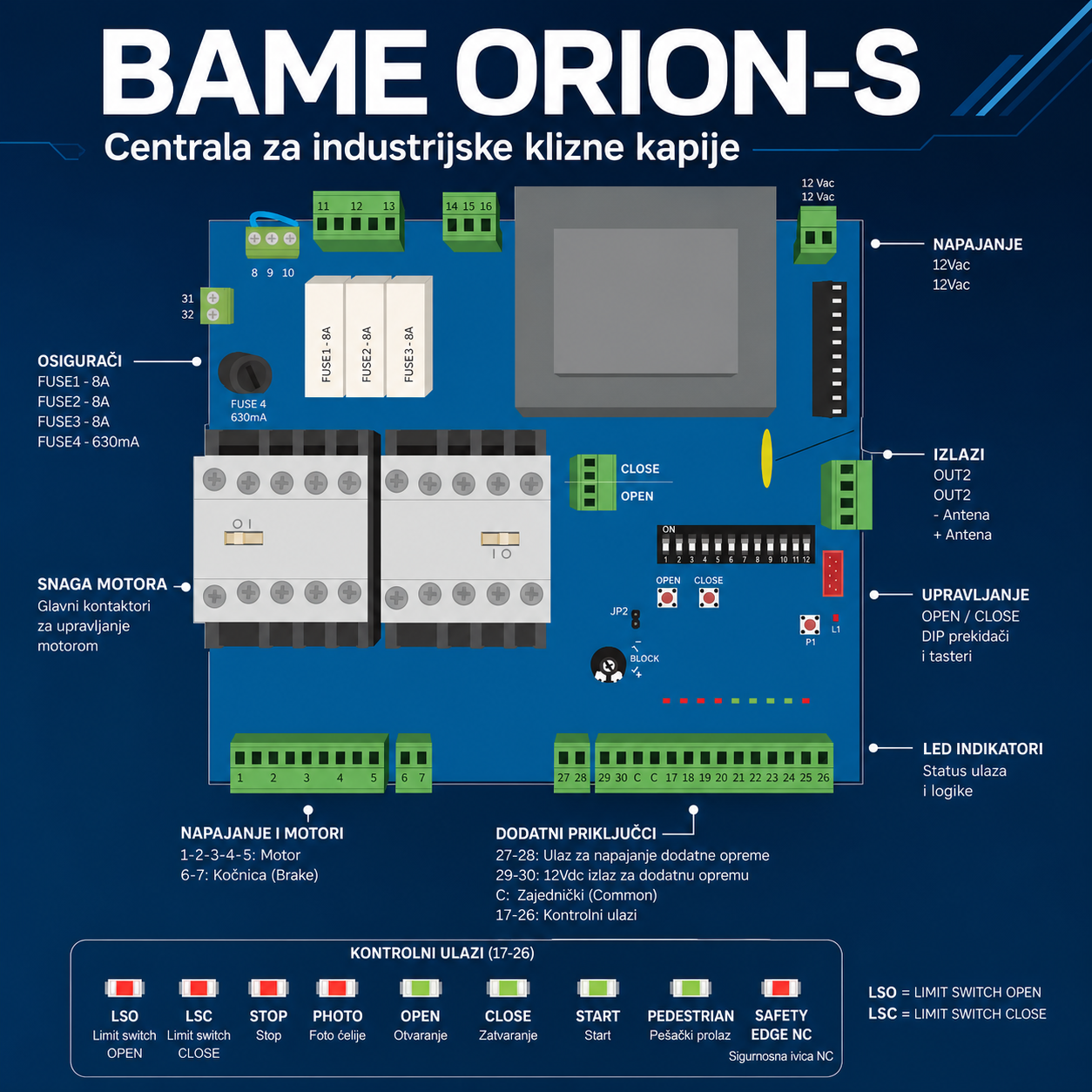

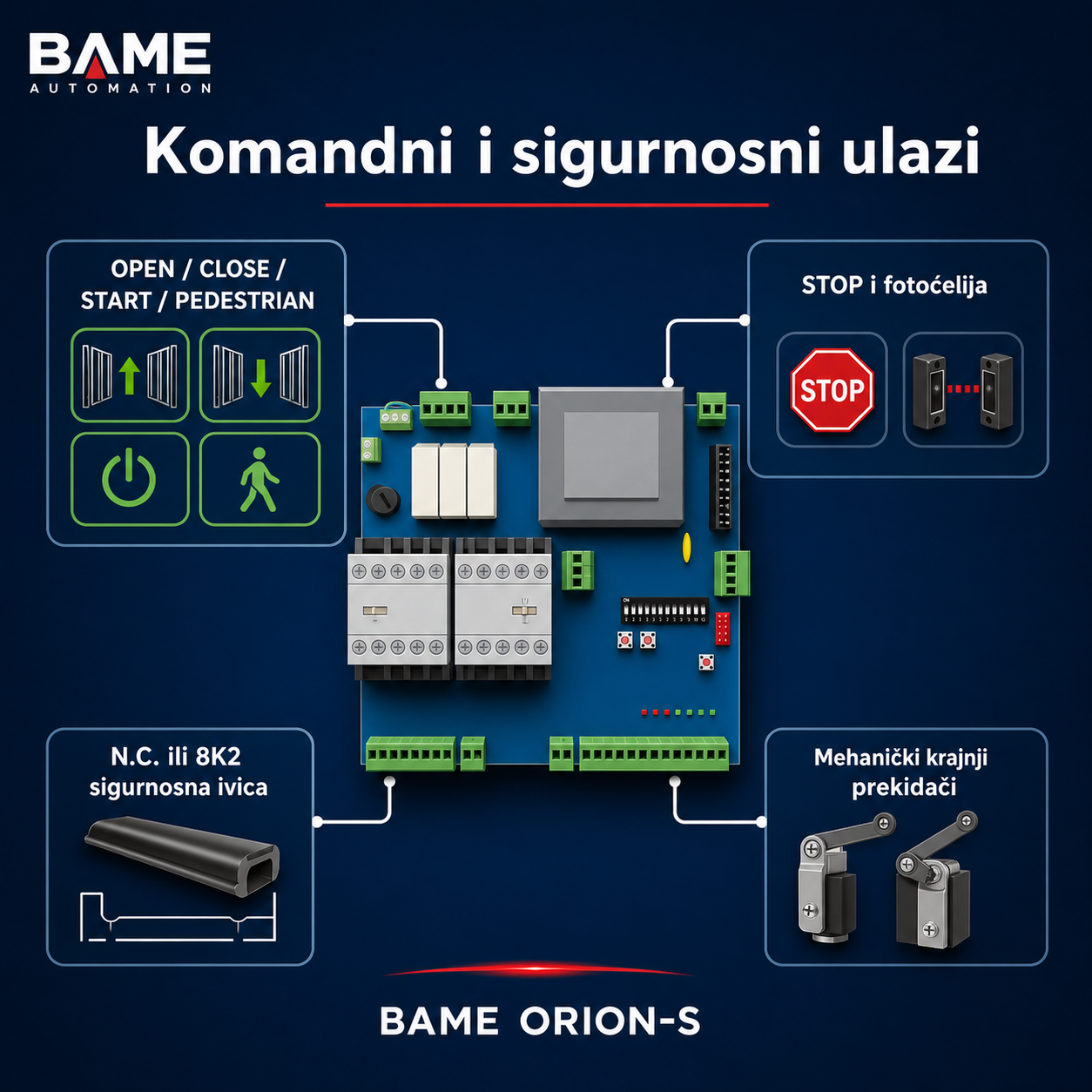

Na raspolaganju su OPEN, CLOSE, START i PEDESTRIAN komande, STOP, fotoćelija aktivna pri zatvaranju, N.C. i 8K2 sigurnosna ivica i obavezni krajnji prekidači. Ploča ima zasebne OPEN i CLOSE servisne tastere i LED indikaciju ulaza.
Kočnica, signalizacija i pribor

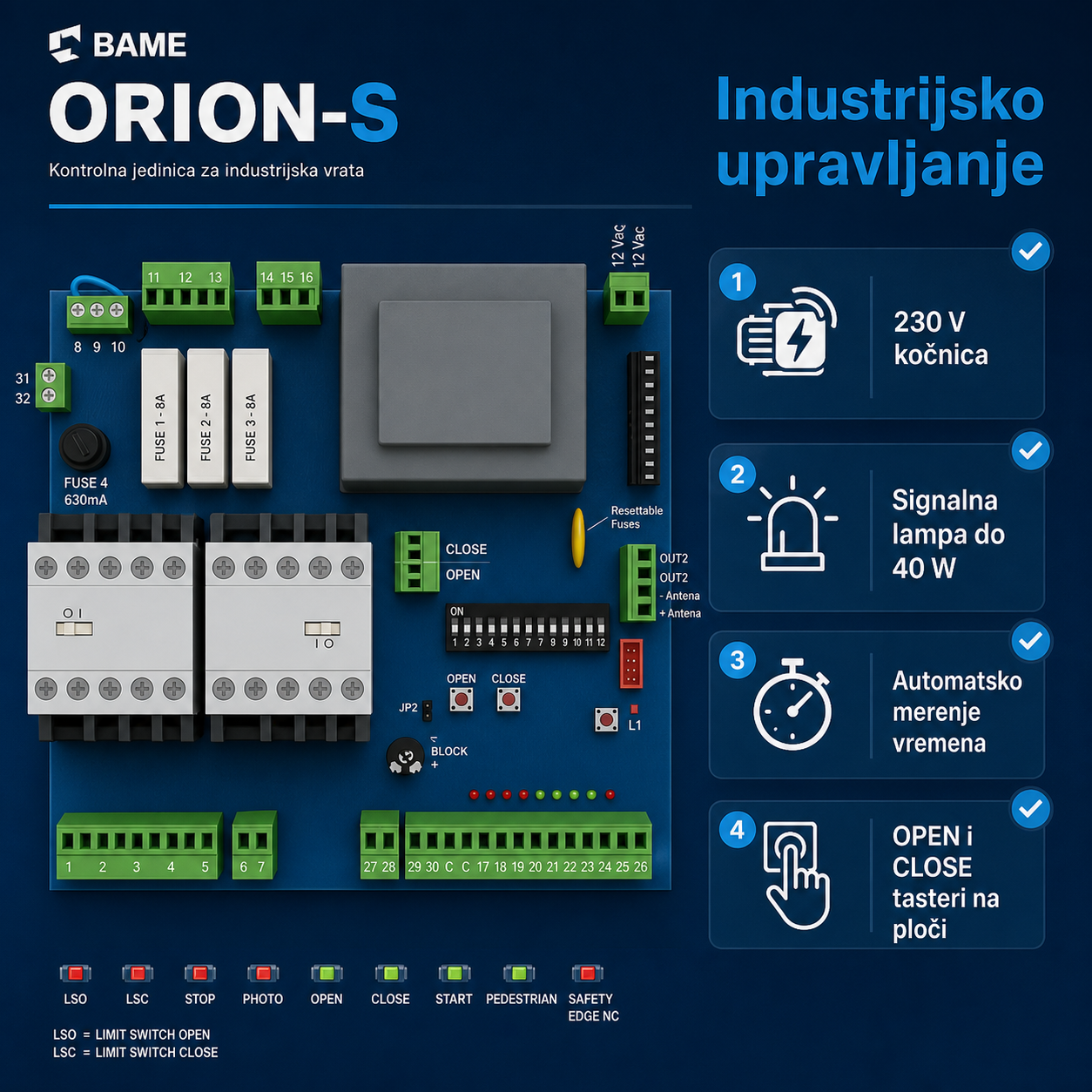

Centrala podržava spoljašnju i internu kočnicu 230 Vac, signalnu lampu do 40 W, foto-test i predtreptanje. Izlazi za pribor su 24 Vac do 500 mA i 12 Vac do 1 A.
Programiranje radnog ciklusa
ORION-S automatski meri radno vreme i pamti pauzu i delimično otvaranje. Funkcije se biraju DIP prekidačima. Radio modul RX1-I nije uključen i bira se prema sistemu daljinskog upravljanja.
Montaža i servis Dracom
Industrijsko napajanje, smer motora, kontaktori, kočnica i bezbednosni ulazi zahtevaju stručnu proveru. Dracom radi izbor opreme, povezivanje, programiranje, puštanje u rad i servis.
Tehničke specifikacije za BAME ORION-S centrala za industrijske klizne kapije 230/400 V
| Proizvođač | BAME |
|---|---|
| Model | ORION-S |
| Namena | Industrijske klizne kapije |
| Broj motora | 1 |
| Napajanje | 230/400 Vac |
| Tip motora | Jednofazni 230 Vac ili trofazni 230/400 Vac |
| Maksimalna snaga motora | 1500 W / 2 HP |
| Obavezni krajnji prekidači | Da |
| Automatsko merenje vremena | Da |
| Kočnica | 230 Vac – podržana |
| Signalna lampa | do 40 W |
| Suvi kontakt | do 5 A |
| Napajanje pribora 24 Vac | do 500 mA |
| Napajanje pribora 12 Vac | do 1 A |

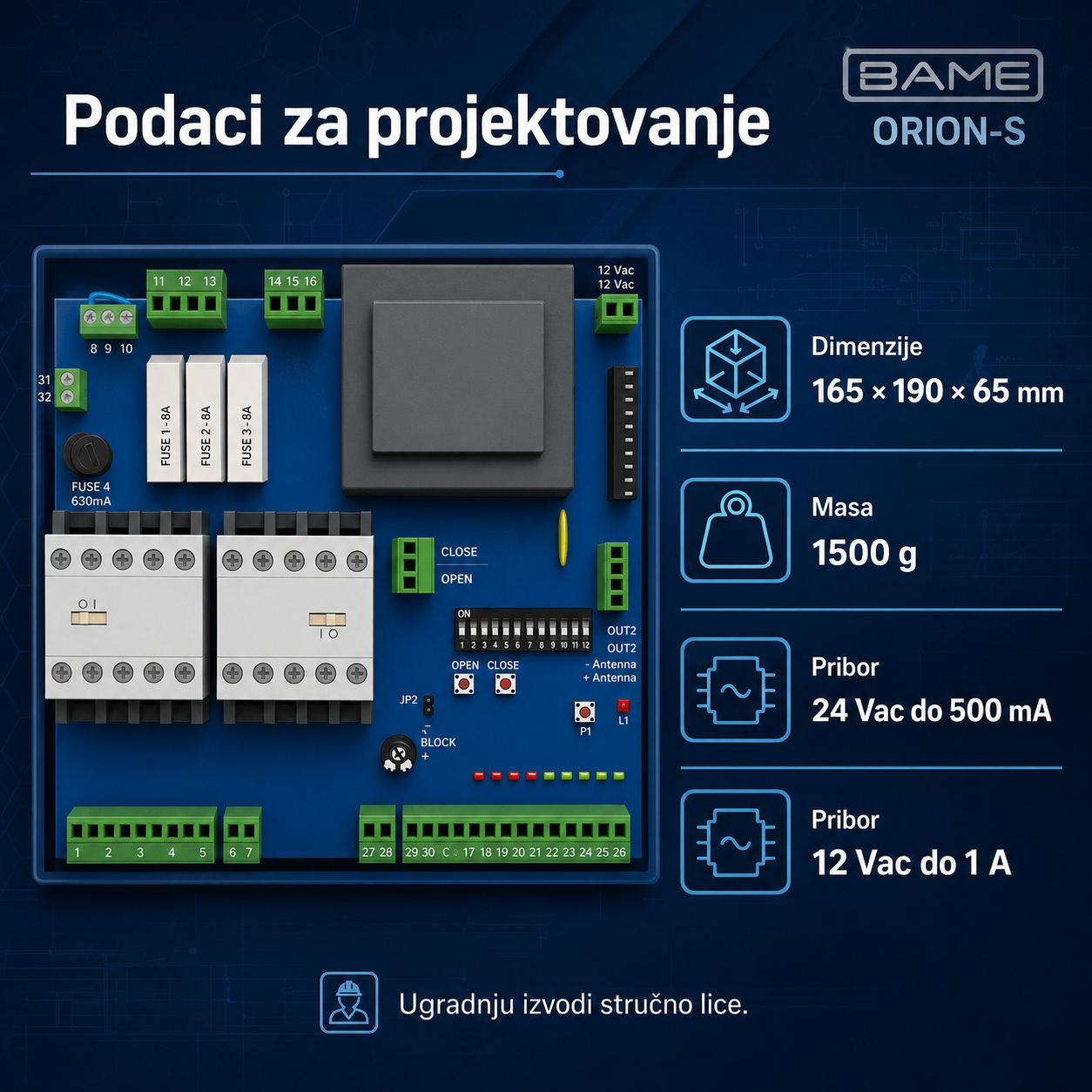

| Dimenzije | 165 × 190 × 65 mm |
| Masa | 1500 g |
| Komandni ulazi | OPEN, CLOSE, START, PEDESTRIAN |
| STOP ulaz | N.C. |
| Fotoćelija | N.C., aktivna pri zatvaranju |
| Sigurnosna ivica | N.C. ili 8K2 |
| Test fotoćelija | Da |
| Interna kočnica | Da – DIP podešavanje |
| Predtreptanje | Da – DIP podešavanje |
| Delimično otvaranje | Da |
| Prijemnik | RX1-I nije uključen |
| Tasteri na ploči | OPEN i CLOSE |
| Kompatibilni BAME motori | ROY 16-380 i ROY 20-400V potvrđeni na zvaničnim stranicama |

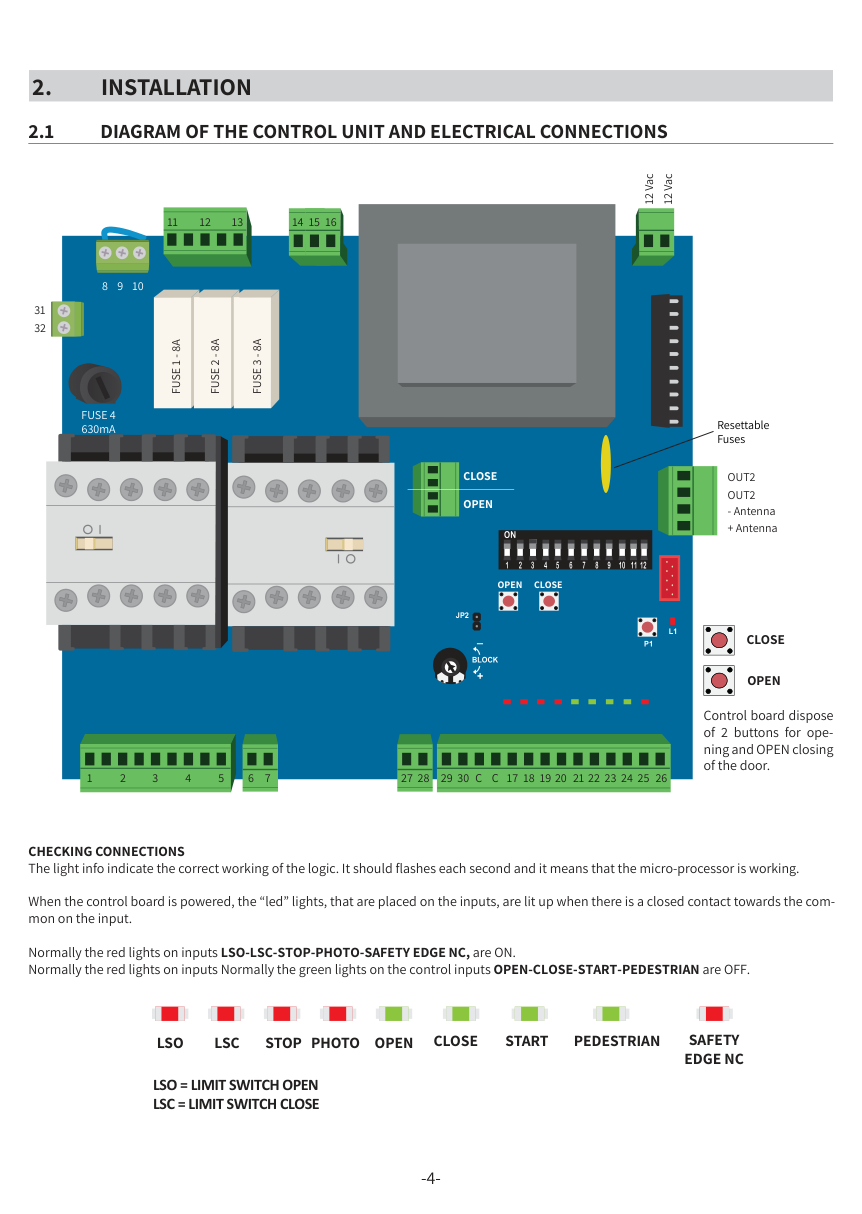

Uputstva i dokumentacija za BAME ORION-S centrala za industrijske klizne kapije 230/400 V
Galerija i video – BAME ORION-S centrala za industrijske klizne kapije 230/400 V
Najčešća pitanja za BAME ORION-S centrala za industrijske klizne kapije 230/400 V
Za šta je namenjena BAME ORION-S?
Za industrijske klizne kapije sa jednim motorom.
Koje napajanje podržava?
Podržava jednofazno ili trofazno napajanje 230/400 Vac prema šemi uputstva.
Kolika je maksimalna snaga motora?
Do 1500 W, odnosno 2 HP.
Da li upravlja sa dva motora?
Ne. Zvanično uputstvo navodi jedan motor.
Da li su krajnji prekidači obavezni?
Da. Uputstvo navodi rad isključivo sa krajnjim prekidačima.
Da li podržava fotoćelije?
Da, sa N.C. kontaktom i opcijom foto-testa.
Da li podržava sigurnosnu ivicu?
Da, N.C. ili 8K2 sigurnosnu ivicu.
Da li ima STOP ulaz?
Da, STOP je N.C. sigurnosni ulaz.
Da li podržava pešačko otvaranje?
Da, ima PEDESTRIAN ulaz i mogućnost delimičnog otvaranja.
Da li ima tastere na ploči?
Da, postoje OPEN i CLOSE servisni tasteri.
Da li podržava kočnicu?
Da, uputstvo opisuje spoljašnju i internu kočnicu 230 Vac.
Koliku signalnu lampu podržava?
Zvanično uputstvo navodi do 40 W.
Da li radio prijemnik dolazi uz centralu?
Ne. Uputstvo navodi da RX1-I nije uključen.
Sa kojim BAME motorima je potvrđena?
Zvanične BAME stranice je navode uz ROY 16-380 i ROY 20-400V.
Da li Dracom radi montažu i programiranje?
Da. Zbog 230/400 V instalaciju i puštanje u rad mora da izvede stručno lice.
