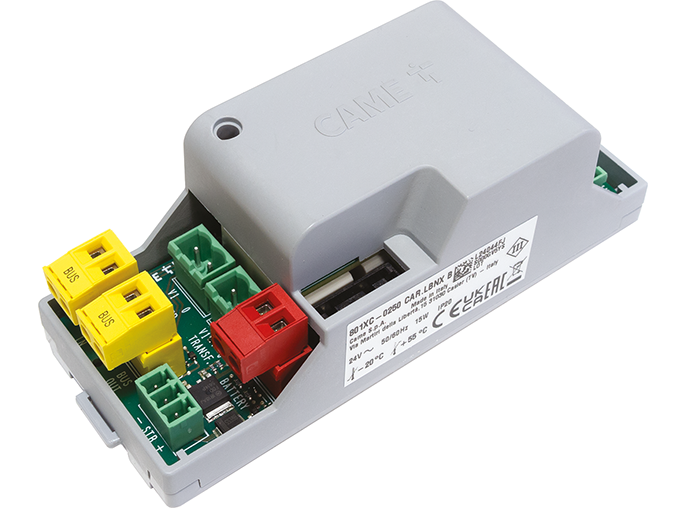

CAME LBNX 801XC-0250 – ploča za baterijsko napajanje automatike
CAME LBNX (801XC-0250), u uputstvu označen kao LBNX B, jeste ploča za rad automatike pri nestanku mrežnog napajanja, punjenje baterija i smanjenje potrošnje u stanju pripravnosti.
CAME LBNX 801XC-0250 – ploča za baterijsko napajanje automatike – opis proizvoda
CAME LBNX ploča za baterijsko napajanje automatike
CAME LBNX, kataloška šifra 801XC-0250, jeste elektronska ploča za rad kompatibilne automatike tokom nestanka mrežnog napajanja, punjenje baterija i uštedu energije u stanju pripravnosti. Najnovije tačno CAME uputstvo FA02405-EN koristi oznaku LBNX B za isti SKU.
Primena uz obaveznu proveru verzije uređaja
FA02405-EN dokumentuje povezivanje sa BKX operatorima i ZLB24SA/ZLB24SR upravljačkim pločama, kao i konfiguraciju za FROG-X motore. Kompatibilnost nije univerzalna: za određene BKX modele ne sme se koristiti firmware 1.0.14 ili stariji niti hardver pre J21410, a za ZLB24SA/ZLB24SR ne sme se koristiti firmware 1.1.4 ili stariji niti hardver pre J20944.
Potvrđene tehničke karakteristike
- radna temperatura od -20 do +55 °C i skladištenje od -25 do +70 °C;
- IP20 i procenjeni prosečan vek od 100.000 ciklusa u odgovarajućim uslovima;
- dve zatvorene olovne baterije bez održavanja od po 12 V;
- minimalni napon serijskog para 18 V i maksimalni napon punjenja 28 V;
- BKX konfiguracija: 5 Ah, apsorpcija 5 A, vršno 8 A tokom 5 s i oko 15 h do punog punjenja;
- FROG-X konfiguracija: 7,2 Ah, apsorpcija 7,2 A, vršno 15 A tokom 3 s i oko 20 h do punog punjenja.
Stručna ugradnja i bezbednost
Baterije nisu deo isporuke prema tačnom uputstvu. Povezivanje, provera hardverske i firmware verzije, izbor baterija i puštanje u rad moraju se prepustiti stručnom licu uz isključeno mrežno i baterijsko napajanje. Dracom proverava tačan model automatike, kompatibilnost, isporuku, ugradnju i servis u Beogradu i Srbiji.
Tehničke specifikacije za CAME LBNX 801XC-0250 – ploča za baterijsko napajanje automatike
| Proizvođač | CAME |
|---|---|
| Model | LBNX / LBNX B |
| SKU | 801XC-0250 |
| Tip proizvoda | Ploča za baterijsko napajanje i punjenje |
| Namena | Rad pri nestanku napajanja i ušteda energije |
| Kompatibilni sistemi | BKX, ZLB24SA/ZLB24SR i FROG-X prema FA02405-EN |
| Radna temperatura | -20 do +55 °C |
| Temperatura skladištenja | -25 do +70 °C |
| Prosečan vek | 100.000 ciklusa |
| Stepen zaštite | IP20 |
| Broj baterija | 2 |
| Tip baterija | Zatvorene olovne, bez održavanja |
| Napon po bateriji | 12 V |
| Minimalni napon para | 18 V |
| Maksimalni napon punjenja | 28 V |
| BKX kapacitet baterija | 5 Ah |
| BKX apsorpcija | 5 A |
| FROG-X kapacitet baterija | 7,2 Ah |
| FROG-X apsorpcija | 7,2 A |
| Baterije uključene | Ne |
Uputstva i dokumentacija za CAME LBNX 801XC-0250 – ploča za baterijsko napajanje automatike
Galerija i video – CAME LBNX 801XC-0250 – ploča za baterijsko napajanje automatike
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME LBNX 801XC-0250 – ploča za baterijsko napajanje automatike
Šta je CAME LBNX?
CAME LBNX 801XC-0250 je ploča za rad kompatibilne automatike tokom nestanka mrežnog napajanja, punjenje baterija i uštedu energije u stanju pripravnosti.
Zašto u uputstvu piše LBNX B?
Aktuelna modelska stranica koristi LBNX, dok najnovije tačno uputstvo FA02405-EN za isti SKU koristi LBNX B; oba naziva su evidentirana bez promene kataloške šifre.
Koja je tačna kataloška šifra?
Tačna CAME šifra proizvoda je 801XC-0250.
Da li služi kao rezervno napajanje?
Omogućava rad kompatibilne automatike pri nestanku mrežnog napajanja kada je pravilno povezana sa odgovarajućim baterijama i podržanim uređajem.
Da li puni baterije?
Da. Tačna CAME modelska stranica i uputstvo opisuju ploču za punjenje baterija.
Da li smanjuje potrošnju?
Uputstvo navodi uštedu energije u stanju pripravnosti u podržanoj konfiguraciji.
Sa kojim sistemima radi?
FA02405-EN dokumentuje BKX operatore, ZLB24SA/ZLB24SR ploče i konfiguraciju za FROG-X; tačan model, hardver i firmware moraju se proveriti pre ugradnje.
Da li radi sa svakom verzijom BKX motora?
Ne. Za navedene BKX modele uputstvo isključuje firmware 1.0.14 ili stariji i hardver pre J21410.
Da li radi sa svakom ZLB24SA ili ZLB24SR pločom?
Ne. Uputstvo isključuje firmware 1.1.4 ili stariji i hardver pre J20944.
Koliko baterija koristi?
Dokumentovane konfiguracije koriste dve baterije povezane u seriju.
Koji tip baterija je potreban?
Uputstvo navodi zatvorene olovne baterije bez održavanja.
Koliki je napon baterija?
Svaka baterija je 12 V; minimalni napon serijskog para pre automatskog isključenja je 18 V, a maksimalni napon punjenja 28 V.
Da li su baterije uključene?
Ne. FA02405-EN eksplicitno navodi da baterije nisu isporučene sa proizvodom.
Koji je stepen zaštite?
Uputstvo navodi IP20; uređaj se ugrađuje unutar predviđene kompatibilne opreme, ne kao samostalan spoljašnji uređaj.
Koji je radni temperaturni opseg?
Potvrđen je opseg od -20 do +55 °C, uz dokumentovano smanjenje efikasnosti i veka baterija pri ekstremnim temperaturama.
Koliki je prosečan vek ploče?
Uputstvo navodi indikativan prosečan vek od 100.000 ciklusa u odgovarajućim uslovima upotrebe i održavanja.
Koliki je kapacitet za BKX konfiguraciju?
Za BKX konfiguraciju dokumentovane su baterije od 5 Ah i približno 15 sati do punog punjenja.
Koliki je kapacitet za FROG-X konfiguraciju?
Za FROG-X konfiguraciju dokumentovane su baterije od 7,2 Ah i približno 20 sati do punog punjenja.
Da li korisnik može sam da ugradi ploču?
Ne preporučuje se. Rad uključuje mrežno i baterijsko napajanje, proveru hardvera i firmware-a i mora ga izvršiti kvalifikovan stručnjak prema FA02405-EN.
Kako proveriti kompatibilnost?
Pošaljite tačan model i SKU operatora ili ploče, fotografiju oznake hardvera, firmware verziju i postojeću konfiguraciju; Dracom proverava kompatibilnost, baterije, ugradnju i servis.
