Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg
56.000,00рсд sa PDV-om
Aro 600MM je 24 V komplet za automatizaciju dvokrilne kapije do 3 m i 350 kg po krilu. Sadrži dva linearna motora, centralu ID-200 sa prijemnikom, dva daljinca i montažne nosače. Dracom obezbeđuje stručnu proveru, montažu i servis.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg – opis proizvoda
Aro 600MM – automatika za dvokrilnu kapiju
Aro 600MM je komplet za automatizaciju dvokrilne kapije sa krilima dužine do 3 m i mase do 350 kg po krilu. Linearni motori rade na 24 V DC, a upravljanje obavlja centrala ID-200 sa integrisanim radio-prijemnikom.

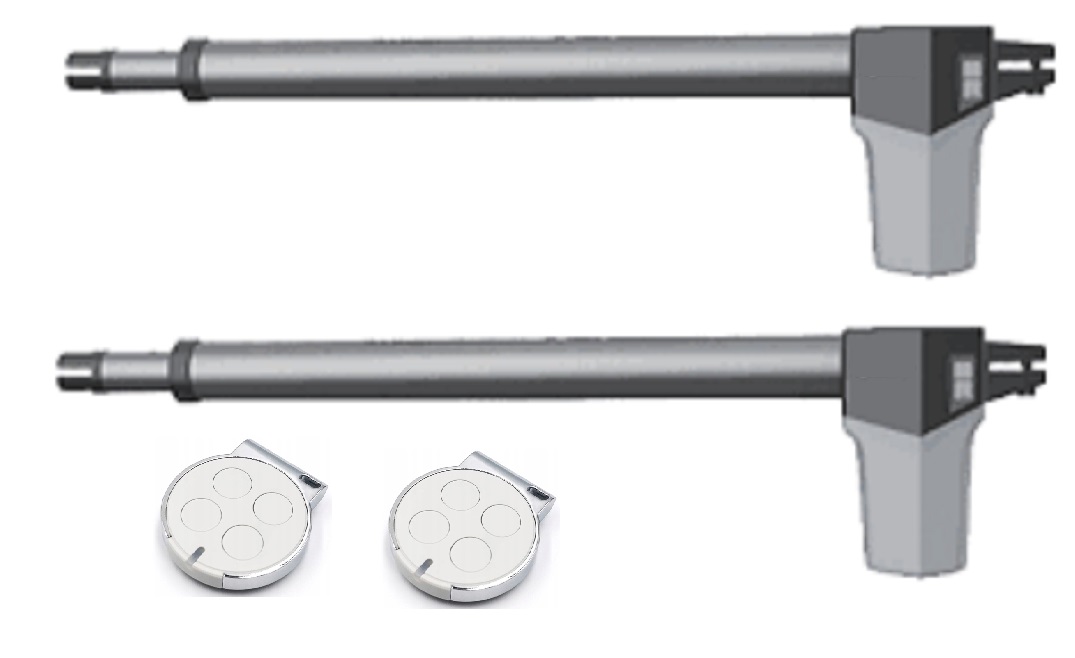

Šta sadrži komplet?
- 2 linearna motora Aro 600MM;
- centralu ID-200 sa integrisanim prijemnikom;
- 2 daljinska upravljača;
- prednje i zadnje nosače za montažu motora.
Fotoćelije, signalna lampa i ostala dodatna oprema nisu navedeni kao deo ovog osnovnog kompleta i ugovaraju se prema projektu. Time se Aro 600MM razlikuje od proširenih setova sa dodatnom opremom.
Prednosti za korisnika
- automatizacija kapije do 3 m i 350 kg po krilu;
- brzo otvaranje do približno 10 s za 90° kada geometrija i podešavanje to dozvoljavaju;
- podesivo usporavanje i osetljivost na prepreku preko centrale ID-200;
- pešački prolaz otvaranjem samo jednog krila;
- podrška za fotoćelije, drugi foto-stop par, STOP, električnu bravu i blink lampu;
- mogućnost rezervnog baterijskog napajanja uz pravilno dimenzionisanu instalaciju;
- ručno mehaničko otključavanje motora pri nestanku napajanja.
Centrala ID-200
ID-200 upravlja jednim ili sa dva niskonaponska motora. Podržava step-by-step, automatsko zatvaranje, stanarski režim i odvojene komande otvaranja/zatvaranja. Vreme pauze podešava se od 0 do 99 sekundi, dok se usporavanje i osetljivost fino podešavaju nakon učenja radnog vremena.
Ulazi obuhvataju START, pešački prolaz, fotoćelije, foto-stop i sigurnosni STOP. Izlazi su predviđeni za dva motora, električnu bravu i blink lampu 12/24 V. Montažu, ožičenje i programiranje mora da izvrši stručno lice.
Tehnički pregled
| Model | Aro 600MM |
|---|---|
| Namena | Dvokrilna kapija |
| Napajanje motora | 24 V DC |
| Najveća dužina krila | do 3 m |
| Najveća masa krila | do 350 kg |
| Deklarisana snaga motora | 80 W |
| Deklarisani potisak | 2000 N |
| Vreme otvaranja | do približno 10 s / 90°, zavisno od geometrije i podešavanja |
| Stepen zaštite | IP44 |
| Centrala | ID-200 |
| Ručno otključavanje | Da, mehaničko |
Pre montaže
Maksimalna dužina i masa nisu jedini kriterijumi. Kapija mora da se kreće lako ručno, bez zapinjanja, uvijanja i prevelikog opterećenja šarki. Položaj nosača, širina stubova, ugao otvaranja, izloženost vetru i broj ciklusa direktno utiču na izbor i pouzdanost automatike.
Za tačnu procenu pošaljite fotografije kapije i stubova, širinu i približnu masu svakog krila, ugao otvaranja i lokaciju. Pozovite 061/24-13-946 ili pišite na info@dracom.rs.
Tehničke specifikacije za Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg
| Тежина | 12 кг |
|---|---|
| Димензије | 98 × 95 × 1196 мм |
| Proizvođač | |
| Napajanje | |
| Brzina motora | |
| Max. težina krila | |
| Max. dužina krila | |
| Snaga motora | |
| Stepen zaštite | |
| Krajnji prekidači | |
| Enkoder | |
| Centrala | |
| Radna frekvencija | |
| Vrsta koda | |
| Broj RF kanala | |
| Dodatne mogućnosti |
Uputstva i dokumentacija za Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg
Galerija i video – Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg
Najčešća pitanja za Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg
Za kakvu kapiju je namenjen Aro 600MM?
Za dvokrilnu kapiju do 3 m dužine i 350 kg mase po krilu, uz obaveznu proveru šarki, stubova, vetra i broja ciklusa.
Šta tačno sadrži osnovni komplet?
Dva motora Aro 600MM, centralu ID-200 sa integrisanim prijemnikom, dva daljinca i prednje i zadnje montažne nosače.
Da li su fotoćelije i signalna lampa uključene?
Nisu navedene kao deo ovog osnovnog kompleta; mogu se dodati prema projektu i zahtevima bezbednosti.
Šta omogućava centrala ID-200?
Upravlja jednim ili dva motora i podržava automatsko zatvaranje, pešački prolaz, usporavanje, podešavanje osetljivosti, fotoćelije, STOP, blink lampu i električnu bravu.
Koje režime rada podržava ID-200?
Step-by-step 5T, step-by-step sa automatskim zatvaranjem AT, stanarski CD, odvojeno otvaranje/zatvaranje OC i isti režim sa automatskim zatvaranjem OA.
Kako se podešava automatsko zatvaranje?
Pauza se u meniju 5P podešava od 0 do 99 sekundi, a zatim se bira logika AT ili OA koja omogućava automatsko zatvaranje.
Da li postoji pešački prolaz?
Da. Poseban ulaz i drugi radio-kanal mogu da otvore samo motor 2, odnosno jedno krilo kapije.
Kako rade fotoćelije?
Pri zatvaranju komanda fotoćelije ponovo otvara kapiju, a tokom pauze restartuje odbrojavanje. Foto-stop ulaz može da zaustavi otvaranje dok se zona ne oslobodi.
Šta radi STOP ulaz?
STOP je normalno zatvoren sigurnosni ulaz koji zaustavlja motore i ne dozvoljava novo kretanje dok je aktivan.
Da li centrala podržava električnu bravu?
Da. ID-200 ima izlaz za električnu bravu i podesivo vreme aktiviranja.
Da li je moguće rezervno baterijsko napajanje?
Da, ID-200 podržava 12/24 V bateriju i ima ugrađeni punjač; izbor napona i kapaciteta mora da uradi instalater.
Kako se uče radna vremena?
Centrala ima automatsku AU i manuelnu MN proceduru. Tokom učenja sigurnosni ulazi mogu biti privremeno isključeni, zato postupak izvodi stručno lice.
Kako se dodaje daljinac?
U meniju LC bira se kanal C1 za START ili C2 za pešački prolaz, zatim se šalje kod daljinca i proverava potvrda na displeju.
Može li se obrisati samo jedan daljinac?
Da. U režimu RT može se obrisati pojedinačan kod, a uz dodatnu potvrdu i svi kodovi iz memorije.
Kako se kapija otvara kada nema struje?
Motor ima mehaničko ručno otključavanje. Pre toga isključite napajanje i proverite da nema mehaničkog kvara ili nekontrolisanog kretanja krila.
Da li je 3 m i 350 kg dovoljno za izbor motora?
Ne. Vetar, ispuna krila, stanje šarki, širina stubova, ugao otvaranja i učestalost rada mogu zahtevati drugačije rešenje.
Koliko često je potrebno održavanje?
Uputstvo za ID-200 zahteva periodičnu proveru automatike na svakih šest meseci, koju treba da izvrši kvalifikovani tehničar.
Da li Dracom radi montažu i servis?
Da. Za procenu pošaljite fotografije, mere krila, dimenzije stubova, lokaciju i očekivani broj dnevnih otvaranja.
Problemi i rešenja za Aro 600MM set za dvokrilnu kapiju do 3 m i 350 kg
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
