Beninca ZED24.RI — motor za sekcijska garažna vrata – opis proizvoda

Beninca ZED24.RI — motor za sekcijska garažna vrata

Name: Beninca ZED24.RI — motor za sekcijska garažna vrata
Brand: Beninca
SKU: BENINCA-ZED24-RI

Beninca ZED24.RI – 24 V motor sa centralom za kontrategna kip vrata

Beninca ZED24.RI je 24 Vdc pogon za intenzivno korišćena kontrategna kip garažna vrata. U kućištu su integrisani CP.ZED24 centrala, 433,92 MHz ARC radio-prijemnik, svetlo, krajnji prekidači i komandni tasteri. Proizvođač navodi vrata do 10 m² sa jednim, odnosno do 14 m² sa dva pravilno projektovana motora.

Tehnički podaci

Mrežno napajanje centrale	230 Vac, 50/60 Hz
Napajanje motora	24 Vdc
Maksimalna apsorbovana struja kompleta	1 A
Obrtni moment	260 Nm
Vreme otvaranja	10–15 s
Radni režim	intenzivna upotreba
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Površina vrata	do 10 m² sa jednim / do 14 m² sa dva motora
Masa	10,2 kg
Radio-prijemnik	433,92 MHz ARC, do 64 predajnika

Upravljanje i zaštita

CP.ZED24 podržava automatsku i poluautomatsku logiku, ulaze OPEN, CLOSE, STOP, korak-po-korak, fotoćeliju i sigurnosnu ivicu N.C. ili 8K2. Amperometrijska detekcija omogućava elektronsko ograničavanje sile i prepoznavanje prepreke, ali ne zamenjuje pravilno balansirana vrata i obavezne spoljne zaštitne uređaje.

Baterijski rad i dva motora

Beninca navodi mogućnost opcionog baterijskog rada. Baterija i odgovarajući pribor nisu navedeni kao standardni sadržaj motora i ne smeju se predstavljati kao uključeni. Kod instalacije sa dva motora potrebni su simetrična mehanika, usklađeni kraci prenosa i stručno podešavanje.

Izbor, montaža i servis

Površina nije jedini kriterijum: proveravaju se masa, balans kontratega, dimenzije, tačke oslonca, hod krakova, prostor, broj ciklusa i stanje vrata. Dracom pruža proveru kompatibilnosti, isporuku, montažu i servis u Beogradu i Srbiji. Za ponudu pošaljite mere, fotografije otvorenih i zatvorenih vrata, masu i procenjeni dnevni broj ciklusa.

Video i dokumentacija

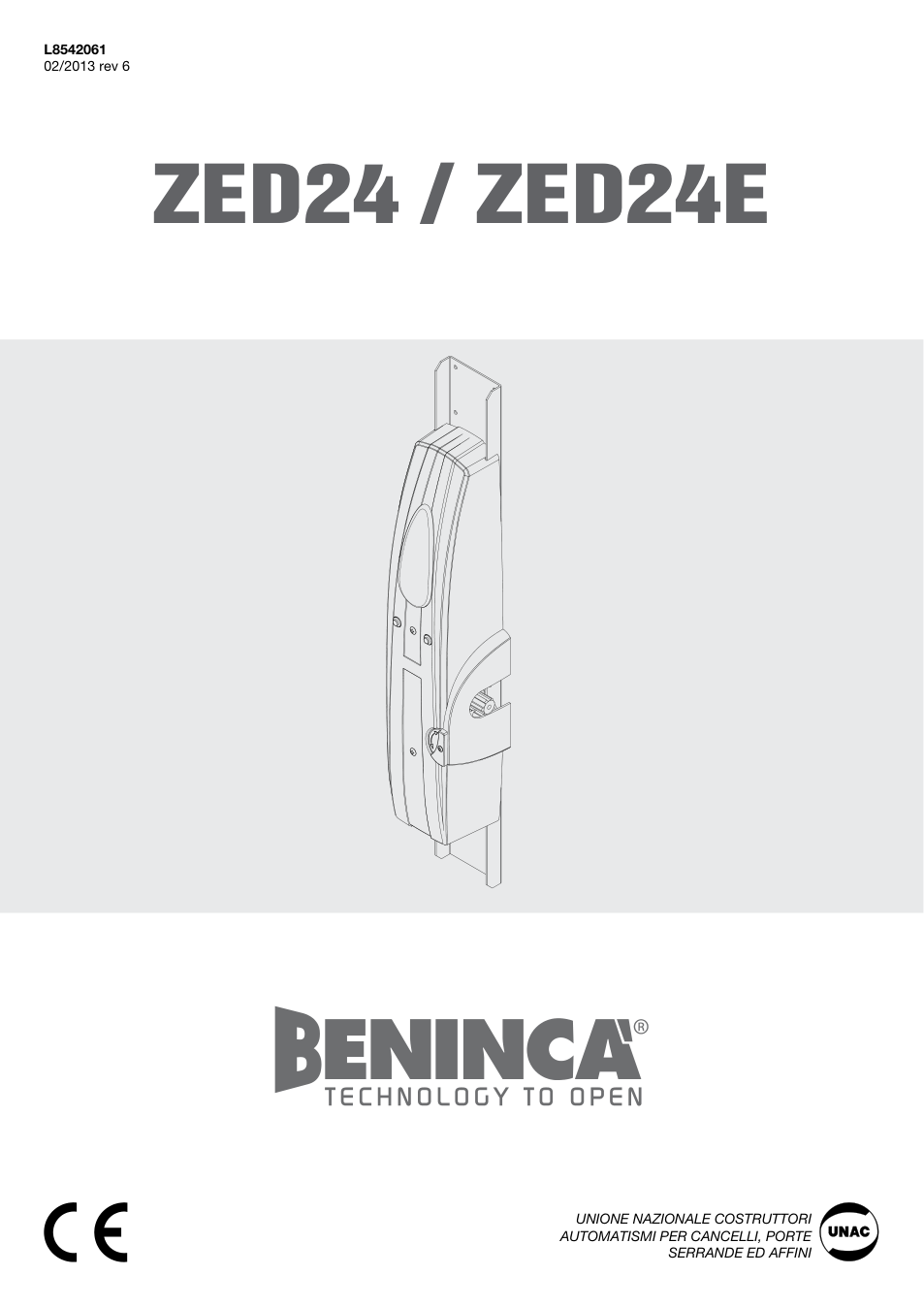

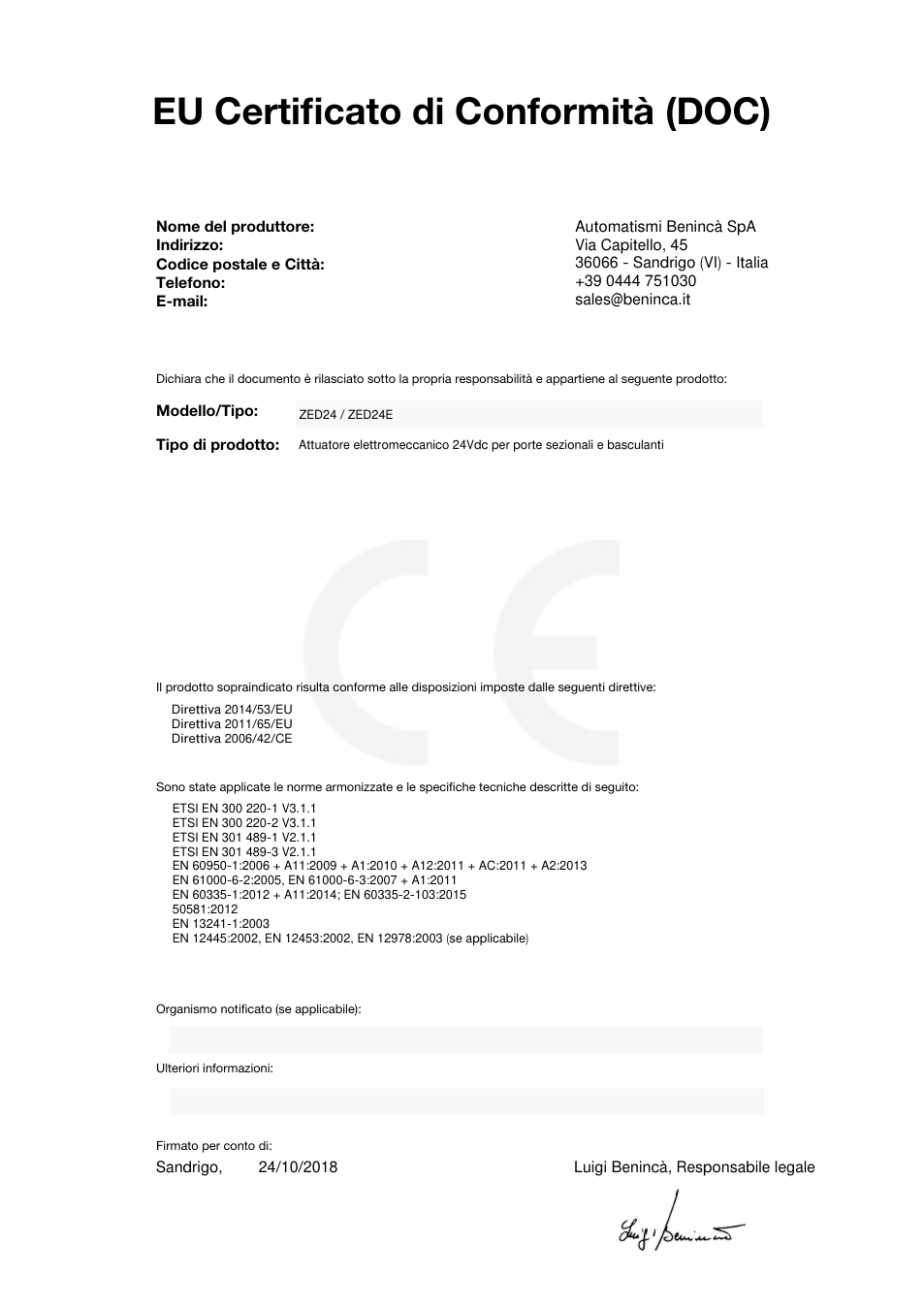

U lokalnoj bazi su zvanično englesko uputstvo i deklaracije, kao i srpski tehnički sažetak. Dostupni video-prikazi pokazuju Beninca ZED porodicu na kontrategnim vratima, ali ne potvrđuju tačan ZED24.RI podmodel; tehničke funkcije se zato zasnivaju isključivo na zvaničnom izvoru.

Tehnički podaci

Podatak	Vrednost	Izvor
Napajanje sistema	230	web
Napajanje motora	24	web+manual
Max struja	1	web+manual
Obrtni moment	260	web+manual
Vreme otvaranja	10-15	web
Režim rada	intenzivna upotreba (web) / 30% (manual)	web+manual
Stepen zaštite	IP40	web
Radna temperatura	-20/+50	web
Max površina vrata (1 motor)	10	web
Max površina vrata (2 motora)	14	web
Težina	10.2 (web) / 10 (manual)	web+manual
Ugrađena centrala	da	web
Integrisani prijemnik	da – 433.92MHz ARC	web
Broj daljinskih	64	web
Enkoder	ne – amperometrijska detekcija	web
Opciono baterijsko napajanje	da	web
Broj motora po paleti	50	web

Problemi i rešenja

## Motor se ne pokreće

## Vrata se zaustavljaju usled "lažne" detekcije prepreke

## Daljinski upravljač ne radi

## Baterijsko napajanje ne radi

Proveriti napajanje 230Vac na ulazu centrale.
Proveriti napon na izlazu ka motoru (24Vdc).
Proveriti bateriju (ako je instalirana opcija baterijskog napajanja).
Proveriti da li je aktiviran ručni otključavajući mehanizam.
Proveriti podešavanje amperometrijskog senzora (osetljivost).
Proveriti mehaničku slobodu kretanja vrata (trenje, savijene šine).
Proveriti da li je registrovan u integrisanom prijemniku (max 64).
Proveriti bateriju daljinskog upravljača.
Proveriti stanje/napon baterije.
Proveriti kablovske veze baterije sa centralom.

Tehničke specifikacije za Beninca ZED24.RI — motor za sekcijska garažna vrata

Proizvođač	Beninca
Model	ZED24.RI
Vrsta proizvoda	Motori za segmentna vrata

Uputstva i dokumentacija za Beninca ZED24.RI — motor za sekcijska garažna vrata

Galerija i video – Beninca ZED24.RI — motor za sekcijska garažna vrata

Video – Beninca ZED24.RI — motor za sekcijska garažna vrata

Najčešća pitanja za Beninca ZED24.RI — motor za sekcijska garažna vrata

Zašto je ZED24.RI 24Vdc a ne 230Vac motor?

24Vdc sistemi su bezbedniji za rad i pogodniji za intenzivnu upotrebu sa čestim ciklusima.

Da li ZED24.RI ima ugrađenu centralu?

Da, centrala i prijemnik su integrisani u sam motor.

Koji je obrtni moment ZED24.RI motora?

260Nm.

Da li ZED24.RI ima enkoder?

Ne, koristi amperometrijski senzor za detekciju prepreka umesto enkodera.

Da li postoji baterijsko napajanje?

Da, opciono baterijsko napajanje omogućava rad prilikom nestanka struje.

Koja je maksimalna površina vrata za ZED24.RI?

10m² sa jednim motorom, odnosno 14m² sa dva motora.

Koliko traje otvaranje vrata?

Između 10 i 15 sekundi.

Za koju vrstu objekata je namenjen ZED24.RI?

Za komercijalne objekte sa intenzivnom, čestom upotrebom vrata.

Koliko daljinskih upravljača može da se registruje?

Do 64 daljinska upravljača u integrisanom prijemniku.

Koja centrala se koristi za dva motora?

CP.ZED24 centrala, 24Vdc 5.5A+5.5A za motore.
