Beninca VN.S40 — motor za sekcijska garažna vrata
Beninca VN.S40 — jednofazni motor (230V) sa plastičnim kućištem za industrijska sekcijska i rolo vrata do 35m², finija redukcija 1/40, obrtni moment do 130Nm, IP40.
Beninca VN.S40 — motor za sekcijska garažna vrata – opis proizvoda
Beninca VN.S40 — motor za sekcijska garažna vrata

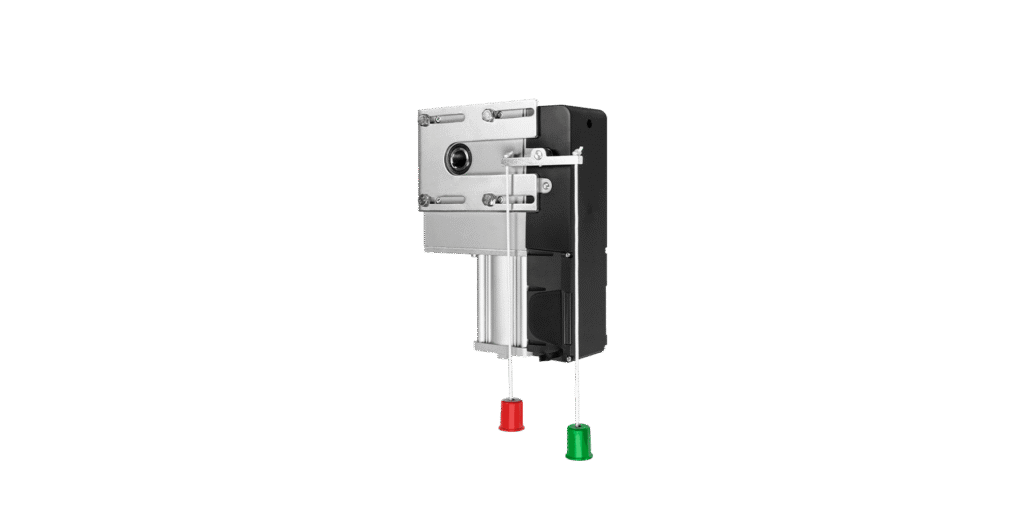

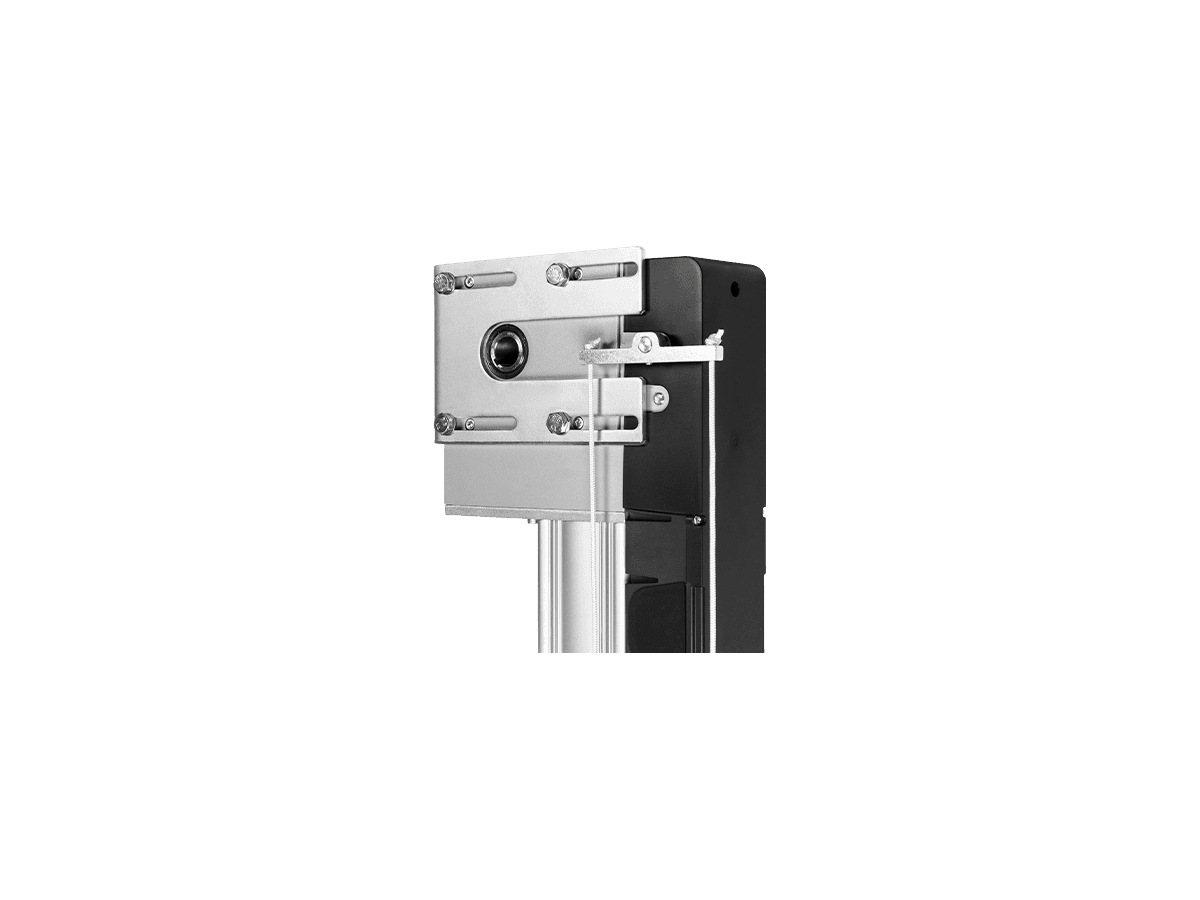

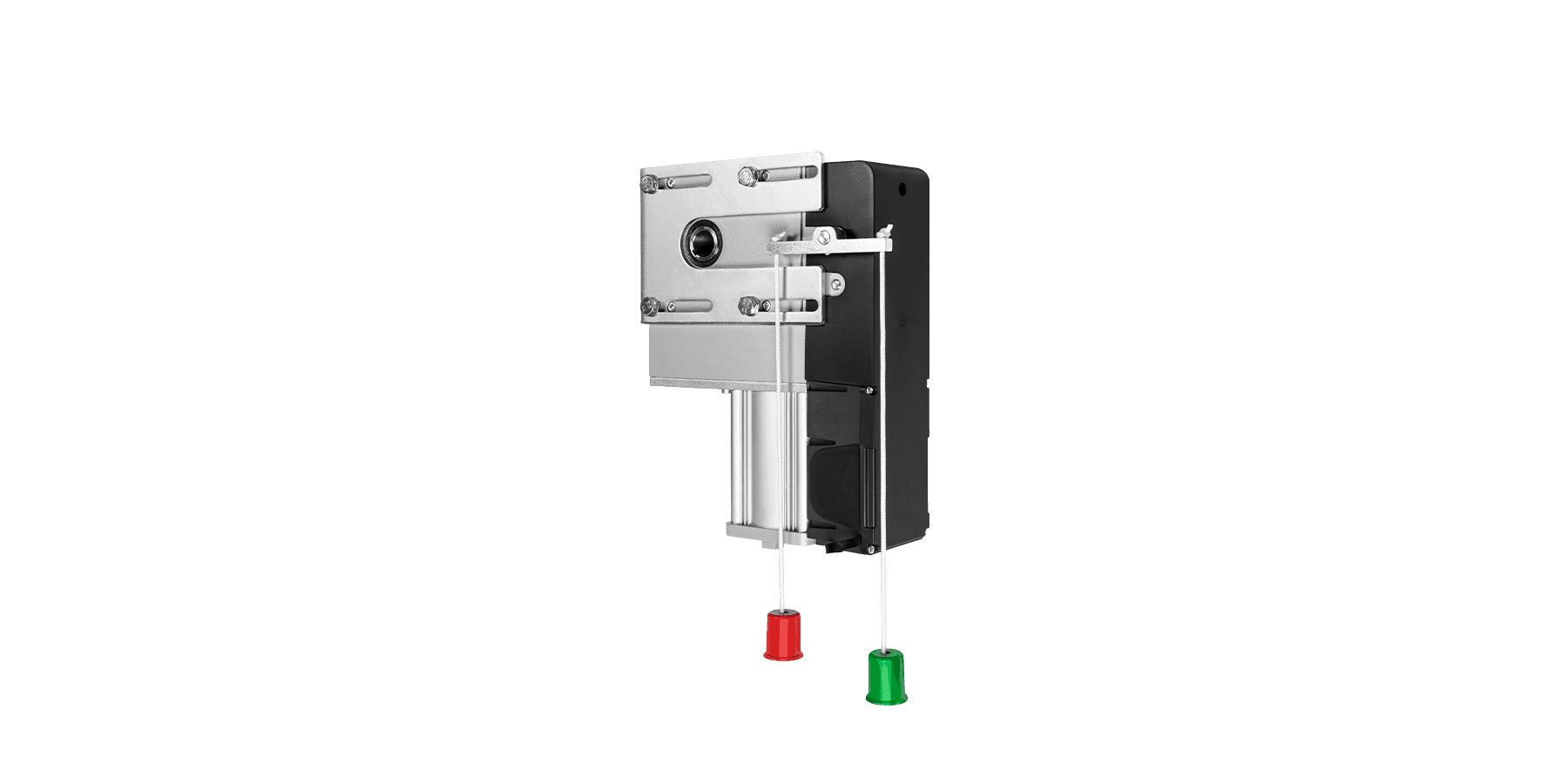

Beninca VN.S40 — motor sa plastičnim kućištem za sekcijska i rolo vrata, finija redukcija
Beninca VN.S40 je jednofazni (230V) motor za industrijska sekcijska i rolo vrata, sa plastičnim kućištem i finijom redukcijom krajnjih pozicija (1/40) u odnosu na VN.S20, što omogućava precizniju regulaciju kod vrata sa velikim brojem obrtaja.
Ključne karakteristike
- Napajanje: 230 Vac jednofazno, 50/60 Hz
- Maksimalna struja: 3.3A
- Obrtni moment: do 130Nm (prema zvaničnom web sajtu; arhivirano uputstvo navodi 105Nm — videti napomenu o konfliktu izvora)
- Redukcija krajnjih pozicija: 1/40 (38 izlaznih obrtaja)
- Režim rada: 30% (web) / 50% (arhivirano uputstvo)
- Stepen zaštite: IP40
- Maksimalna preporučena površina vrata: 35m²
- Podmazivanje: uljno (Agip Blasia 32)
- Težina: približno 15.2kg
Napomena o obrtnom momentu
Postoji razlika između vrednosti obrtnog momenta navedene na zvaničnom web sajtu (130Nm) i vrednosti iz arhiviranog uputstva (105Nm) — isti obrazac konflikta viđen kod cele VN.M/VN.S porodice motora.
Centrala
VN.S40 nema ugrađenu upravljačku centralu. Za punu automatizaciju preporučuju se CELL.P, START ili THINKY.
Primena
Idealan izbor za industrijska sekcijska i rolo vrata gde je potrebna finija kontrola krajnjih pozicija nego kod VN.S20 varijante.
Tehnički podaci
| Podatak | Vrednost | Izvor |
|---|---|---|
| Namena | Industrijska sekcijska/rolo vrata | Zvanicni web |
| Napajanje | 230 | Web + manual |
| Maksimalna apsorbovana struja | 3.3 (web) / 3.0 (manual) | Web + manual |
| Obrtni moment | 130 (web) / 105 (manual) | Web + manual |
| Maksimalan broj izlaznih obrtaja | 38 | Zvanicni web |
| Redukcija krajnjih pozicija | 1/40 | Zvanicni web |
| Rezim rada | 30% (web) / 50% (manual) | Web + manual |
| Stepen zastite | IP40 | Zvanicni web |
| Maksimalna povrsina vrata | 35 | Zvanicni web |
| Maksimalna tezina vrata | 4800 | Manual |

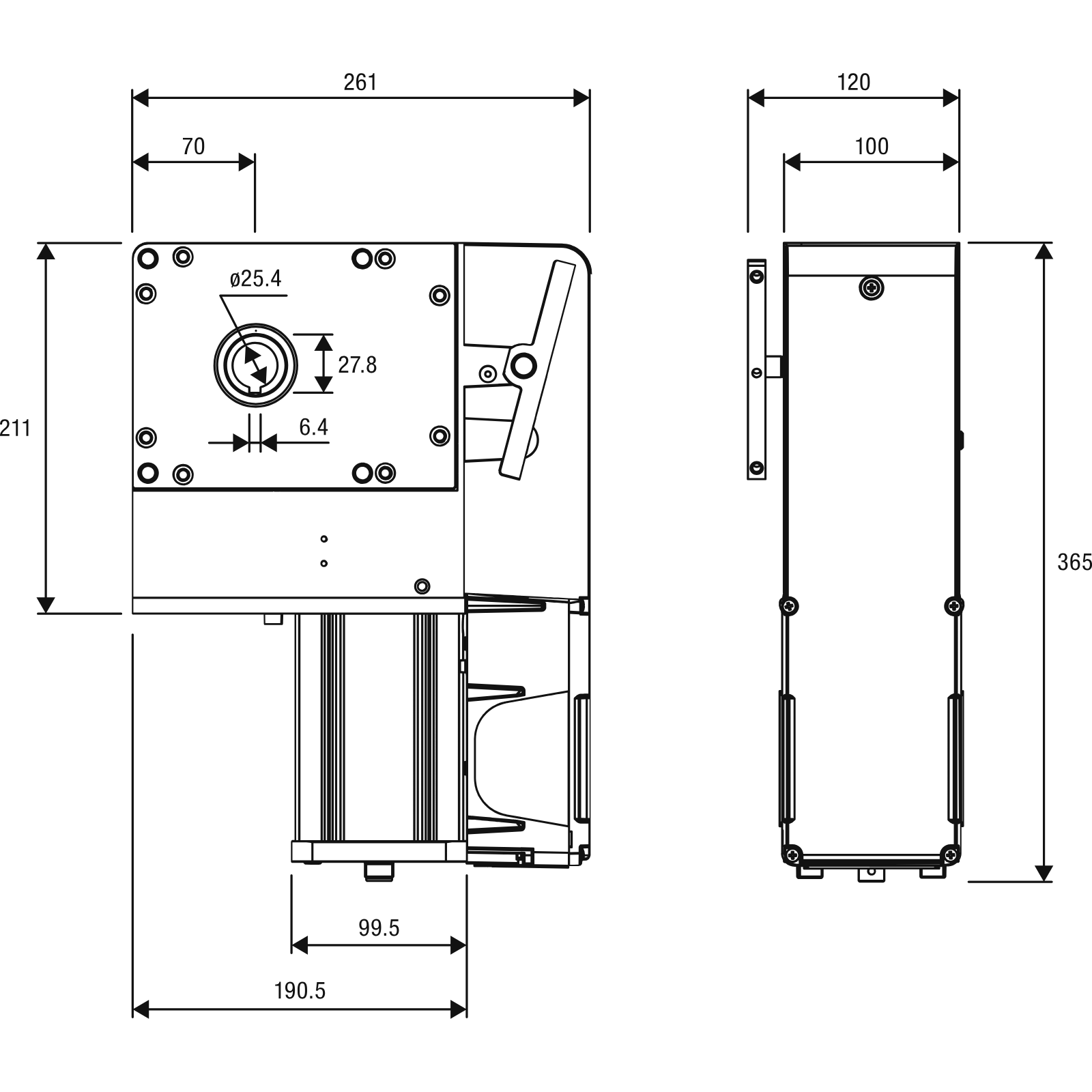

| Otvor osovine | 25.4 | Manual |
| Enkoder | Ne | Zvanicni web |
| Tezina | 15.2 (web) / 15 (manual) | Web + manual |
| Broj motora po paleti | 32 | Zvanicni web |
Problemi i rešenja
## Motor se ne pokreće
## Vrata se ne zaustavljaju na tačnoj poziciji
## Motor se pregreva ili se aktivira termička zaštita
## Brzo otkočivanje ne radi ispravno
## Neusaglašenost obrtnog momenta sa dokumentacijom
- Proverite jednofazno napajanje 230Vac.
- Proverite kondenzator (20µF).
- Proverite termičku zaštitu (aktivira se na 130°C).
- Proverite podešenost 4 mikrometrijski podesivih krajnjih prekidača — kod VN.S40, redukcija 1/40 zahteva finije podešavanje.
- Proverite konekcije ka eksternoj centrali.
- Proverite da ciklus rada ne prelazi preporučeni duty cycle.
- Proverite opterećenje vrata u odnosu na maksimalnu deklarisanu težinu (4800N).
- Proverite mikroprekidač i mehanizam za otkočivanje.
- Postoji razlika između zvaničnog sajta (130Nm) i arhiviranog uputstva (105Nm). Za kritične instalacije kontaktirati zvaničnog distributera.
Tehničke specifikacije za Beninca VN.S40 — motor za sekcijska garažna vrata
| Proizvođač | Beninca |
|---|---|
| Model | VN.S40 |
| Vrsta proizvoda | Motori za segmentna vrata |
Uputstva i dokumentacija za Beninca VN.S40 — motor za sekcijska garažna vrata

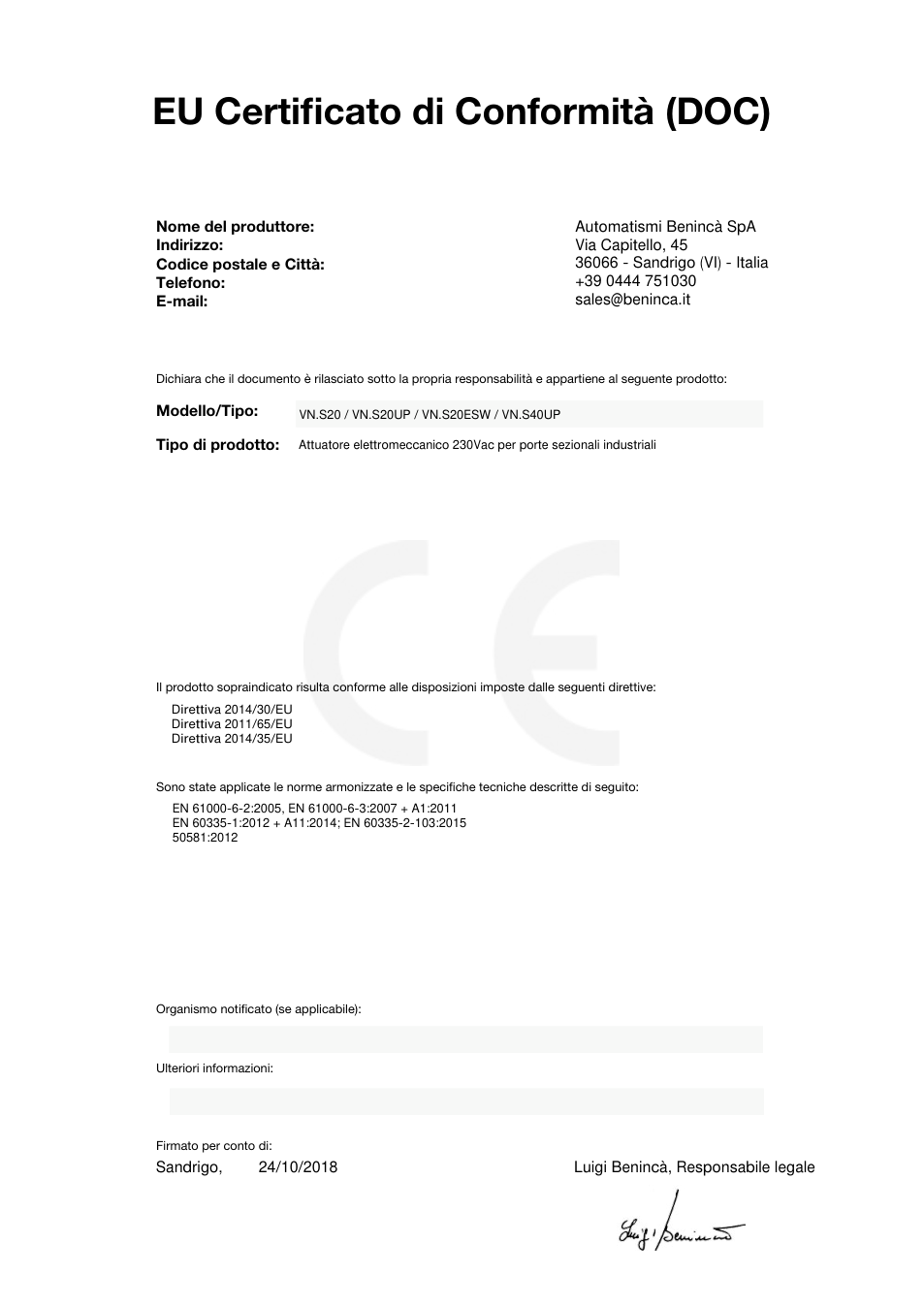

- Beninca VN.S40 — VN.S40 CertConf (engleski)
- Beninca VN.S40 — VN.S40 deklaracija CCE (engleski)

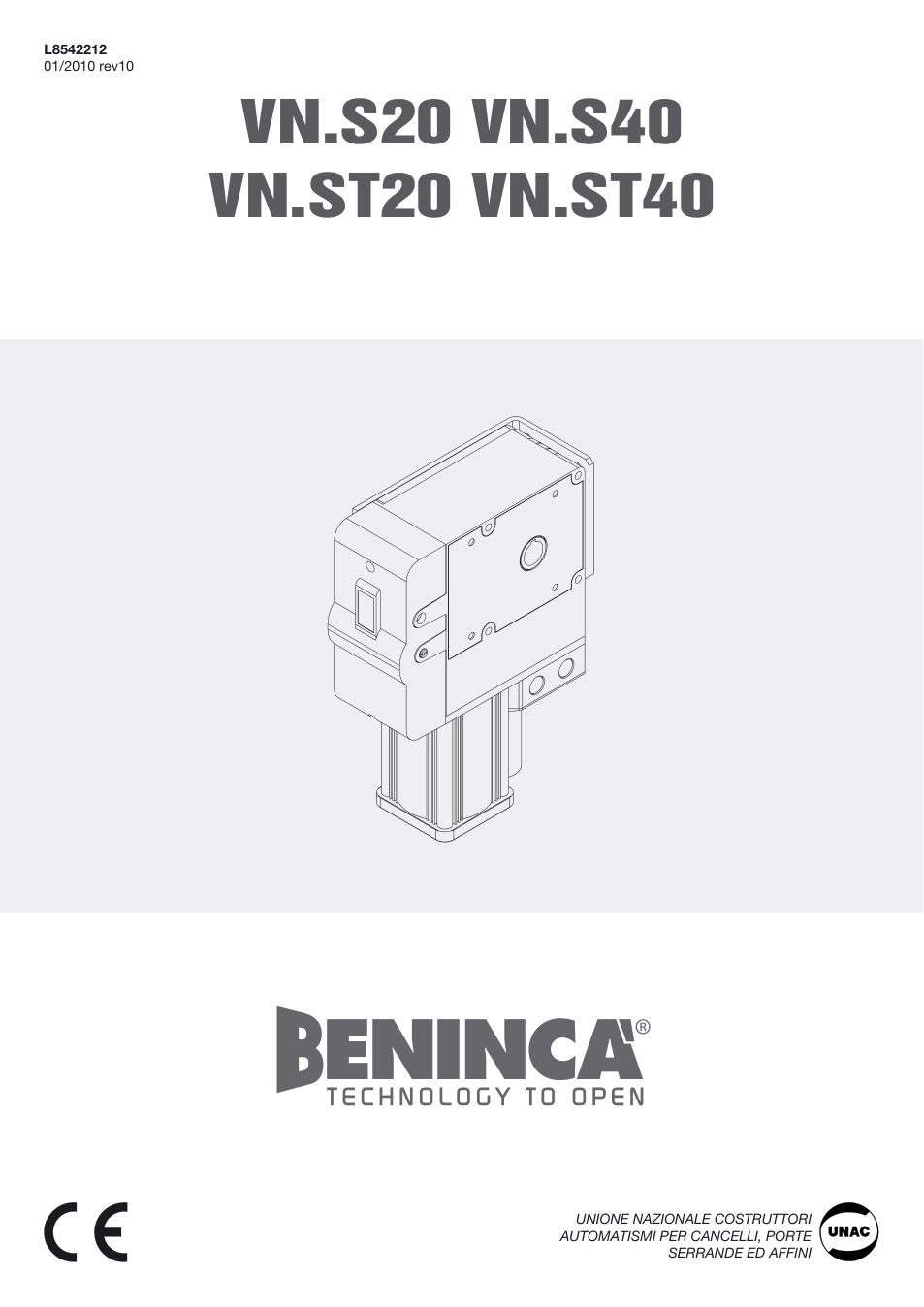

- Beninca VN.S40 — VN.S VN.ST uputstvo L8542212 R10 (engleski)
- Beninca VN.S40 — VN.S40 tehnicki sazetak sr (srpski)

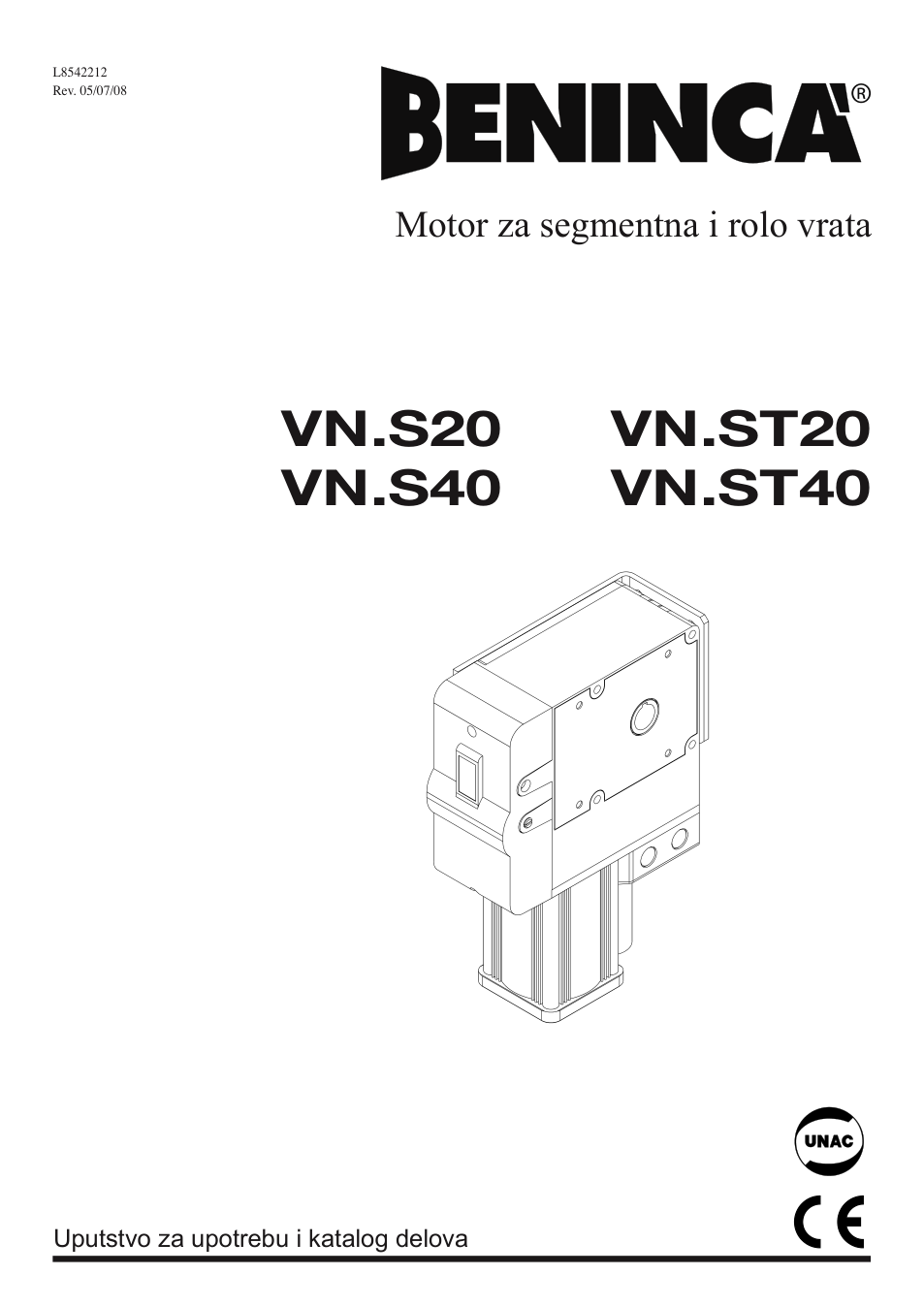

- Beninca VN.S40 — VN.S VN.ST uputstvo srpski L8542212R8 (srpski)
- Zvanični Beninca izvor 1 za VN.S40
Galerija i video – Beninca VN.S40 — motor za sekcijska garažna vrata
Najčešća pitanja za Beninca VN.S40 — motor za sekcijska garažna vrata
Za koja vrata je VN.S40?
Za pravilno izbalansirana industrijska sekcijska i rolo vrata do deklarisanih 35 m².
Po čemu se razlikuje od VN.S20?
VN.S40 ima redukciju krajnjih prekidača 1/40 i do 38 izlaznih obrtaja; VN.S20 ima 1/20 i do 18.
Koje napajanje koristi?
230 Vac, 50/60 Hz.
Koliki je maksimalni moment?
Aktuelna Beninca stranica navodi 130 Nm.
Kolika je izlazna brzina?
24 o/min.
Koliko izlaznih obrtaja podržava?
Najviše 38.
Koji je otvor izlaznog vratila?
1″, odnosno 25,4 mm.
Koliki je radni ciklus?
Aktuelni web navodi 30%.
Koliki je stepen zaštite?
IP40.
Koji je temperaturni opseg?
Od −20 °C do +50 °C.
Da li ima ugrađenu centralu?
Ne.
Koje centrale Beninca navodi?
CELL.P, START i THINKY, uz izbor prema potrebnim funkcijama i zaštitama.
Da li ima enkoder?
Ne.
Kako se podešavaju krajnji položaji?
Pomoću četiri mikrometarski podesiva krajnja prekidača.
Da li ima ručni lanac?

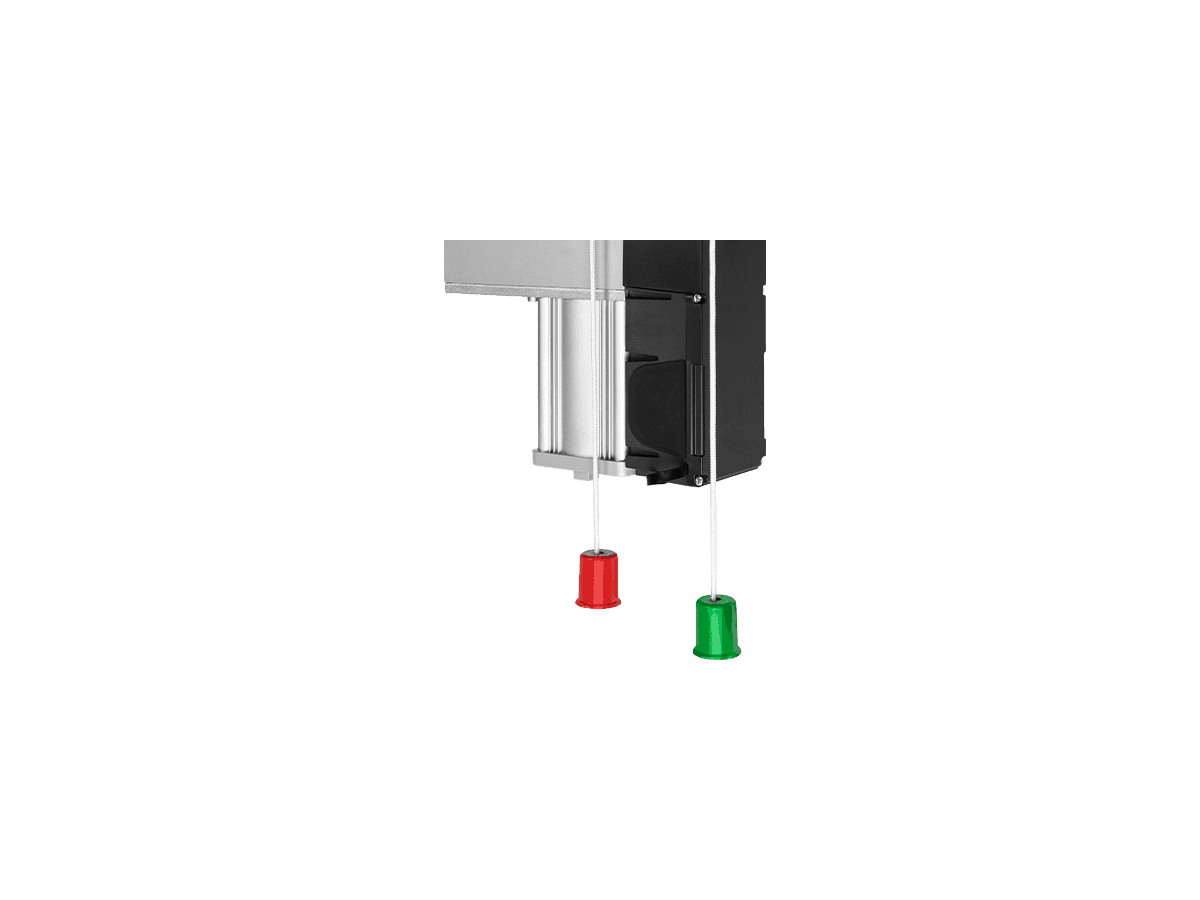

Ne; ima brzo ručno otključavanje.
Da li je 35 m² dovoljan kriterijum?
Ne. Proveravaju se masa, balans, vratilo, broj obrtaja, moment i ciklusi.
Zašto starije uputstvo navodi 105 Nm i 50%?
Pripada starijoj reviziji; aktuelni web navodi 130 Nm i 30%, a konflikt je evidentiran.
Da li video-zapisi prikazuju tačan VN.S40?
Ne. Prikazuju VN.MT40, mehanički srodnu varijantu sa ručnim lancem, i služe samo kao porodična ilustracija.
Ko sme da montira motor?
Kvalifikovani instalater koji proverava mehaniku, napajanje, centralu i bezbednosne uređaje.
Šta poslati za ponudu?
Dimenzije, masu, fotografije vrata i vratila, broj ciklusa i raspoloživo napajanje.
