Beninca JM.4 – motor za sekcijska vrata

Name: Beninca JM.4 motor za sekcijska garažna vrata do 18 m²
Brand: Beninca
SKU: BEN-MOTOR-JM-4

Beninca JM.4 motor za sekcijska garažna vrata do 18 m²

Beninca JM.4 je 24 V motor sa ugrađenom centralom CP.J4-SW i enkoderom za rezidencijalna sekcijska garažna vrata do 18 m². Potisak 950 N, brzina otvaranja 6–12 m/min, ARC prijemnik za 64 predajnika, LED rasveta i mogućnost rezervnog baterijskog napajanja. Šina se bira posebno prema visini vrata.

Beninca JM.4 motor za sekcijska garažna vrata do 18 m² – opis proizvoda

Beninca JM.4 – motor za sekcijska garažna vrata do 18 m²

Beninca JM.4 je plafonski pogon sa motorom od 24 Vdc, integrisanom centralom CP.J4-SW i enkoderom, namenjen intenzivnoj rezidencijalnoj upotrebi na sekcijskim garažnim vratima do 18 m². Razvija 950 N potiska, uz podesivu brzinu od 6 do 12 m/min.

Glavne prednosti

950 N potiska za pravilno izabrana i balansirana vrata do 18 m²;
brzina od 6 do 12 m/min, sa odvojenim podešavanjem otvaranja i zatvaranja;
enkoder i elektronska kontrola krajnjih položaja;
STC sistem prilagođava silu stvarnom opterećenju duž hoda;
integrisana CP.J4-SW centrala i ARC prijemnik za 64 koda;
amperometrijska zaštita od prignječenja i podesiva usporavanja;
14 LED dioda za pomoćno svetlo;
opciono rezervno napajanje sa dve baterije od 1,2 Ah.

Tehnički podaci

Napajanje	230 Vac, 50/60 Hz
Napajanje motora	24 Vdc
Maksimalna apsorbovana struja	1,2 A
Potisak	950 N
Brzina otvaranja	6–12 m/min
Maksimalna površina vrata	18 m²
Režim rada	intenzivna upotreba
Krajnji položaji	elektronski, preko enkodera
Stepen zaštite	IP40
Radna temperatura	od −20 °C do +50 °C
Masa pogonske glave	3,4 kg prema aktuelnoj stranici

Šina se naručuje odvojeno

Šina nije uključena uz motor. PTC.3/PTC.4 konfiguracije su prema uputstvu namenjene vratima visine do 2,5 m, dok PTCL.4 omogućava do 3,5 m; konačna kompatibilnost zavisi od konstrukcije i potrebnog hoda. Proizvođač navodi jedan mehanički graničnik u šinama sa kaišem i dva u šinama sa lancem.

Pametno upravljanje i servis

CP.J4-SW je pripremljena za X.BE/KNX, Q.BE/MQTT i PRO.UP/BeUP integraciju. Instalater može pristupiti naprednom programiranju, broju operacija, dijagnostici, ažuriranju firmvera i upravljanju radio-kodovima. Ove funkcije zahtevaju odgovarajuće opcione dodatke.

Profesionalan izbor i montaža

Granica od 18 m² nije jedini kriterijum. Potrebno je proveriti masu i balans vrata, visinu, šinu, raspoloživ prostor i broj ciklusa. Dracom obezbeđuje procenu, montažu, programiranje i servis u Beogradu i širom Srbije. Za ponudu pošaljite dimenzije, fotografije vrata iznutra i očekivani broj dnevnih otvaranja.

Tehničke specifikacije za Beninca JM.4 motor za sekcijska garažna vrata do 18 m²

Proizvođač	Beninca
Namena	Rezidencijalna sekcijska garažna vrata
Napajanje motora	24 Vdc
Režim rada	Intenzivna upotreba
Stepen zaštite	IP40
Enkoder i krajnji položaji	Enkoder; elektronski krajnji položaji
Šine i visina vrata	PTC.3/PTC.4 do 2,5 m; PTC.L4 do 3,5 m
Šina uključena	Ne – bira se odvojeno prema vratima
Model	JM.4 (aktuelna JM.4 SW generacija)
Maksimalna površina vrata	Do 18 m²
Napajanje centrale	230 Vac, 50/60 Hz
Potisak	950 N
Brzina otvaranja	6–12 m/min
Radni ciklus	45 ciklusa/sat na 20 °C; 15 ciklusa/sat na 50 °C
Standby potrošnja	0,5 W uz ESA=ON, prema uputstvu
Radna temperatura	−20 °C do +50 °C
Nivo buke	<70 dB(A)
Radio-prijemnik	433,92 MHz ARC; 64 koda
Ugrađena centrala	CP.J4-SW

Uputstva i dokumentacija za Beninca JM.4 motor za sekcijska garažna vrata do 18 m²

Galerija i video – Beninca JM.4 motor za sekcijska garažna vrata do 18 m²

Beninca JM.4 montažni nosač za sekcijska garažna vrata – dodatna oprema — Montažni nosač za Beninca JM.4; dodatna oprema, nije standardni sadržaj motora.

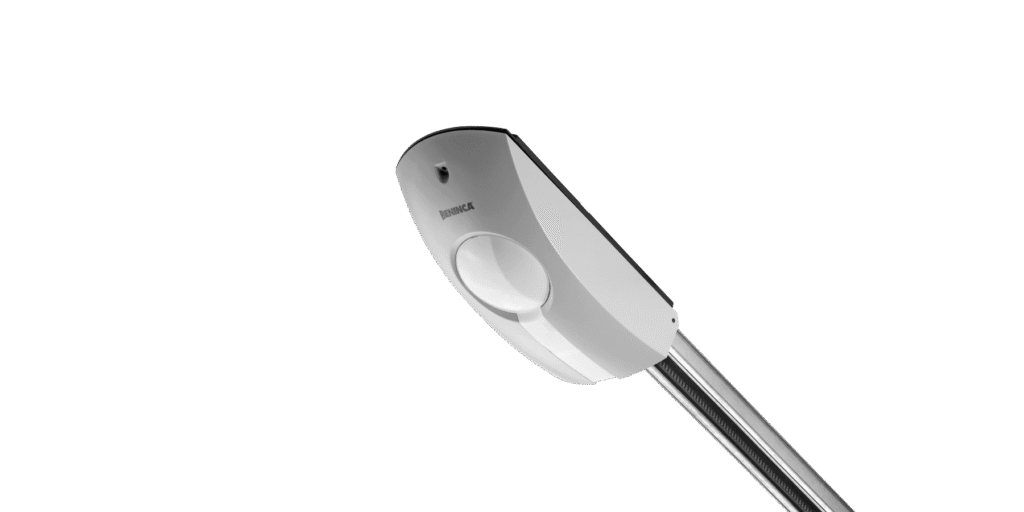

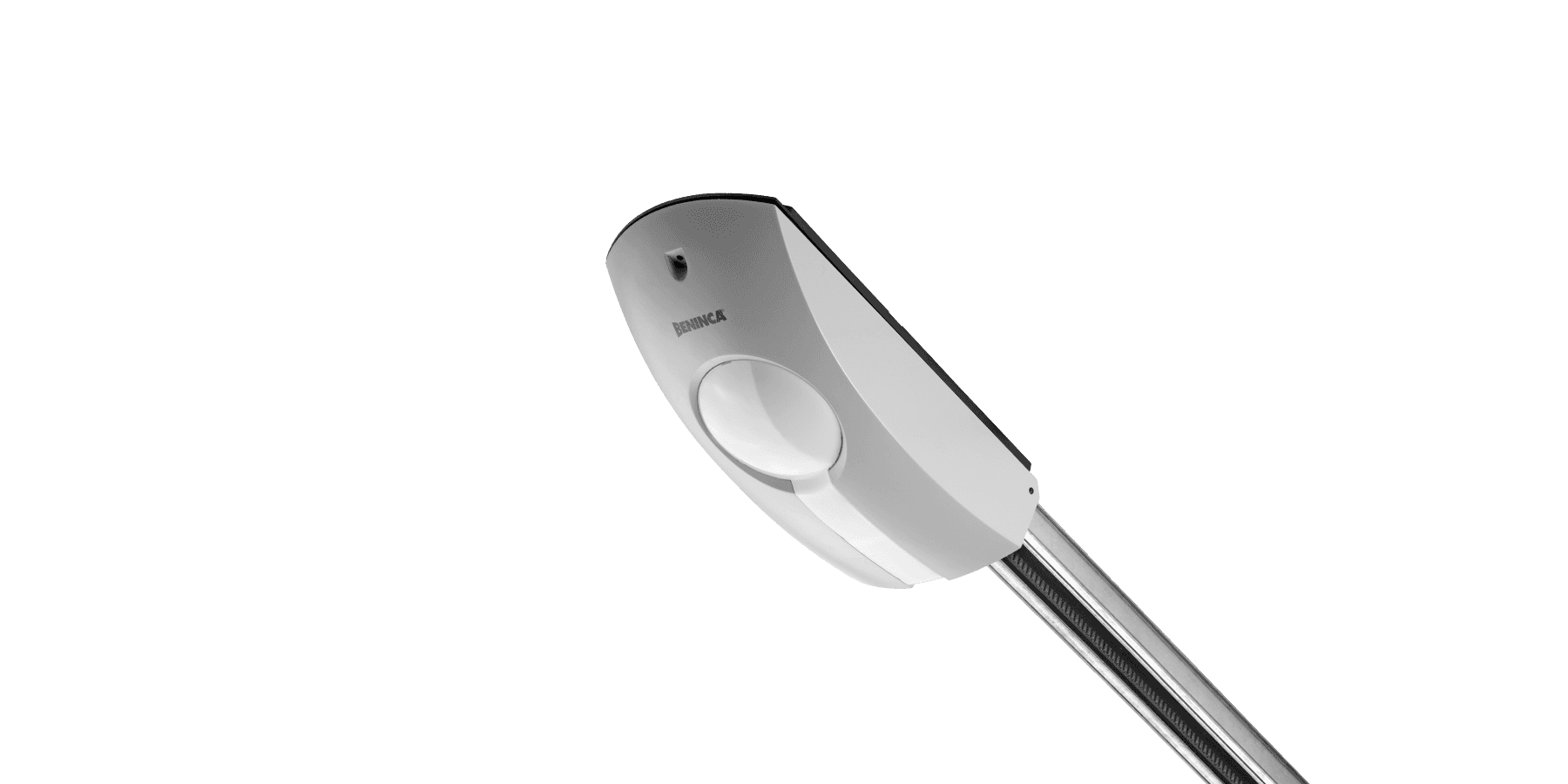

Beninca JM.4 24 V motor za sekcijska garažna vrata do 18 m² — Beninca JM.4 pogonska glava sa centralom CP.J4-SW i enkoderom.

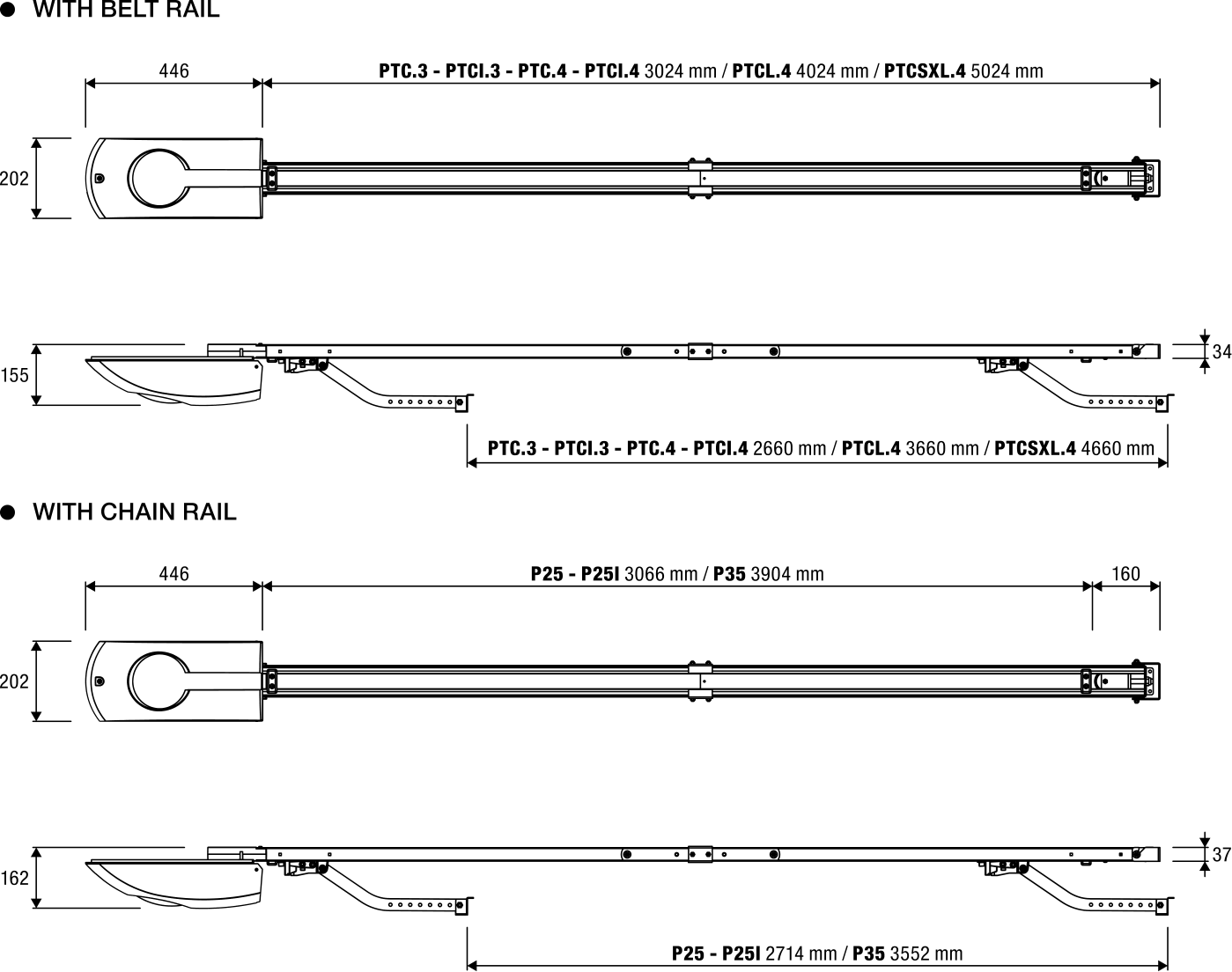

Beninca JM.4 tehnički crtež, dimenzije pogona i izbor garažne šine — Tehnički crtež Beninca JM.4 i mere potrebne za planiranje montaže.

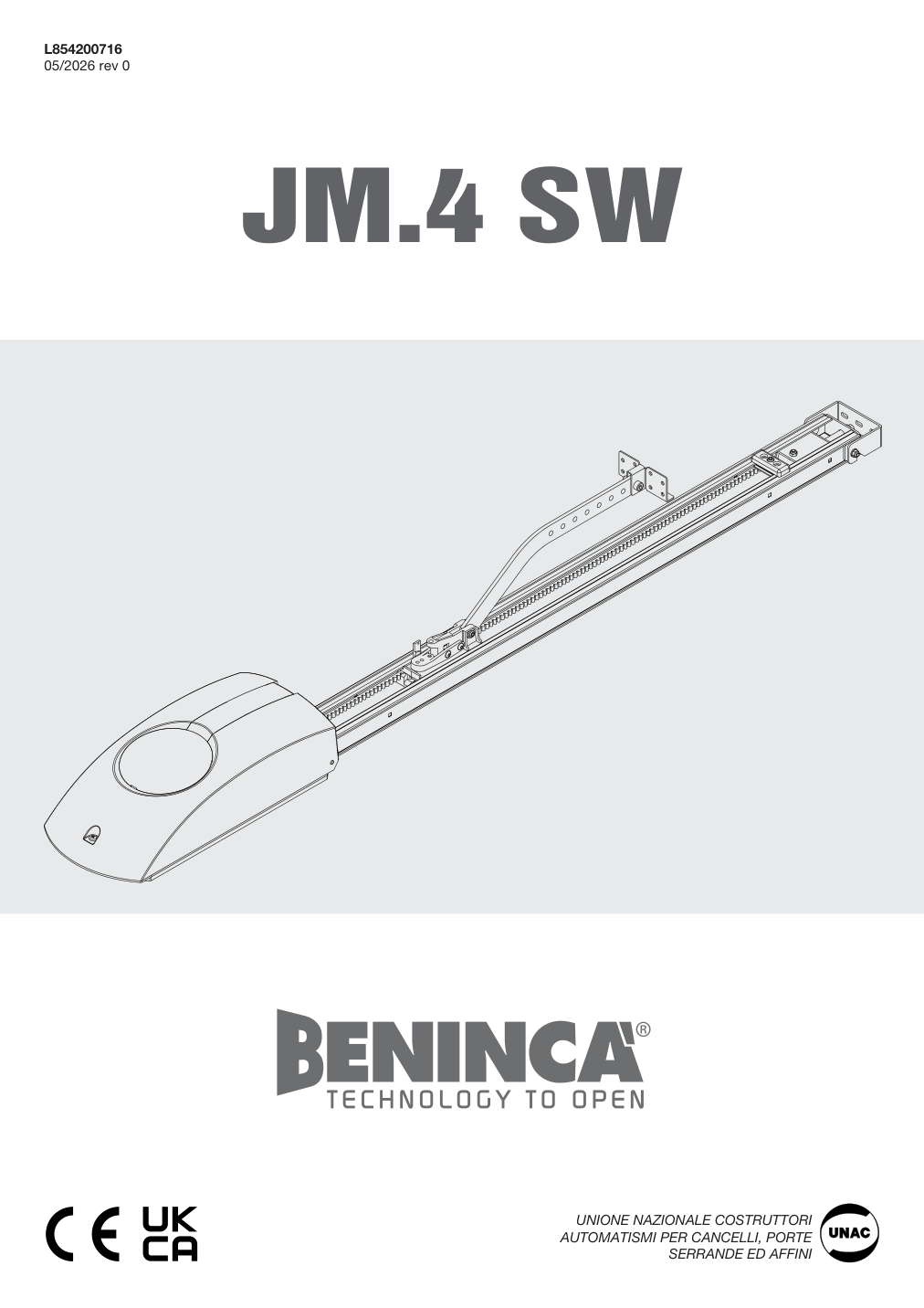

Beninca JM.4 SW uputstvo 2026 za montažu i programiranje garažnog motora — Prva strana aktuelnog uputstva L854200716, revizija 05/2026.

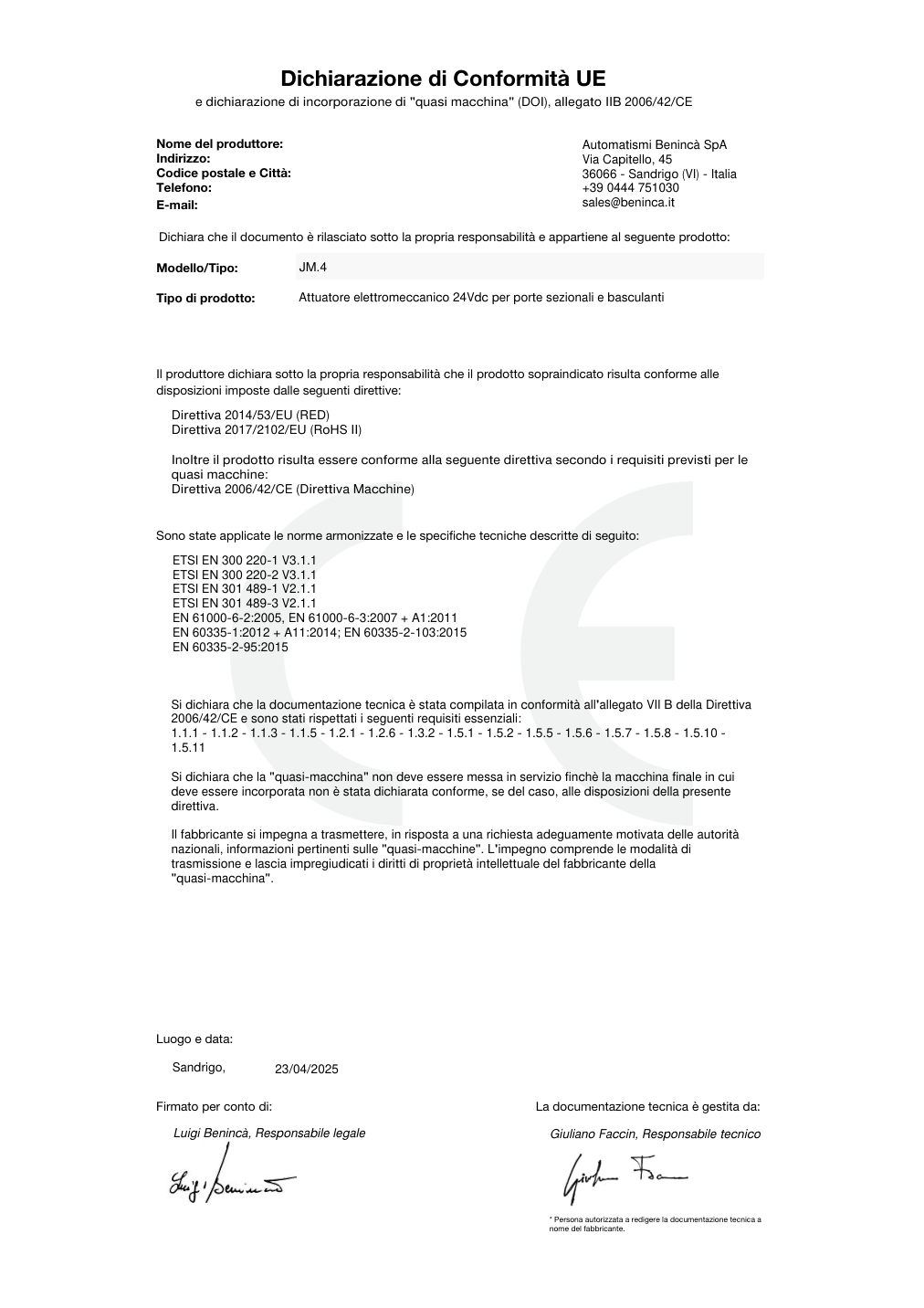

Beninca JM.4 deklaracija usaglašenosti za motor sekcijskih garažnih vrata — Prva strana Beninca JM.4 deklaracije usaglašenosti.

Beninca BeUP – dodavanje TO.GO daljinca QR kodom

Beninca TO.GO – memorisanje daljinca preko centrale sa ekranom

Najčešća pitanja za Beninca JM.4 motor za sekcijska garažna vrata do 18 m²

Za koja vrata je namenjen Beninca JM.4?

Za pravilno balansirana rezidencijalna sekcijska garažna vrata površine do 18 m².

Koliki je potisak JM.4?

Maksimalni potisak je 950 N.

Koji je opseg brzine?

Od 6 do 12 m/min, uz zasebno podešavanje otvaranja i zatvaranja.

Da li je šina uključena?

Ne. Šina se bira i naručuje odvojeno.

Koja centrala je ugrađena?

Integrisana je CP.J4-SW centrala.

Da li JM.4 ima enkoder?

Da. Enkoder obezbeđuje precizno kretanje i elektronske krajnje položaje.

Šta radi STC sistem?

Prilagođava silu položaju vrata i izmerenom opterećenju duž hoda.

Da li ima zaštitu od prepreke?

Da. Koristi amperometrijsku detekciju i upravljanje enkoderom.

Koliko daljinaca može da zapamti?

Integrisani 433,92 MHz ARC prijemnik čuva do 64 koda.

Da li ima ugrađeno svetlo?

Da. Ugrađeno je 14 LED dioda.

Može li svetlo da radi kao plafonska lampa?

Da. Može se aktivirati daljinskim upravljačem u vremenskom ili bistabilnom režimu.

Može li da radi kada nestane struja?

Da, uz opcioni punjač i dve integrisane baterije od 1,2 Ah.

Da li podržava KNX ili MQTT?

Da, uz opcione X.BE/KNX i Q.BE/MQTT dodatke.

Da li podržava BeUP?

Da, uz PRO.UP interfejs dostupne su podržane funkcije programiranja i dijagnostike.

Koja visina vrata je podržana?

Uputstvo navodi do 2,5 m sa PTC.3/PTC.4 i do 3,5 m sa PTCL.4, uz proveru potrebnog hoda.

Koliki je stepen zaštite?

IP40.

Koja je radna temperatura?

Od −20 °C do +50 °C.

Koja je razlika između JM.4 i JM.3?

JM.4 ima 950 N i namenjen je vratima do 18 m²; JM.3 ima 600 N i namenjen je vratima do 11 m².

Da li je površina jedini kriterijum izbora?

Ne. Moraju se proveriti masa, balans, hod, šina, prostor i broj ciklusa.

Šta treba poslati za ponudu?

Dimenzije vrata, fotografije unutrašnje strane i plafona, masu ako je poznata i očekivani broj ciklusa.

Zašto Beninca JM.4 motor ne reaguje?

Proveravaju se mrežno napajanje, zaštitni elementi, STOP i fotoćelijski ulazi, kao i da li je pogon ostao ručno deblokiran. Rad na 230 V obavlja stručno lice.

Zašto se garažna vrata zaustavljaju ili vraćaju smer?

Najpre se ručno proveravaju balans i slobodno kretanje vrata, šina, klizač, kaiš i graničnici. Tek posle otklanjanja mehaničkog uzroka proveravaju se greške i autoset.

Zašto krajnji položaji nisu tačni?

Proveravaju se mehanički graničnici, memorisani položaji, enkoder i njegovo ožičenje, pa se po uputstvu ponavlja učenje hoda.

Zašto TO.GO daljinski upravljač ne radi?

Proveravaju se baterija, ARC kompatibilnost, pravilno memorisanje i da li je dostignut limit prijemnika od 64 koda.

Zašto LED svetlo ne radi u očekivanom režimu?

Proveravaju se vremenski ili bistabilni režim, konekcija i LED grupa. Ispravna rasveta nije dokaz da su bezbednosni ulazi ispravni.

Da li treba povećati silu ako se vrata teško kreću?

Ne. Povećanje sile ne sme prikriti kvar ili loš balans vrata; prvo se otklanja mehanički uzrok i proverava zaštita od prignječenja.

Kako prepoznati stariju JM.4 generaciju?

Obavezno se očitava tipska pločica. Starija JM.4 dokumentacija navodi 1200 N i drugačije brzine; aktuelni JM.4 SW ima 950 N i uputstvo L854200716.

Šta poslati Dracomu za dijagnostiku kvara?

Fotografiju tipske pločice, centrale, šine, klizača, opruga, graničnika i plafona, video simptoma, dimenzije vrata i opis kada se kvar javlja.
