Brza vrata za proizvodne linije: bezbedan ciklus

Brza vrata za proizvodne linije mogu da skrate takt, ograniče pristup opasnoj zoni i razmenjuju radne statuse sa upravljanjem ćelije. Ipak, vrata nisu samostalna zamena za procenu rizika, fizičke ograde, zaštitni PLC ili validirano zaustavljanje mašine. Bezbedan rezultat postoji tek kada su vrata, senzori, upravljanje i ponašanje procesa projektovani kao jedna bezbednosna funkcija.

Najkraći odgovor je: prvo se definiše šta mora bezbedno da se dogodi kada se vrata otvore, zaustave ili prijave kvar, a tek zatim se biraju brzina, platno i PLC signali. Proizvođač za konkretna brza rolo vrata za automatizovane linije navodi projektovanje do PL e prema EN ISO 13849-1 i SIL 3 prema EN 62061, kao i magnetni senzor kategorije 4. To je važna osnova za projektovanje, ali nije dokaz da je kompletna proizvodna ćelija automatski dostigla PL e ili SIL 3.

Šta tvrdnja proizvođača dokazuje, a šta ne

Dobavljač vrata treba da dostavi dokumentaciju za tačnu konfiguraciju. Projektant mašine ili integrator zatim dokazuje kompletnu bezbednosnu funkciju: od događaja na vratima, preko logike i izlaznih uređaja, do stvarnog zaustavljanja opasnog kretanja. Ne treba spajati modelske tvrdnje i sistemsku validaciju u jednu neproverenu marketinšku rečenicu.

Pet ulaznih podataka pre izbora vrata

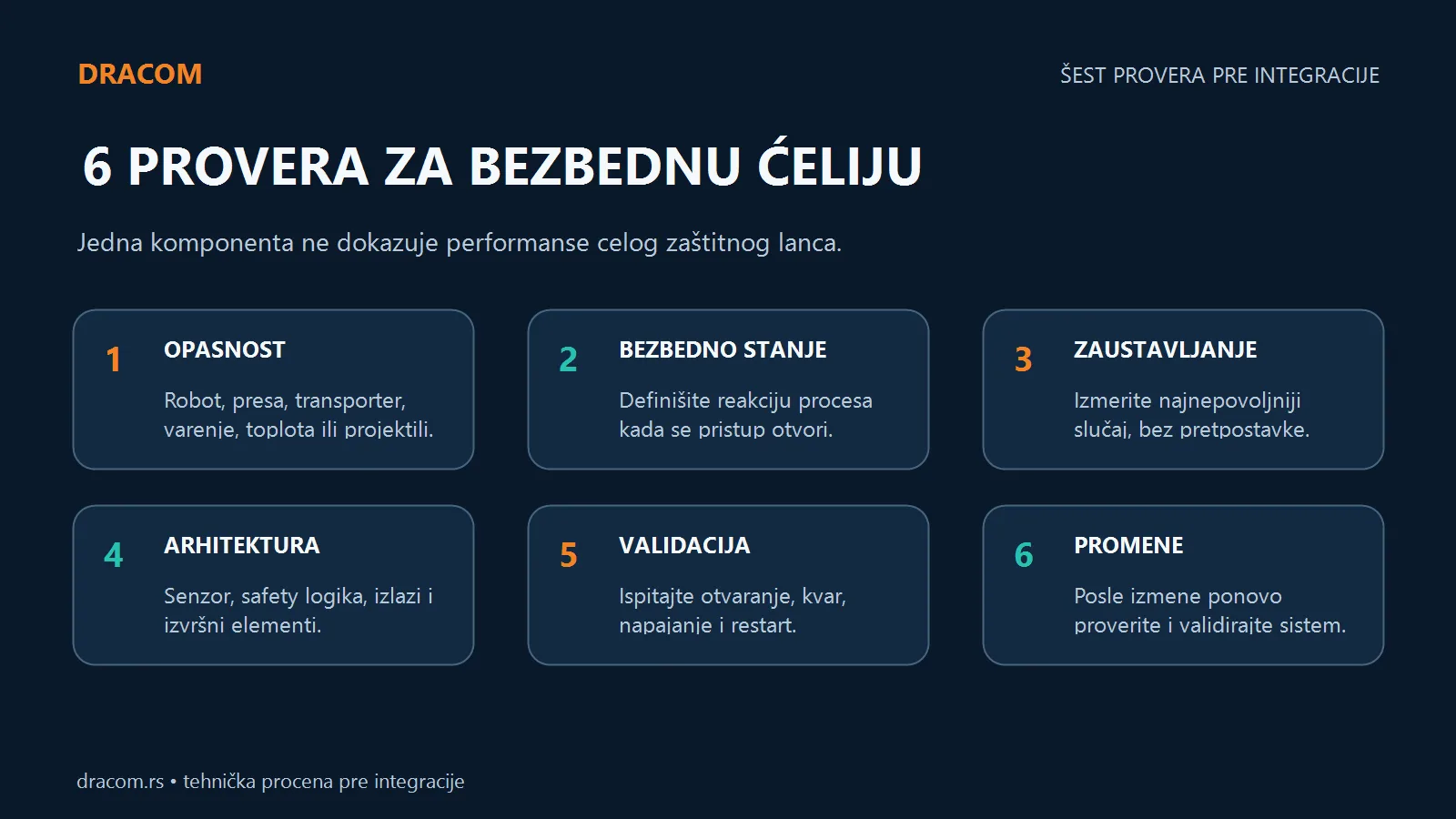

Prvi je opis opasnosti: robot, presa, transporter, varenje, odletanje delova, toplota ili kombinacija procesa. Drugi je bezbedno stanje mašine kada pristup više nije zatvoren. Treći je izmereno vreme zaustavljanja opasnog kretanja, uključujući najnepovoljnije stanje. Četvrti je sekvenca ćelije: kada vrata dobijaju zahtev, kada se proces zaustavlja i pod kojim uslovima može da se nastavi. Peti je servisni režim, jer održavanje i otklanjanje zastoja često zahtevaju drugačiji kontrolisani pristup od automatskog ciklusa.

Mere otvora su tek deo projekta. Potrebni su i raspored ograde, položaj vrata prema opasnosti, putanja materijala, slobodan prostor za platno, brzina transportera, broj ciklusa i tačke sa kojih operater vidi proces. Ako je moguće posegnuti oko, ispod ili kroz otvor pre nego što mašina dostigne bezbedno stanje, sama vrata nisu dovoljno rešenje.

PLC status nije isto što i bezbednosno kolo

Standardni PLC može da koristi podatke kao što su zahtev za otvaranje, vrata otvorena, zatvorena, u pokretu ili kvar. Ti signali pomažu koordinaciji proizvodnog ciklusa i dijagnostici. Međutim, bez tehničke dokumentacije ne treba pretpostaviti da običan signal ima bezbednosnu pouzdanost, dijagnostičku pokrivenost ili ponašanje pri prekidu voda koje zahteva zaštitna funkcija.

Bezbednosno relevantan položaj vrata, dozvola za opasno kretanje i zaustavljanje procesa vode se kroz arhitekturu koju je projektant odredio: odgovarajući senzori, safety PLC ili relej, bezbednosni izlazi i izvršni elementi mašine. Tačna šema zavisi od konkretnog modela vrata i procene rizika. Univerzalna lista priključaka ili premošćavanje zaštite ne postoji i ne treba je izmišljati na gradilištu.

Za sisteme gde se evidencija ulaska kombinuje sa radnim tokom pogledajte i rešenja za kontrolu pristupa, ali autorizacija korisnika nije zamena za mašinsku bezbednosnu funkciju.

Blokada, reset i ponovno pokretanje

Projektom se određuje da li otvaranje vrata prvo šalje zahtev za kontrolisano zaustavljanje ili odmah uklanja dozvolu za opasno kretanje. Odgovor zavisi od vrste rizika i vremena zaustavljanja. Vrata ne smeju da oslobode pristup pre nego što je opasna funkcija u bezbednom stanju kada procena rizika zahteva blokiranje pristupa.

Posle zatvaranja vrata mašina ne bi trebalo da krene samo zato što je kontakt ponovo zatvoren, osim ako je takvo ponašanje izričito projektovano, procenjeno i dozvoljeno. Reset treba postaviti tako da osoba može da proveri zonu, a da iz položaja za reset ne može neprimećeno ostaviti nekoga u opasnom prostoru. Način potvrde, redosled signala i uslovi ponovnog pokretanja dokumentuju se za konkretnu ćeliju.

PL e i SIL 3: granica između komponente i sistema

PL e iz porodice EN ISO 13849 i SIL 3 prema EN 62061 predstavljaju visoke nivoe integriteta bezbednosnih funkcija. Izjava da je jedan sklop projektovan za takav nivo ne preskače proračun celog lanca. Rezultat zavisi od arhitekture, pouzdanosti komponenti, dijagnostike, zajedničkih uzroka otkaza, softvera, intervala ispitivanja i ponašanja izvršnih elemenata.

Na primer, kategorija 4 magnetnog senzora na vratima ne govori ništa sama po sebi o kontaktorima pogona robota, konfiguraciji safety PLC-a ili vremenu zaustavljanja. Posle montaže sledi funkcionalno ispitivanje i validacija scenarija: otvaranje tokom rada, greška senzora, prekid voda, zastoj vrata, nestanak napajanja, servisni režim i zahtev za restart. Rezultati treba da budu zabeleženi, ne samo demonstrirani usmeno.

Platno se bira prema procesu, ne prema boji

Analizirani Manusa model namenjen je unutrašnjoj ugradnji, otvorima do 4.000 × 4.000 mm i vođenom platnu. Proizvođač navodi varijante platna otporne na prskanje pri varenju, sečenje, udar i visoku temperaturu. To ne znači da je jedno platno pogodno za sve četiri opasnosti.

Kod varenja se proveravaju materijal, intenzitet i putanja varnica. Kod mogućeg izletanja komada proverava se energija udara i da li vrata uopšte mogu biti zaštitna barijera za taj rizik. Kod oštrih ivica i visoke temperature potrebna je pisana potvrda tačne izvedbe. Ako proces traži klasifikovanu zaštitu od požara, eksplozije ili projektila, standardna brza vrata se ne smeju predstavljati kao zamena bez odgovarajuće klasifikacije.

Za opšti pregled modela i primene pogledajte brza industrijska rolo vrata. Za kontrolu temperature i kondenzacije u hladnom procesu relevantan je poseban vodič za industrijska vrata za hladnjače.

Brzina mora da prati zaustavljanje i takt

Proizvođač za konkretan model objavljuje podesivu brzinu otvaranja do 2,5 m/s, zavisno od dimenzija, i u zasebnom stručnom tekstu do pet ciklusa u minuti. Brže otvaranje može skratiti čekanje transportera ili robota, ali ne sme da skrati zaštitni razmak ispod potrebne vrednosti niti da napravi novu opasnost od udara ili uvlačenja.

U ponudi treba potvrditi brzinu za tačnu širinu i visinu, masu i tip platna, način vođenja i očekivani broj ciklusa. Važni su i vreme zatvaranja, zadržavanje u otvorenom položaju, reakcija na prepreku i vreme koje upravljanje troši na razmenu signala. Optimizuje se ceo ciklus, ne samo broj iz kataloga.

Kvar, nestanak napajanja i ručni pristup

Pre puštanja u rad mora biti poznato ponašanje pri kvaru senzora, blokiranom platnu, prekidu komunikacije i gubitku napajanja. Bezbedno stanje ne mora u svakoj ćeliji značiti isti položaj vrata; ono se određuje procenom rizika i ponašanjem mašine. Operater mora znati ko zaustavlja liniju, kako se potvrđuje odsustvo energije i kada je dozvoljen ručni pristup.

Ručnim oslobađanjem i radom u upravljačkom ormaru bavi se obučeno i ovlašćeno lice prema uputstvu proizvođača. Zaštitni uređaji se ne premošćavaju da bi proizvodnja „privremeno“ nastavila. Posle zamene senzora, upravljača, pogona, platna ili promene PLC programa proverava se da li je potrebna ponovna validacija bezbednosne funkcije.

Održavanje bez skrivenih zastoja

Vođeno platno i konstrukcija prilagođena održavanju mogu smanjiti vreme intervencije, ali ne ukidaju preventivni plan. Pregled obuhvata platno i spojeve, vođice, pogon, položajne i zaštitne senzore, kablove, signalizaciju, upravljačke greške i mehanička oštećenja. Učestalost se određuje prema dokumentaciji, ciklusima i stvarnim uslovima procesa.

Korisno je voditi broj ciklusa, ponavljajuće kodove greške, vreme zastoja i svaku promenu parametara. Time se kvar otkriva pre nego što vrata postanu usko grlo linije. Servisna procedura treba da obuhvati bezbedno isključenje, obezbeđenje zone, vraćanje zaštita i proveru dozvoljenog nastavka rada.

Standardi i prelazni propisi u Srbiji

Institut za standardizaciju Srbije vodi SRPS EN ISO 13849-1:2023 kao objavljen standard za projektovanje i integraciju delova upravljačkih sistema povezanih sa bezbednošću. Objavljen je i SRPS EN IEC 62061:2021, koji obuhvata projektovanje, integraciju i validaciju bezbednosnih upravljačkih sistema mašina i koordinisanih grupa mašina. Primena standarda proverava se prema ugovoru, projektu, propisu i izdanju relevantnom za opremu.

Ministarstvo privrede navodi da je novi Pravilnik o mašinama iz „Službenog glasnika RS“ 2/26 stupio na snagu 17. januara 2026, a počinje da se primenjuje 20. januara 2027. Do tada ostaje u primeni prethodni Pravilnik o bezbednosti mašina iz 2016. sa izmenama iz 2020. Zato se pravna i tehnička osnova proveravaju prema datumu stavljanja opreme na tržište ili u upotrebu i ulozi svakog učesnika.

Ovaj tekst je informativan. Nije zamena za procenu rizika, projekat mašine, proračun bezbednosne funkcije, uputstvo proizvođača, izjavu o usaglašenosti, validaciju ili pregled odgovornog stručnog lica.

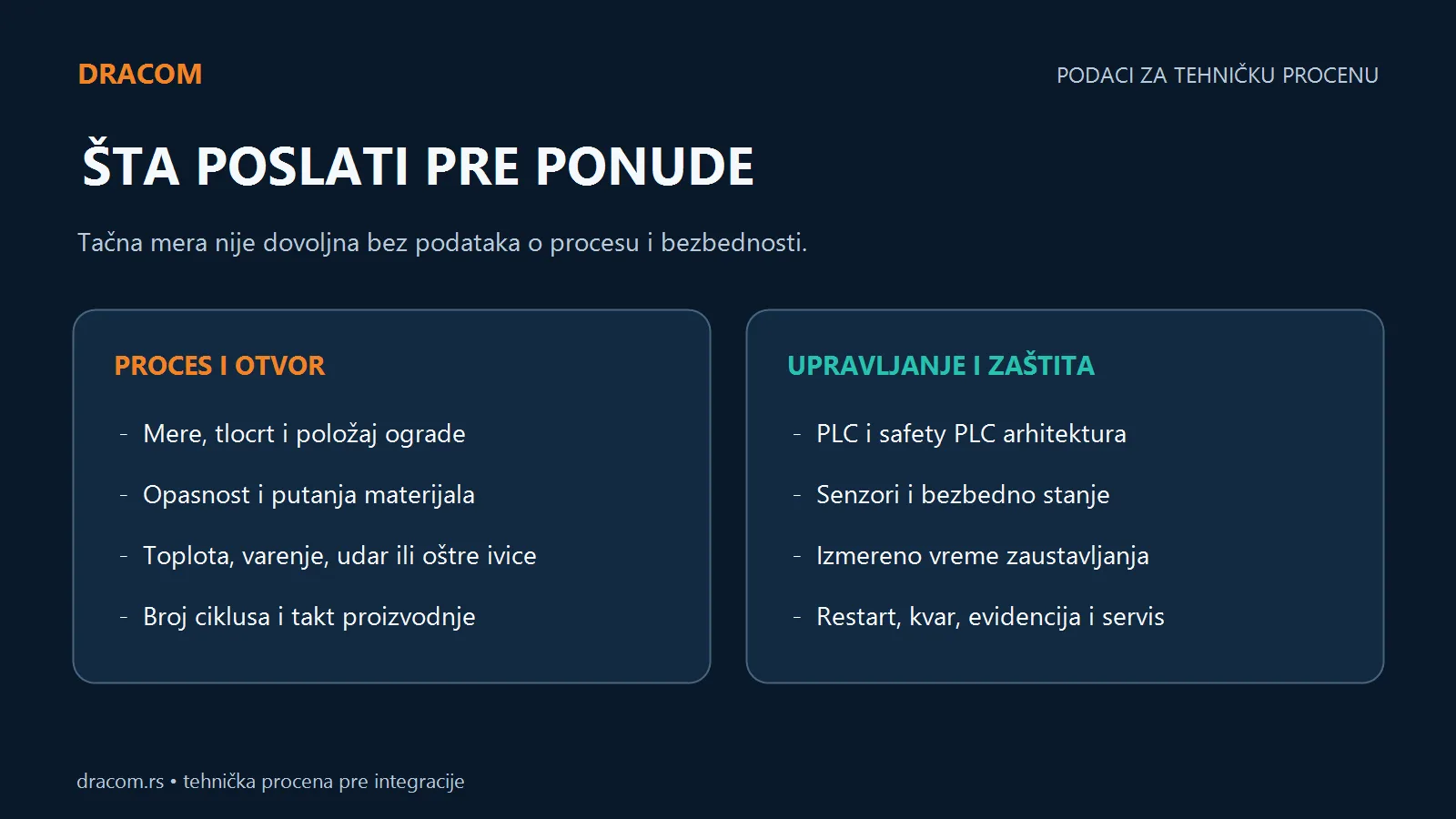

Podaci potrebni za ponudu i integraciju

Pošaljite širinu i visinu otvora, fotografije i tlocrt ćelije, položaj ograde, putanju materijala i raspoloživ bočni i nadvratni prostor. Navedite opasnosti procesa, traženo bezbedno stanje, izmereno vreme zaustavljanja, procenu rizika i zahtevani PLr ili SIL ako je već definisan.

Potrebni su i model standardnog PLC-a i safety PLC-a, dostupni interfejsi, broj ciklusa, tražena brzina, vrsta platna, uticaj varenja, temperature, oštrih delova ili udara, napajanje, ponašanje pri kvaru, način ručnog pristupa i plan održavanja. Dracom na osnovu tih podataka proverava izvedbu vrata, senzore, signalizaciju i granice integracije; konačnu bezbednosnu funkciju potvrđuje odgovorni projektant i integrator mašine.

Najčešća pitanja

Da li obična brza vrata mogu da zaštite robotsku ćeliju?

Ne automatski. Vrata, pogon, senzor položaja, zaštitno upravljanje, zaustavljanje mašine i procedura ponovnog pokretanja moraju biti projektovani i validirani kao kompletna bezbednosna funkcija za konkretnu ćeliju.

Da li senzor kategorije 4 znači da je cela ćelija PL e?

Ne. Kategorija pojedinačne komponente ne dokazuje nivo performansi kompletnog sistema. Potrebni su arhitektura, podaci svih komponenti, procena rizika, proračun i validacija bezbednosne funkcije.

Kako se brza vrata povezuju sa PLC-om proizvodne linije?

Tačne ulaze, izlaze, dijagnostiku i dozvoljene sekvence određuju dokumentacija izabranog modela i projekat upravljanja. Razmena radnih statusa sa standardnim PLC-om nije isto što i bezbednosno kolo.

Šta vrata treba da urade posle nestanka napajanja?

Projektom se unapred definišu bezbedno stanje, zaustavljanje procesa, ručni pristup i uslovi za kontrolisani nastavak rada. Univerzalno automatsko ponovno pokretanje nije bezbedna pretpostavka.

Koliko brzo mogu da rade vrata za automatizovanu liniju?

Za analizirani Manusa model proizvođač navodi podesivu brzinu otvaranja do 2,5 m/s, zavisno od dimenzija, i do pet ciklusa u minuti. Te vrednosti su modelske i moraju se potvrditi za tačnu meru i konfiguraciju.

Koji podaci su potrebni za ponudu?

Potrebni su mere i raspored, opis opasnosti i bezbednog stanja, vreme zaustavljanja mašine, procena rizika, arhitektura PLC i safety PLC sistema, broj ciklusa, procesni uticaji na platno, napajanje, režim nastavka rada i plan servisa.

Zatražite tehničku procenu

Pošaljite šemu procesa, mere, procenu rizika, vreme zaustavljanja i zahtevanu bezbednosnu funkciju. Dracom će proveriti odgovarajuću izvedbu brzih vrata, uslove primene i podatke koje integrator mora da potvrdi pre puštanja ćelije u rad.
