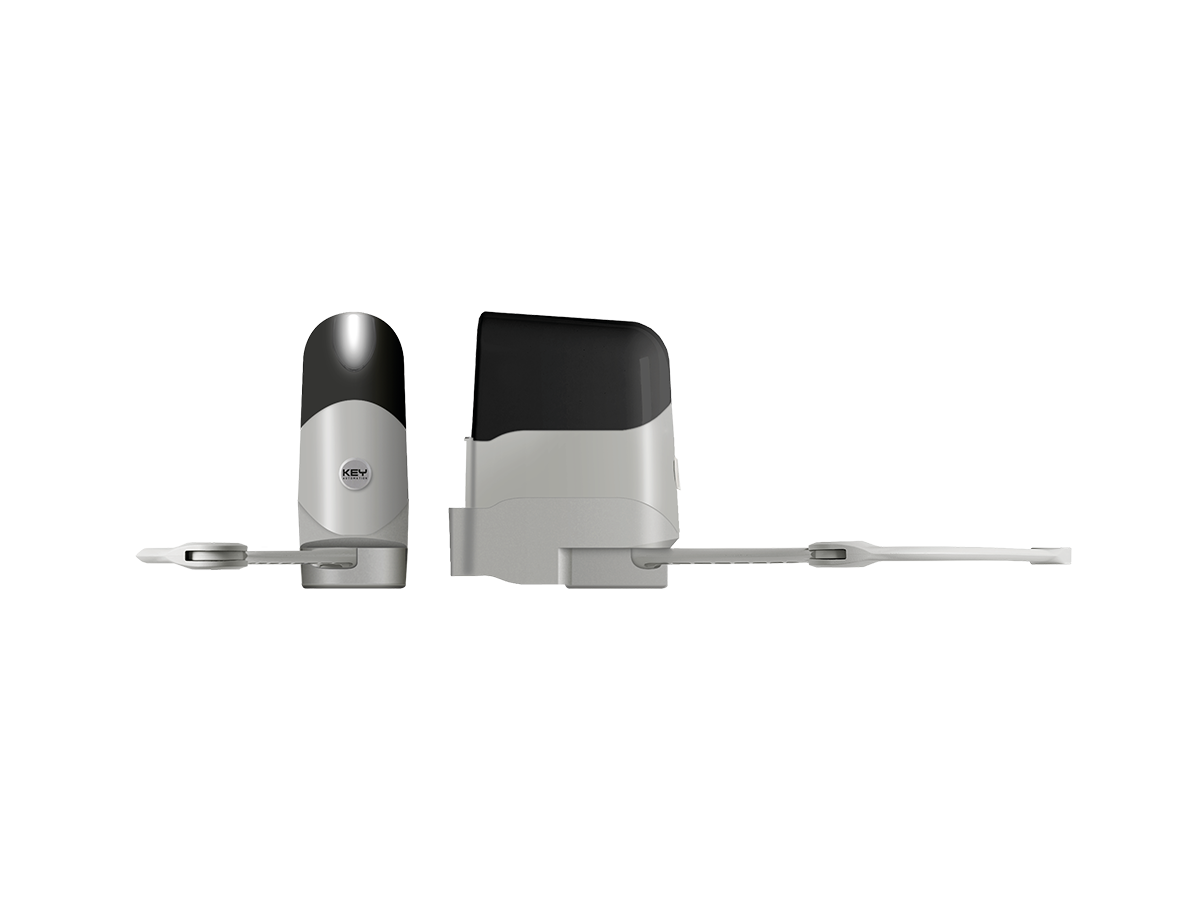

Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale
Key Automation REP2024S, SKU 900REP2024S, je 24 Vdc slave motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg. Isporučuje se bez upravljačke centrale, ima deklarisanu NLS funkciju, 120 Nm i IP44 zaštitu.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale – opis proizvoda
Key Automation REP2024S, SKU 900REP2024S, je 24 Vdc slave motor sa zglobnom rukom za krilne kapije sa krilom do 2,3 m ili do 250 kg. Namenjen je sistemu u kome se upravljačka centrala bira ili već postoji odvojeno; centrala nije deo ovog SKU-a.
Najvažnija razlika u odnosu na REP2024 jeste upravo odsustvo centrale i napojnog modula u ovom modelu. REP2024S nije komplet i ne treba ga mešati sa REP2224S, REE2024 niti RÉVO+ kitovima.
Za koju krilnu kapiju je namenjen REP2024S?
Proizvođač navodi maksimalnu dužinu krila 2,3 m i maksimalnu masu 250 kg. Stvarna dozvoljena kombinacija zavisi od dijagrama ograničenja, geometrije šarki i poluge, ispune, vetra, ugaonog otvaranja i broja ciklusa; maksimalne vrednosti se ne sabiraju automatski.
Motor bez centrale: šta to znači?
REP2024S je slave motor bez upravljačke centrale. Za funkcionalan sistem mora se projektovati odgovarajuće napajanje i kompatibilno upravljanje prema zvaničnom uputstvu. Ne treba pretpostaviti da su centrala, PO24 modul, fotoćelije, daljinski upravljači ili druga oprema uključeni.
Potvrđeni tehnički podaci
- Motor: 24 Vdc, 2 A, 50 W.
- Vreme otvaranja 90°: 14–20 s.
- Obrtni moment: 120 Nm.
- Do 30 ciklusa na sat pri 20 °C; neintenzivna upotreba.
- Maksimalna dužina krila: 2,3 m; maksimalna masa: 250 kg, prema dijagramu ograničenja.
- Jedno integrisano svetlo i deklarisana NLS funkcija.
- Klasa izolacije III, IP44, radna temperatura od -20 do +55 °C.
- Dimenzije proizvoda: 125 × 255 × 310 mm.
Bezbednost i ugradnja
Fotoćelije, signalizacija, električna brava, mehanički graničnici i zaštita od prepreke biraju se prema kapiji i proceni rizika. Geometrija zglobne poluge i položaj šarki moraju odgovarati uputstvu. Električno povezivanje i podešavanje treba da obavi stručno lice.
Prodaja, montaža i servis u Beogradu i Srbiji
Za proveru REP2024S pošaljite fotografije, dužinu i masu krila, dimenzije stubova, položaj šarki, ispunu, ugao otvaranja, broj ciklusa, postojeću centralu i napajanje, sigurnosnu opremu i lokaciju. Dracom proverava da li je ovaj slave motor pravi izbor i koja je dodatna oprema potrebna.
Tehničke specifikacije za Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale
| Proizvođač | |
|---|---|
| Model | REP2024S |
| SKU | 900REP2024S |
| EAN | 0808375161964 |
| Tip proizvoda | Slave motor sa zglobnom rukom za krilne kapije bez centrale |
| Maksimalna dužina krila | 2.3 m |
| Maksimalna masa krila | 250 kg |
| Vreme otvaranja 90° | 14-20 s |
| Obrtni moment | 120 Nm |
| Ciklusi na sat pri 20 °C | 30 |
| Upravljačka centrala | Nije uključena |
| Napon motora | 24 Vdc |
| Nazivna struja | 2 A |
| Nazivna snaga | 50 W |
| Integrisano svetlo | 1 |
| Klasa električne izolacije | III |
| IP zaštita | IP44 |
| Radna temperatura | -20 do +55 °C |
| NLS | Da – zahteva odgovarajuće upravljanje |
| Režim upotrebe | Neintenzivna upotreba |
| Dimenzije | 125 × 255 × 310 mm |
| Dimenzije pakovanja | 290 × 400 × 470 mm |
| Zapremina pakovanja | 0.05452 m³ |
| Masa pakovanja | 10 kg |
| Komada po paleti ili kutiji | 8 |
Uputstva i dokumentacija za Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale
Galerija i video – Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale
Za šta služi Key Automation REP2024S?
REP2024S, SKU 900REP2024S, je 24 Vdc slave motor sa zglobnom rukom za krilne kapije do 2,3 m ili 250 kg.
Da li REP2024S ima upravljačku centralu?
Ne. Zvanični opis i uputstvo ga navode kao motor bez upravljačke centrale.
Koja je razlika između REP2024S i REP2024?
REP2024S je slave motor bez centrale, dok REP2024 ima centralu 14A i napojni modul prema zvaničnoj tabeli.
Koliko traje otvaranje 90°?
Proizvođač navodi 14–20 sekundi, zavisno od geometrije i podešavanja.
Koliki je obrtni moment?
Zvanična tabela navodi 120 Nm.
Koliko ciklusa na sat podržava?
Zvanična tabela navodi do 30 ciklusa na sat pri 20 °C i neintenzivnu upotrebu.
Da li REP2024S ima NLS?
Da, proizvođač navodi NLS i jedno integrisano svetlo, ali rad funkcije zavisi od odgovarajućeg upravljanja sistema.
Da li su fotoćelije i daljinski upravljači uključeni?
Ne pretpostavlja se. REP2024S nije komplet; dodatna oprema ima zasebne šifre.
Koje su deklarisane granice krila?
Zvanična stranica navodi do 2,3 m i do 250 kg; stvarna kombinacija se proverava prema dijagramu ograničenja i uslovima kapije.
Šta je potrebno za izbor i montažu?
Potrebne su fotografije, mere i masa krila, stubovi, šarke, ispuna, ugao otvaranja, ciklusi, postojeća centrala i napajanje, sigurnosna oprema i lokacija.
Problemi i rešenja za Key Automation REP2024S — slave motor sa zglobnom rukom bez centrale
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
