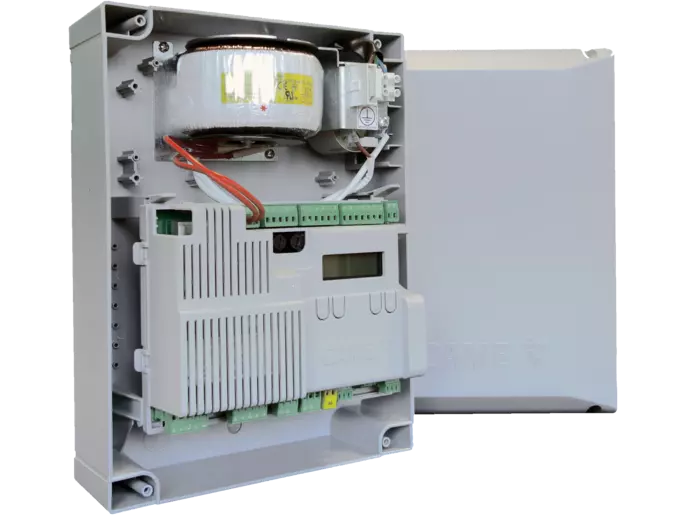

CAME ZLB24SA 801QA-0170 – upravljačka centrala samo za FROG-X
CAME ZLB24SA (801QA-0170) je IP54 multifunkcionalna centrala isključivo za CAME FROG-X 24 V brushless motor, sa grafičkim displejem, Adaptive Speed & Torque, CXN BUS, četiri bezbednosna ulaza i memorijom do 1.000 korisnika.
CAME ZLB24SA 801QA-0170 – upravljačka centrala samo za FROG-X – opis proizvoda
CAME ZLB24SA centrala isključivo za FROG-X
CAME ZLB24SA, kataloška šifra 801QA-0170, multifunkcionalna je upravljačka centrala sa napajanjem 220–230 V AC za CAME FROG-X 24 V brushless motor. CAME izričito navodi da je projektovana samo za FROG-X i da ne treba da se koristi sa drugim motorima za krilne kapije.
Grafičko programiranje i CXN BUS
Centrala ima grafički programski i signalni displej, samodijagnostiku bezbednosnih uređaja, Adaptive Speed & Torque tehnologiju, CXN BUS, četiri bezbednosna ulaza i memoriju do 1.000 korisnika.
Potvrđene karakteristike
- mrežno napajanje 220–230 V AC, 50/60 Hz;
- napajanje motora i ploče 24 V DC;
- snaga 310 W prema aktuelnoj modelskoj tabeli;
- IP54, izolaciona klasa I i RAL 7040 kućište;
- radna temperatura od -20 do +55 °C i skladištenje od -20 do +70 °C;
- indikativan prosečan vek 100.000 ciklusa.
Kompatibilnost i stručna ugradnja
Kompatibilnost je ograničena na CAME FROG-X; pre izbora proveravaju se tačan FROG-X motor, kapija, bezbednosni uređaji, CXN BUS, radio i eventualno baterijsko napajanje. Motor, baterije, punjač, radio, gateway i moduli nisu potvrđeni kao sadržaj SKU 801QA-0170. Povezivanje i puštanje u rad mora da izvrši kvalifikovano lice prema FA02260-EN. Dracom radi proveru, ugradnju i servis u Beogradu i Srbiji.
Tehničke specifikacije za CAME ZLB24SA 801QA-0170 – upravljačka centrala samo za FROG-X
| Proizvođač | CAME |
|---|---|
| Model | ZLB24SA |
| SKU | 801QA-0170 |
| Tip proizvoda | Multifunkcionalna upravljačka centrala |
| Kompatibilnost | Isključivo CAME FROG-X brushless |
| Mrežno napajanje | 220–230 V AC, 50/60 Hz |
| Napajanje motora | 24 V DC |
| Napajanje ploče | 24 V DC |
| Snaga | 310 W |
| Boja | RAL 7040 |
| Radna temperatura | -20 do +55 °C |
| Temperatura skladištenja | -20 do +70 °C |
| Stepen zaštite | IP54 |
| Izolaciona klasa | I |
| Prosečan vek | 100.000 ciklusa |
| Broj korisnika | Do 1.000 |
| Displej | Grafički programski i signalni |
| Bezbednosni ulazi | 4 |
| Kontrola i BUS | Adaptive Speed & Torque, CXN BUS, samodijagnostika |
| Ograničenje primene | Ne koristiti sa drugim motorima za krilne kapije |
Uputstva i dokumentacija za CAME ZLB24SA 801QA-0170 – upravljačka centrala samo za FROG-X
Galerija i video – CAME ZLB24SA 801QA-0170 – upravljačka centrala samo za FROG-X
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME ZLB24SA 801QA-0170 – upravljačka centrala samo za FROG-X
Šta je CAME ZLB24SA?
CAME ZLB24SA je multifunkcionalna centrala namenjena isključivo za CAME FROG-X 24 V brushless motor.
Koja je tačna kataloška šifra?
Tačna CAME šifra modela ZLB24SA je 801QA-0170.
Da li radi sa drugim motorima za krilne kapije?
Ne. CAME izričito navodi da je projektovana za FROG-X i da se ne koristi sa drugim swing motorima.
Na kom naponu se napaja?
Mrežno napajanje je 220–230 V AC, 50/60 Hz.
Koji je napon motora?
FA02260-EN potvrđuje 24 V DC za FROG-X brushless motor.
Koji je napon ploče?
Tačno uputstvo navodi 24 V DC.
Kolika je snaga?
Aktuelna modelska tehnička tabela navodi 310 W.
Koji je stepen zaštite?
FA02260-EN navodi IP54.
Koji je radni temperaturni opseg?
Potvrđen je opseg od -20 do +55 °C.
Koji displej ima?
ZLB24SA ima grafički programski i signalni displej.
Koliko korisnika može da pamti?
Aktuelna CAME dokumentacija navodi do 1.000 korisnika.
Šta je Adaptive Speed & Torque?
To je CAME funkcija prilagođavanja brzine i obrtnog momenta pri stručnom puštanju u rad.
Da li podržava CXN BUS?
Da. CXN BUS je potvrđena funkcija tačnog modela.
Koliko bezbednosnih ulaza ima?
ZLB24SA ima četiri bezbednosna ulaza.
Da li podržava enkoder?
FROG-X konfiguracija i priključci proveravaju se prema FA02260-EN i tačnom motoru; ne treba prenositi kompatibilnost drugih centrala.
Da li može da radi pri nestanku struje?
Uputstvo predviđa dodatne dve baterije 12 V 7 Ah i odgovarajuću opremu; nisu deo SKU 801QA-0170.
Koji je osigurač motora?
FA02260-EN navodi 15 A T za motor.
Da li je dimenziona slika tačan SKU fajl?
Tačna modelska stranica prikazuje deljenu CAME dimenzionu sliku pod šifrom 801QA-0090; evidentirana je kao porodični medij, ne kao tačan SKU fajl.
Da li su motor i dodaci uključeni?
Ne. Motor, baterije, radio, gateway i sigurnosni dodaci nisu navedeni kao sadržaj SKU 801QA-0170.
Kako proveriti kompatibilnost?
Pošaljite tačan FROG-X model i podatke o kapiji, BUS-u i sigurnosnim uređajima; Dracom proverava izbor, ugradnju i servis.
