CAME FROG-PM4 001FROG-PM4 motor

Name: CAME FROG-PM4 industrijski podzemni motor
Brand: Came
SKU: 001FROG-PM4

CAME FROG-PM4 industrijski podzemni motor – opis proizvoda

CAME FROG-PM4, šifra 001FROG-PM4, je nepovratni podzemni motor na 230 V AC sa enkoderom za automatizaciju velikih i teških krilnih kapija. Pripada industrijskoj FROG PLUS seriji i zadržava pogon ispod nivoa prolaza.

CAME FROG-PM4 – radne granice

Aktuelna CAME tabela navodi: do 5,5 m i 700 kg, 4,5 m i 900 kg, 3,5 m i 1.100 kg, 2,5 m i 1.400 kg, odnosno 1,5 m i 1.800 kg po krilu. Stvarna primena zavisi od konstrukcije kapije, šarki, vetrovnog opterećenja, učestalosti rada, temelja i drenaže.

Tehničke karakteristike

napajanje motora: 230 V AC;
snaga: 500 W;
apsorpcija: 2,1 A;
vreme manevra 90°: 30 s;
do 10 ciklusa na sat;
stepen zaštite: IP67;
radna temperatura: od -20 do +55 °C;
termička zaštita motora: 150 °C;
enkoder: da.

Centrala, temeljna kutija i dodatna oprema

Aktuelna CAME model stranica navodi centralu 002ZM3EP i temeljnu kutiju 001FROG-PC. Temeljna kutija, centrala, uređaj za ručno otključavanje i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-PM4; sadržaj ponude mora biti naveden stavku po stavku.

Montaža i servis u Beogradu i Srbiji

Pre poručivanja treba proveriti dužinu i masu svakog krila, konstrukciju i šarke, željeni ugao otvaranja, temelj, drenažu, vetrovno opterećenje i učestalost rada. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Ugradnju, povezivanje na 230 V i završno bezbednosno ispitivanje treba da izvrši stručno lice prema zvaničnom CAME uputstvu FA02060M04.

Tehničke specifikacije za CAME FROG-PM4 industrijski podzemni motor

Proizvođač	CAME
Model	FROG-PM4
SKU	001FROG-PM4
Serija	FROG PLUS
Tip motora	Industrijski podzemni motor za krilnu kapiju
Napajanje motora	230 V AC
Snaga	500 W
Apsorpcija	2,1 A
Vreme manevra 90°	30 s
Ciklusi na sat	10
Stepen zaštite	IP67
Radna temperatura	-20 do +55 °C
Termička zaštita motora	150 °C
Radne granice	5,5 m / 700 kg; 4,5 m / 900 kg; 3,5 m / 1.100 kg; 2,5 m / 1.400 kg; 1,5 m / 1.800 kg
Enkoder	Da
Kompatibilna centrala	002ZM3EP
Temeljna kutija	001FROG-PC; nije uključena

Uputstva i dokumentacija za CAME FROG-PM4 industrijski podzemni motor

FA02060M04

Galerija i video – CAME FROG-PM4 industrijski podzemni motor

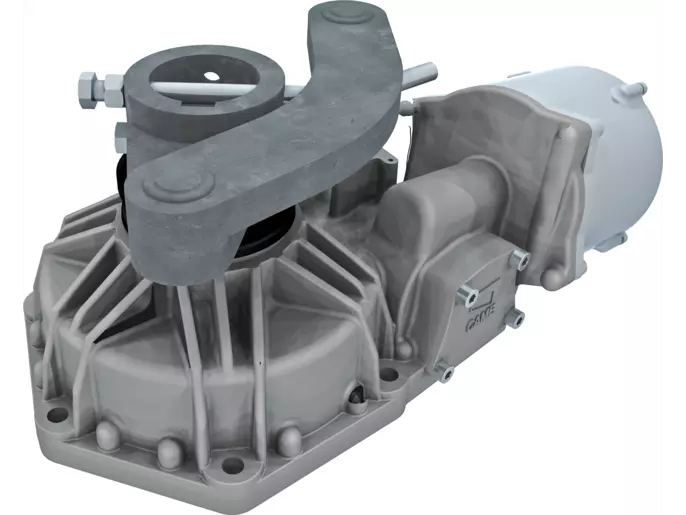

CAME FROG-PM4 001FROG-PM4 industrijski podzemni motor

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME FROG-PM4 industrijski podzemni motor

Za kakvu kapiju je namenjen CAME FROG-PM4?

Za podzemnu automatizaciju velikih i teških krilnih kapija do 5,5 m i 700 kg po krilu, uz proveru tačne kombinacije dužine i mase.

Koja je tačna šifra proizvoda?

Tačna CAME šifra je 001FROG-PM4.

Kojoj seriji pripada?

Pripada industrijskoj CAME FROG PLUS seriji.

Na kom naponu radi?

Motor radi na 230 V AC.

Kolika je snaga motora?

Aktuelni CAME podatak je 500 W.

Kolika je apsorpcija?

Aktuelni CAME podatak je 2,1 A.

Koliko traje manevar od 90 stepeni?

CAME navodi 30 sekundi.

Koliko ciklusa na sat podržava?

CAME navodi do 10 ciklusa na sat.

Koji je stepen zaštite?

IP67.

Koji je radni temperaturni opseg?

Od -20 do +55 °C.

Da li FROG-PM4 ima enkoder?

Da, aktuelni model-specifični opis izričito navodi enkoder.

Koja centrala se koristi?

Aktuelna CAME model stranica navodi centralu 002ZM3EP.

Koja temeljna kutija se koristi?

Aktuelna CAME model stranica navodi 001FROG-PC; nije uključena uz pojedinačni motor osim ako ponuda to izričito kaže.

Da li radi tokom nestanka struje?

Ne treba pretpostaviti rezervno napajanje za ovu 230 V verziju; način ručnog otključavanja i rezervno rešenje potvrđuju se projektom.

Da li se isporučuje kao komplet?

Ne za pojedinačni SKU 001FROG-PM4; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.

Koje granice važe za kraća krila?

CAME navodi do 900 kg na 4,5 m, 1.100 kg na 3,5 m, 1.400 kg na 2,5 m i 1.800 kg na 1,5 m.

Koje podatke treba poslati za proveru?

Dužinu i masu krila, fotografije konstrukcije i šarki, ugao otvaranja, temelj, drenažu, vetrovno opterećenje i učestalost rada.

Gde je zvanično uputstvo?

Na CAME Docs stranici za 001FROG-PM4; validirano instalaciono uputstvo je FA02060M04.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME FROG-PM4 industrijski podzemni motor

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
