BAME KUDU-S 230V — motor za krilnu kapiju
BAME KUDU-S 230V je ireverzibilni linearni motor za automatizaciju krilnih kapija do 2,5 m po krilu. Potvrđeni podaci: 280 N, hod 400 mm, poluintenzivan rad, IP44 i centrala ANTARES. Dracom obezbeđuje proveru kompatibilnosti, montažu i servis u Srbiji.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME KUDU-S 230V — motor za krilnu kapiju – opis proizvoda

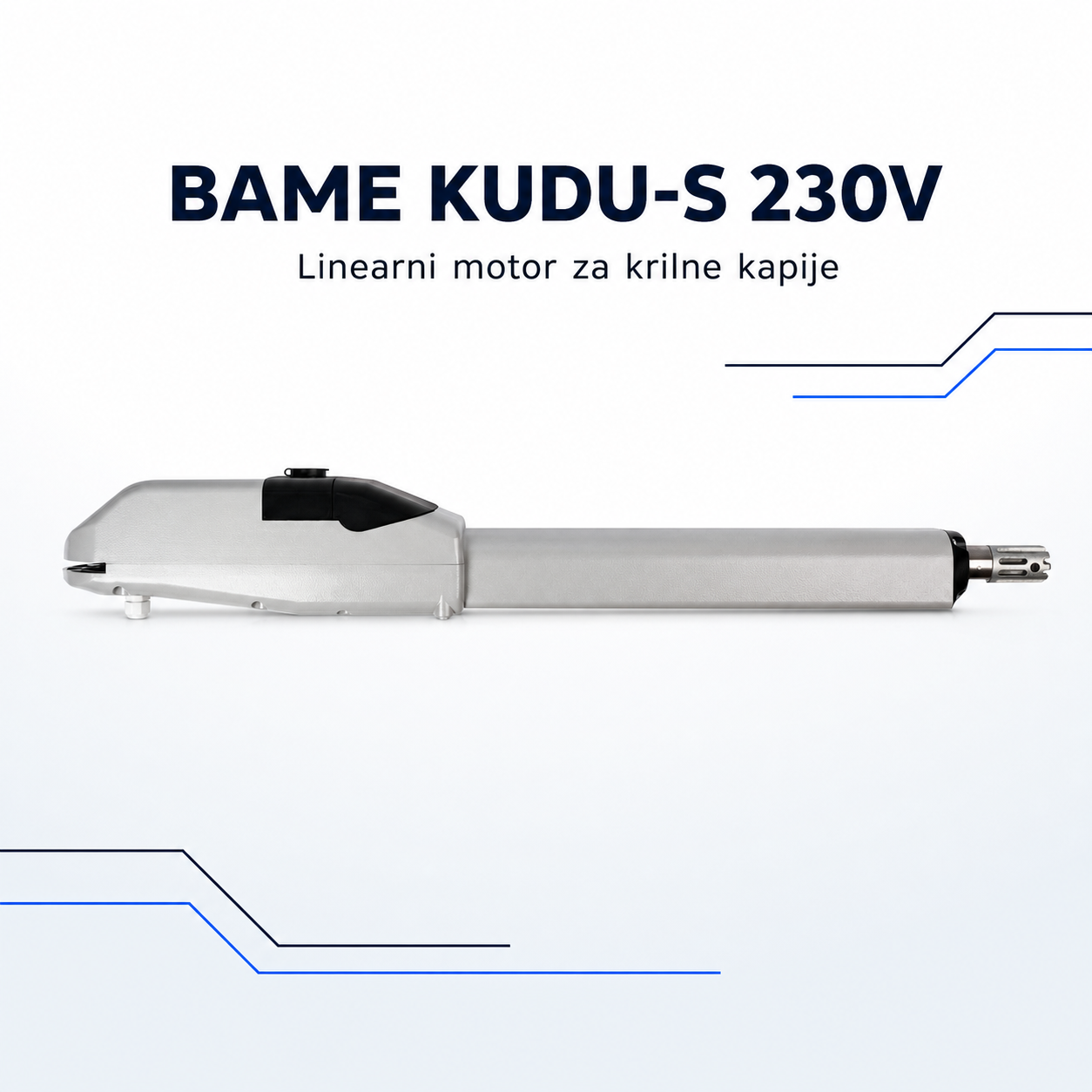

BAME KUDU-S 230V linearni motor za krilne kapije
BAME KUDU-S 230V je ireverzibilni elektromehanički klipni pogon za rezidencijalnu upotrebu. Zvanična stranica tačnog modela navodi maksimalnu struju 1,5 A, potisnu silu 280 N, hod 400 mm, poluintenzivan režim rada i primenu na krilima do 2,5 m.
Glavne prednosti
- Hod klipa 400 mm i deklarisana potisna sila 280 N.
- Dva livena aluminijumska kućišta sa praškastom završnom obradom štite pogonski sklop.
- Ireverzibilni prenos i ručna deblokada dostupna kroz gornji poklopac sa bravicom.
- Jedna univerzalna verzija koristi se za levu i desnu stranu.
- Proizvođač navodi iste dimenzije i nosače kao PUMA/PUMA PLUS.
- Preporučena upravljačka centrala je BAME ANTARES.
Tehničke karakteristike
| Napajanje prema proizvođaču | 230 VCC |
|---|---|
| Maksimalna struja | 1,5 A |
| Maksimalna potisna sila | 280 N |
| Maksimalni hod | 400 mm |
| Režim rada | Poluintenzivan |
| Maksimalna dužina krila | 2,5 m |

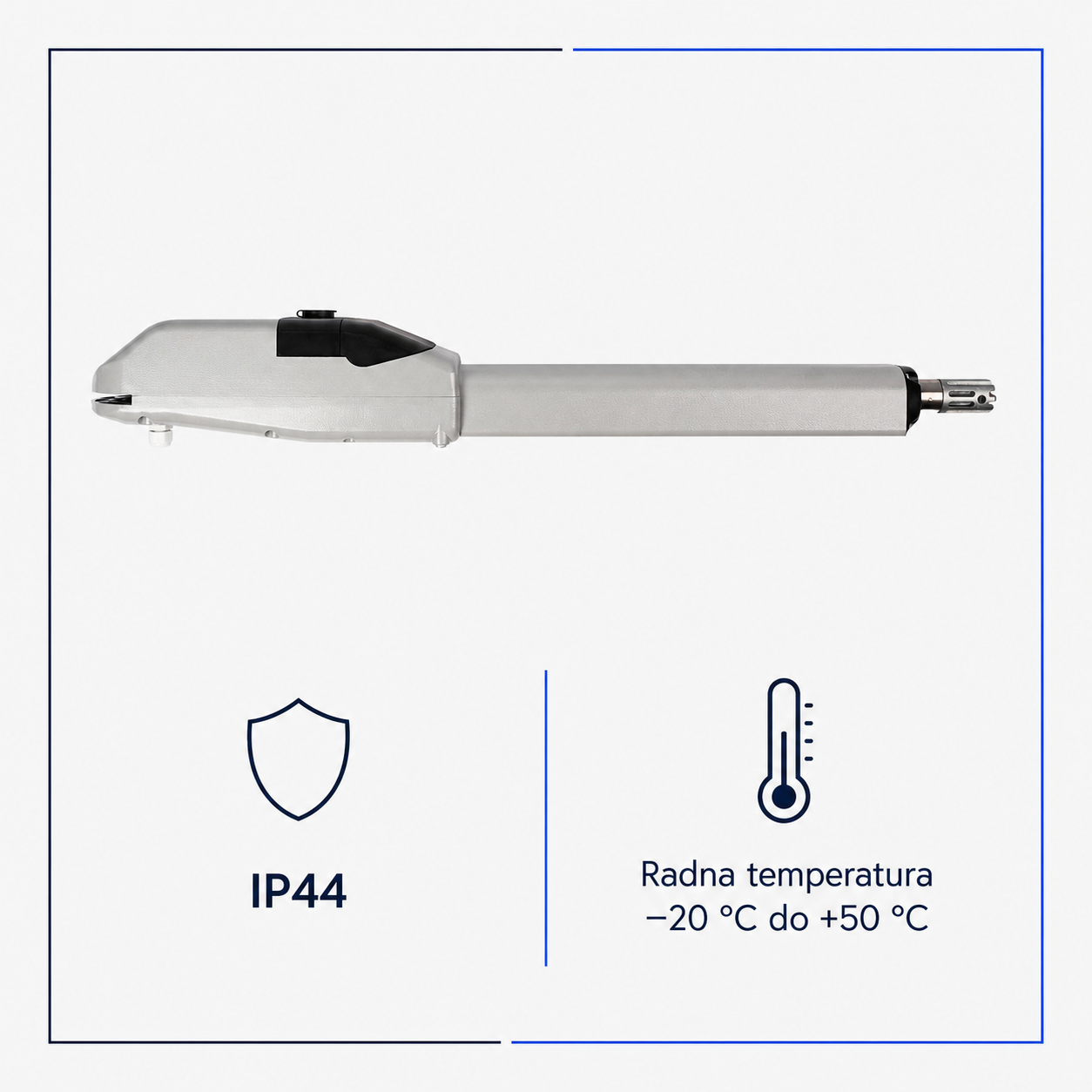

| Stepen zaštite | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Podmazivanje | Mast |
| Masa kompleta | 23 kg |
| Preporučena centrala | ANTARES |
Izbor, montaža i servis
Granica od 2,5 m nije jedini kriterijum. Pre izbora treba proveriti masu i konstrukciju krila, položaj šarki, dubinu stuba, geometriju nosača, izloženost vetru, mehaničke graničnike i očekivani broj ciklusa. Puna ispuna krila može znatno povećati opterećenje vetrom.
Dracom radi proveru kompatibilnosti, isporuku, montažu, programiranje bezbednosnih elemenata i servis automatike za krilne kapije u Beogradu i širom Srbije po dogovoru. Pošaljite fotografije kapije i stubova, dimenzije krila i podatke o dnevnom broju otvaranja za konkretnu procenu.
Važna ograničenja
Zvanična stranica doslovno navodi „230 VCC”; oznaku ne prepravljamo bez dodatnog model-specifičnog dokaza. Cena, dostupnost i sadržaj kompleta nisu potvrđeni u dostupnom javnom izvoru i proveravaju se u konkretnoj ponudi. IP44 ne zamenjuje pravilnu montažu, zaštitu priključaka i odvodnju.
Tehničke specifikacije za BAME KUDU-S 230V — motor za krilnu kapiju
| Proizvođač | |
|---|---|
| Tip pogona | Elektromehanički klipni linearni motor, ireverzibilan |
| Napajanje prema proizvođaču | 230 VCC |
| Maksimalna struja | 1,5 A |
| Maksimalna potisna sila | 280 N |
| Maksimalni hod klipa | 400 mm |
| Režim rada | Poluintenzivan |
| IP zaštita | IP44 |
| Radna temperatura | −20 °C do +50 °C |
| Podmazivanje | Mast |
| Maksimalna dužina krila | 2,5 m |
| Masa kompleta | 23 kg |
| Broj kompleta po paleti | 30 |
| Verzija montaže | Univerzalna, bez posebnog levog/desnog modela |
| Kompatibilnost nosača | Iste dimenzije i nosači kao PUMA/PUMA PLUS, prema proizvođaču |
| Preporučena centrala | ANTARES |
Uputstva i dokumentacija za BAME KUDU-S 230V — motor za krilnu kapiju
Galerija i video – BAME KUDU-S 230V — motor za krilnu kapiju
Najčešća pitanja za BAME KUDU-S 230V — motor za krilnu kapiju

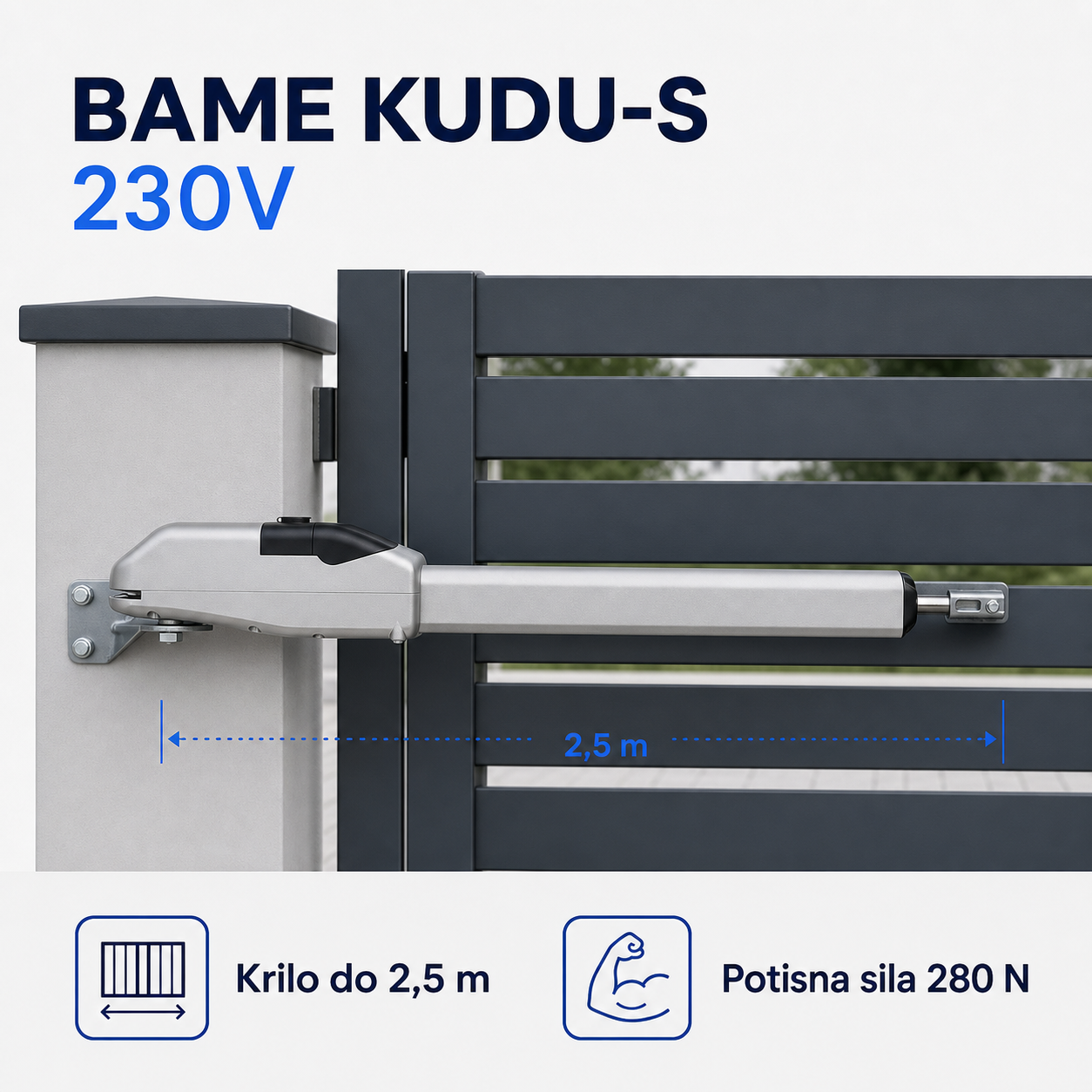

Za koju kapiju je namenjen BAME KUDU-S 230V?
Za rezidencijalnu krilnu kapiju sa krilom do 2,5 m, uz obaveznu proveru mase, geometrije šarki, stuba i opterećenja vetrom.

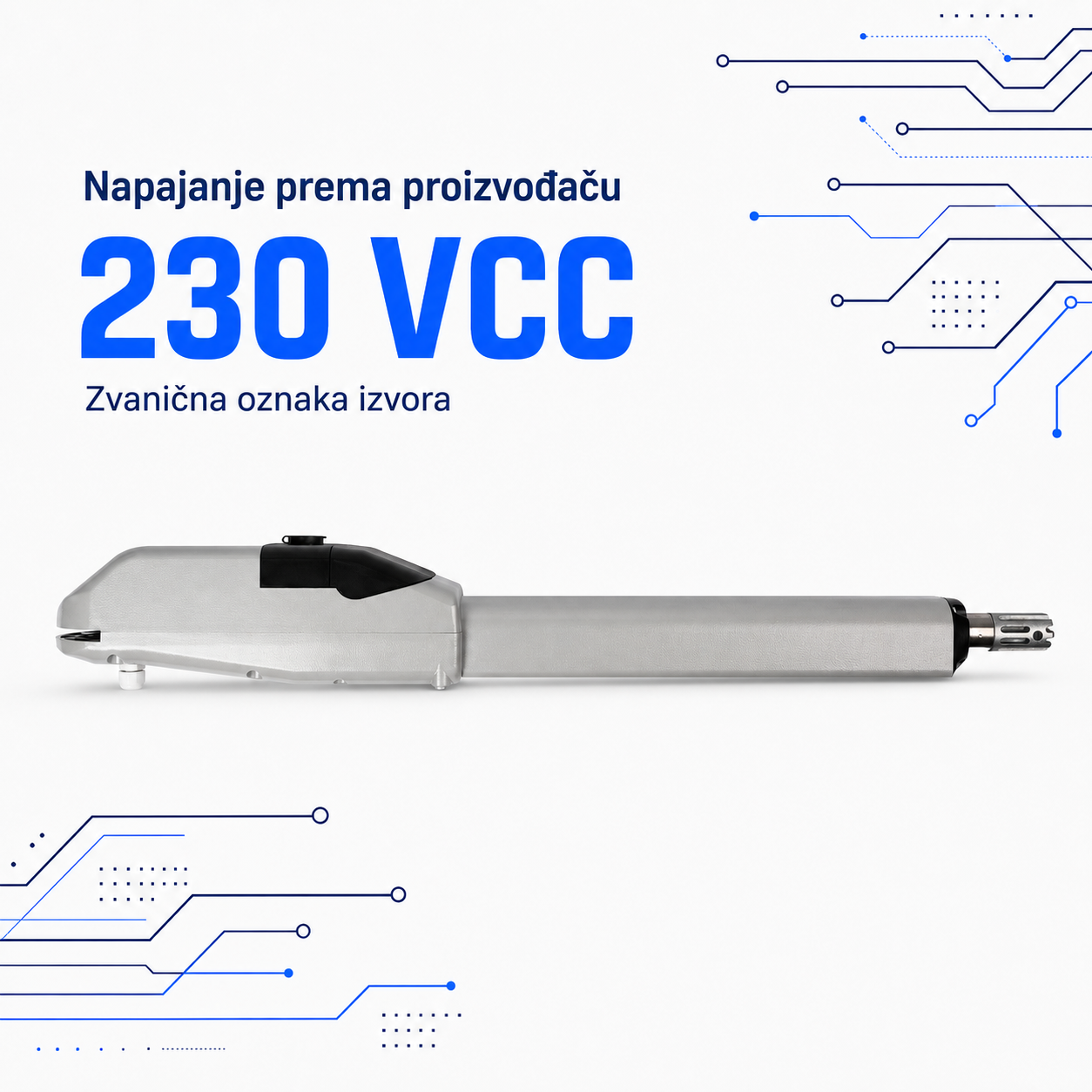

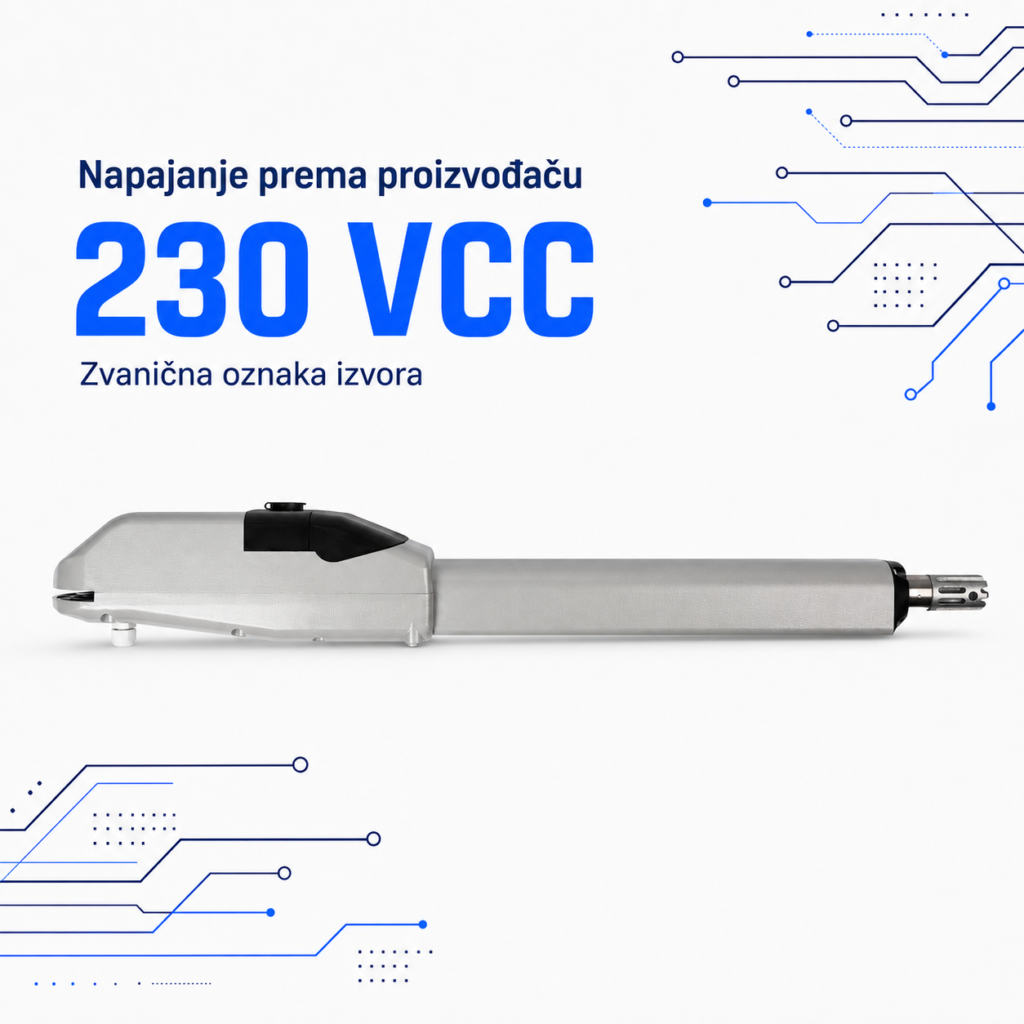

Koje je napajanje motora?
Zvanična stranica tačnog modela doslovno navodi 230 VCC. Oznaka je zadržana bez samostalnog tumačenja AC/DC.
Kolika je maksimalna struja?
Zvanično je navedeno 1,5 A.
Kolika je maksimalna potisna sila?
Zvanično je navedeno 280 N.

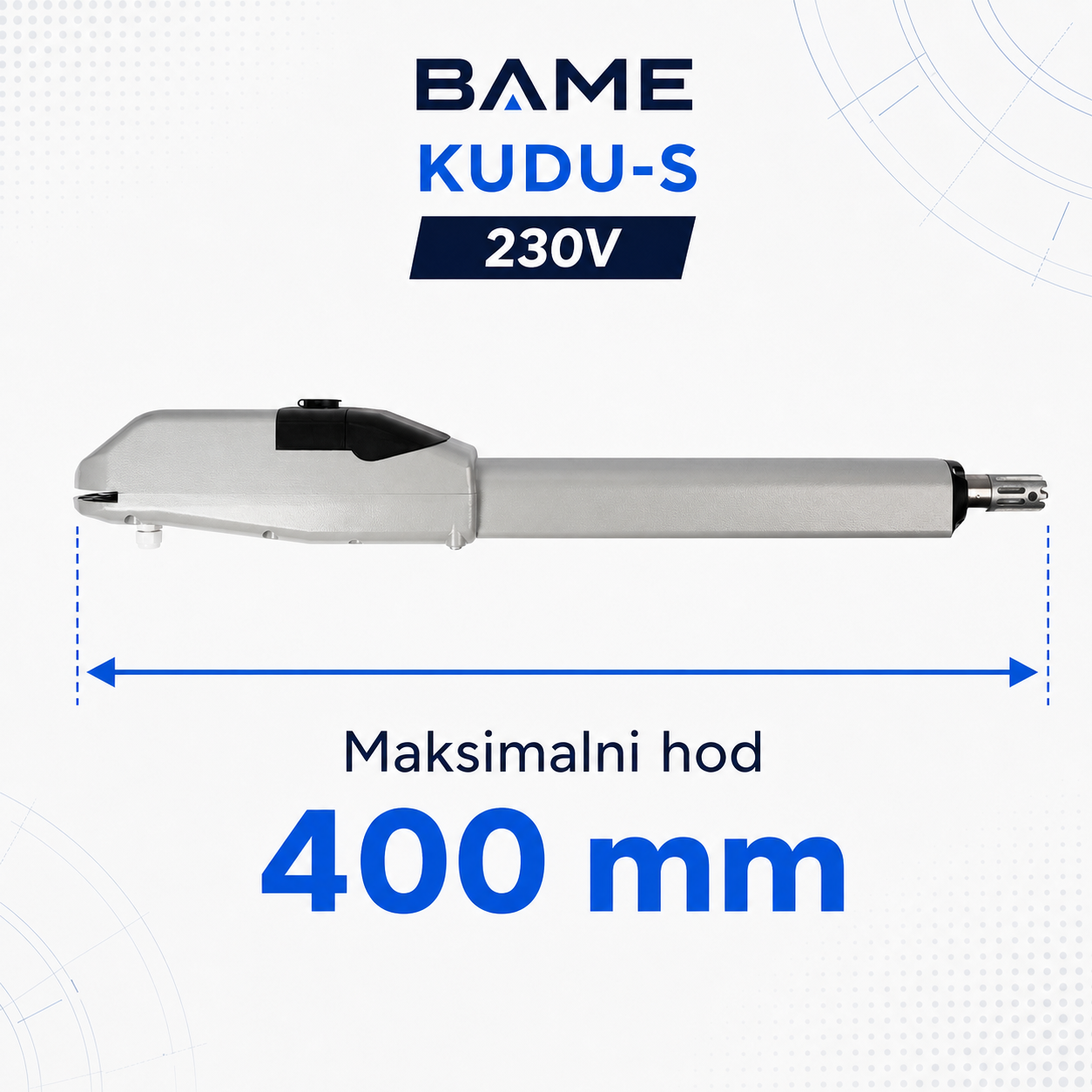

Koliki je hod klipa?
Maksimalni hod je 400 mm.

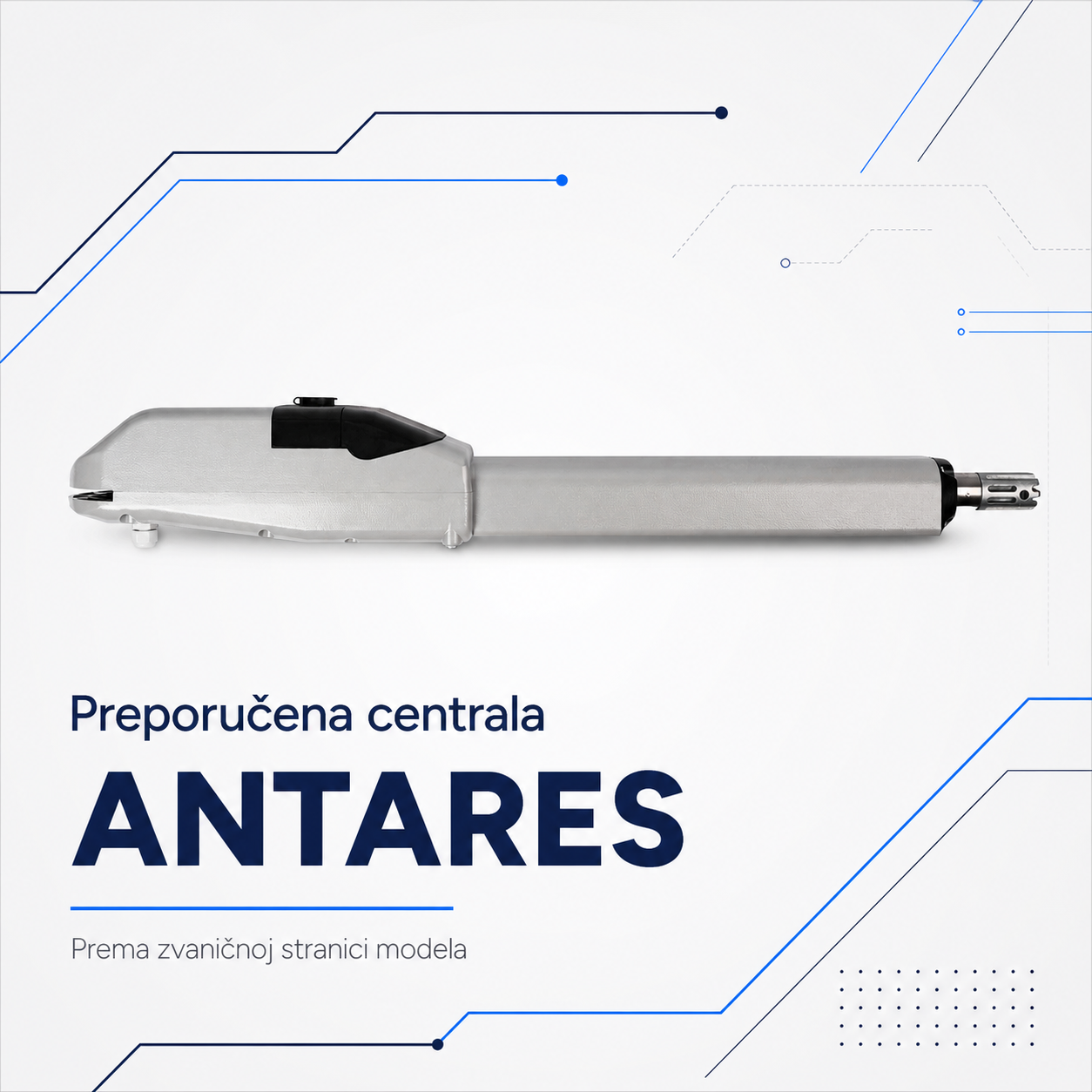

Koja centrala se preporučuje?
Proizvođač za ovaj model navodi ANTARES.
Da li je motor namenjen intenzivnoj upotrebi?
Zvanična tehnička tabela navodi poluintenzivan režim rada.
Da li postoji leva i desna verzija?
Ne. Proizvođač navodi jednu univerzalnu verziju za obe strane.
Može li da zameni PUMA ili PUMA PLUS?
Proizvođač navodi iste dimenzije i nosače, ali pre zamene treba proveriti hod, geometriju, električne priključke i stanje postojećih nosača.
Da li IP44 znači da motor može biti izložen vodi bez ograničenja?
Ne. IP44 ne zamenjuje pravilnu montažu, zaptivanje priključaka i odvodnju; motor se ne sme izlagati potapanju ili mlazu pod pritiskom.
Kako se kapija otvara kada nema struje?
Motor ima sistem ručne deblokade kojem se pristupa kroz gornji poklopac sa bravicom. Postupak mora pratiti uputstvo i bezbednosne mere instalatera.
Da li je 2,5 m jedini kriterijum za izbor?
Ne. Bitni su masa, površina i ispuna krila, vetar, položaj šarki, dimenzije stuba, broj ciklusa i mehanička ispravnost kapije.
Da li su cena i sadržaj kompleta poznati?
Nisu potvrđeni u dostupnom javnom zvaničnom izvoru. Dracom ih proverava u konkretnoj ponudi.
Da li Dracom radi montažu i servis?
Da. Dracom radi procenu, montažu i servis automatike u Beogradu i širom Srbije po dogovoru.
Šta treba poslati za proveru kompatibilnosti?
Fotografije kapije i stubova, dužinu i približnu masu svakog krila, mere položaja šarki, širinu stuba, smer otvaranja i procenjeni broj dnevnih ciklusa.
Problemi i rešenja za BAME KUDU-S 230V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
