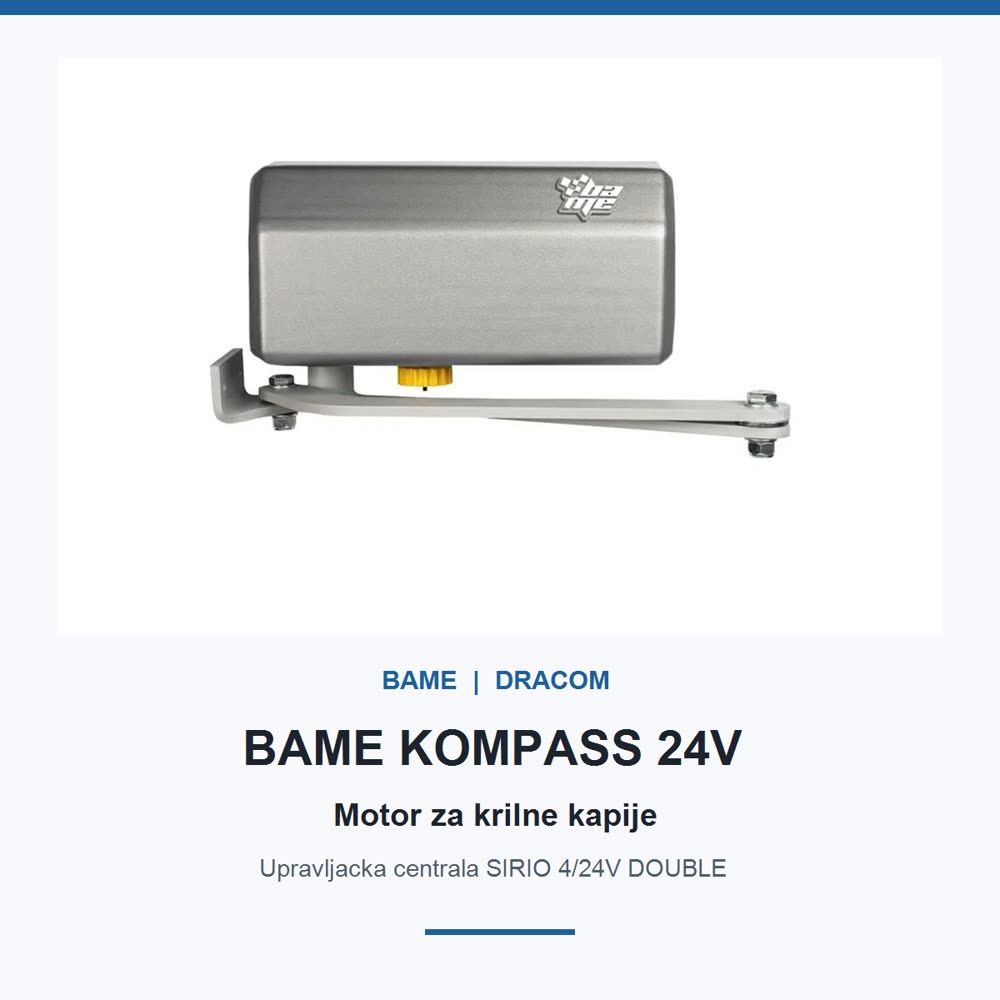

BAME KOMPASS 24V — motor za krilnu kapiju
BAME KOMPASS 24V je samokočivi motor sa zglobnom ručicom za krilne kapije do 2,5 m i intenzivnu upotrebu. 24 V DC, 350 N, IP55 i centrala SIRIO 4/24V DOUBLE.
- Opis
- Tehničke specifikacije
- Uputstva i dokumentacija
- Galerija i video
- Najčešća pitanja
- Problemi i rešenja
- Recenzije
BAME KOMPASS 24V — motor za krilnu kapiju – opis proizvoda
BAME KOMPASS 24V — zglobni motor za krilne kapije
BAME KOMPASS 24V je elektromehanički samokočivi pogon za krilne kapije sa intenzivnim radnim ciklusom. Univerzalna zglobna ručica je pogodna za kapije sa širokim ili masivnim stubovima, gde linearni motor nema dobru geometriju ugradnje.
Glavne prednosti

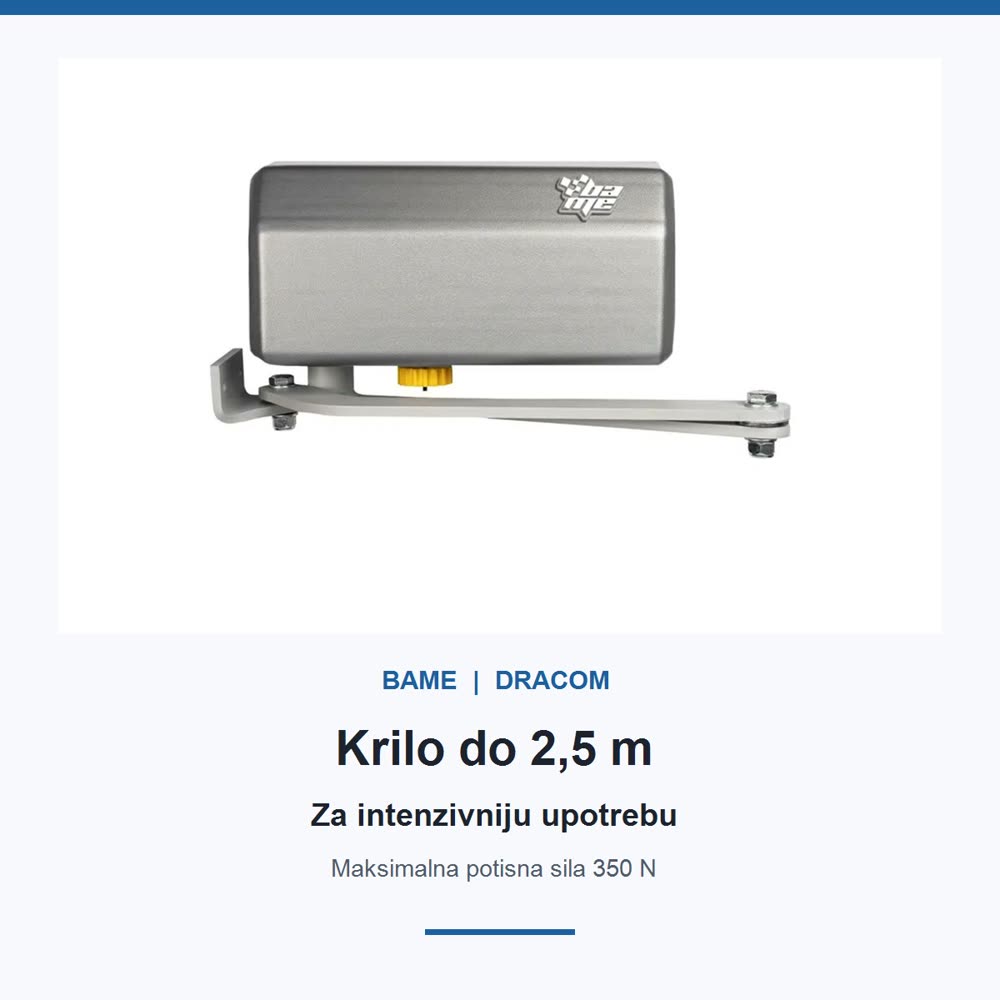

- Za krilo do 2,5 m — tačan limit sa aktuelne zvanične BAME stranice.
- Napajanje 24 V DC i intenzivan radni ciklus za učestaliju upotrebu.

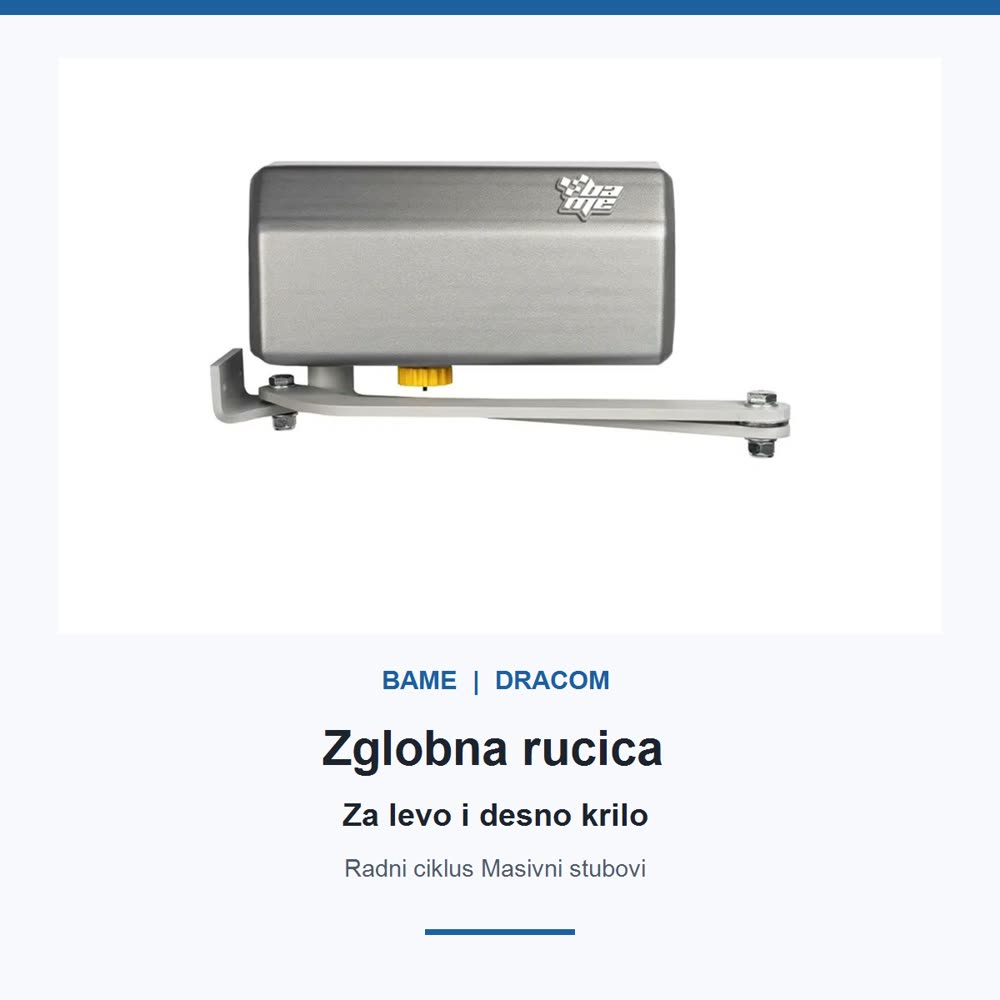

- Univerzalna zglobna ručica za levo i desno krilo.

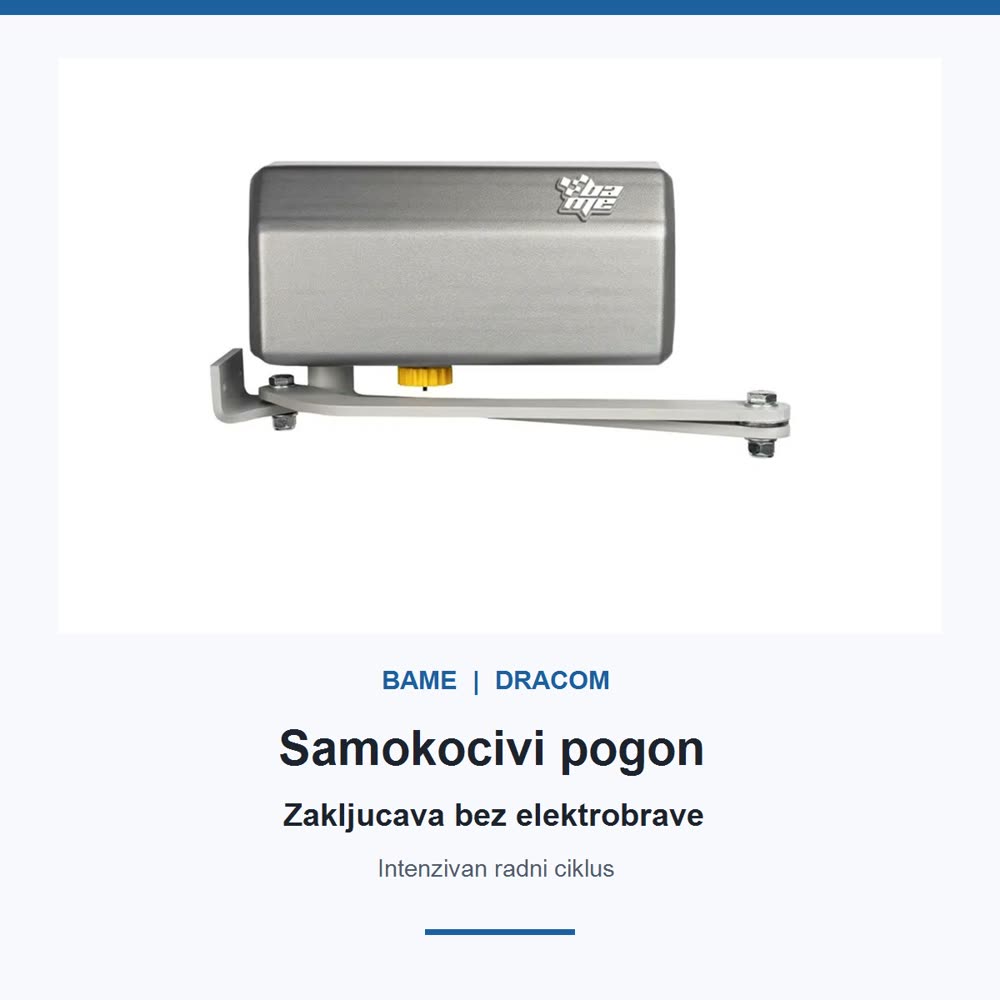

- Samokočivi pogon zadržava krilo zaključano bez elektrobrave u standardnoj pravilno izvedenoj instalaciji.

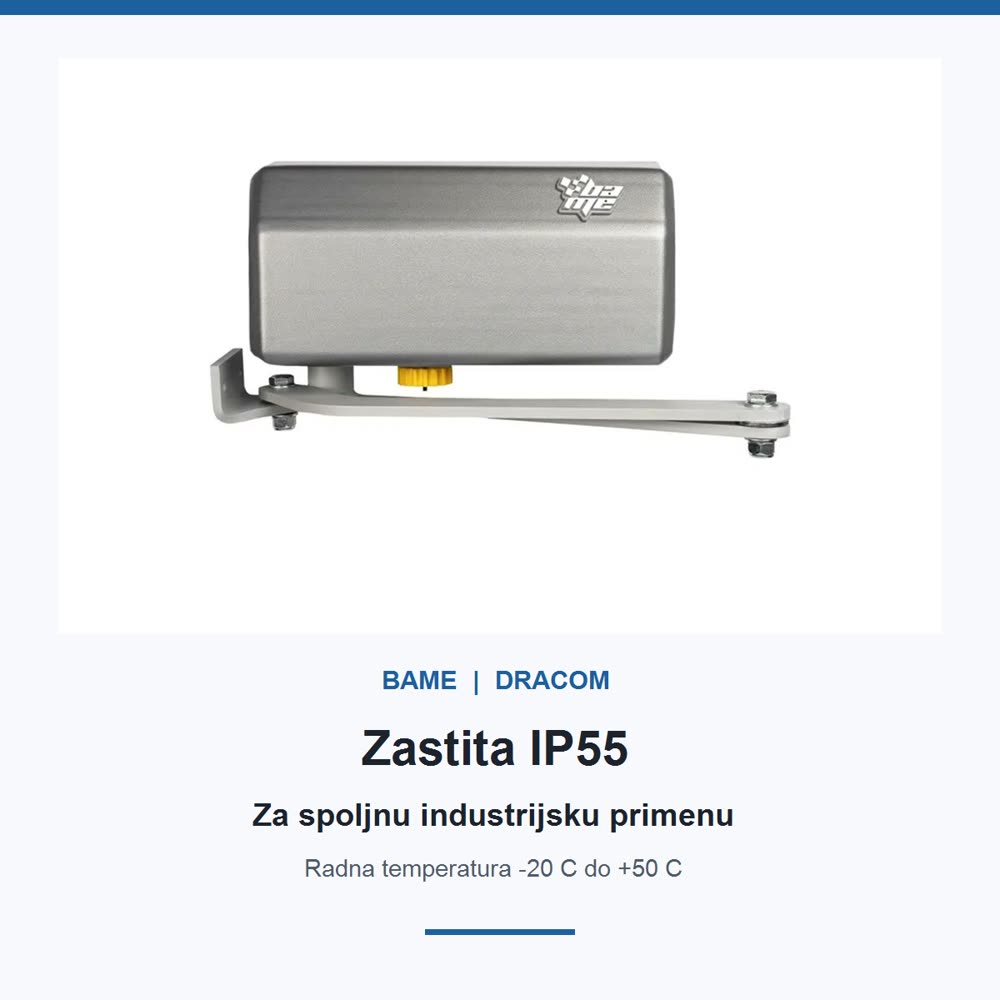

- IP55 i aluminijumsko kućište za spoljnu ugradnju.
Tehnički podaci

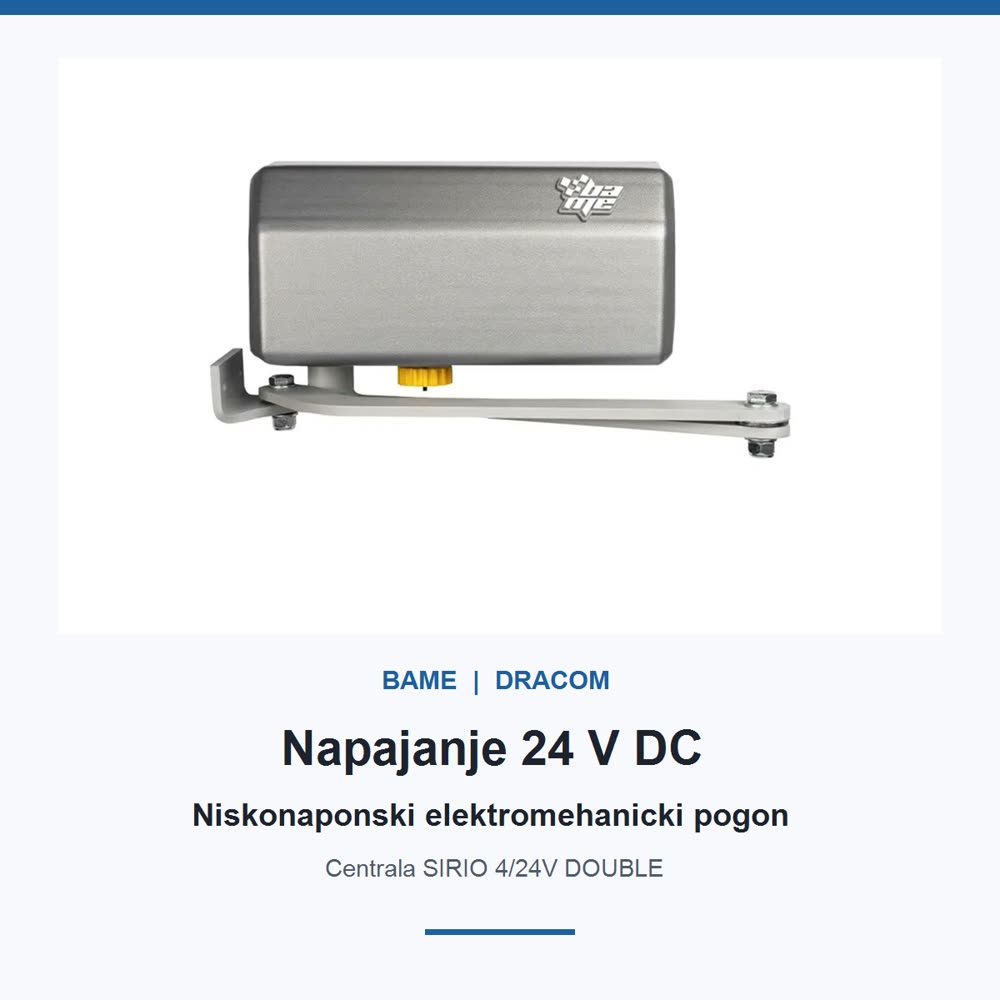

| Napajanje motora | 24 V DC |
|---|---|
| Maksimalna struja | 2,5 A |
| Maksimalna potisna sila | 350 N |
| Maksimalna dužina krila | 2,5 m |
| Radni ciklus | Intenzivan |
| Stepen zaštite | IP55 |
| Radna temperatura | −20 °C do +50 °C |
| Podmazivanje | Mast |
| Upravljačka centrala | SIRIO 4/24V DOUBLE |
| Masa kompleta | 34 kg |
Izbor i montaža
Pre poručivanja treba proveriti dužinu i masu krila, širinu stuba, položaj šarki, smer otvaranja, vetar i broj ciklusa dnevno. Mogućnost rezervnog napajanja zavisi od tačne centrale i kompleta i potvrđuje se pri projektovanju.
Dijagnostika i održavanje
- Motor ne reaguje: proveriti napajanje centrale, osigurače, komandu i stanje fotoćelija.
- Krilo se kreće neujednačeno: proveriti šarke, geometriju zglobne ručice, prepreke i podešavanja centrale.
- Kapija se ne zaključava: proveriti da li je ručno otključavanje potpuno vraćeno u radni položaj.
- Neuobičajena buka ili zagrevanje: zaustaviti automatiku i zakazati servis.
Servis i podrška
Dracom obezbeđuje procenu, montažu, puštanje u rad i servis automatike. Za preciznu ponudu pošaljite fotografije kapije, mere krila i stubova i procenjen broj otvaranja dnevno.
Izvori: aktuelna zvanična BAME stranica KOMPASS 24V i zvanični katalog 2022 IT/ES. Zbog konflikta starog kataloga, za napon, silu, IP zaštitu i centralu korišćena je novija zvanična web tabela.
Tehničke specifikacije za BAME KOMPASS 24V — motor za krilnu kapiju
| Napajanje | 24 V DC |
|---|---|
| Maksimalna dužina krila | 2,5 m |
| Maksimalna potisna sila | 350 N |
| Radni ciklus | Intenzivan |
| Stepen zaštite | IP55 |
| Radna temperatura | −20 °C do +50 °C |
| Upravljačka centrala | SIRIO 4/24V DOUBLE |
Uputstva i dokumentacija za BAME KOMPASS 24V — motor za krilnu kapiju
Galerija i video – BAME KOMPASS 24V — motor za krilnu kapiju
Najčešća pitanja za BAME KOMPASS 24V — motor za krilnu kapiju
Za kakvu kapiju je namenjen BAME KOMPASS 24V?
Za krilne kapije, posebno sa širokim ili masivnim stubovima, i za instalacije sa intenzivnijim brojem ciklusa.
Kolika je maksimalna dužina jednog krila?
Aktuelna zvanična BAME specifikacija navodi maksimalno 2,5 m po krilu. Konačan izbor zavisi i od mase, geometrije i vetra.
Koje je napajanje motora?
Motor radi na 24 V DC.
Kolika je maksimalna potisna sila?
Aktuelna zvanična BAME stranica navodi 350 N.
Koja upravljačka centrala je predviđena?
BAME za ovu verziju navodi SIRIO 4/24V DOUBLE.
Da li je ovo model za intenzivnu upotrebu?
Da. Zvanična tehnička tabela navodi intenzivan radni ciklus.
Da li je potrebna elektrobrava?
Motor je samokočivi i proizvođač navodi zaključavanje bez elektrobrave. Instalater procenjuje konkretna krila i bezbednosne zahteve.
Može li kapija ručno da se otključa?
Da. Motor ima ručno otključavanje, a moguće je i spoljno hitno otključavanje sa zidnim selektorom.
Da li može da radi na rezervnu bateriju?
To zavisi od tačne centrale i kompleta. Mogućnost se potvrđuje pri projektovanju sistema; ne treba je pretpostaviti bez provere konfiguracije.
Koliki je stepen zaštite?
Aktuelna zvanična specifikacija navodi IP55.
U kom temperaturnom opsegu radi?
Proizvođač navodi radnu temperaturu od −20 °C do +50 °C.
Zašto stari katalog navodi drugačije podatke?
Katalog 2022 ima internu neusaglašenost 12V/14V/24V i starije vrednosti sile i IP zaštite. Korišćena je novija, tačna zvanična web tabela za KOMPASS 24V.
Šta treba proveriti pre poručivanja?
Dužinu i masu krila, širinu stuba, položaj šarki, smer otvaranja, vetar i broj ciklusa dnevno.
Problemi i rešenja za BAME KOMPASS 24V — motor za krilnu kapiju
Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.
Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija
Izaberite simptom
- Motor za kapiju ne radi
- Daljinski za kapiju ne radi
- Kapija se otvara, ali se ne zatvara
- Kapija staje na pola
- Kako otvoriti kapiju kada nema struje
Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.
Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
