CAME FROG-A24E 001FROG-A24E motor

Name: CAME FROG-A24E 24 V motor sa enkoderom
Brand: Came
SKU: 001FROG-A24E

CAME FROG-A24E 24 V motor sa enkoderom – opis proizvoda

CAME FROG-A24E, šifra 001FROG-A24E, je nepovratni podzemni motor na 24 V DC sa enkoderom za automatizaciju krilnih kapija. Podzemna ugradnja čuva izgled kapije, a CAME navodi podesivo vreme manevra i pogodnost za intenzivnu upotrebu.

CAME FROG-A24E – radne granice

Aktuelna CAME tabela navodi do 3,5 m i 400 kg po krilu, do 2,5 m i 600 kg, odnosno do 2 m i 800 kg. Stvarna primena zavisi od konstrukcije kapije, stanja šarki, vetrovnog opterećenja, učestalosti rada, temelja, pravilno izvedene drenaže i podešavanja centrale.

Tehničke karakteristike

napajanje motora: 24 V DC;
snaga: 180 W;
maksimalna apsorpcija: 15 A;
vreme manevra 90°: podesivo;
radni režim: intenzivna upotreba;
stepen zaštite: IP67;
radna temperatura: od -20 do +55 °C;
enkoder: da.

Centrala, temeljna kutija i dodatna oprema

Aktuelna CAME model stranica navodi centrale 801QA-0050 i 801QA-0060 za 24 V dvokrilne kapije. Temeljna kutija, centrala, uređaj za ručno otključavanje, baterije i ostala oprema ne podrazumevaju se kao deo pojedinačnog SKU 001FROG-A24E; sadržaj ponude mora biti naveden stavku po stavku.

Montaža i servis u Beogradu i Srbiji

Pre poručivanja treba proveriti dužinu i masu svakog krila, stanje šarki, željeni ugao otvaranja, dimenzije temelja, drenažu i dostupno napajanje. Dracom pruža proveru kompatibilnosti, prodaju, montažu i servis. Ugradnju i završno bezbednosno ispitivanje treba da izvrši stručno lice prema zvaničnom CAME uputstvu FA02026M04.

Tehničke specifikacije za CAME FROG-A24E 24 V motor sa enkoderom

Proizvođač	CAME
Model	FROG-A24E
SKU	001FROG-A24E
Serija	FROG
Tip motora	Podzemni motor za krilnu kapiju
Napajanje motora	24 V DC
Snaga	180 W
Maksimalna apsorpcija	15 A
Vreme manevra 90°	Podesivo
Radni režim	Intenzivna upotreba
Stepen zaštite	IP67
Radna temperatura	-20 do +55 °C
Radne granice	3,5 m / 400 kg; 2,5 m / 600 kg; 2 m / 800 kg
Enkoder	Da
Kompatibilne centrale	801QA-0050; 801QA-0060
Temeljna kutija	Nije uključena uz pojedinačni SKU

Uputstva i dokumentacija za CAME FROG-A24E 24 V motor sa enkoderom

FA02026M04

Galerija i video – CAME FROG-A24E 24 V motor sa enkoderom

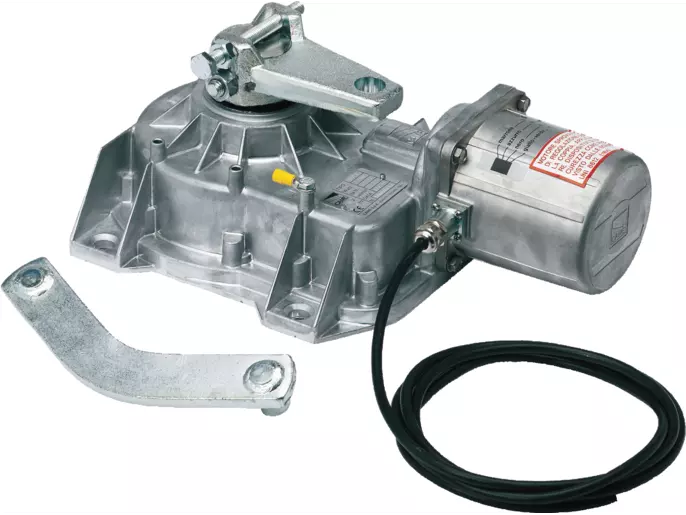

CAME FROG-A24E 001FROG-A24E podzemni motor sa enkoderom

Video za ovaj proizvod trenutno nije objavljen.

Najčešća pitanja za CAME FROG-A24E 24 V motor sa enkoderom

Za kakvu kapiju je namenjen CAME FROG-A24E?

Za podzemnu automatizaciju krilnih kapija do 3,5 m i 400 kg po krilu, uz proveru stvarnog opterećenja i konstrukcije.

Koja je tačna šifra proizvoda?

Tačna CAME šifra je 001FROG-A24E.

Da li je FROG-A24E podzemni motor?

Da, motor se ugrađuje u odgovarajuću temeljnu kutiju ispod ose krila.

Na kom naponu radi?

Motor radi na 24 V DC.

Kolika je snaga motora?

Aktuelni CAME podatak je 180 W.

Kolika je maksimalna apsorpcija?

Aktuelni CAME podatak je najviše 15 A.

Koliko traje manevar od 90 stepeni?

Aktuelna CAME tabela navodi podesivo vreme; konkretna vrednost zavisi od centrale, podešavanja i uslova kapije.

Za kakav režim rada je namenjen?

CAME ga označava za intenzivnu upotrebu.

Koji je stepen zaštite?

IP67.

Koji je radni temperaturni opseg?

Od -20 do +55 °C.

Da li FROG-A24E ima enkoder?

Da, ovo je varijanta sa enkoderom.

Koje centrale se koriste?

Aktuelna CAME model stranica navodi centrale 801QA-0050 i 801QA-0060 za 24 V dvokrilne kapije.

Da li je temeljna kutija uključena?

Ne treba je pretpostaviti kao uključenu uz pojedinačni SKU; kutija se potvrđuje kao posebna stavka ponude.

Da li radi tokom nestanka struje?

24 V sistem može biti projektovan sa rezervnim baterijama samo uz odgovarajuću centralu i opremu; baterije nisu deo pojedinačnog motora.

Da li se isporučuje kao komplet?

Ne za pojedinačni SKU 001FROG-A24E; komplet mora imati zasebnu šifru i potvrđen spisak komponenti.

Koje radne granice važe za kraća krila?

Do 600 kg na 2,5 m i do 800 kg na 2 m prema aktuelnoj CAME tabeli.

Koje podatke treba poslati za proveru?

Dužinu i masu krila, fotografije kapije i šarki, željeni ugao otvaranja, podatke o temelju, drenaži i učestalosti rada.

Gde je zvanično uputstvo?

Na CAME Docs stranici za 001FROG-A24E; validirano instalaciono uputstvo je FA02026M04.

Pozovite 061/24-13-946 Pošaljite upit

Problemi i rešenja za CAME FROG-A24E 24 V motor sa enkoderom

Za krilnu kapiju prvo se bezbedno proveravaju napajanje, prepreke, ručno otključavanje oba motora, fotoćelije i ponašanje oba krila.

Detaljan vodič za ovu vrstu automatike: Problemi i rešenja za motore krilnih kapija

Izaberite simptom

Za podešavanja i postupke specifične za model koristite samo provereno fabričko uputstvo iz taba „Uputstva i dokumentacija“.

Bezbednost: Ne dirajte ogoljene provodnike, elektroniku pod naponom ni mehaničke delove pod opterećenjem. Ako postoji miris paljevine, dim, varničenje ili nekontrolisano kretanje kapije, isključite napajanje samo ako to možete bezbedno i pozovite servis.
