CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m
CAME DXR20CTP (806TF-0120) je par slim podesivih infracrvenih fotoćelija za spoljašnju montažu, dometa 20 m, napajanja 12–24 V AC/DC i zaštite IP54.
CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m – opis proizvoda
CAME DXR20CTP slim fotoćelije dometa 20 m

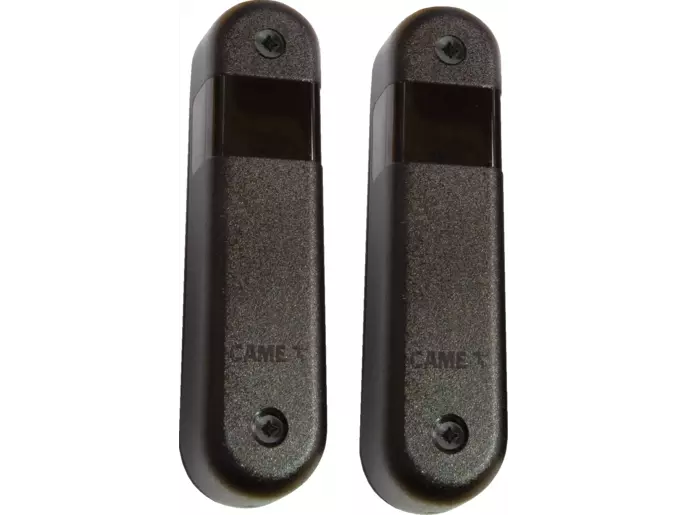

CAME DXR20CTP, kataloška šifra 806TF-0120, predstavlja par kompaktnih sinhronizovanih infracrvenih fotoćelija za spoljašnju nadgradnu montažu. Slim kućište je pogodno za uske stubove i garažne instalacije, uz dve orijentacije montaže: 0° ili 90°.
Potvrđene karakteristike
- par predajne i prijemne mini fotoćelije;
- tradicionalno žično povezivanje i napajanje 12–24 V AC/DC;
- potrošnja 40 mA;
- deklarisani i početno podešeni domet 20 m;
- dve orijentacije montaže: 0° ili 90°;
- sinhronizacija i adresiranje do osam parova;
- podrazumevani NC izlazni kontakt;
- zaštita IP54, rad od -20 do +55 °C i klasa izolacije III;
- polikarbonatno kućište dimenzija 30 × 117 × 29 mm.
Primena na uskim mestima
DXR20CTP je namenjen mestima gde standardno kućište zauzima previše prostora. Pre izbora treba proveriti ravnu montažnu površinu, položaj kabla, međusobnu vidljivost TX i RX jedinice i stvarni razmak.
Ugradnja i bezbednost
Fotoćelije su deo bezbednosnog sistema i ne zamenjuju procenu rizika i druge potrebne zaštitne uređaje. Montažu, ožičenje, adresiranje, izbor izlaznog kontakta, poravnanje i završni test treba da izvede kvalifikovana osoba uz isključeno napajanje.
Provera i podrška
Pošaljite oznaku centrale, razmak, širinu dostupne površine i fotografije mesta ugradnje. Dracom proverava povezivanje, montažu i servis u Beogradu i Srbiji.
Tehničke specifikacije za CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m
| Model | DXR20CTP |
|---|---|
| SKU | 806TF-0120 |
| Proizvođač | CAME |
| Serija | DXR Slim |
| Tip | Par sinhronizovanih mini infracrvenih fotoćelija |
| Montaža | Spoljašnja, nadgradna |
| Povezivanje | Tradicionalno žično |
| Napajanje | 12–24 V AC/DC, 50/60 Hz |
| Potrošnja | 40 mA |
| Domet | 20 m |
| Početna postavka dometa | 20 m |
| Orijentacija | 0° ili 90° |
| Maksimalan broj parova | 8 |
| Podrazumevani izlaz | NC kontakt |
| Stepen zaštite | IP54 |
| Radna temperatura | -20 do +55 °C |
| Temperatura skladištenja | -25 do +70 °C |
| Razred izolacije | III |
| Materijal | Polikarbonat |
| Dimenzije | 30 × 117 × 29 mm |
Uputstva i dokumentacija za CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m
Galerija i video – CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m
Video za ovaj proizvod trenutno nije objavljen.
Najčešća pitanja za CAME DXR20CTP 806TF-0120 – slim fotoćelije 20 m
Šta je CAME DXR20CTP?
To je par kompaktnih sinhronizovanih infracrvenih fotoćelija iz serije DXR Slim.
Koja je tačna kataloška šifra?
Tačna CAME šifra modela DXR20CTP je 806TF-0120.
Šta se dobija u potvrđenom paru?
Dobijaju se predajna TX i prijemna RX mini fotoćelija.
Gde se koristi slim izvedba?
Pogodna je za uske stubove, garažne instalacije i druga mesta sa ograničenom montažnom širinom.
Koje napajanje koristi?
Koristi 12–24 V AC/DC, 50/60 Hz.
Kolika je potrošnja?
Tačno uputstvo navodi 40 mA.
Koliki je deklarisani domet?
Potvrđen je domet 20 m.
Koja je početna postavka dometa?
Tačno uputstvo navodi početnu postavku 20 m.
Kako se može orijentisati?
Aktuelna DXR Slim stranica navodi dve podesive pozicije: 0° ili 90°.
Koliko parova može da se sinhronizuje?
Uputstvo navodi najviše osam parova uz pravilno adresiranje i SY povezivanje.
Kada se koristi SY priključak?
Koristi se kada su instalirana tri ili više sinhronizovanih parova.
Koji je podrazumevani izlaz?
Podrazumevani izlazni kontakt na RX jedinici je NC.
Koji je stepen zaštite?
Potvrđen je stepen zaštite IP54.
Koji je radni temperaturni opseg?
Potvrđen je opseg od -20 do +55 °C.
Koja je temperatura skladištenja?
Tačno uputstvo navodi od -25 do +70 °C.
Koja je klasa izolacije?
Potvrđena je klasa izolacije III.
Od kog materijala je kućište?
Zvanična stranica navodi PC, odnosno polikarbonat.
Koje su dimenzije?
Tačna zvanična dimenziona slika navodi 30 × 117 × 29 mm.
Da li fotoćelije same garantuju bezbednost?
Ne. One su deo bezbednosnog sistema i ne zamenjuju procenu rizika, druge zaštitne uređaje i završnu proveru instalacije.
Kako proveriti odgovarajuću primenu pre kupovine?
Pošaljite model centrale, razmak, širinu montažne površine i fotografije; Dracom proverava izbor i povezivanje.
